5. Support the lower control arms at curb height.

Fig. 4: Link Assembly
Courtesy of GENERAL MOTORS CORP.

6. Install the link assemblies.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



7. Install the nuts to the link assemblies.

Tighten: Tighten the nut to 80 N.m (59 lb ft).

8. Lower the vehicle.

STABILIZER SHAFT LINK REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3

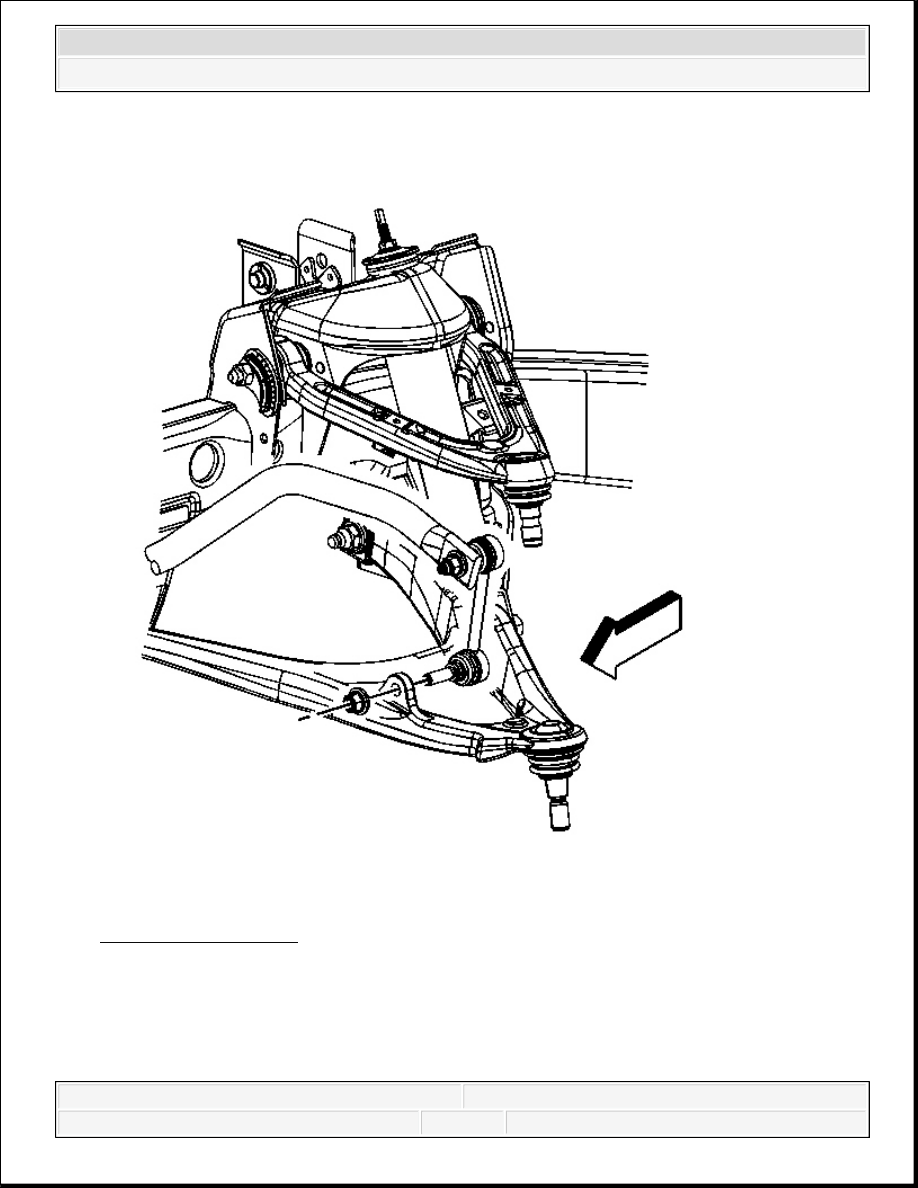

Fig. 5: Link Assembly
Courtesy of GENERAL MOTORS CORP.

2. Remove the nuts from the link assemblies.

3. Remove the link assemblies.

4. Inspect all of the parts for wear and damage.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3



Installation Procedure

1. Support the lower control arms at curb height.

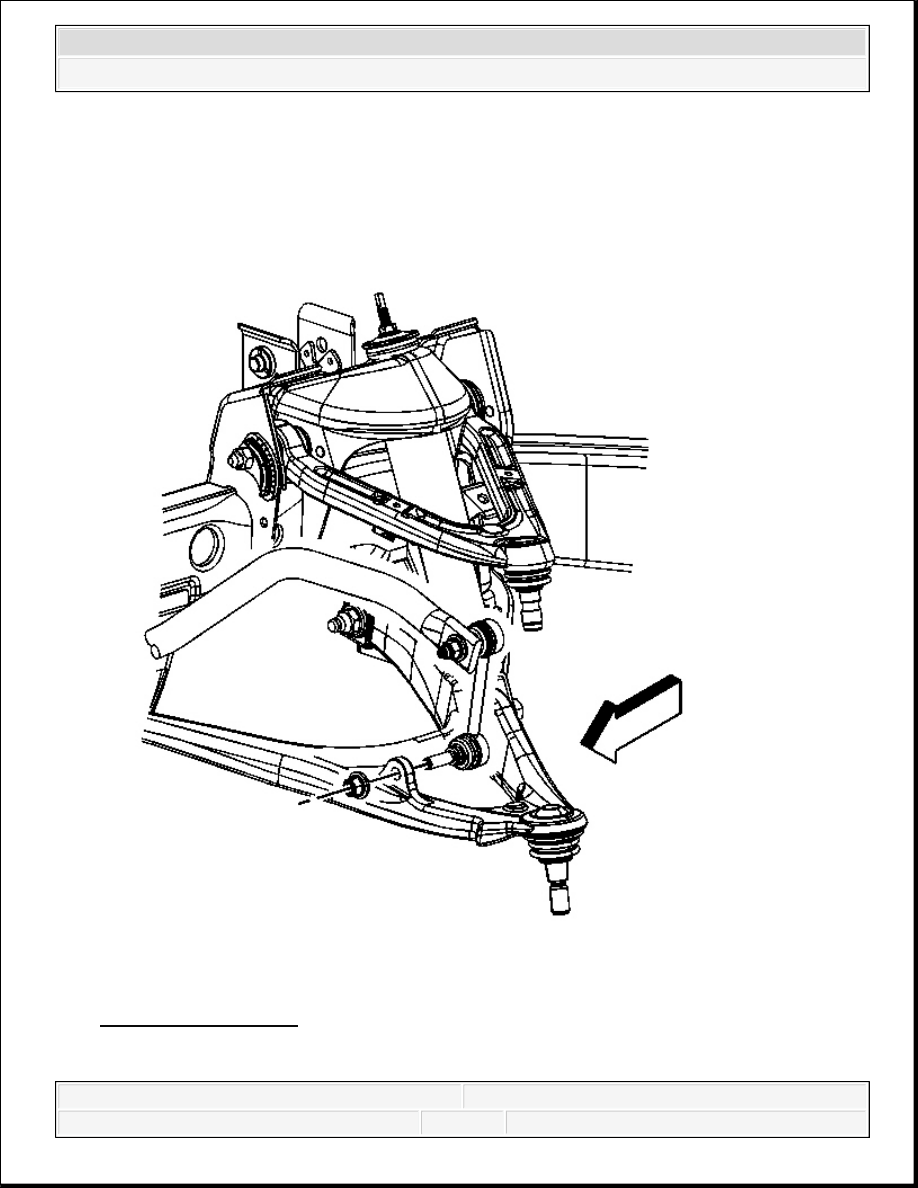

Fig. 6: Link Assembly
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 SUSPENSION Front Suspension - H3
