Hummer H3. Manual - part 1064

Courtesy of GENERAL MOTORS CORP.

Rear Side Door Inside Handle Replacement

REAR SIDE DOOR OUTSIDE HANDLE REPLACEMENT

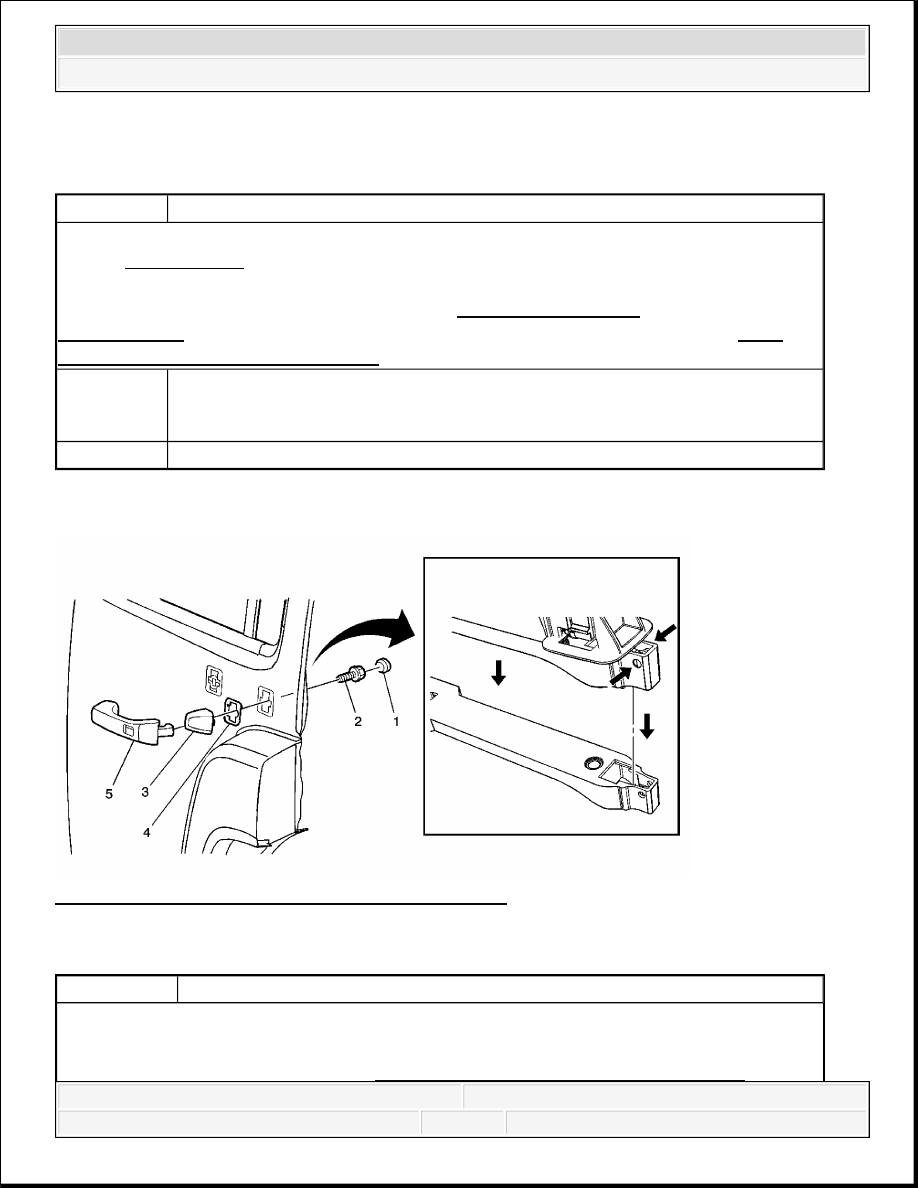

Fig. 21: Door Handle Replacement - Rear Outside
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Outside Handle Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications .Preliminary Procedure: Remove side door trim panel. Refer to Rear
Side Door Trim Panel Replacement .

NOTE:

Refer to Fastener Notice .

1

Screw, Inside Door Handle (Qty: 4)

Tighten: 2 N.m (18 lb in)

2

Handle Assembly, Inside Door

Callout

Component Name

Preliminary Procedures

1. Remove the trim panel. Refer to Rear Side Door Trim Panel Replacement .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



REAR SIDE DOOR OUTSIDE HANDLE HOUSING REPLACEMENT

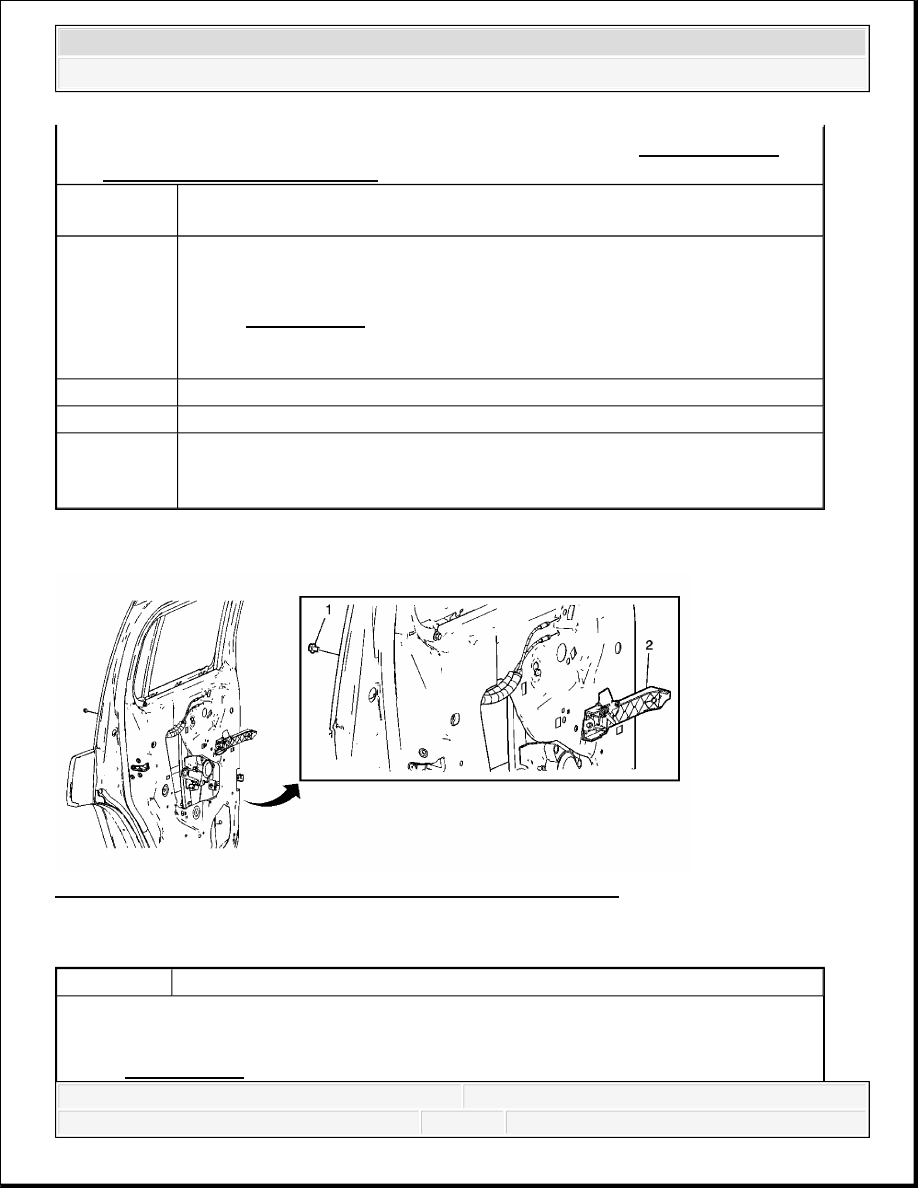

Fig. 22: Rear Side Door Outside Handle Housing Replacement
Courtesy of GENERAL MOTORS CORP.

Rear Side Door Outside Handle Housing Replacement

2. Reposition the window regulator from the door handle. Refer to Rear Side Door

Window Module Replacement .

1

Bolt Access Plug
Tip: Use a plastic flat-bladed tool to remove.

2

Rear Side Door Outside Handle Bolt

Tighten: 9 N.m (80 lb in)

NOTE:

Refer to Fastener Notice .

3

Rear Door Outside Handle Cap

4

Rear Door Outside Handle Cap Gasket

5

Rear Door Outside Handle
Tip: With small flat-blade screwdrivers, pry the walls out from the buttons
on the handle. Pull handle rearward to disengage.

Callout

Component Name

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



ENDGATE LATCH REPLACEMENT

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Rear Side Door Trim Panel

Replacement .

2. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement .

3. Remove the outside door handle. Refer to Rear Side Door Outside Handle

Replacement.

1

Bolt, Rear Side Door Outside Handle Housing

Tighten: 7 N.m (62 lb in)

2

Housing, Rear Side Door Outside Handle
Tip: Disconnect the handle rod to remove the housing form the door.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Fig. 23: Latch Replacement - Endgate
Courtesy of GENERAL MOTORS CORP.

Endgate Latch Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening
Specifications.Preliminary Procedure: Remove the endgate trim panel. Refer to
Endgate Trim Panel Replacement .

NOTE:

Refer to Fastener Notice .
