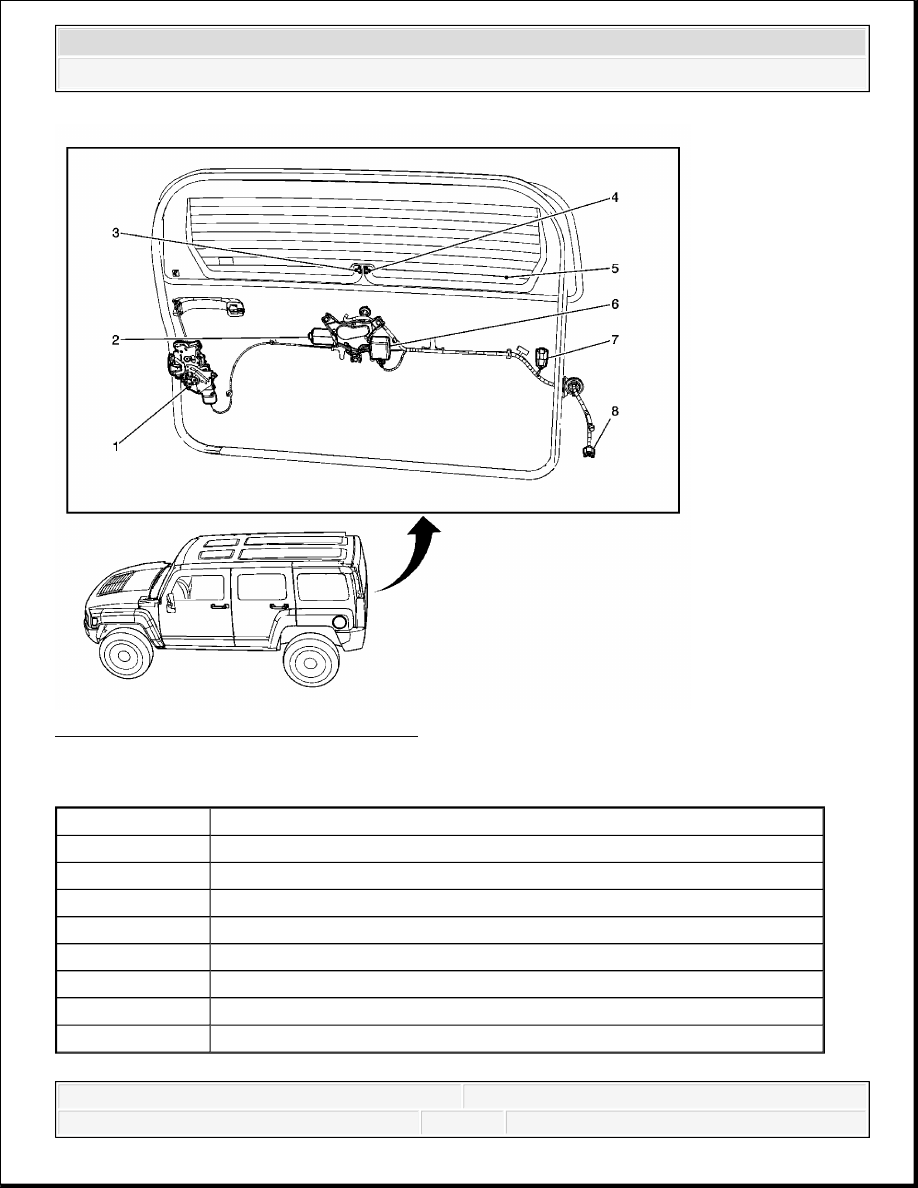

Fig. 7: Identifying Endgate Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

1

Door Lock Actuator - Endgate

2

Rear Window Wiper Motor

3

Rear Window Defogger Connector

4

Rear Window Defogger Connector

5

Rear Window Defogger

6

Rear Window Wiper/Washer Module

7

C901 CHMSL Jumper Harness to Endgate Harness

8

C450 Body Harness to Endgate Harness



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



VEHICLE ACCESS CONNECTOR END VIEWS

Door Lock Actuator - Driver

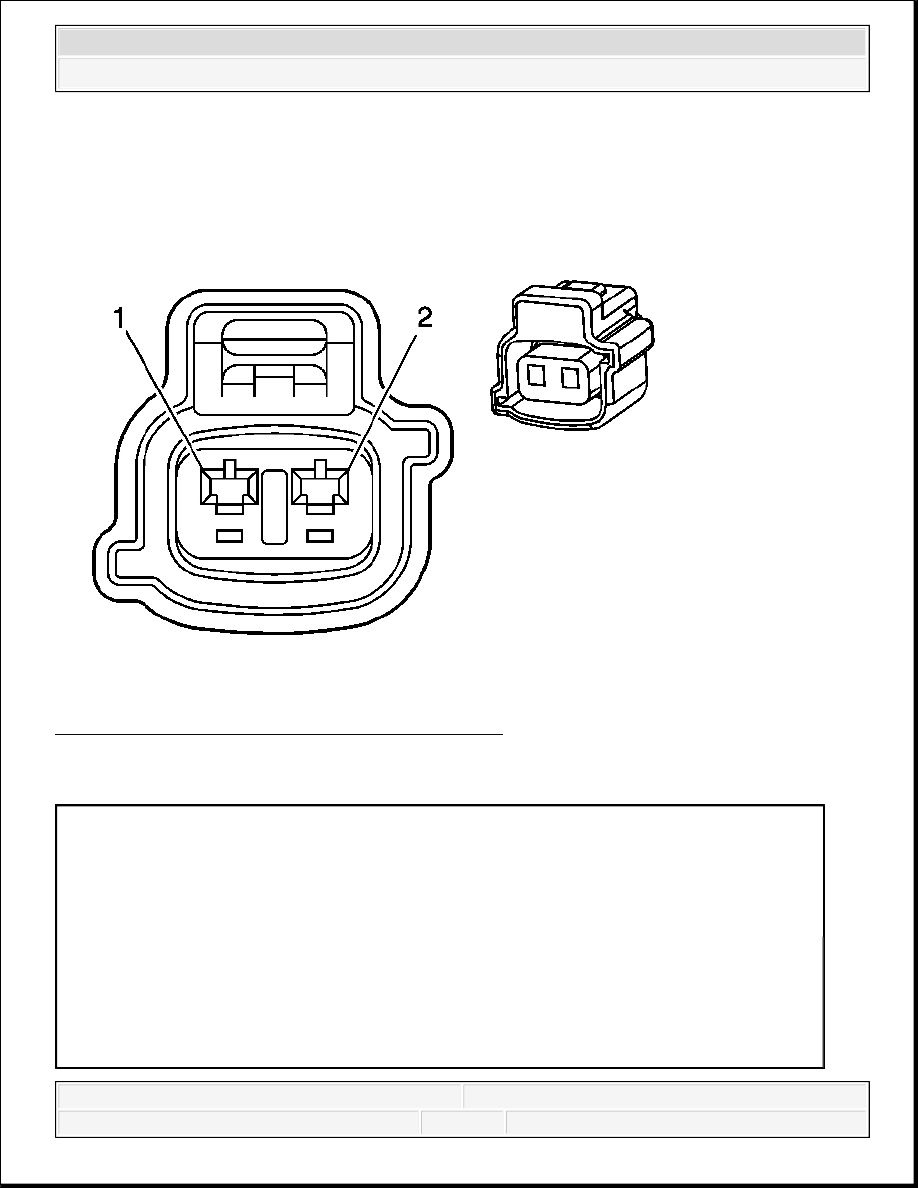

Fig. 8: Door Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Driver Door Lock Actuator Connector Parts Information

Connector Part Information

OEM: 6189-0438

Service: 89046646

Description: 2-Way F TS 090 Sealed Series (WH)

Terminal Part Information

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Driver Door Lock Actuator Connector Terminal Identification

Door Lock Actuator - Endgate

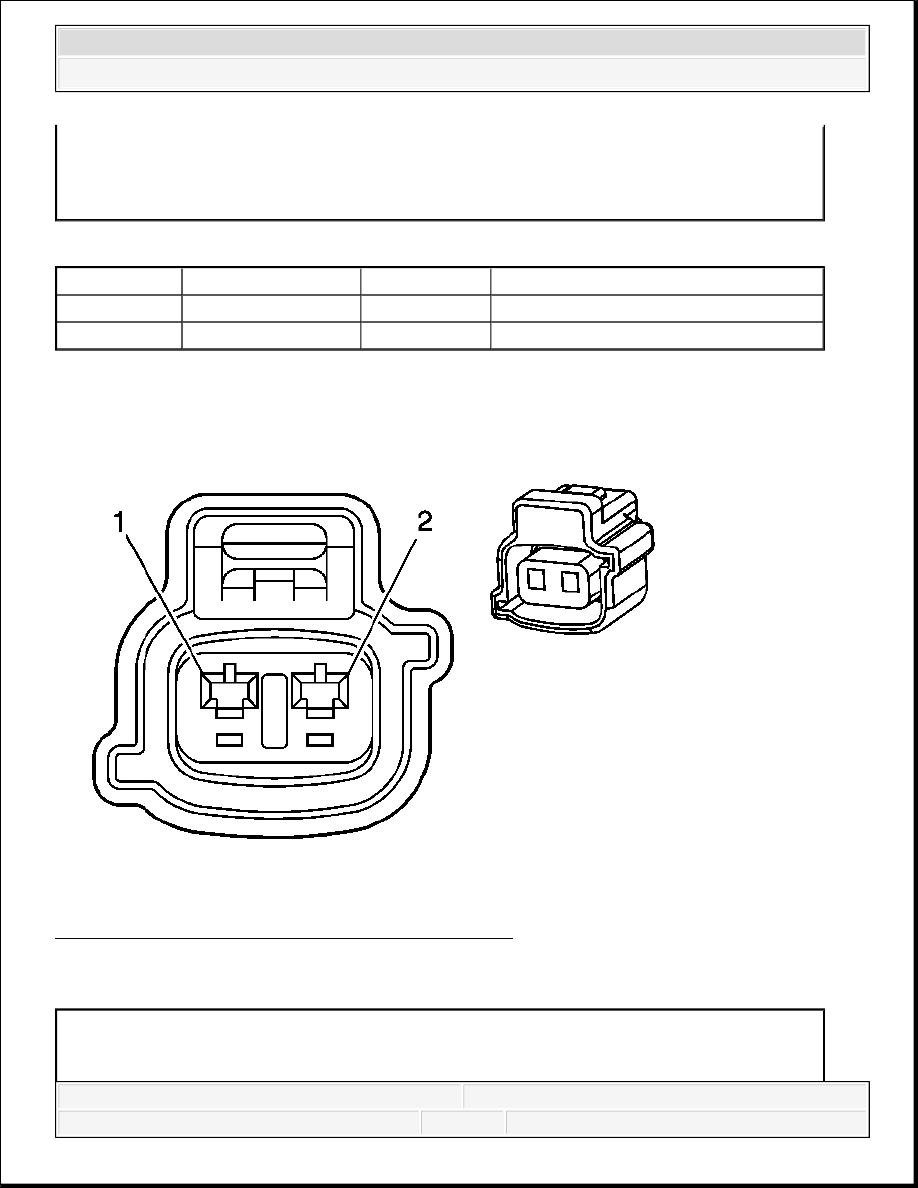

Fig. 9: Door Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Endgate Lock Actuator Connector Parts Information

Pin

Wire Color

Circuit No.

Function

1

TN

694

Driver Door Lock Actuator Unlock
Control

2

GY

295

Door Lock Actuator Lock Control

Connector Part Information

OEM: 6189-0438

Service: 89046646

Description: 2-Way F TS 090 Sealed Series (WH)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Endgate Lock Actuator - Endgate Connector Terminal Identification

Door Lock Actuator - Passenger

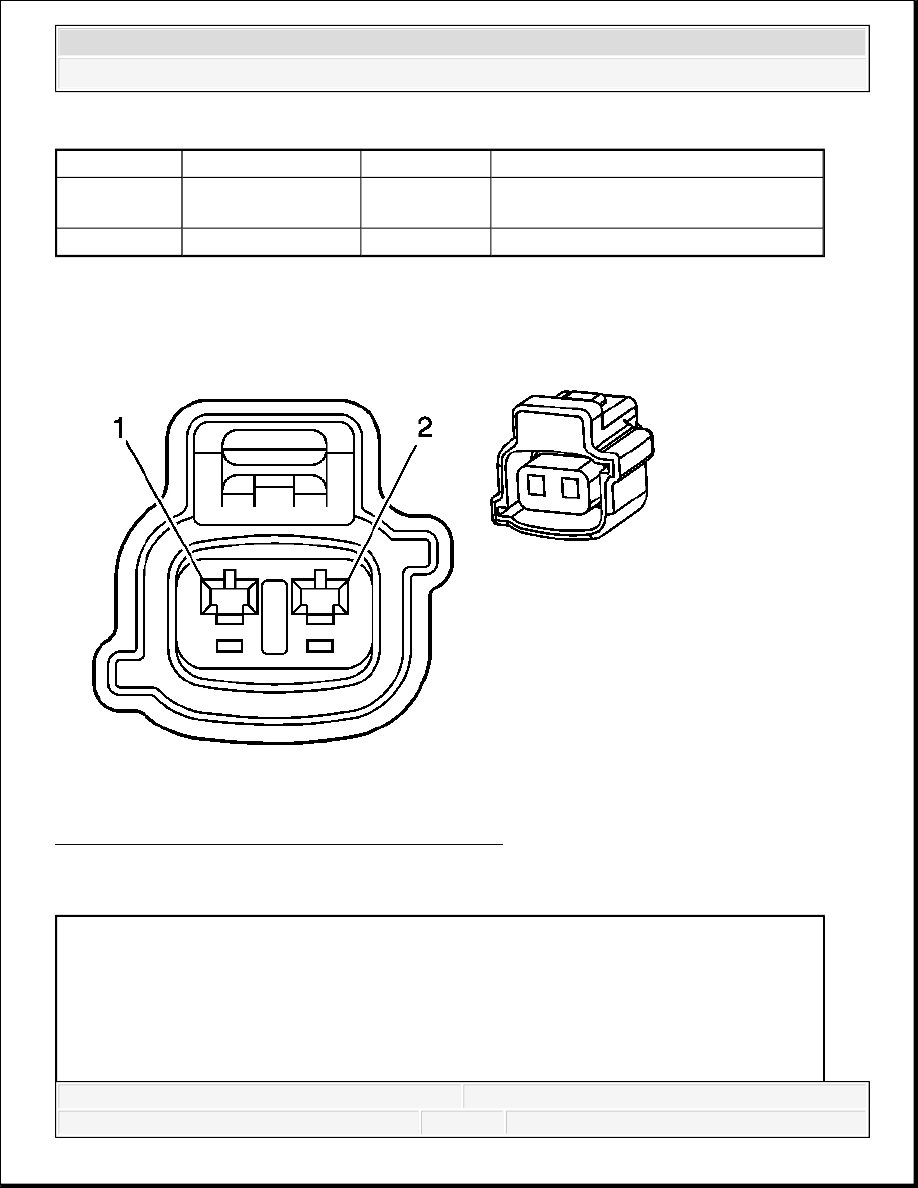

Fig. 10: Door Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Passenger Door Lock Actuator Connector Parts Information

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

TN

294

Door Lock Actuator Unlock Control

2

GY

295

Door Lock Actuator Lock Control

Connector Part Information

OEM: 6189-0438



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3
