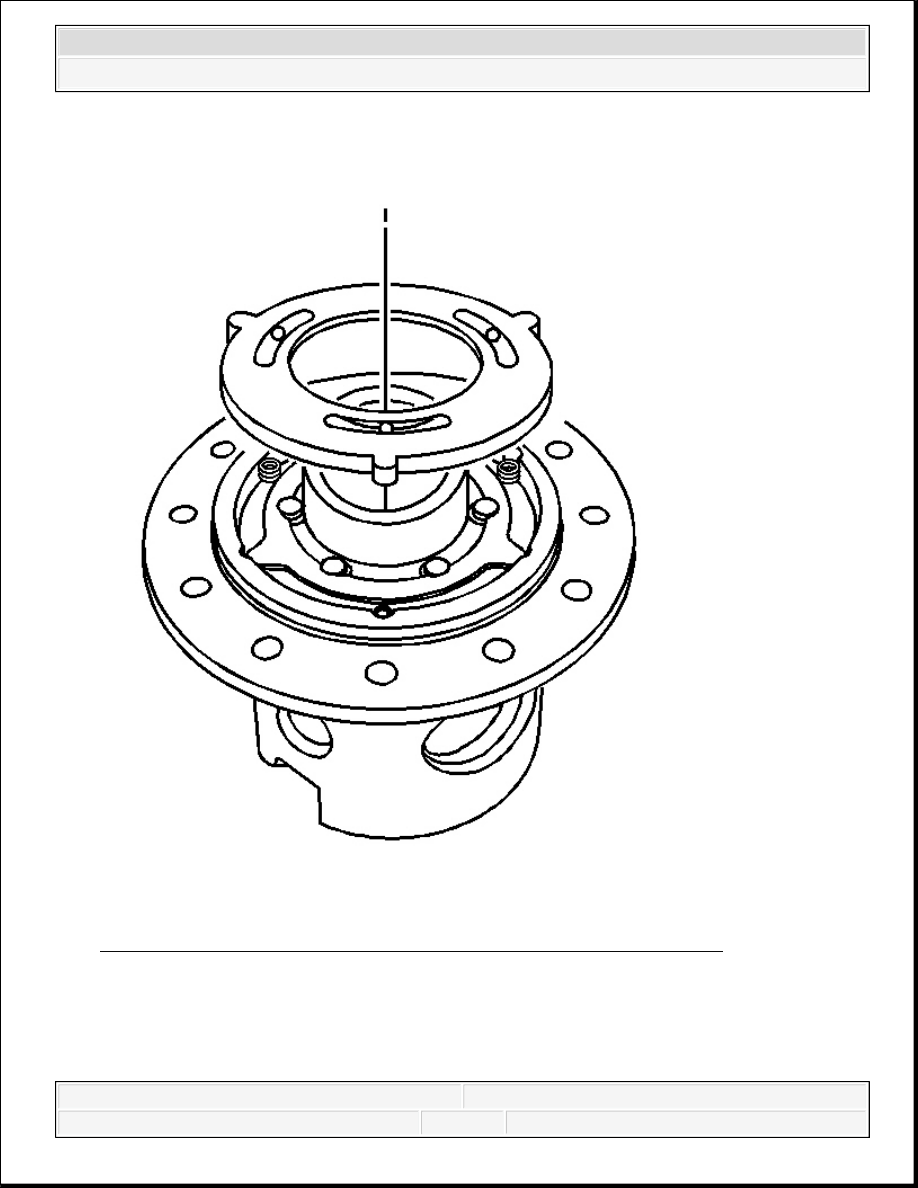

Fig. 138: Identifying Inboard Locking Differential Ball Bearing Plate
Courtesy of GENERAL MOTORS CORP.

10. Remove the inboard locking differential ball bearing plate.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

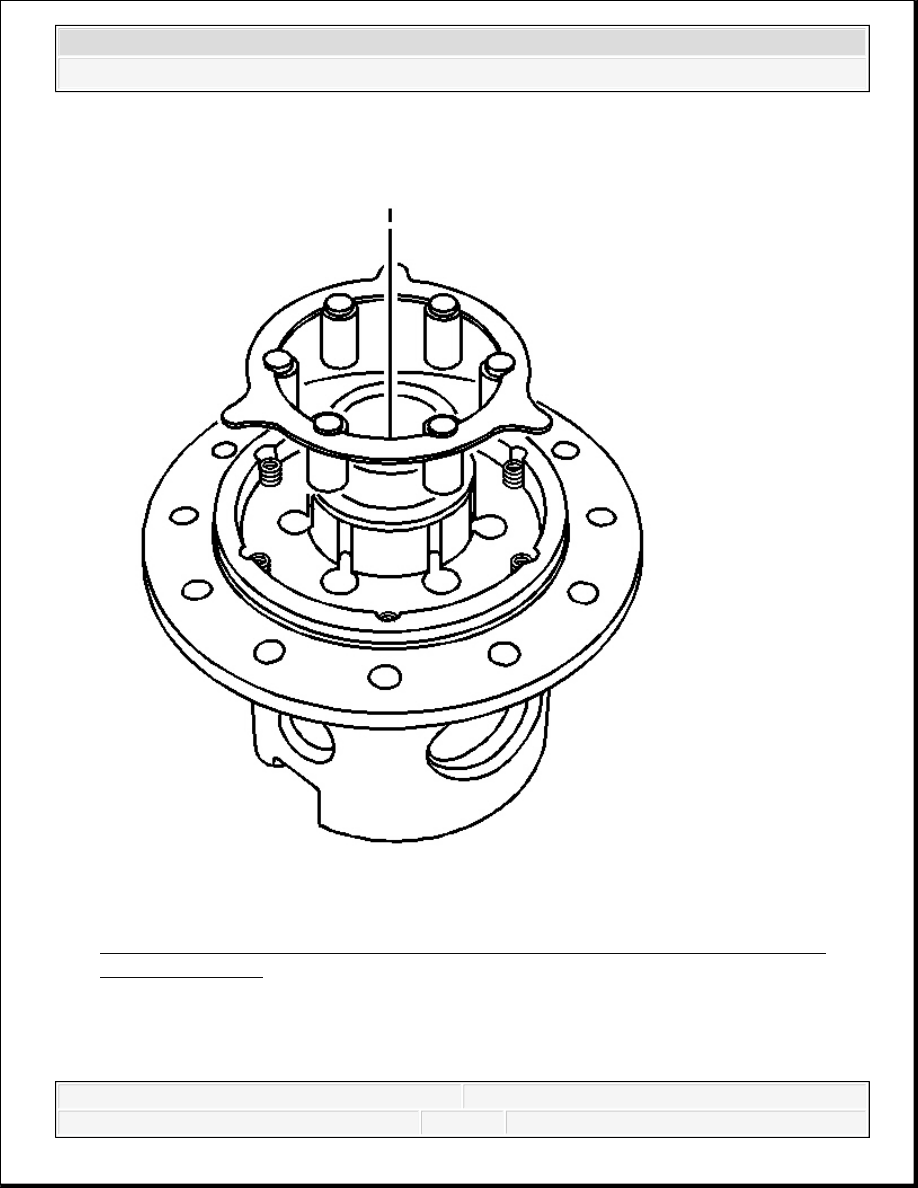

Fig. 139: Identifying Locking Differential Clutch Spring Retainer & Differential
Carrier Lock Pins
Courtesy of GENERAL MOTORS CORP.

11. Remove the locking differential clutch spring retainer and the differential carrier lock pins.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

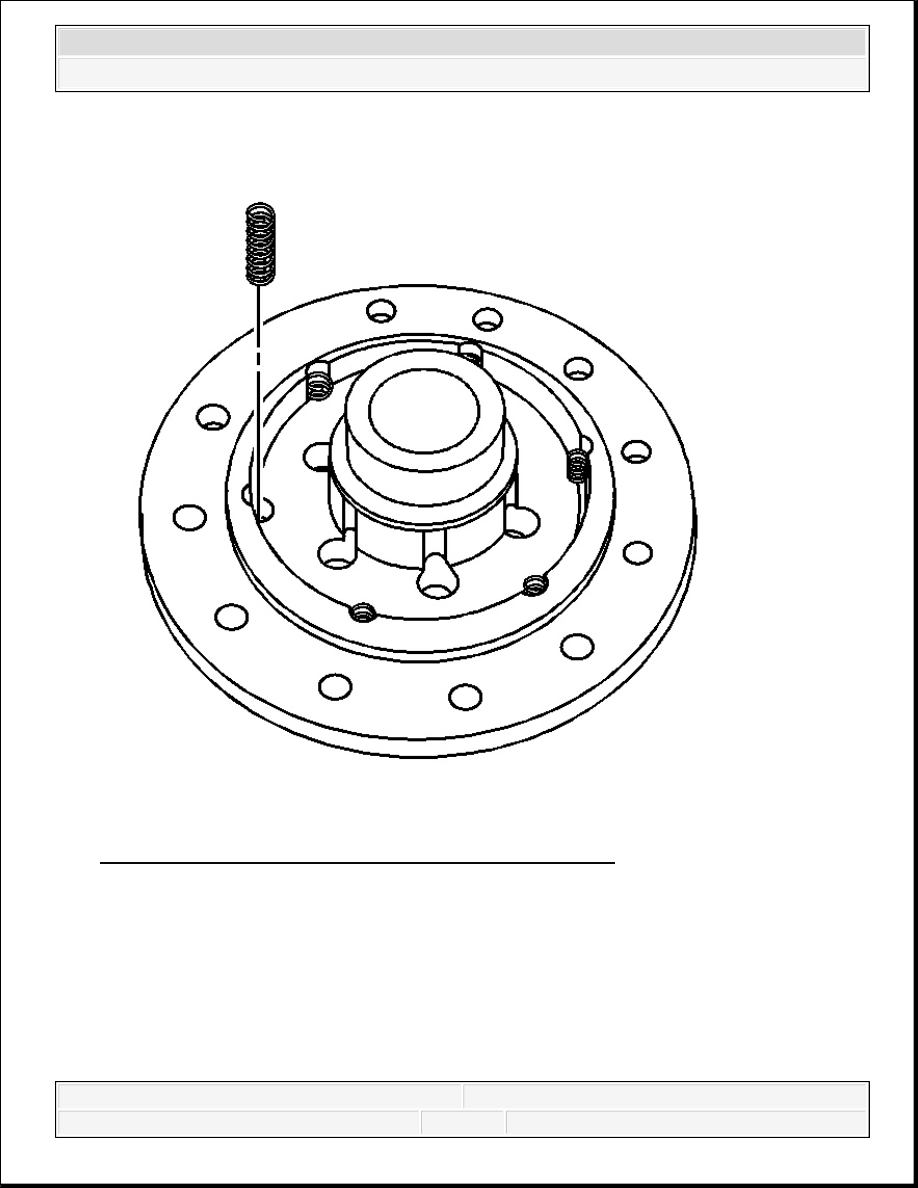

Fig. 140: Identifying Locking Differential Clutch Springs
Courtesy of GENERAL MOTORS CORP.

12. Remove the locking differential clutch springs.

2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

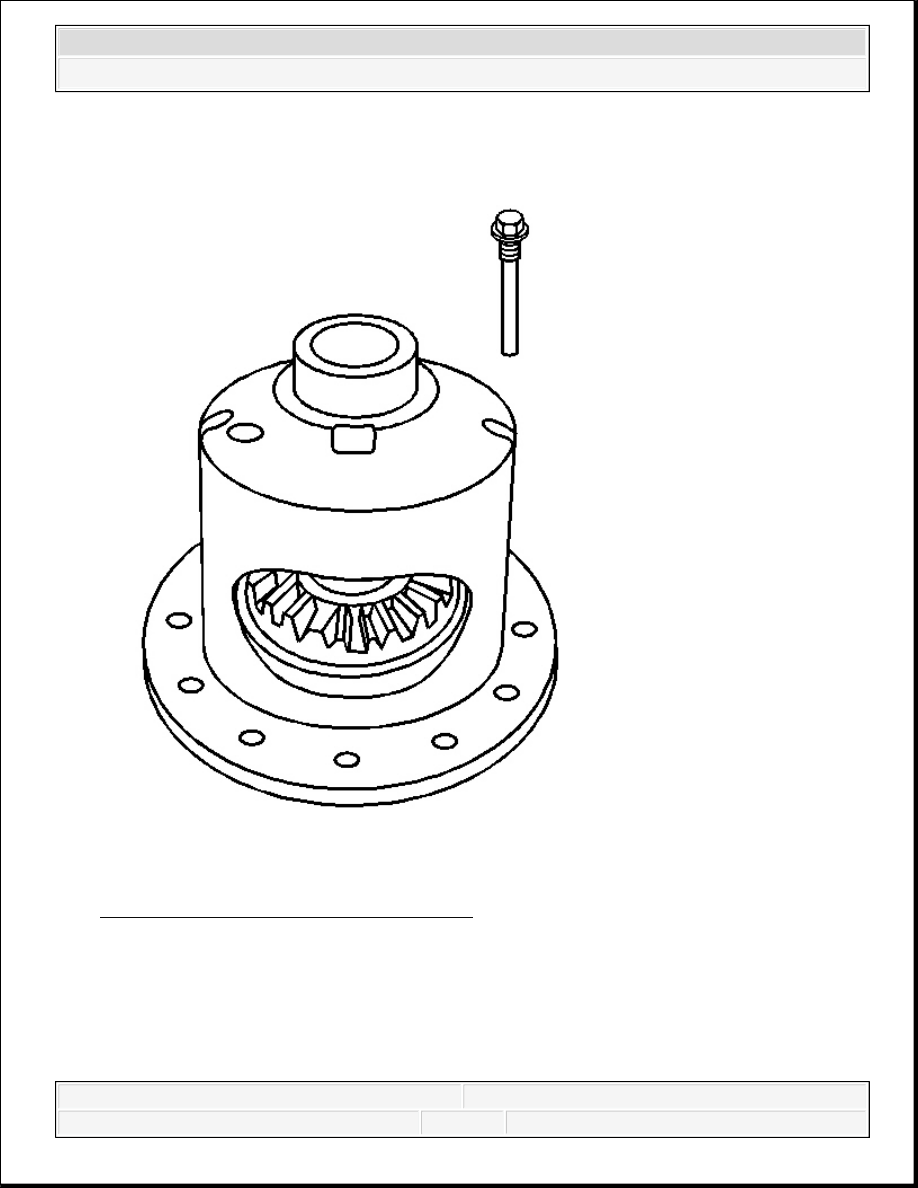

Fig. 141: View Of Pinion Shaft Lock Bolt
Courtesy of GENERAL MOTORS CORP.

13. Remove the pinion shaft lock screw.
