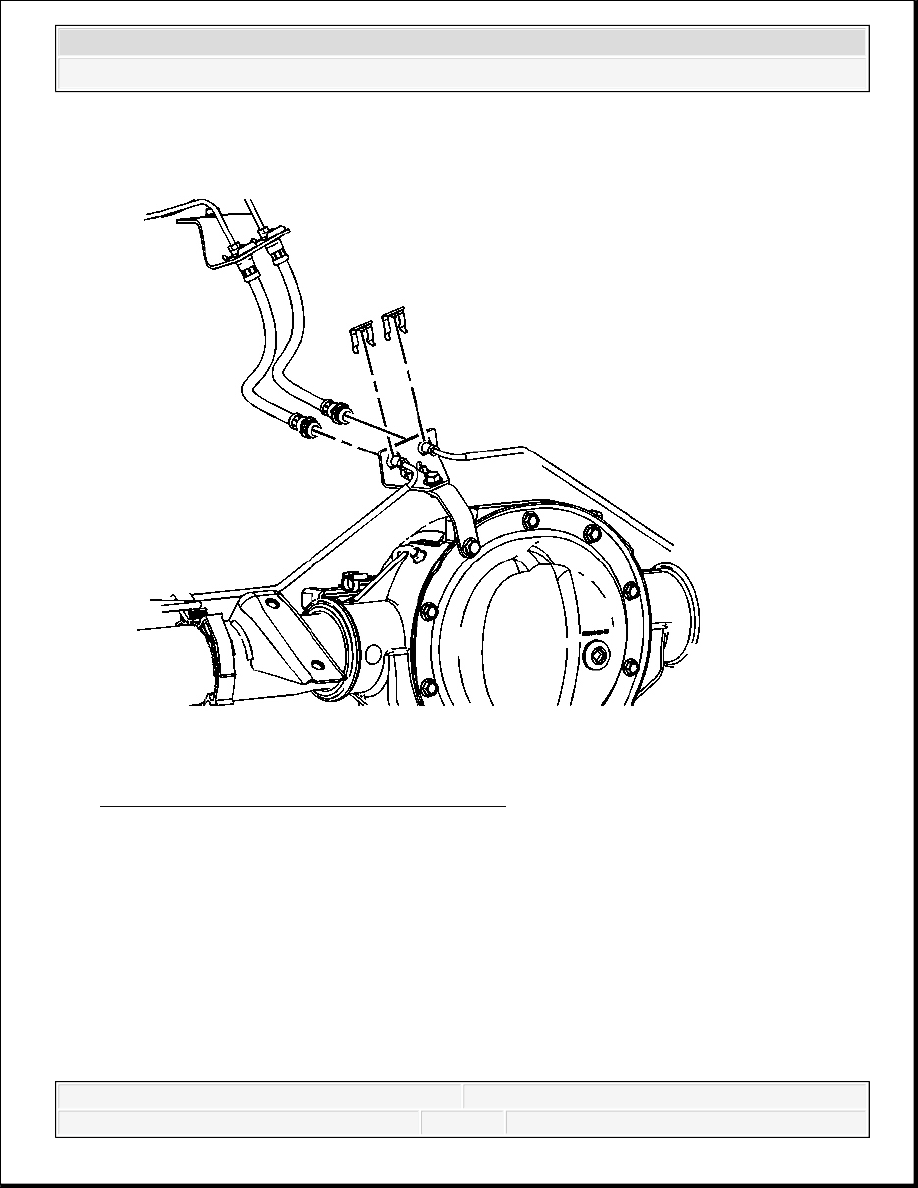

Fig. 70: Locating Brake Line Retaining Clips
Courtesy of GENERAL MOTORS CORP.

9. Remove the retaining clips for the brake lines.

10. Remove the brake hoses from the brake pipes.

IMPORTANT: Always use a back up wrench on the brake pipe fittings when

removing or installing the brake pipes.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



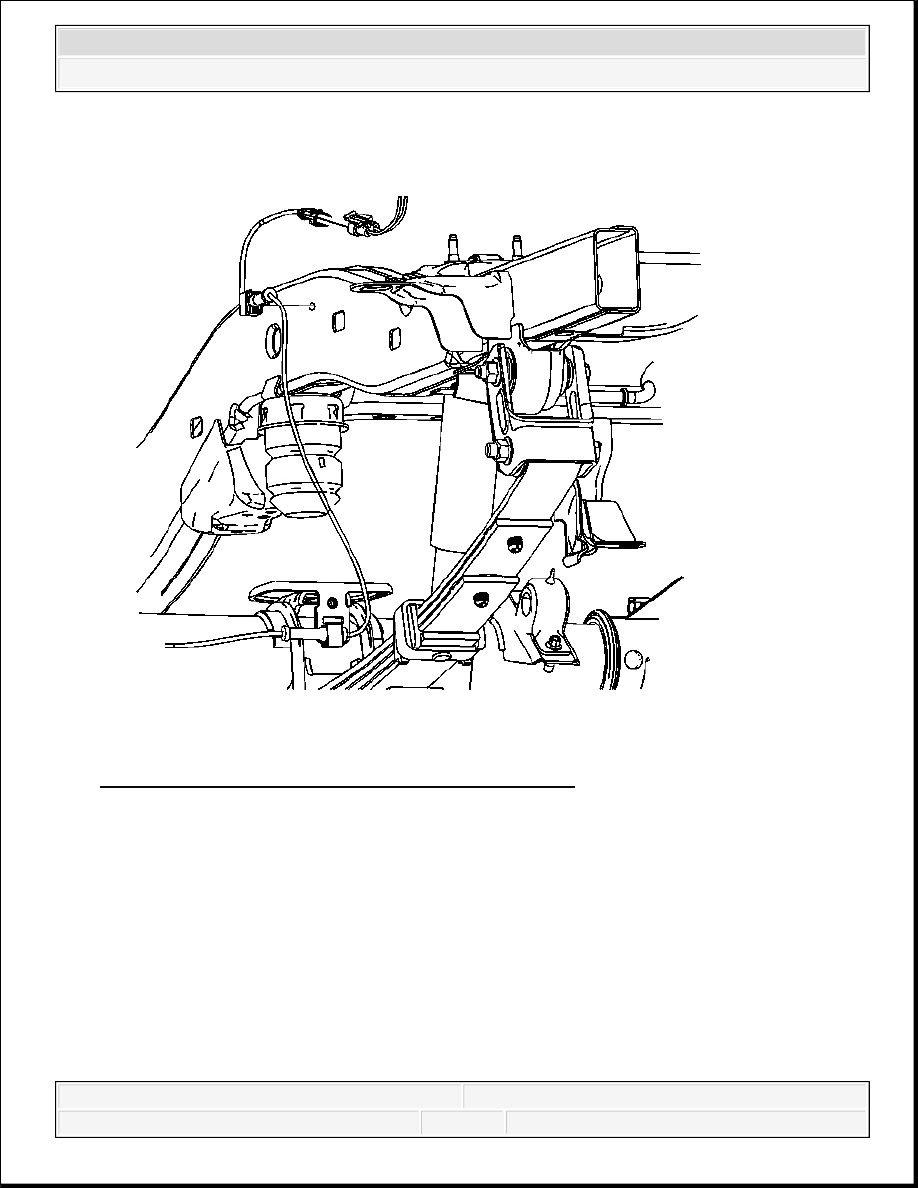

Fig. 71: Locating Rear Speed Sensor Retaining Clips
Courtesy of GENERAL MOTORS CORP.

11. Remove the rear speed sensor retaining clips from the frame.

12. Disconnect the rear speed sensors.

13. Support the rear drive axle with a transmission jack stand.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



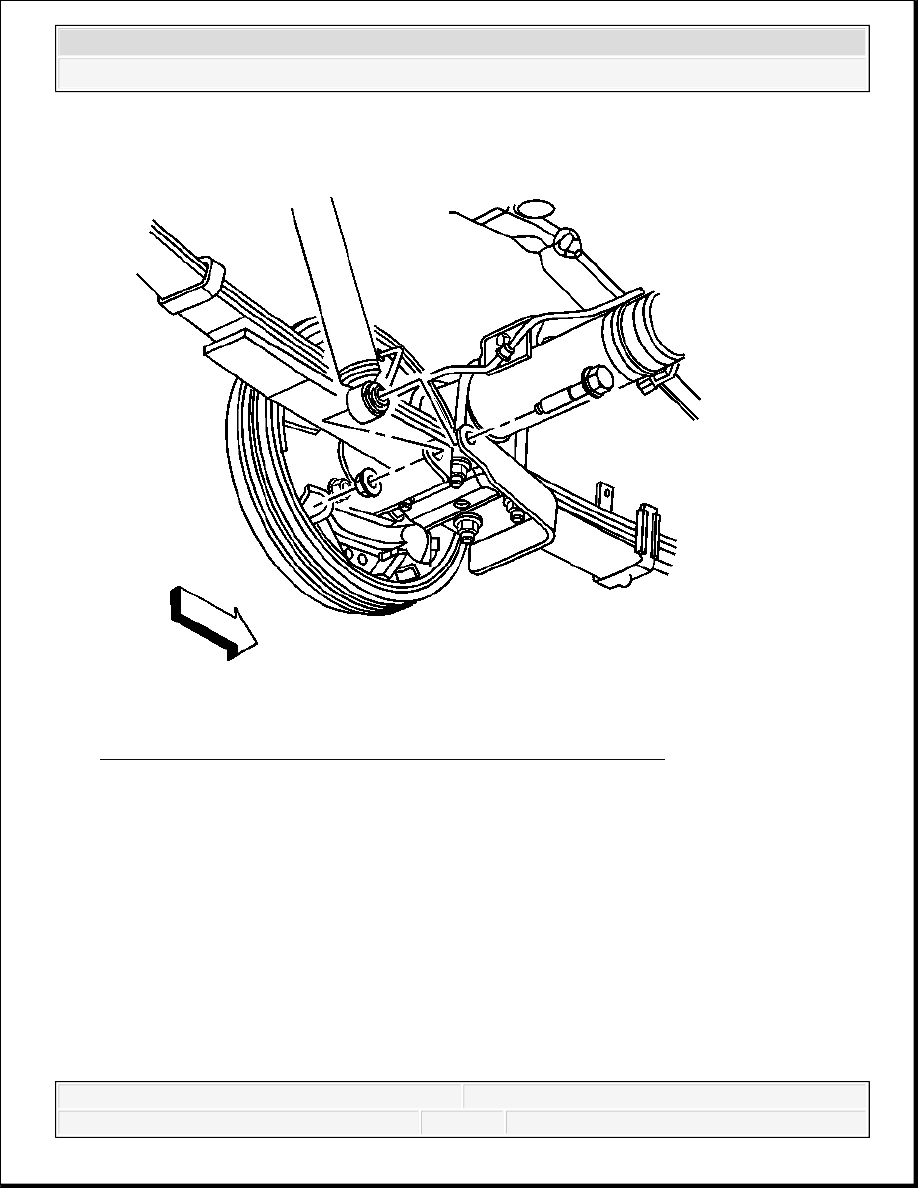

Fig. 72: View Of Lower Shock Absorber Mounting Bolt & Nut
Courtesy of GENERAL MOTORS CORP.

14. Remove the lower shock absorber mounting bolts.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



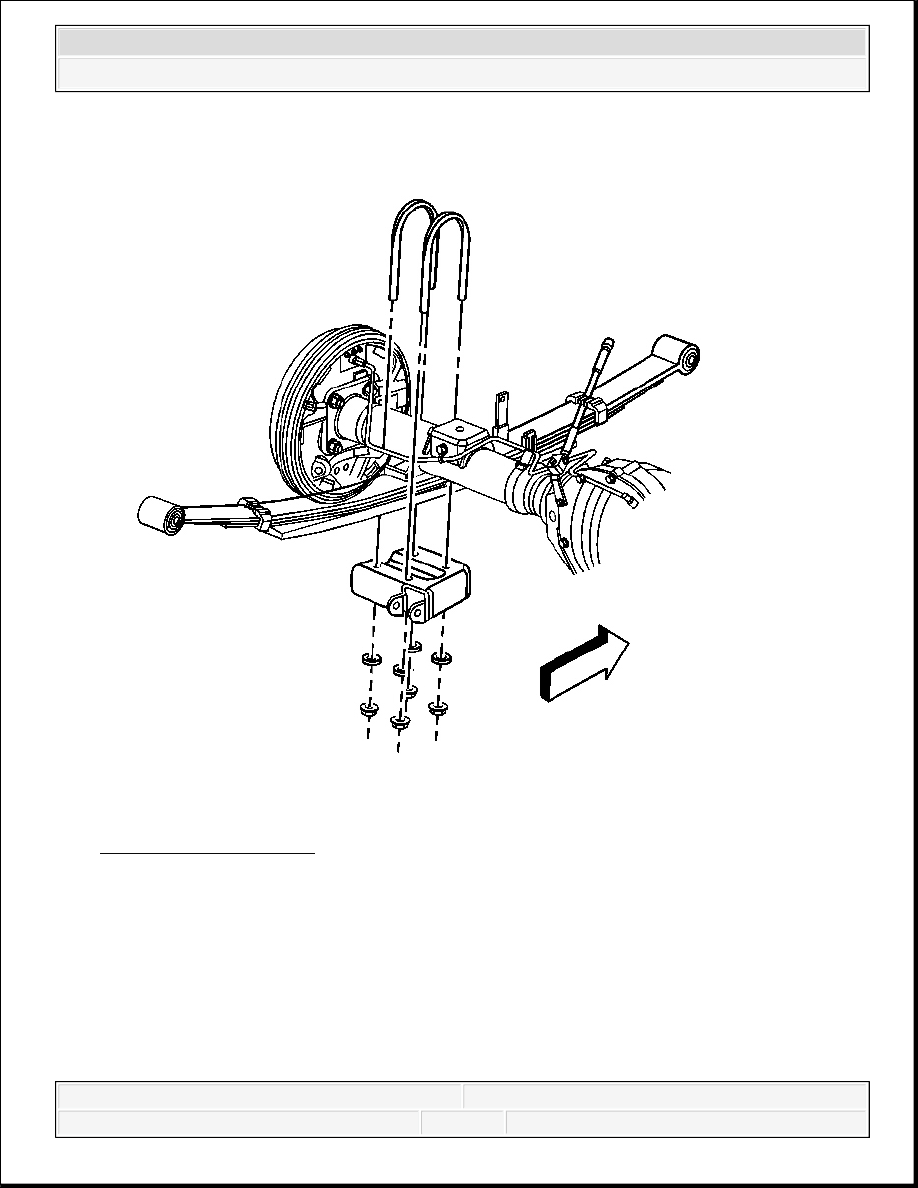

Fig. 73: View Of U-Bolt
Courtesy of GENERAL MOTORS CORP.

15. Remove the U-bolt nuts.

16. Remove the U-bolts from the rear axle housing.

17. Remove the anchor plate.
