1. Remove the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

2. Remove the bolt (3) securing the A/C compressor hose/pipe bracket (2) to the engine lift

bracket (1).

3. Carefully disengage the engine wiring harness conduit from the engine lift bracket (1).

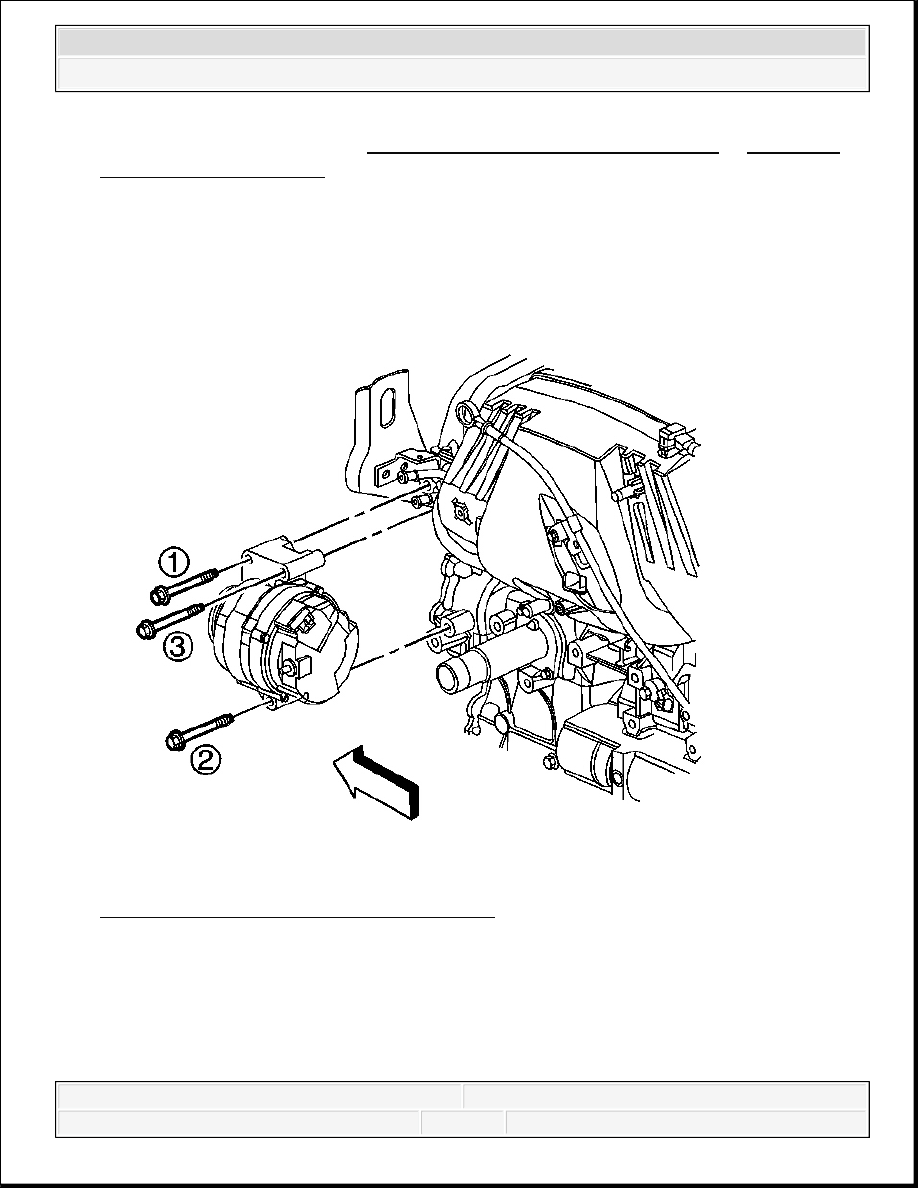

Fig. 50: View Of Generator Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

4. Remove the 3 generator bolts and reposition the generator.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



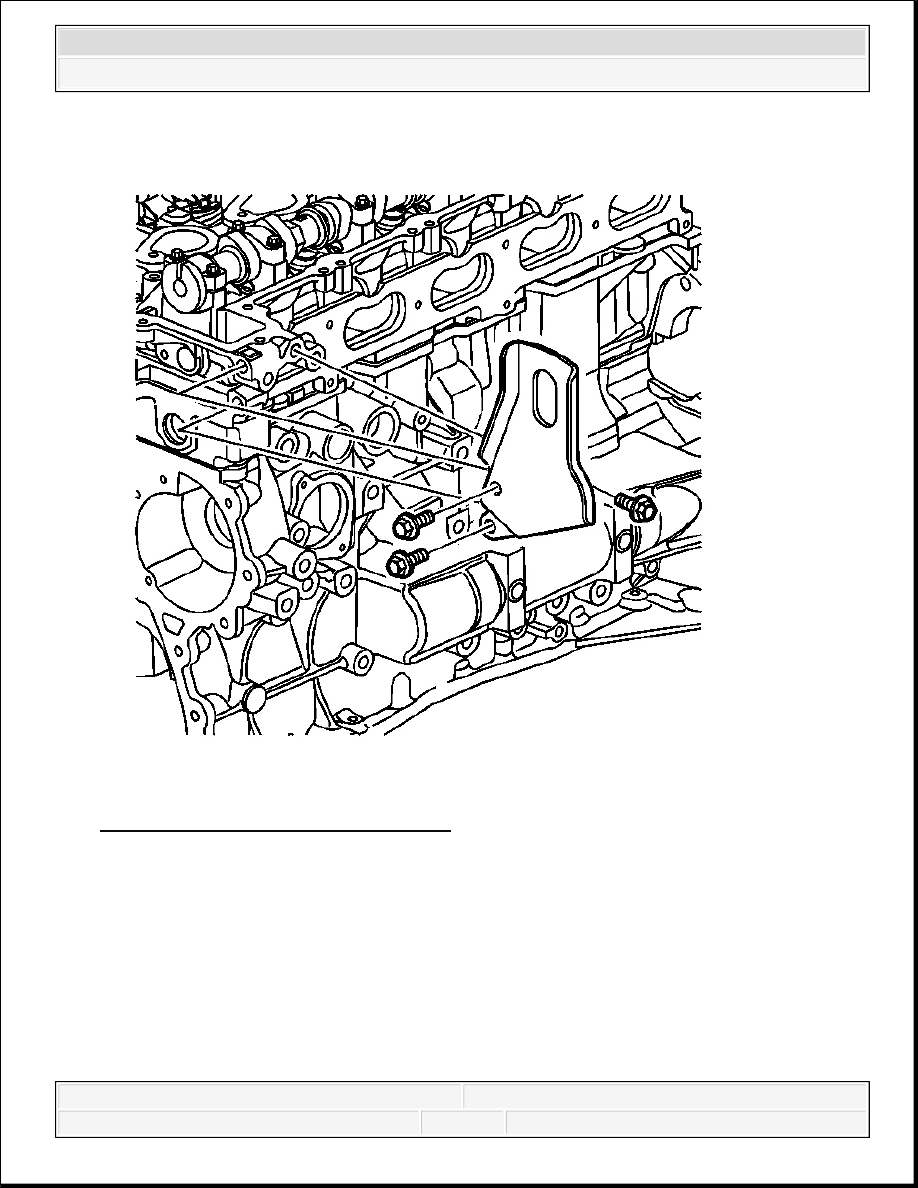

Fig. 51: Removing Engine Lift Bracket
Courtesy of GENERAL MOTORS CORP.

5. Remove the engine lift bracket bolts.

6. Remove the engine lift bracket.

Installation Procedure



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



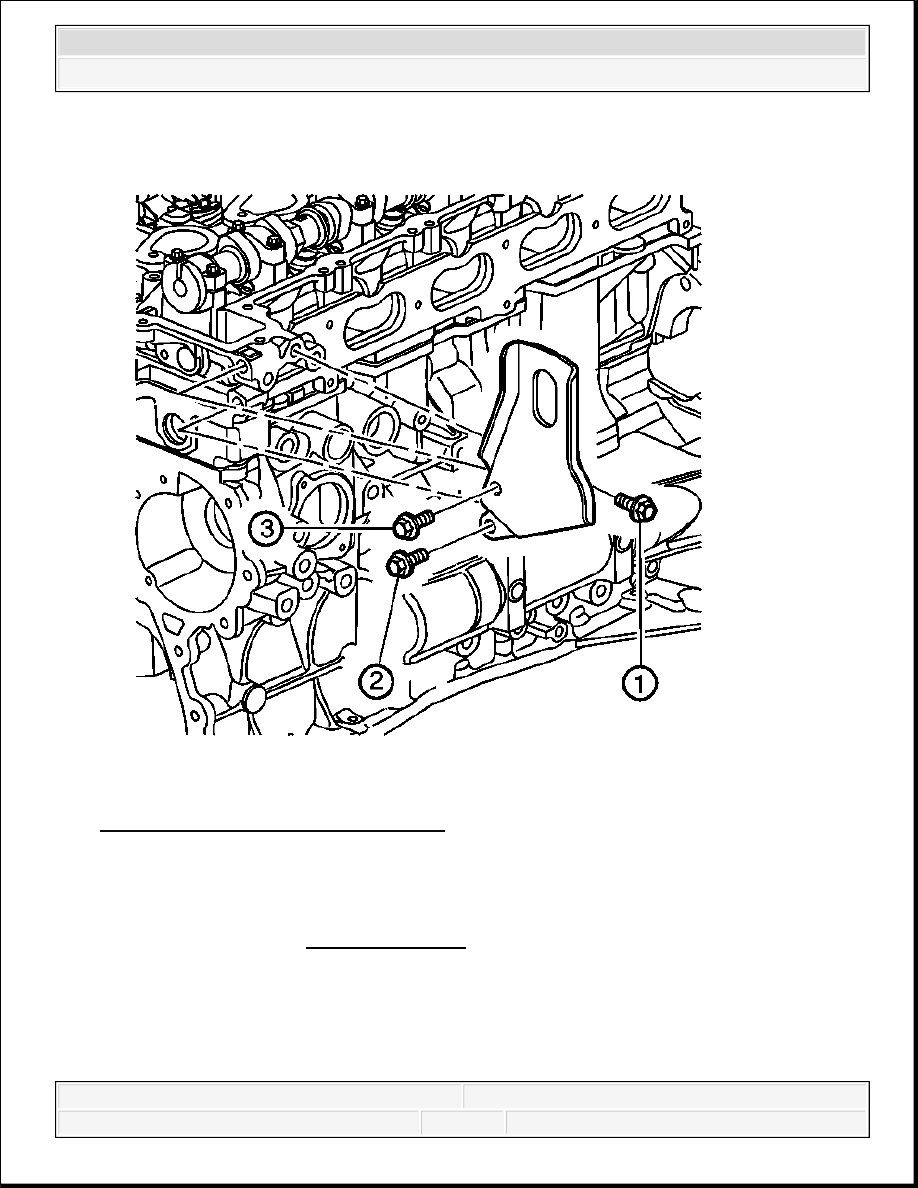

Fig. 52: Installing Engine Lift Bracket
Courtesy of GENERAL MOTORS CORP.

1. Position the engine lift bracket.

2. Install the engine lift bracket bolts.

Tighten:

1. Tighten the bolts a first pass in sequence to 5 N.m (44 lb in).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



2. Tighten the bolts a final pass in sequence to 50 N.m (37 lb ft).

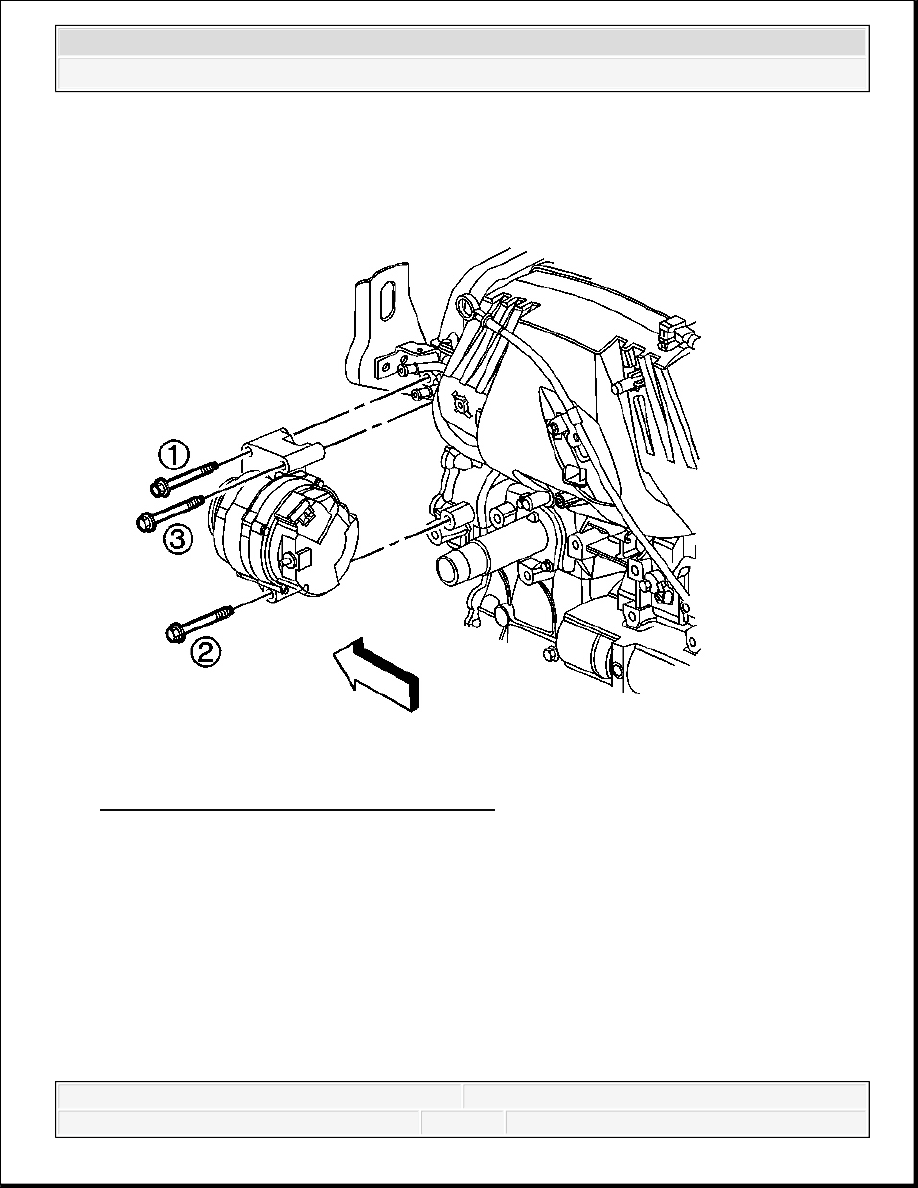

Fig. 53: View Of Generator Mounting Bolts
Courtesy of GENERAL MOTORS CORP.

3. Position the generator to the engine.

4. Install the 3 generator bolts.

Tighten: Tighten the bolts in sequence to 50 N.m (37 lb ft).
