Hummer H3. Manual - part 57

Fig. 54: Battery & Battery Box
Courtesy of GENERAL MOTORS CORP.

13. Remove the battery from the lower battery box.

Installation Procedure



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



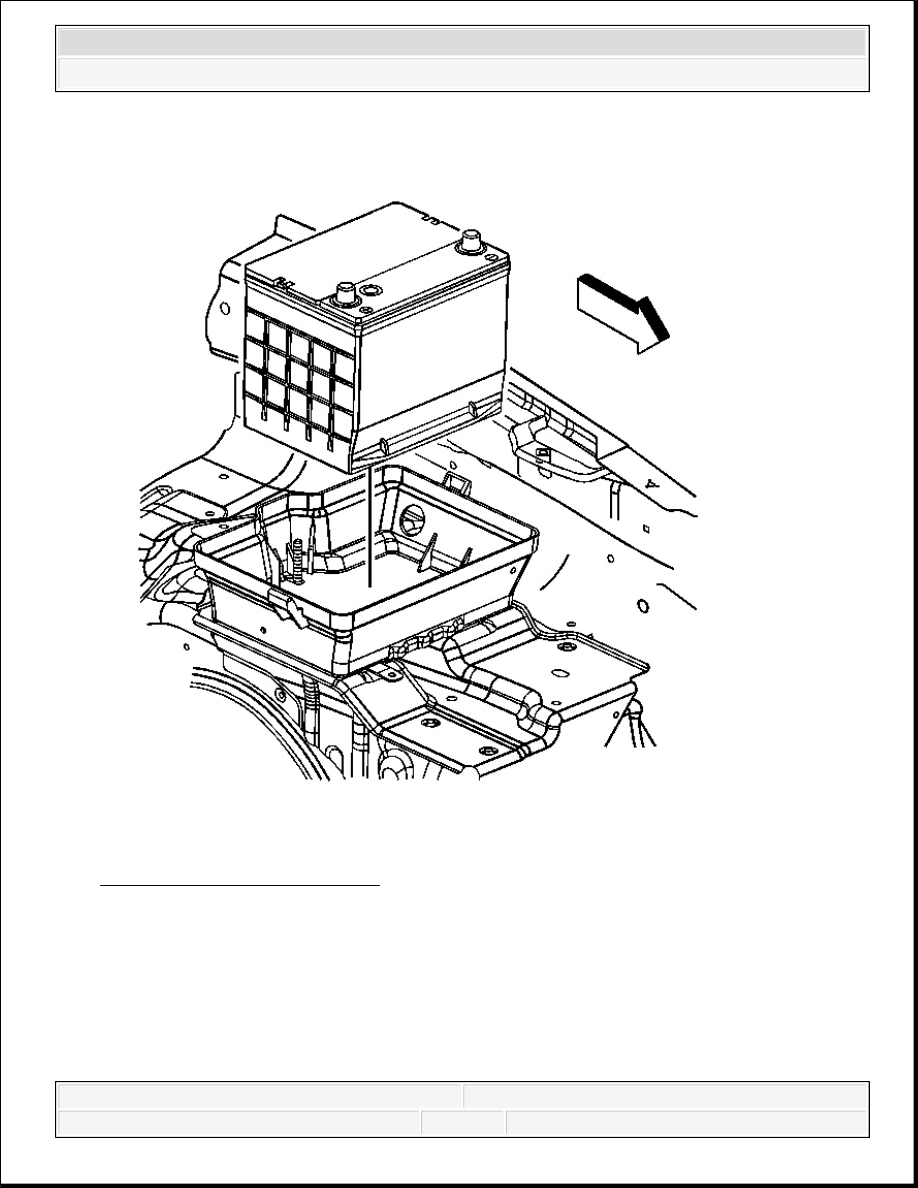

Fig. 55: Battery & Battery Box
Courtesy of GENERAL MOTORS CORP.

1. Install the battery to the lower battery box.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



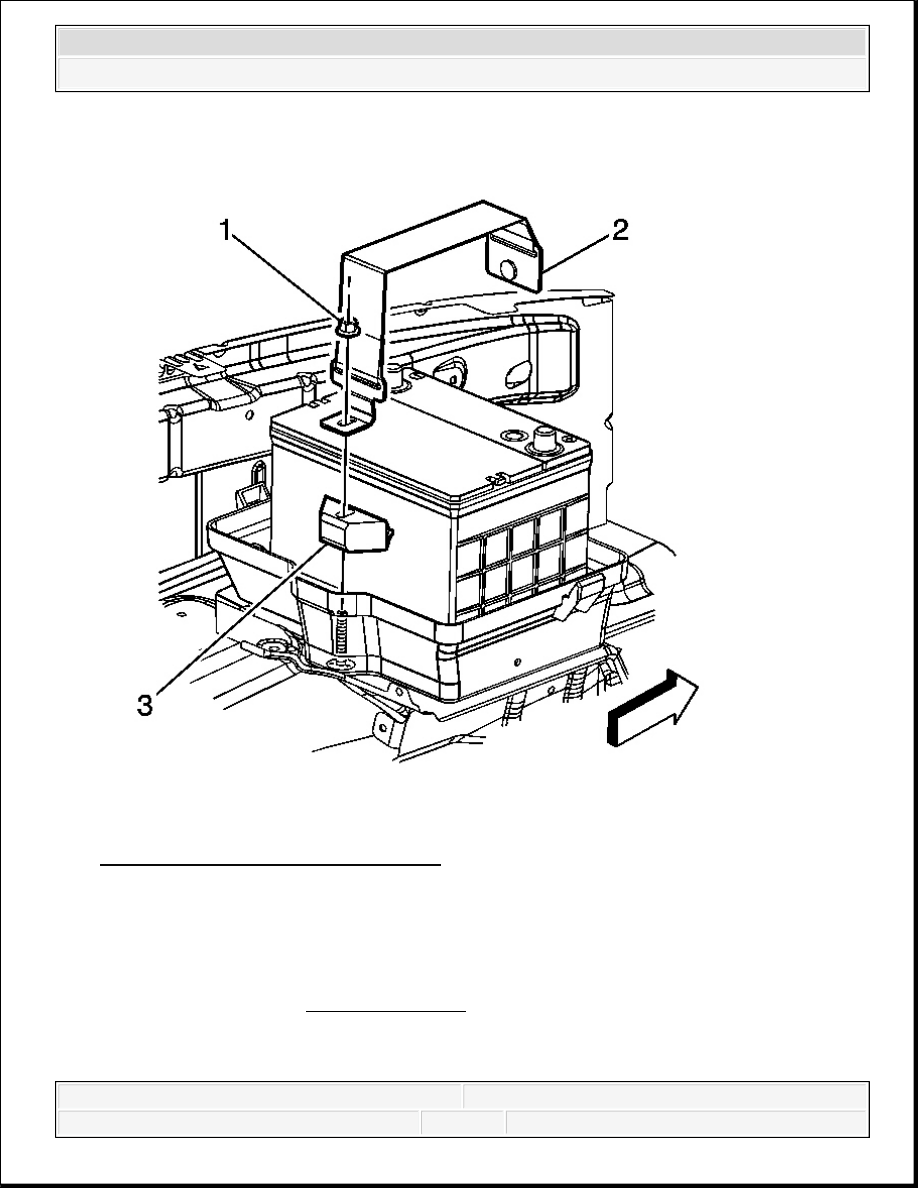

Fig. 56: View Of Battery Strap & Nut
Courtesy of GENERAL MOTORS CORP.

2. Install the battery retainer (3).

3. Install the battery tray strap (2).

4. Install the battery retainer nut (1).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Electrical - H3



Tighten: Tighten the nut to 15 N.m (11 lb ft).

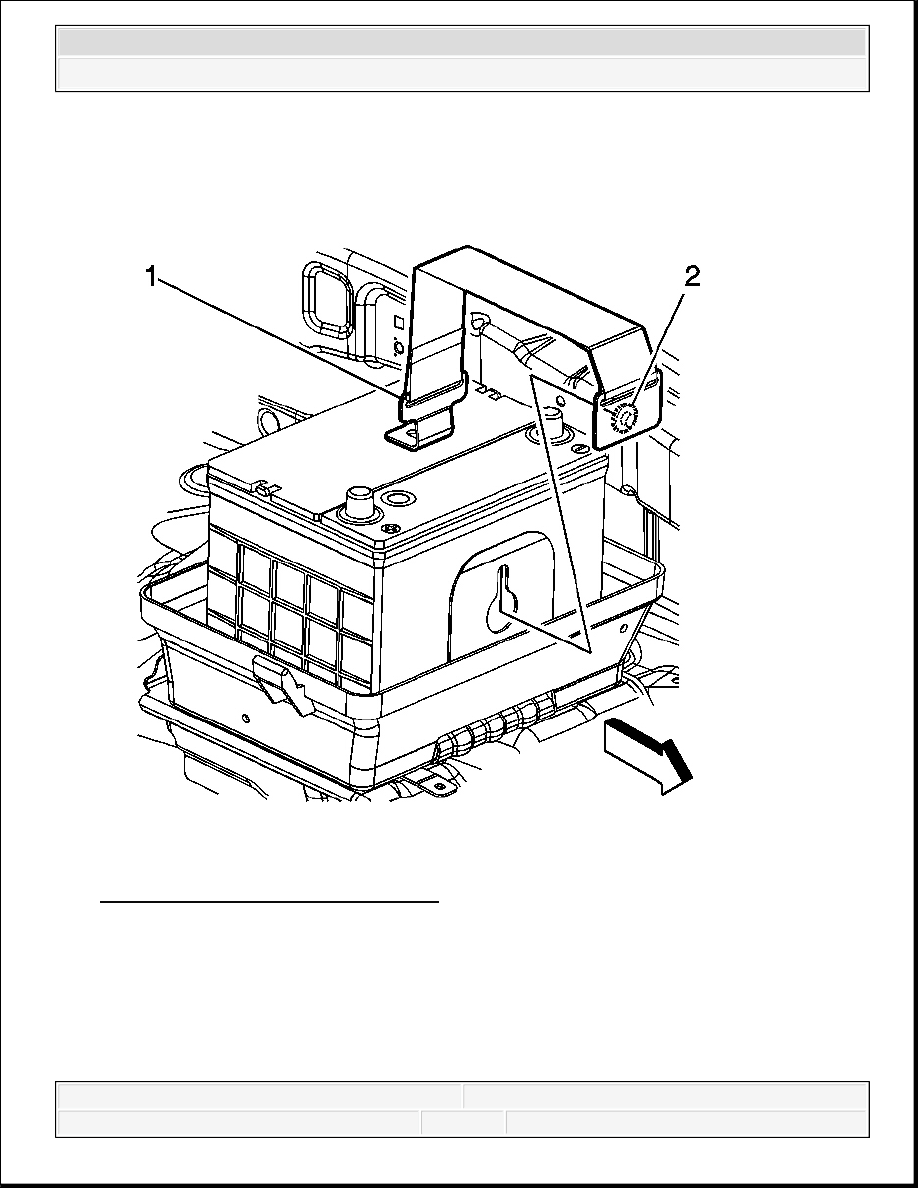

Fig. 57: Identifying Battery Strap Pin
Courtesy of GENERAL MOTORS CORP.

5. Engage the battery strap pin (2) to the battery tray bracket stopper.



2008 Hummer H3

2008 ENGINE Engine Electrical - H3
