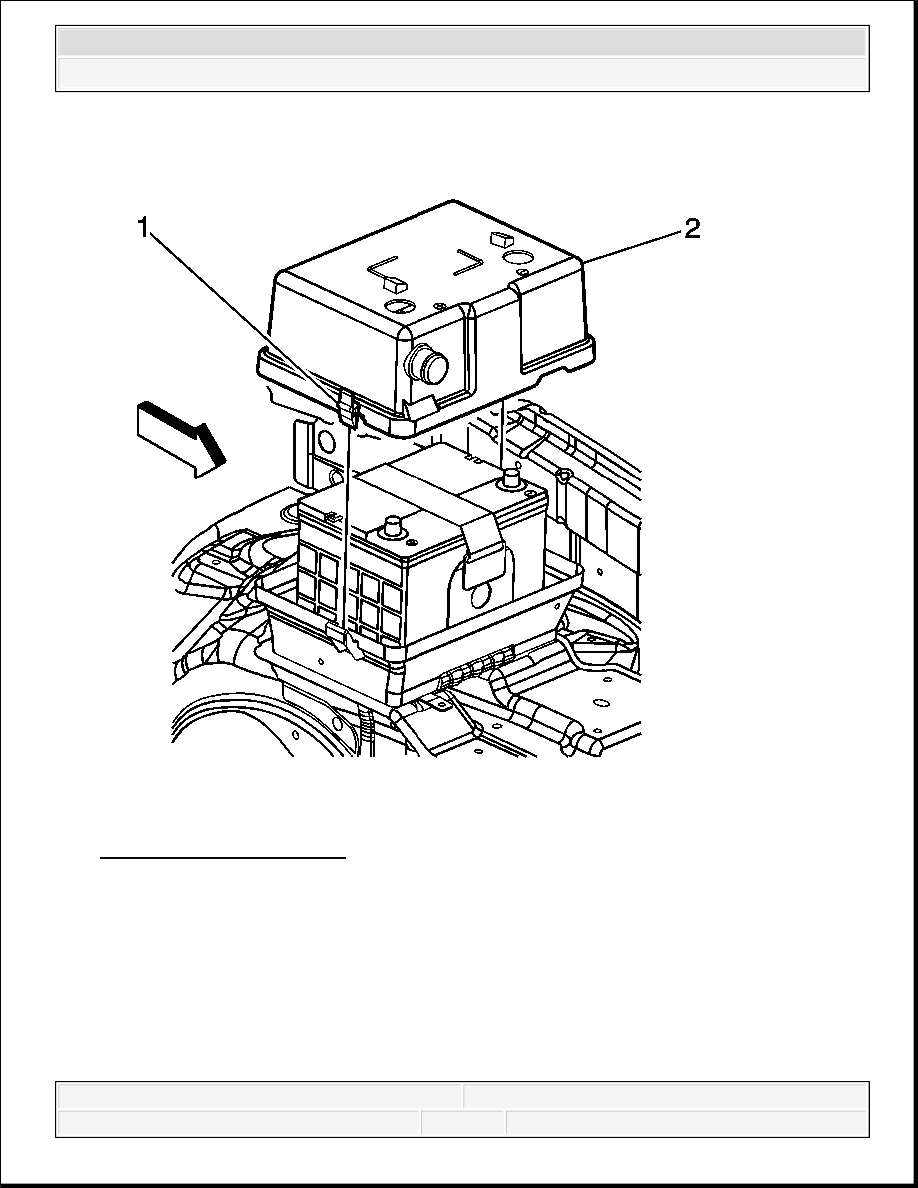

Fig. 31: Upper Battery Box
Courtesy of GENERAL MOTORS CORP.

6. Press the locking tabs (1) inward in order to remove the upper battery box (2) from the

lower battery box.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

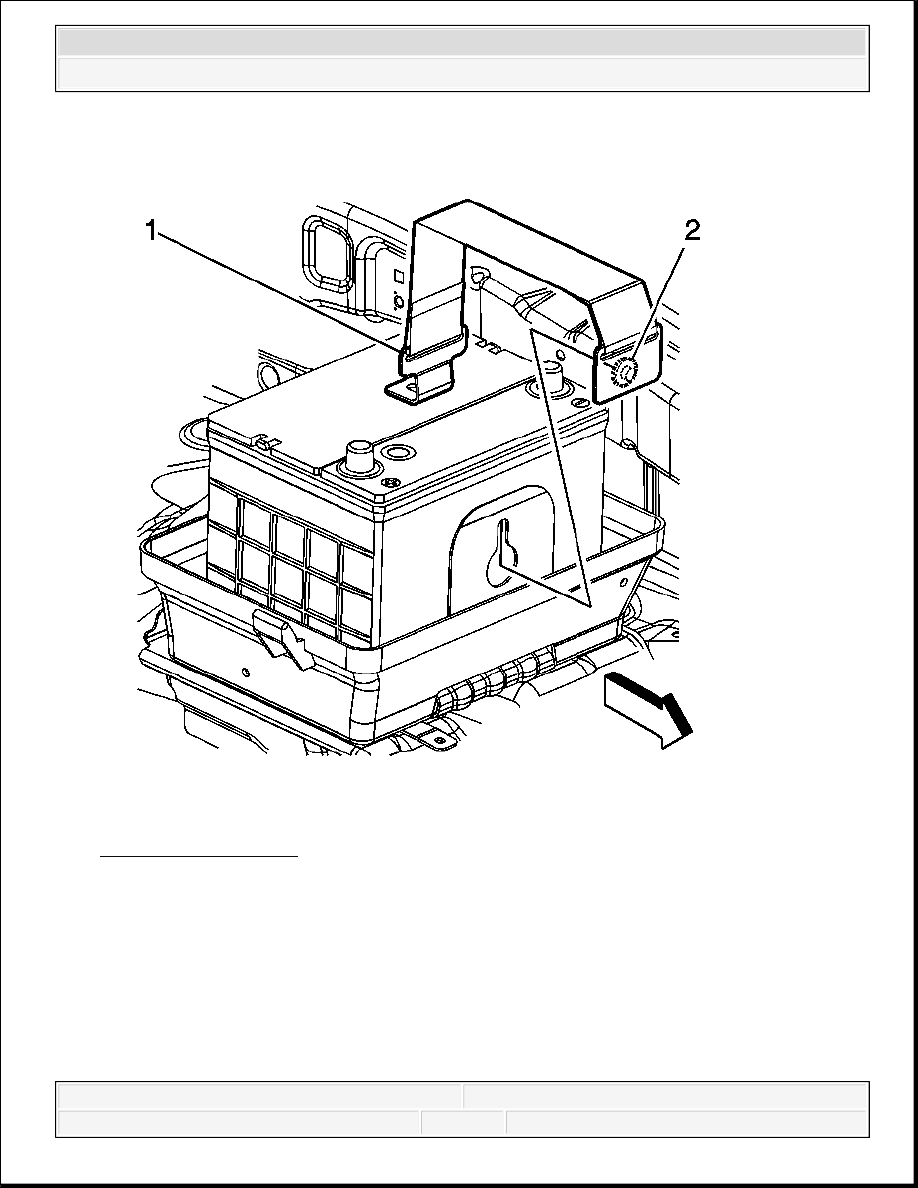

Fig. 32: Battery Strap
Courtesy of GENERAL MOTORS CORP.

7. Disengage the battery strap pin (2) from the battery tray bracket stopper.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

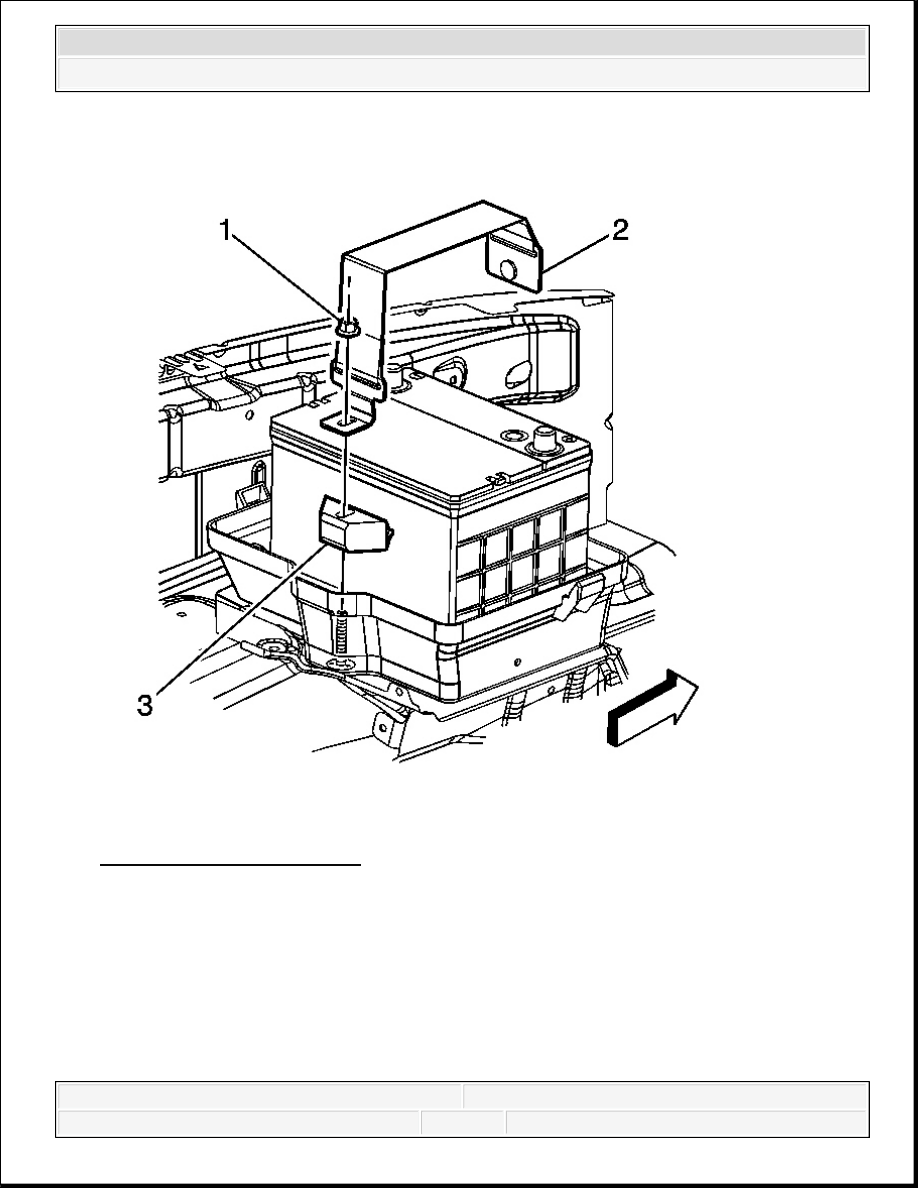

Fig. 33: Battery Strap & Nut
Courtesy of GENERAL MOTORS CORP.

8. Remove the battery retainer nut (1).

9. Remove the battery tray strap (2).

10. Remove the battery retainer (3).



2006 Hummer H3

2006 ENGINE Engine Electrical - H3

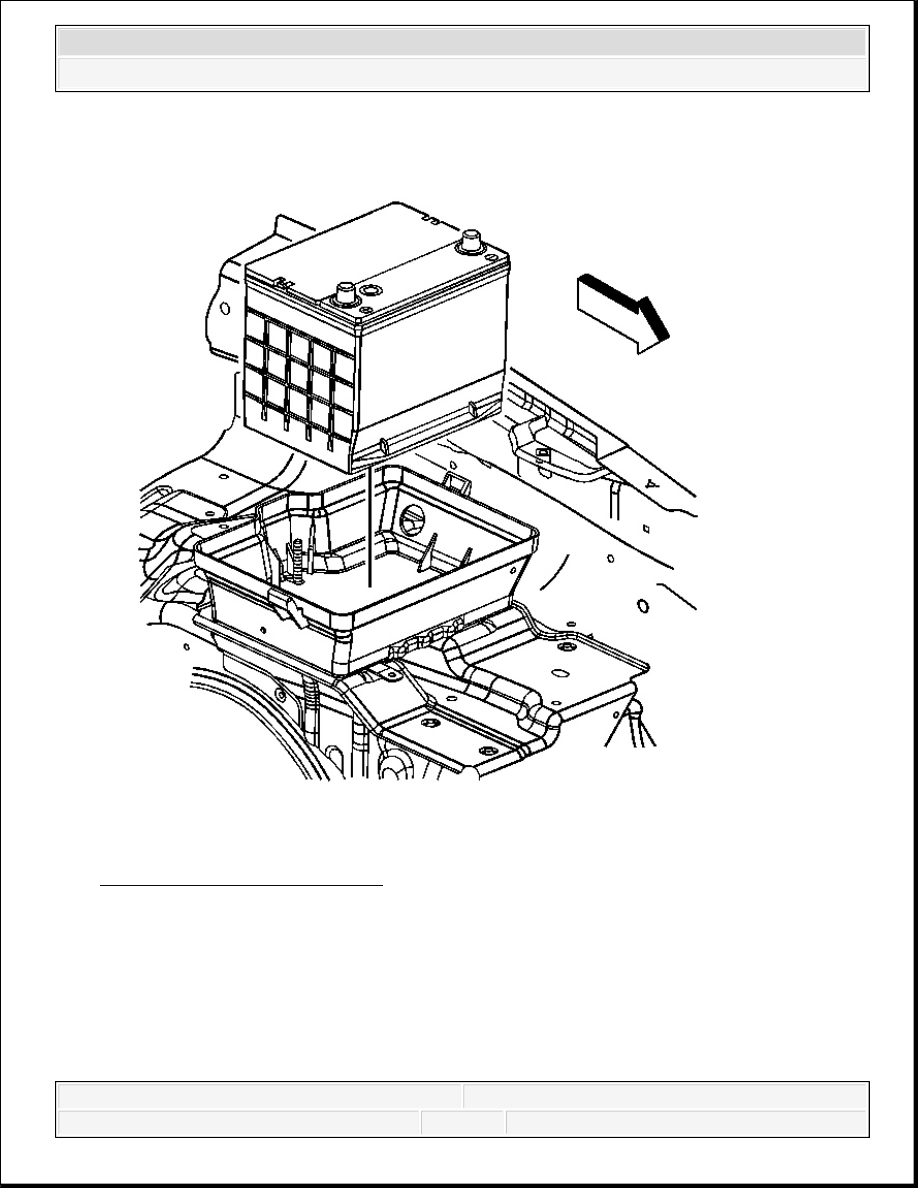

Fig. 34: Remove/Install Battery
Courtesy of GENERAL MOTORS CORP.

11. Remove the battery from the lower battery box.

Installation Procedure
