Fig. 11: View Of Battery Cables
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the negative battery cable. Refer to Battery Negative Cable

Disconnect/Connect Procedure.

2. Open the protective cover to access the positive battery cable terminal.

3. Loosen the positive battery cable nut (3).

4. Remove the positive battery cable (4) from the battery.

5. Remove the bolt (1) securing the negative battery cable ground (2) to the battery tray.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



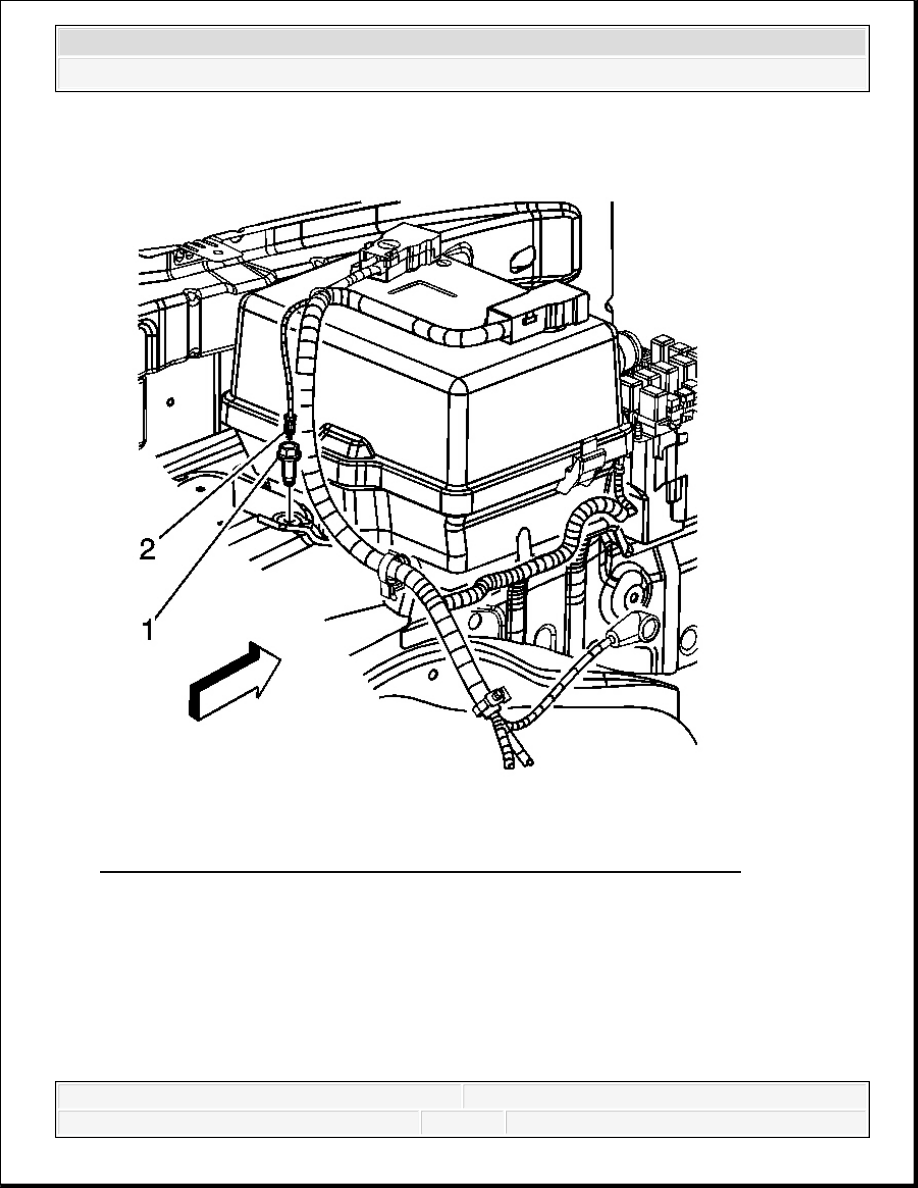

Fig. 12: Bolt Securing Negative Battery Cable Ground To Battery Tray
Courtesy of GENERAL MOTORS CORP.

6. Press the locking tabs inward in order the remove the underhood fuse block cover from the

underhood fuse block.

7. Remove the nuts (1) securing the battery cables to the underhood fuse block.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



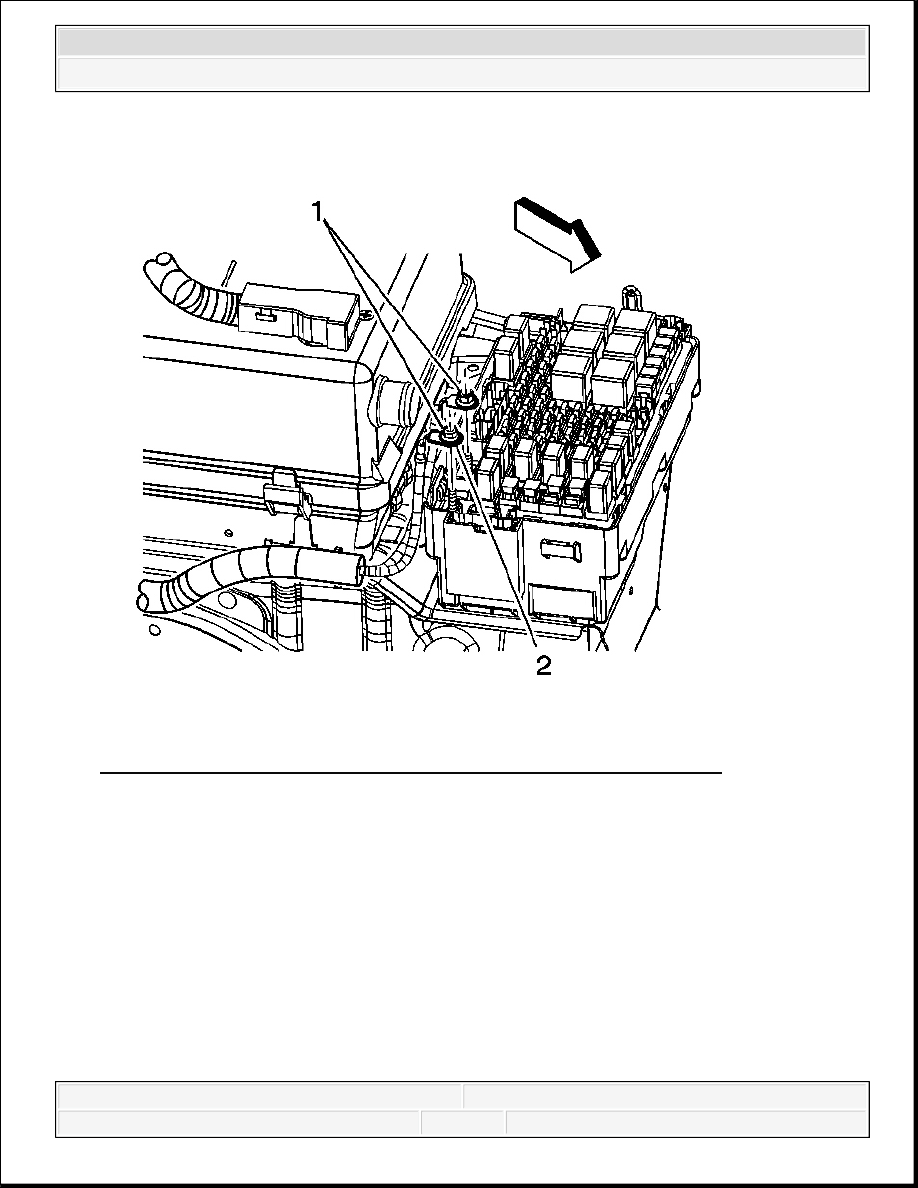

Fig. 13: Nuts Securing The Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

8. Remove the battery cable harness clips (1, 2) from the battery tray.



2006 Hummer H3

2006 ENGINE Engine Electrical - H3



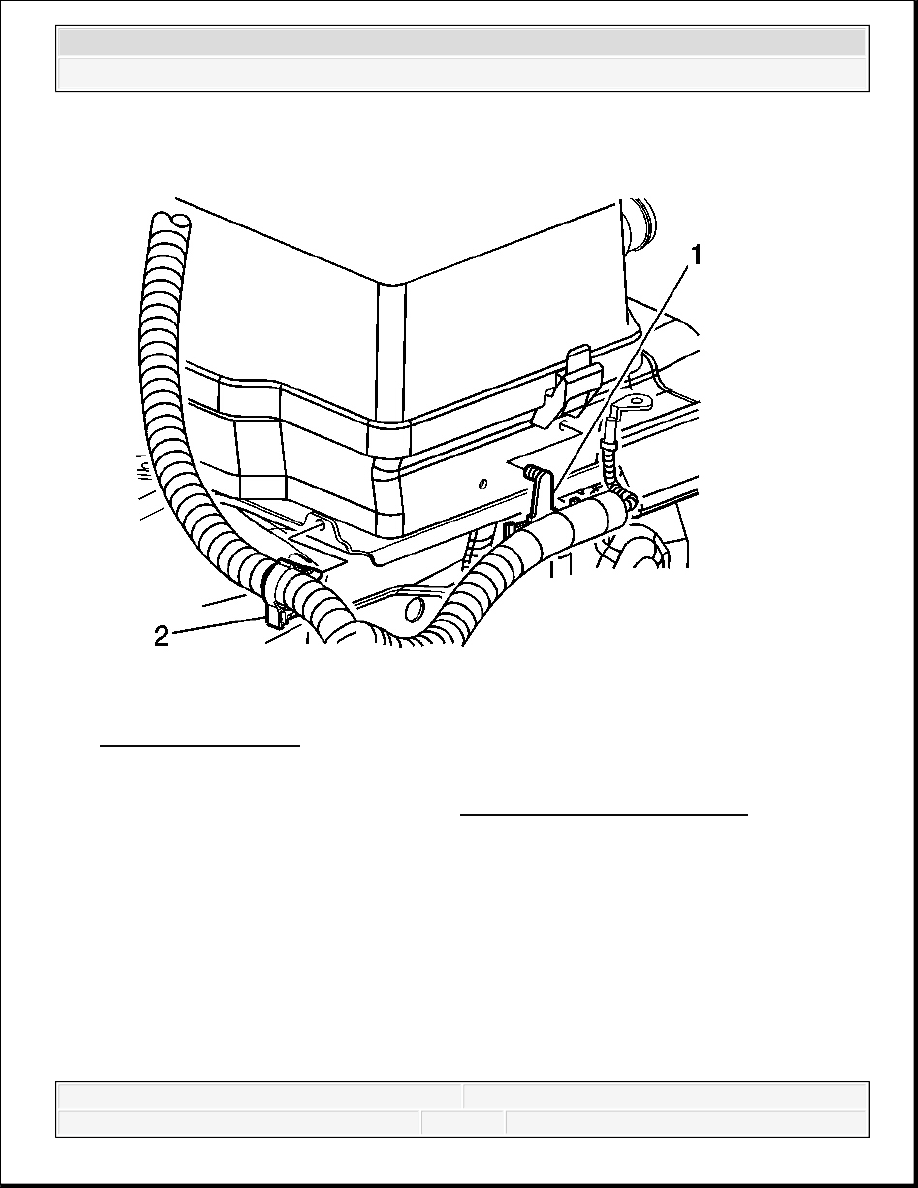

Fig. 14: Harness Clips
Courtesy of GENERAL MOTORS CORP.

9. Remove the left wheelhouse liner. Refer to Wheelhouse Panel Replacement .
