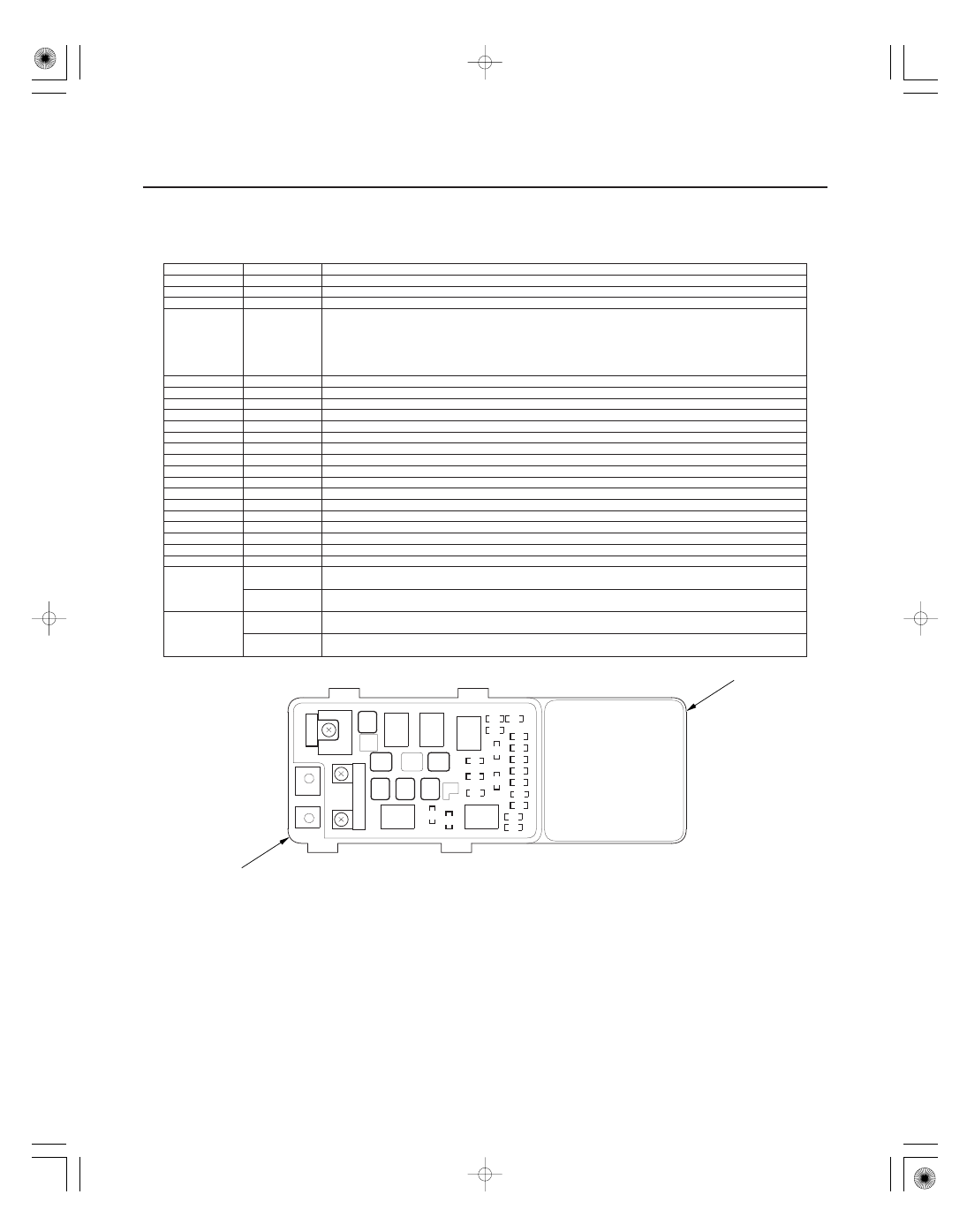

Under-hood Fuse/Relay Box

Fuse Number

Amps

Component(s) or Circuit(s) Protected

22-64

Power Distribution

Fuse to Components Index

RELAY CONTROL MODULE

UNDER-HOOD FUSE/RELAY BOX

2

3

4

5

1

16

17

19

18

20

11

12

14

13

15

21

22

10

6

7

8

9

23 (P/W)

23 (IG)

1

10 A

Left headlight (low beam)

2

Not used

3

10 A

Left headlight (high beam)

4

15 A

Ambient light, Audio unit, Audio remote switch light, Dash lights brightness controller light, Cargo area
light switch light, Console box light 2, Cruise control main switch light, Front side marker lights, Glove
box light, Hazard warning switch light, HVAC control unit light/Climate control unit light, Interior light
switch light, License plate light, Moonroof switch light, Navigation display unit, Navigation unit, Power
mirror switch light, Relay control module, Seat heater switch lights, Select/reset switch light, Taillights,
VSA OFF switch light, VTM-4 switch light

5

10 A

Right headlight (high beam)

6

10 A

Right headlight (low beam)

7

7.5 A

Relay control module

8

15 A

CMP sensor, CKP sensor A/B, Injectors, Data link connector, PCM, PGM-FI main relay 1, ETCS relay

9

15 A

PCM (via ETCS relay)

10

Not used

11

15 A

Seat heaters (via seat heater relay)

12

7.5 A

A/C compressor clutch (via A/C compressor clutch relay)

13

20 A

Brake lights, High mount brake light, MICU, PCM, Horns (via relay module), Relay control module

14

20 A

Heated windshield wiper area

15

40 A

No. 5 through No. 9 fuses in the under-dash fuse/relay box

16

15 A

Turn signal/hazard relay

17

40 A

No. 1 through No. 4 fuses in the under-dash fuse/relay box

18

Not used

19

30A

Radiator fan motor (via radiator fan relay)

20

30 A

A/C condenser fan motor (via A/C condenser fan relay)

21

40 A

Blower motor (via blower motor relay)

22

120 A

(BAT)

Battery, Power distribution

40 A

(SEAT)

No. 12 through No. 17 fuses in the under-dash fuse/relay box

23

50 A

(IG)

Ignition switch (BAT), No. 33 fuse in the under-dash fuse/relay box

50 A

(P/W)

Power window relay, No. 24 through No. 28 fuses in the under-dash fuse/relay box

―――

―――

―――

―――

―――

Under-dash Fuse/Relay Box

Fuse Number

Amps

Component(s) or Circuit(s) Protected

22-65

1

7.5 A

Cargo area light relay

2

15 A

Ignition coil (IG) relay
Ignition coils (via ignition coil relay)

3

10 A

Daytime running lights relay (Canada), MICU

4

15 A

These components via A/F sensor relay: A/F sensors (Bank 1, Bank 2), EVAP canister vent shut valve,
Secondary heated oxygen sensors (Bank 1, Bank 2), Vehicle speed sensor

5

20 A

Audio unit

6

10 A

Ambient light, Ceiling light, Console box light 1, Courtesy lights, Map lights, Vanity mirror lights

7

7.5 A

Combination switch control unit, Door multiplex control unit, Gauge control module, Ignition key light,
Immobilizer control unit-receiver, Imoes unit (’07-08 Canada models, ’08 USA models), Navigation
display unit, Navigation unit, Security indicator, XM receiver, MICU

8

20 A

MICU

9

10 A

Rear accessory power socket (via accessory power socket relay)

10

7.5 A

ODS unit (’07-08 models), OPDS unit (2006 model), SRS unit

11

30 A

Windshield wiper motor

12

Not used

13

10A

Driver’s power lumber support motor

14

20 A

Driver’s power seat slide motor and front up-down motor

15

Not used

16

20 A

Driver’s power seat recline motor and rear up-down motor

17

Not used

18

15 A

Alternator, Brake pedal position switch, Cruise control main switch, ELD unit, EVAP canister purge valve,
PCM, VTM-4 relay

19

15 A

PCM, Immobilizer control unit-receiver, Imoes unit (’07-08 Canada models, ’08 USA models)
Fuel pump (via fuel pump relay)

20

7.5 A

Electrical compass, Windshield washer motor

21

7.5 A

Headlight switch, Combination switch control unit, Dash lights brightness controller, Door multiplex
control unit, Front passenger’s airbag cutoff indicator, Front passenger’s power window switch indicator,
Gauge control module, MICU, Relay control module, Shift lock solenoid, TPMS control unit, VTM-4
control unit, VTM-4 switch

22

10 A

SRS unit

23

7.5 A

Radiator fan relay (via A/C diode), PCM (via A/F sensor relay)

24

20 A

Left rear power window motor

25

20 A

Right rear power window motor

26

20 A

Front passenger’s power window motor

27

20 A

Back power window motor

28

20 A

Power window master switch

29

Not used

30

7.5 A

A/C compressor clutch relay, A/C condenser fan relay, Blower motor relay, Fan control relay, Heated
windshield wiper area relay, HVAC control unit/Climate control unit, Power mirror defoggers, power
mirror actuators, Recirculation control motor, Seat heater relay, Trailer lighting relay (optional)

31

7.5 A

Steering angle sensor, Yaw rate-lateral acceleration sensor, VSA modulator-control unit

32

7.5A

Accessory power socket relays, Audio unit, Front accessory power socket relay, Gauge control module,
Ignition key switch, MICU, Navigation display unit, Navigation unit

33

Not used

(cont’d)

０２

22-66

Power Distribution

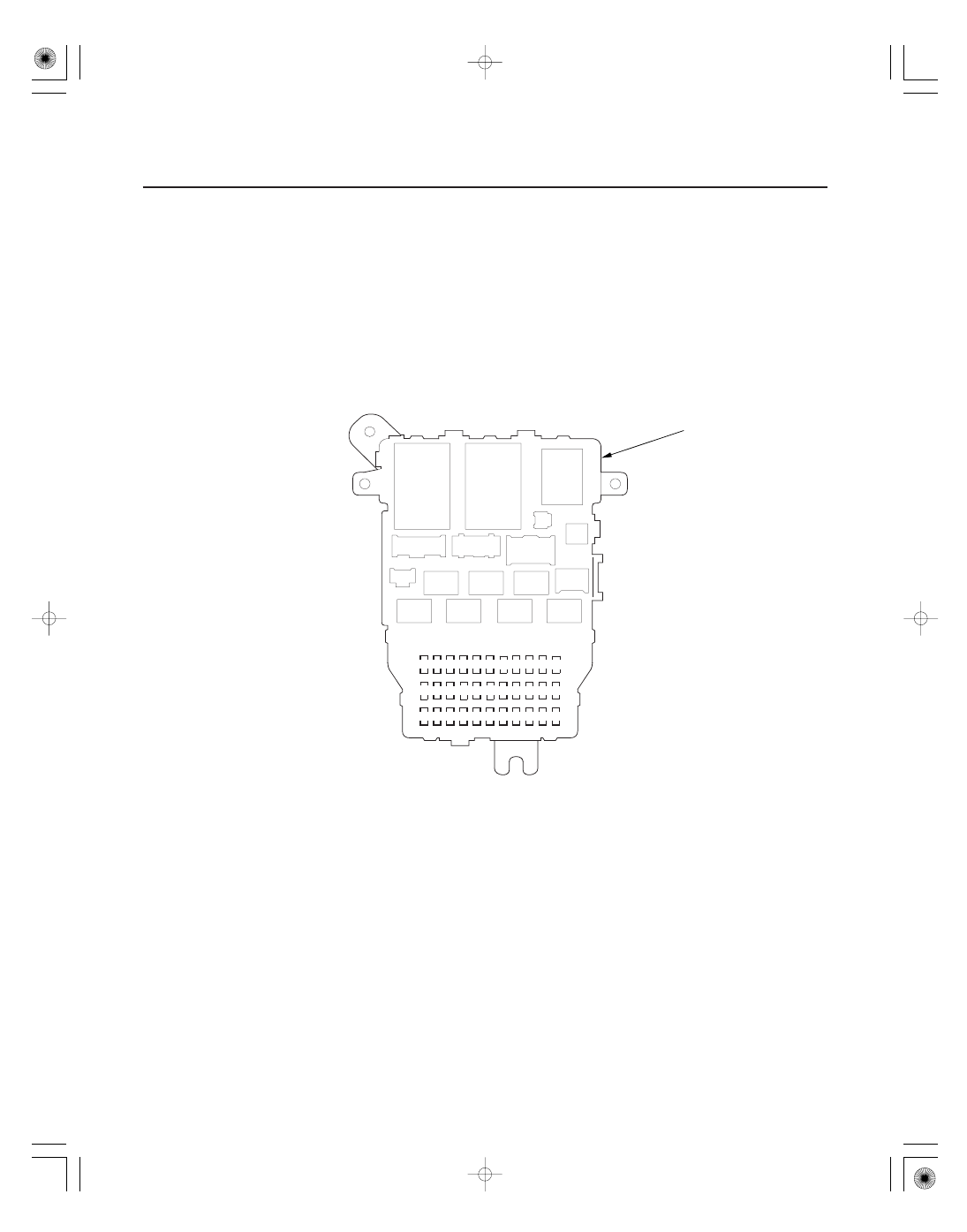

Fuse to Components Index (cont’d)

UNDER-DASH
FUSE/RELAY BOX

2 3 4 5

1

16 17

19

18

20

11

12

14

13

15

26 27

29

28

30

21 22

24

23

25

31 32 33

10

6 7 8 9

＋

＋
＋

＋
＋
＋
＋

０３

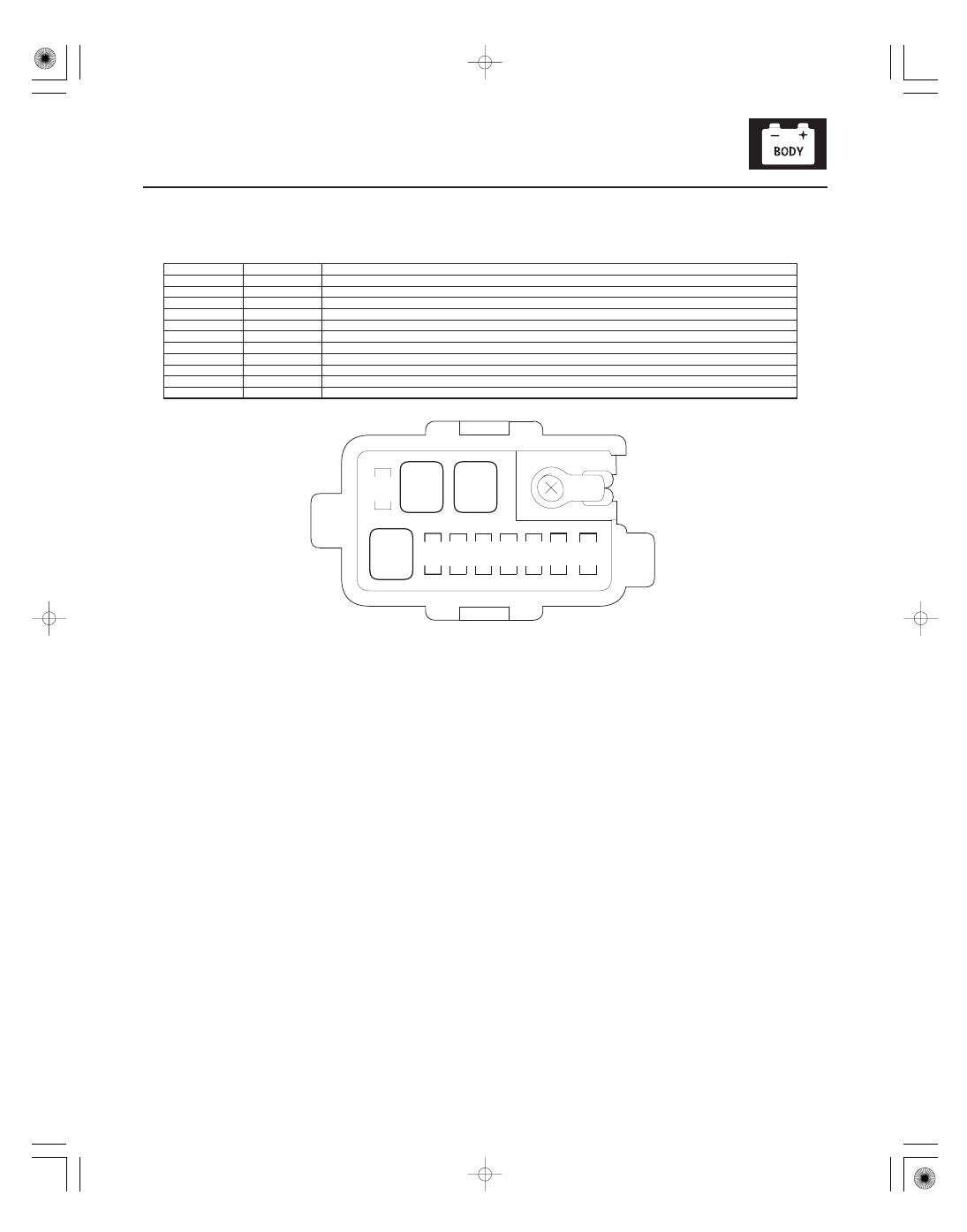

Auxiliary Under-hood Fuse Box

Fuse Number

Amps

Component(s) or Circuit(s) Protected

22-67

2

3

4

5

1

11

10

6

7

8

9

1

7.5 A

Trailer lighting connector (

B BACK LT)

2

20 A

VSA modulator-control unit (

B SOL)

3

40 A

VSA modulator-control unit (

B MTR)

4

20 A

VTM-4 control unit (via VTM-4 relay)

5

15 A

Front accessory power sockets (via front accessory power socket relay)

6

20 A

Trailer lighting connector (

B BRAKE)

7

20 A

Trailer lighting connector (

B SMALL)

8

7.5 A

Trailer lighting connector (

B HAZ)

9

20 A

Trailer lighting connector (

B CHARGE)

10

7.5 A

TPMS control unit

11

20 A

Moonroof motor (via moonroof open and close relays)
