DTC 26:

DTC 27:

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

19-65

19-65

Lateral Acceleration Sensor (Sensor

Unit)

Steering Angle Sensor (Hardware)

1. Check for DTCs with the HDS (see page 19-41).

Troubleshoot DTC 91 or 92, and recheck.

Go to step 2.

2. Turn the ignition switch OFF.

3. Substitute a known-good yaw rate-lateral

acceleration sensor (see page 19-92).

4. Clear the DTCs with the HDS (see page 19-41).

5. Turn the ignition switch OFF, then turn it ON (II).

6. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

Replace the original yaw rate-lateral

acceleration sensor (see page 19-92).

1. Check for DTCs with the HDS (see page 19-41).

Troubleshoot DTC 91 or 92, and recheck.

Go to step 2.

2. Turn the ignition switch OFF.

3. Check the installation of the steering angle sensor.

Go to step 7.

Go to step 4.

4. Do the steering angle sensor point writing

(see page 19-92).

5. Clear the DTCs with the HDS (see page 19-41).

6. Turn the ignition switch OFF, then turn it ON (II).

7. Check for DTCs with the HDS (see page 19-41).

The system is OK at this time.

Go to step 8.

8. Substitute a known-good steering angle sensor

(see page 19-91).

9. Clear the DTCs with the HDS (see page 19-41).

10. Turn the ignition switch OFF, then turn it ON (II).

11. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

Replace the original steering angle sensor

(see page 19-91).

Ar e DT C 91 or 92 indicated with DT C 26 at the
same time?

Does the V SA indicator come on, and is DT C 26
indicated?

Is DT C 91 or 92 indicated with DT C 27 at the
same time?

Is the steer ing angle sensor installed cor r ectly?

Does the V SA system indicator come on, and is
DT C 27 indicated?

Does the V SA system indicator come on, and is
DT C 27 indicated?

ＳＪＣ８Ａ００Ｋ８０１０００８１３１０ＦＡＡＴ００

ＳＪＣ８Ａ００Ｋ８０１０００８１４５０ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC 31, 32, 33, 34, 35, 36, 37, 38:

DTC 45, 46, 47, 48:

YES

NO

YES

NO

YES

NO

YES

NO

19-66

19-66

VSA System Components

DTC Troubleshooting (cont’d)

ABS

Solenoid

VSA Solenoid

1. Check for DTCs with the HDS (see page 19-41).

Troubleshoot DTC 54, and recheck.

Go to step 2.

2. Clear the DTCs with the HDS (see page 19-41).

3. Turn the ignition switch OFF, then turn it ON (II).

4. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

The system is OK at this time.

1. Check for DTCs with the HDS (see page 19-41).

Troubleshoot DTC 54, and recheck.

Go to step 2.

2. Clear the DTCs with the HDS (see page 19-41).

3. Turn the ignition switch OFF, then turn it ON (II).

4. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

The system is OK at this time.

Is DT C 54 indicated with DT C 31, 32, 33, 34, 35,
36, 37 , and/ or 38 at the same time?

Does the ABS indicator come on and ar e DT C 31,
32, 33, 34, 35, 36, 37 , and/ or 38 indicated?

Is DT C 54 indicated with DT C 45, 46, 47 , and/ or
48 at the same time?

Does the ABS indicator come on and ar e DT C 45,
46, 47 , and/ or 48 indicated?

ＳＪＣ８Ａ００Ｋ８０１０００８１５１０ＦＡＡＴ００

０１

ＳＪＣ８Ａ００Ｋ８０１０００８１５２０ＦＡＡＴ００

＋

−

−

−

−

−

−

DTC 51:

DTC 52:

YES

NO

YES

NO

YES

NO

19-67

19-67

VSA MODULATOR-CONTROL UNIT 46P CONNECTOR

B MOT

(WHT)

Motor Locked

Motor Stuck OFF

1. Clear the DTCs with the HDS (see page 19-41).

2. Test-drive the vehicle at 10 mph (15 km/h) or more.

3. Check for DTCs with the HDS (see page 19-41).

Replace the VSA modulator-control unit

(see page 19-94).

The system is OK at this time.

1. Check the No. 3 (40 A) fuse in the auxiliary under-

hood fuse box.

Reinstall the checked fuse, and go to step 4.

Go to step 2.

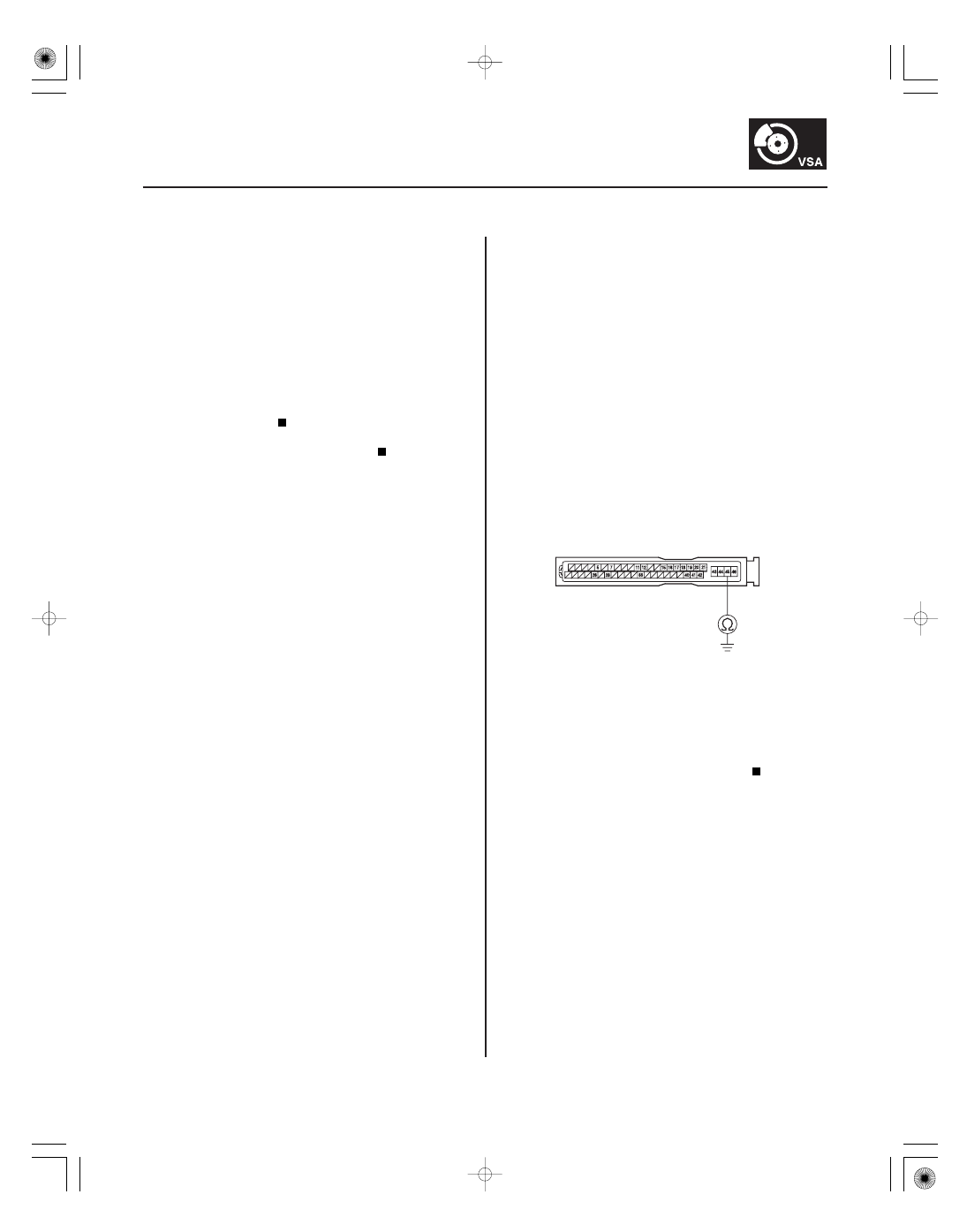

2. Disconnect the VSA modulator-control unit 46P

connector.

3. Check for continuity between VSA modulator-

control unit 46P connector terminal No. 45 and
body ground.

Repair short to body ground in the wire

between No. 3 (40 A) fuse in the under-hood fuse
box and the VSA modulator-control unit.

Install a new No. 3 (40 A) fuse, then go to

step 4.

(cont’d)

Wire side of female terminals

Does the ABS indicator come on, and is DT C 51
indicated?

Is the f use OK ?

Is ther e continuity?

０２

０３

＋

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

19-68

VSA System Components

DTC Troubleshooting (cont’d)

VSA MODULATOR-CONTROL UNIT 46P CONNECTOR

B MOT

(WHT)

VSA MODULATOR-CONTROL UNIT 46P CONNECTOR

GND2
(BLK)

GND1 (BLK)

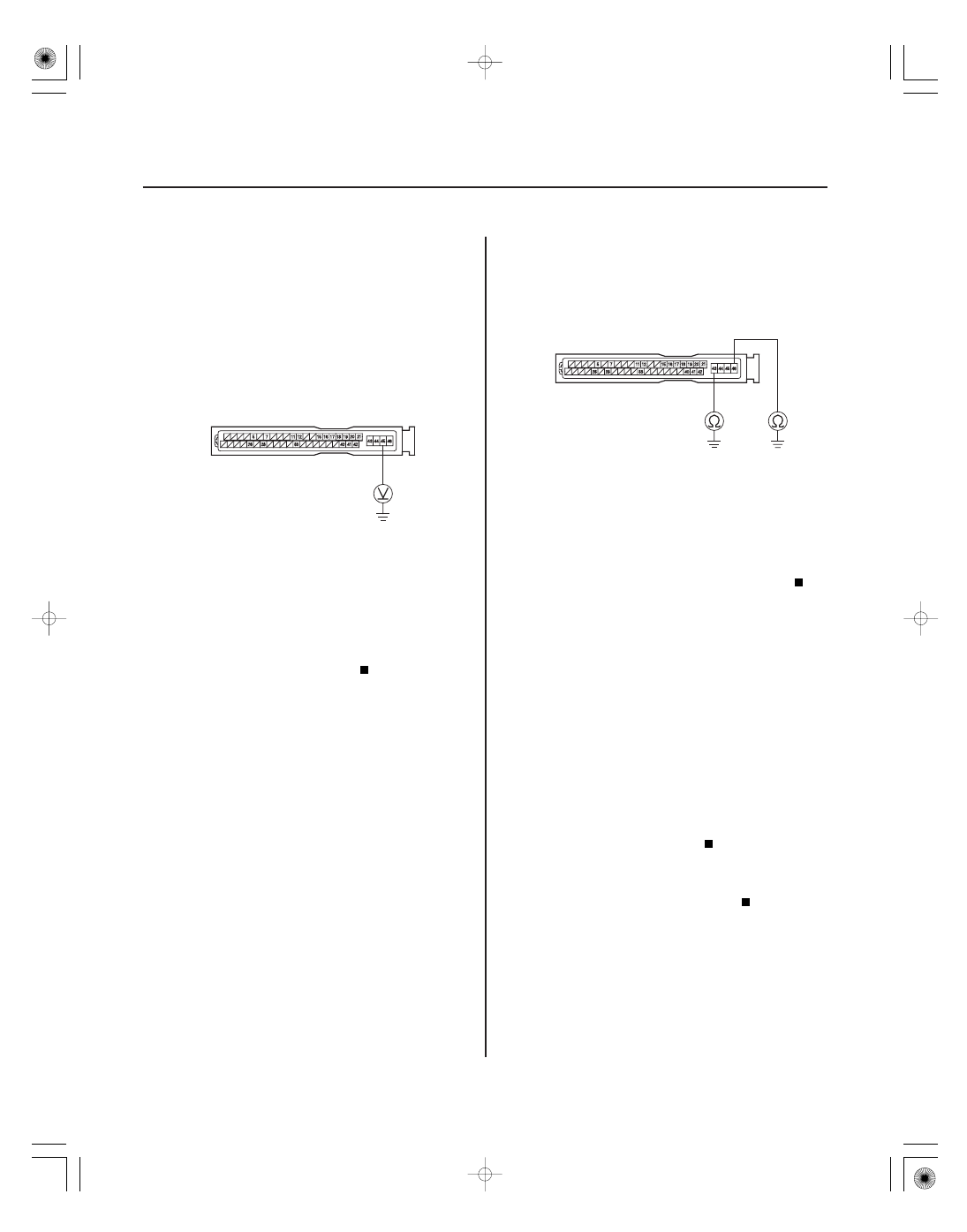

4. Disconnect the VSA modulator-control unit 46P

connector.

5. Turn the ignition switch ON (II).

6. Measure voltage between the VSA modulator-

control unit 46P connector terminal No. 45 and
body ground.

Go to step 7.

Repair open in the wire between the No. 3

(40 A) fuse in the under-hood fuse/relay box and
the VSA modulator-control unit.

7. Check for continuity between VSA modulator-

control unit 46P connector terminals No. 43, No. 46
and body ground.

Go to step 8.

Repair open in the wire between the VSA

modulator-control unit and body ground (G302).

8. Reconnect the VSA modulator-control unit 46P

connector.

9. Turn the ignition switch ON (II).

10. Clear the DTC with the HDS.

11. Test-drive the vehicle at 10 mph (15 km/h) or more.

12. Check for DTCs with the HDS.

Check for loose terminals in the VSA

modulator-control unit 46P connector. If necessary,
substitute a known-good VSA modulator-control
unit (see page 19-94) and retest.

Intermittent failure, the system is OK at this

time. Check for loose terminals at the VSA
modulator-control unit 46P connector.

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

Is DT C 52 indicated?
