Fig. 71: Identifying Gearbox Housing

14. Place an appropriate size deep socket wrench (B) on the steering rack (C).
15. Set the steering gearbox in a press so the gearbox housing side points upward,

then press the cylinder end seal (D) and steering rack out of the steering
gearbox. Hold the steering rack to keep it from falling when pressed clear. Be
careful not to damage the inner surface of the cylinder side on the gearbox
housing with the tool.

16. Install the seal remover on a 24 "long 3/8" drive extension (A). Insert the tools

in the gearbox housing. Make sure the seal remover is securely positioned on
the backup ring edges. Be careful not to damage the inner surface of the
cylinder with the seal remover.



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































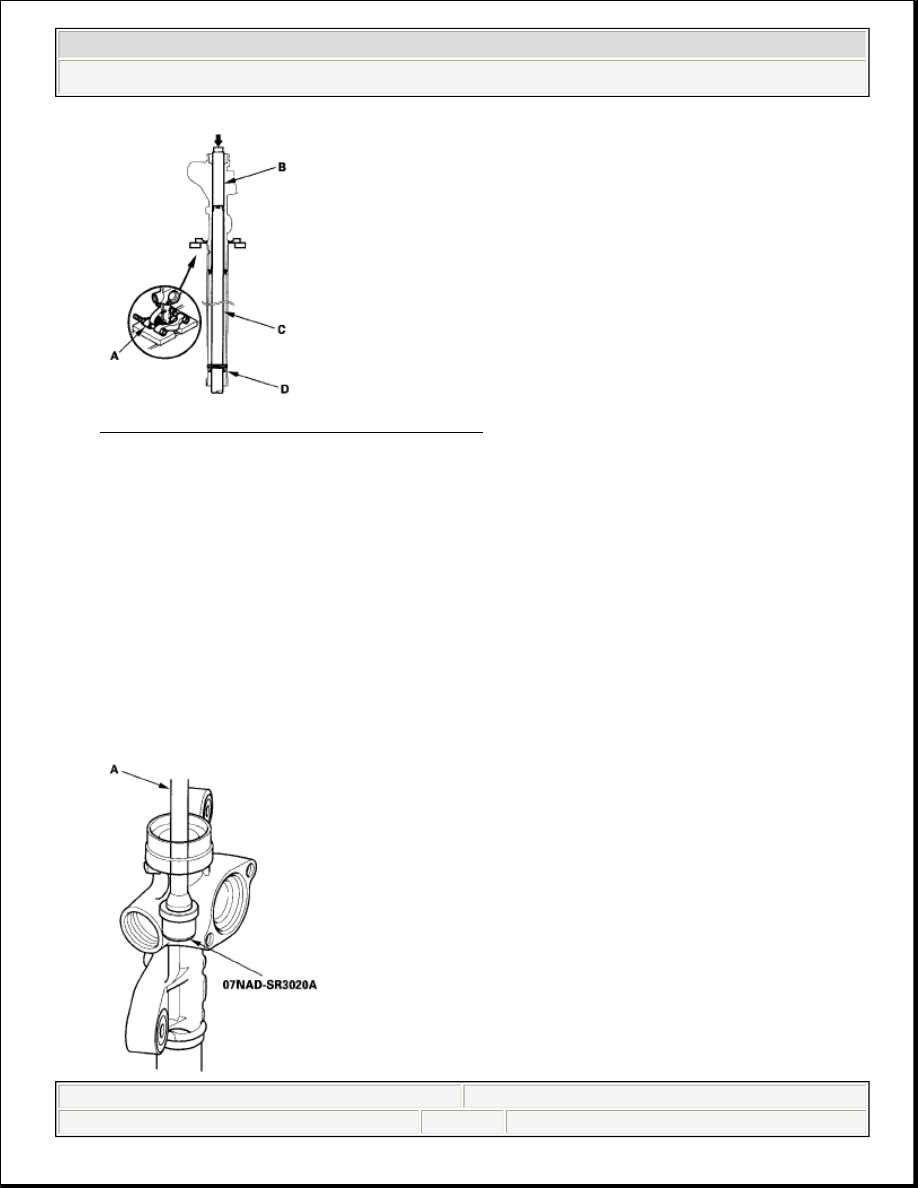

Fig. 72: Inserting Tools In Gearbox Housing

17. Place the steering gearbox in a press, then remove the cylinder end seal (A) and

backup ring (B) from the steering gearbox by pressing on the 24 "long, 3/8"
drive extension.

Note these items when pressing the cylinder end seal:

Keep the tool straight to avoid damaging the cylinder wall. Check the tool
angle, and correct it if necessary, when removing the cylinder end seal.

Use a press to remove the cylinder end seal. Do not try to remove the seal
by striking the tool; striking the tool would break the backup ring, and the
cylinder end seal would remain in the steering gearbox.

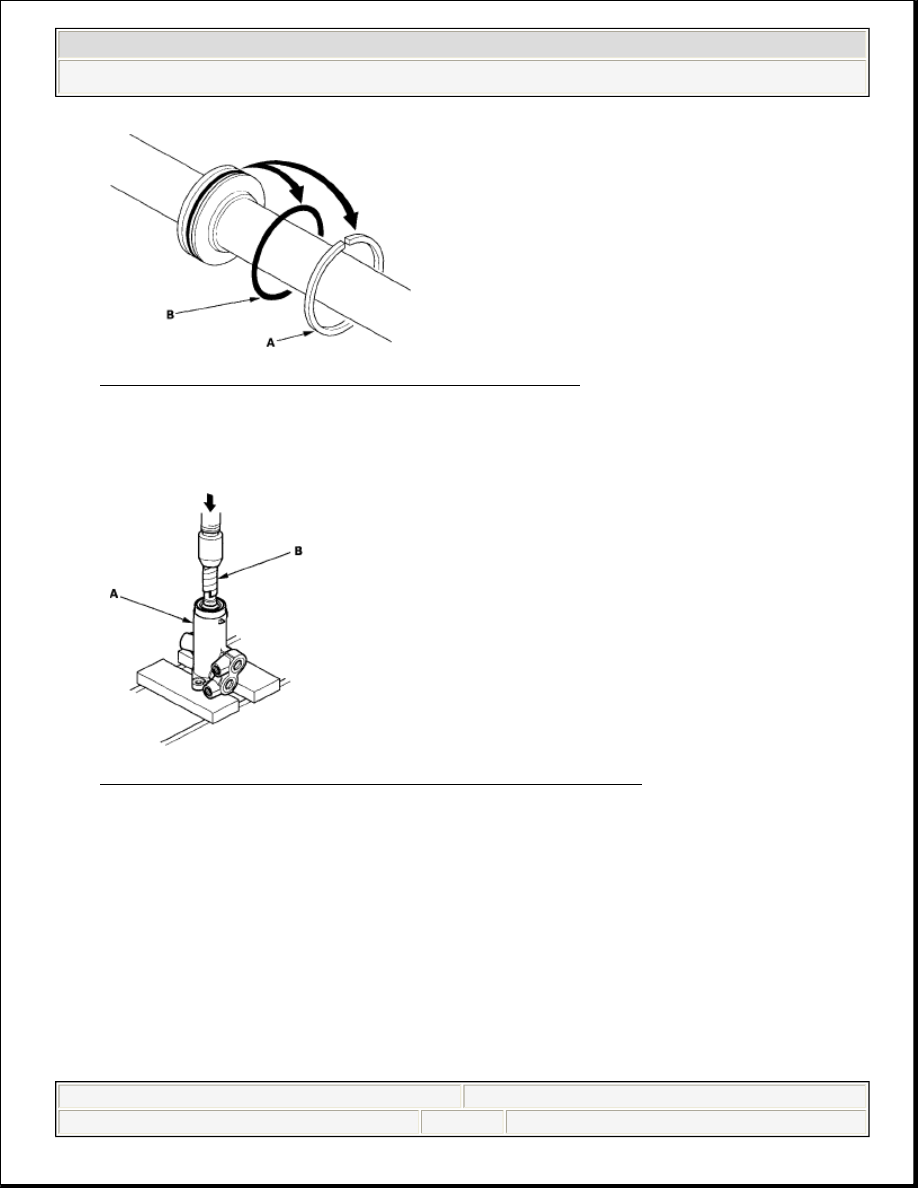

Fig. 73: Identifying Cylinder Seal And Backup Ring

18. Carefully pry the piston seal ring (A) and O-ring (B) off the rack piston. Be

careful not to damage the inside of the seal ring groove and piston edges when
removing the seal ring.



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































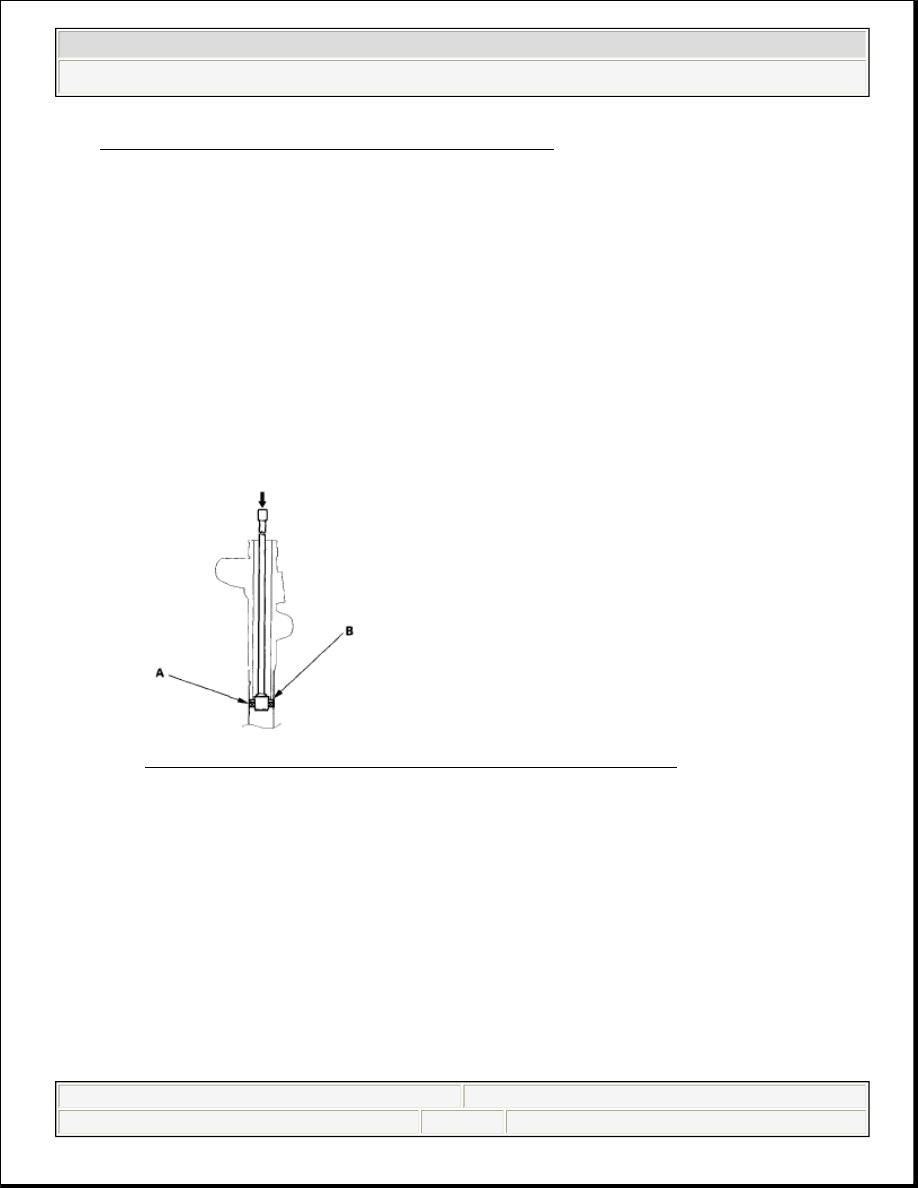

Fig. 74: Locating Piston Seal Ring And O-Ring

19. Before removing the valve housing (A), apply vinyl tape (B) to the splines on

the pinion shaft.

Fig. 75: Identifying Vinyl Of Splines On Pinion Shaft

20. Separate the valve housing from the pinion shaft/valve using a press.
21. Loosen the 16 mm flange nut (A), and remove the return line joint (B).



2008 Honda Civic EX

2006-08 STEERING Hydraulic Power Steering Components - Civic (All Except Hybrid)



































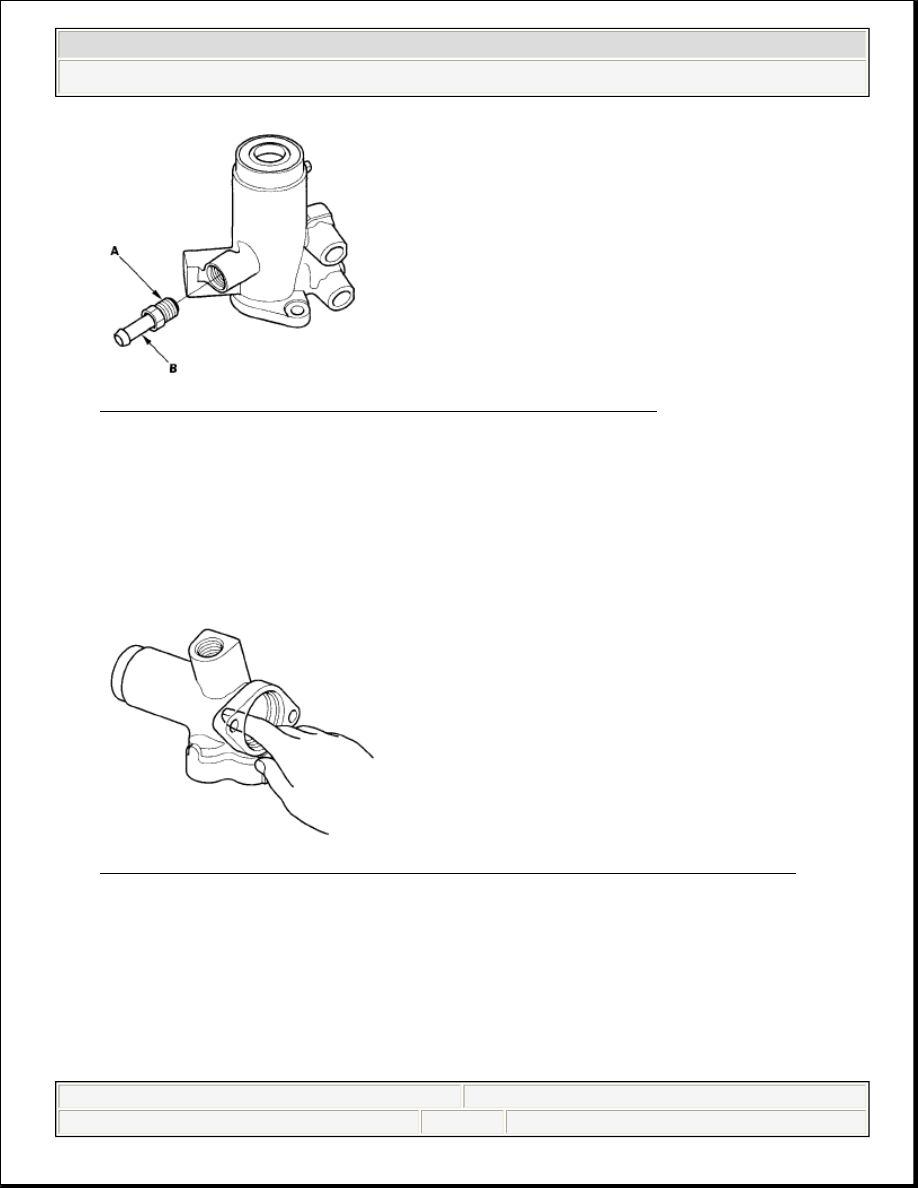

Fig. 76: Identifying Flange Nut And Return Line Joint

22. With your finger, check the inner wall of the valve housing where the seal ring

slides. If there is a step in the wall, the housing is worn. Replace it.

Fig. 77: Identifying Inner Wall Of Valve Housing With Your Finger

23. Check for wear, burrs, and other damage to the edges of the grooves in the

sleeve.

NOTE:

There may be sliding marks from the seal ring on the
wall of the valve housing. Replace the valve housing
only if the wall is stepped.

NOTE:

The pinion shaft and sleeve are a precision matched
set. If either the pinion shaft or sleeve must be
replaced, replace both parts as a set.
