mainshaft base.

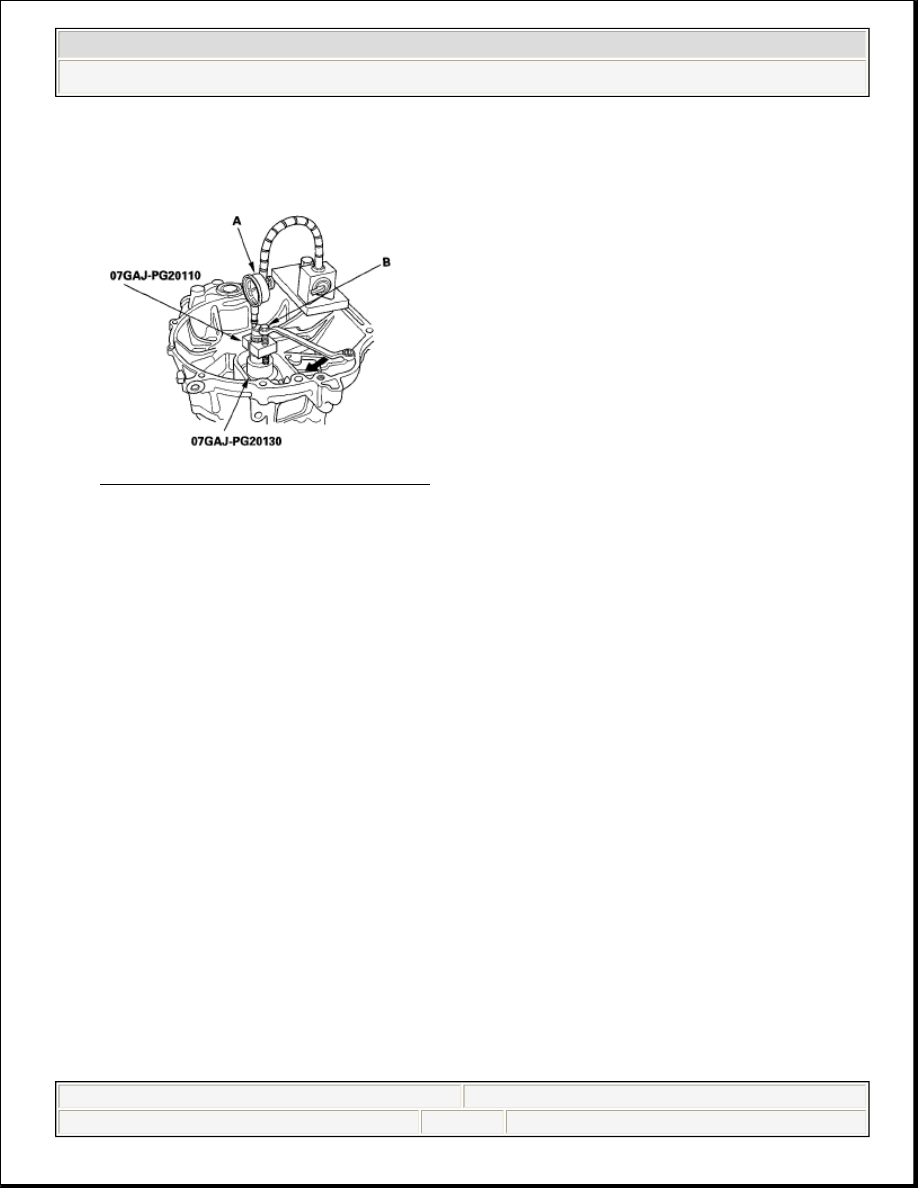

11. Zero a dial gauge (A) on the end of the mainshaft.

Fig. 171: Identifying Dial Gauge
Courtesy of AMERICAN HONDA MOTOR CO., INC.

12. Turn the mainshaft holder bolt (B) clockwise; stop turning when the dial gauge

has reached its maximum movement. The reading on the dial gauge is the
amount of mainshaft thrust clearance.

13. If the reading is within the standard, the clearance is correct. If the reading is

not within the standard, select the appropriate shim needed from the table, and
recheck the thrust clearance.

Standard: 0.11-0.17 mm (0.004-0.007 in.)

(Example)

Measure reading: 1.93 mm (0.0759 in.)

Subtract the total clearance measurement from the middle of the clearance
standard 0.14 mm (0.0056 in.).

NOTE:

Do not turn the mainshaft holder bolt more than 60
degrees after the needle of the dial gauge stops
moving. Applying more pressure with the mainshaft
holder bolt could damage the transmission.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































1.93 - 0.14 = 1.79 mm (0.0704 in.)

Select the shim closest to the amount calculated. For this example, the 1.80
mm (0.0709 in.) shim is best.

14. With oil guide plate M and the appropriate size shim installed in the

transmission housing, check the thrust clearance again to make sure the
clearance is within the standard.

72 mm Shim

PART THICKNESS CHART



Part Number

Thickness

A

23931-P21-000

0.60 mm (0.0236 in.)

B

23932-P21-000

0.63 mm (0.0248 in.)

C

23933-P21-000

0.66 mm (0.0260 in.)

D

23934-P21-000

0.69 mm (0.0271 in.)

E

23935-P21-000

0.72 mm (0.0283 in.)

F

23936-P21-000

0.75 mm (0.0295 in.)

G

23937-P21-000

0.78 mm (0.0307 in.)

H

23938-P21-000

0,81 mm (0.0319 in.)

I

23939-P21-000

0.84 mm (0.0331 in.)

J

23940-P21-000

0.87 mm (0.0343 in.)

K

23941-P21-000

0.90 mm (0.0354 in.)

L

23942-P21-000

0.93 mm (0.0366 in.)

M

23943-P21-000

0.96 mm (0.0378 in.)

N

23944-P21-000

0.99 mm (0.0390 in.)

O

23945-P21-000

1.02 mm (0.0402 in.)

P

23946-P21-000

1.05 mm (0.0413 in.)

Q

23947-P21-000

1.08 mm (0.0425 in.)

R

23948-P21-000

1.11 mm (0.0437 in.)

S

23949-P21-000

1.14 mm (0.0449 in.)

T

23950-P21-000

1.17 mm (0.0461 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































U

23951-P21-000

1.20 mm (0.0472 in.)

V

23952-P21-000

1.23 mm (0.0484 in.)

W

23953-P21-000

1.26 mm (0.0496 in.)

X

23954-P21-000

1.29 mm (0.0508 in.)

Y

23955-P21-000

1.32 mm (0.0520 in.)

Z

23956-P21-000

1.35 mm (0.0531 in.)

AA

23957-P21-000

1.38 mm (0.0543 in.)

AB

23958-P21-000

1.41 mm (0.0555 in.)

AC

23959-P21-000

1.44 mm (0.0567 in.)

AD

23960-P21-000

1.47 mm (0.0579 in.)

AE

23961-P21-000

1.50 mm (0.0591 in.)

AF

23962-P21-000

1.53 mm (0.0602 in.)

AG

23963-P21-000

1.56 mm (0.0614 in.)

AH

23964-P21-000

1.59 mm (0.0626 in.)

AI

23965-P21-000

1.62 mm (0.0638 in.)

AJ

23966-P21-000

1.65 mm (0.0650 in.)

AK

23967-P21-000

1.68 mm (0.0661 in.)

AL

23968-P21-000

1.71 mm (0.0673 in.)

AM

23969-P21-000

1.74 mm (0.0685 in.)

AN

23970-P21-000

1.77 mm (0.0697 in.)

AO

23971-P21-000

1.80 mm (0.0709 in.)

AP

23972-PPP-J00

1.83 mm (0.0720 in.)

AQ

23973-PPP-J00

1.86 mm (0.0732 in.)

AR

23974-PPP-J00

1.89 mm (0.0744 in.)

AS

23975-PPP-J00

1.92 mm (0.0756 in.)

AT

23976-PPP-J00

1.95 mm (0.0768 in.)

AV

23977-PPP-J00

1.98 mm (0.0779 in.)

AW

23978-PPP-J00

2.01 mm (0.0791 in.)

AX

23979-PPP-J00

2.04 mm (0.0803 in.)

AY

23980-PPP-J00

2.07 mm (0.0815 in.)

AZ

23981-PPP-J00

2.10 mm (0.0827 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic



































TRANSMISSION REASSEMBLY

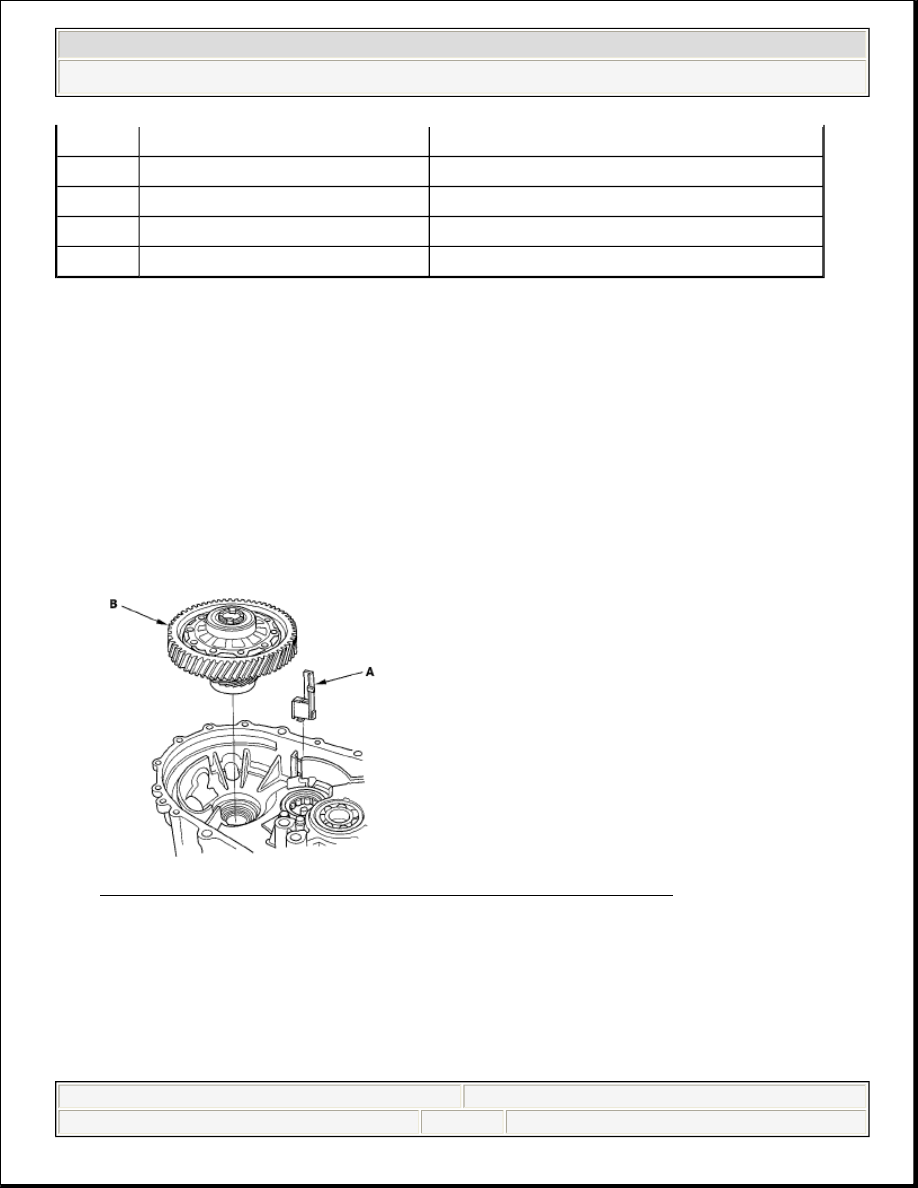

1. Install the magnet (A) and the differential assembly (B).

Fig. 172: Identifying Magnet And Differential Assembly
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Install the 28 mm spring washer (A) and the 28 mm washer (B) over the ball

bearing (C).

BA

23982-PPP-J00

2.13 mm (0.0839 in.)

BB

23983-PPP-J00

2.16 mm (0.0850 in.)

BC

23984-PPP-J00

2.19 mm (0.0862 in.)

BD

23985-PPP-J00

2.22 mm (0.0874 in.)

BE

23986-PPP-J00

2.25 mm (0.0886 in.)

NOTE:



Prior to reassembling, clean all the parts in solvent, dry
them, and apply manual transmission fluid (MTF) to any
contact surfaces.



Place the clutch housing on two pieces of wood thick
enough to keep the mainshaft from hitting the
workbench.

NOTE:

Install the spring washer in the direction shown.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (6-Speed)(Except Hybrid) - Civic
