Honda Civic. Manual - part 545

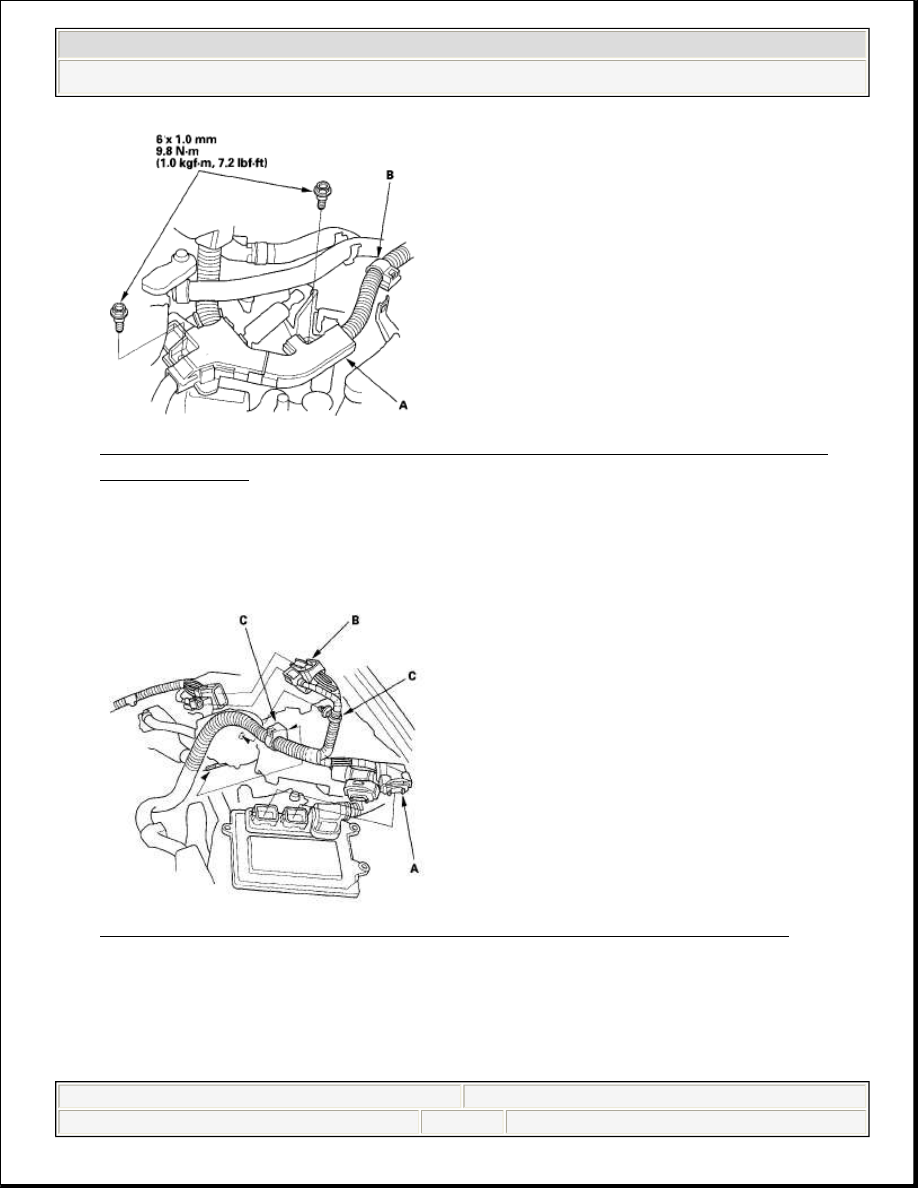

Fig. 53: Identifying Harness Holder And Harness Clamp (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

41. Connect the engine control module (ECM)/powertrain control module (PCM)

connectors (A) and engine wire harness connectors (B).

Fig. 54: Identifying Powertrain Control Module (PCM) Connectors
Courtesy of AMERICAN HONDA MOTOR CO., INC.

42. Install the harness clamps (C).
43. Install the ECM/PCM (A), then install the ECM/PCM cover (B).



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

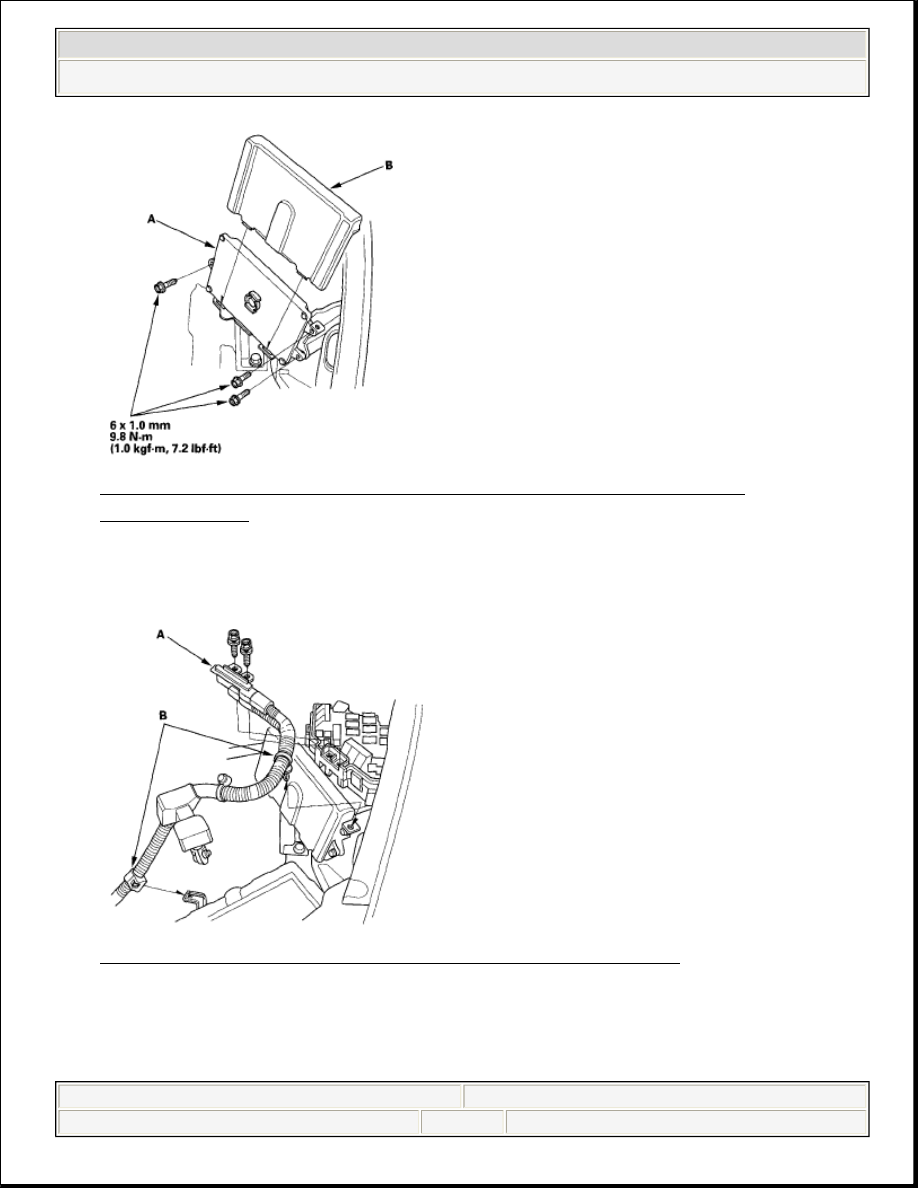

Fig. 55: Identifying ECM/PCM Cover And Bolts (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

44. Install the battery cables (A) to the under-hood fuse/relay box.

Fig. 56: Identifying Battery Cables And Harness Clamps
Courtesy of AMERICAN HONDA MOTOR CO., INC.

45. Install the harness clamps (B).
46. Install the evaporative emission (EVAP) canister hose (A), the brake booster



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































vacuum hose (B), and the power steering (P/S) hose clamp (C).

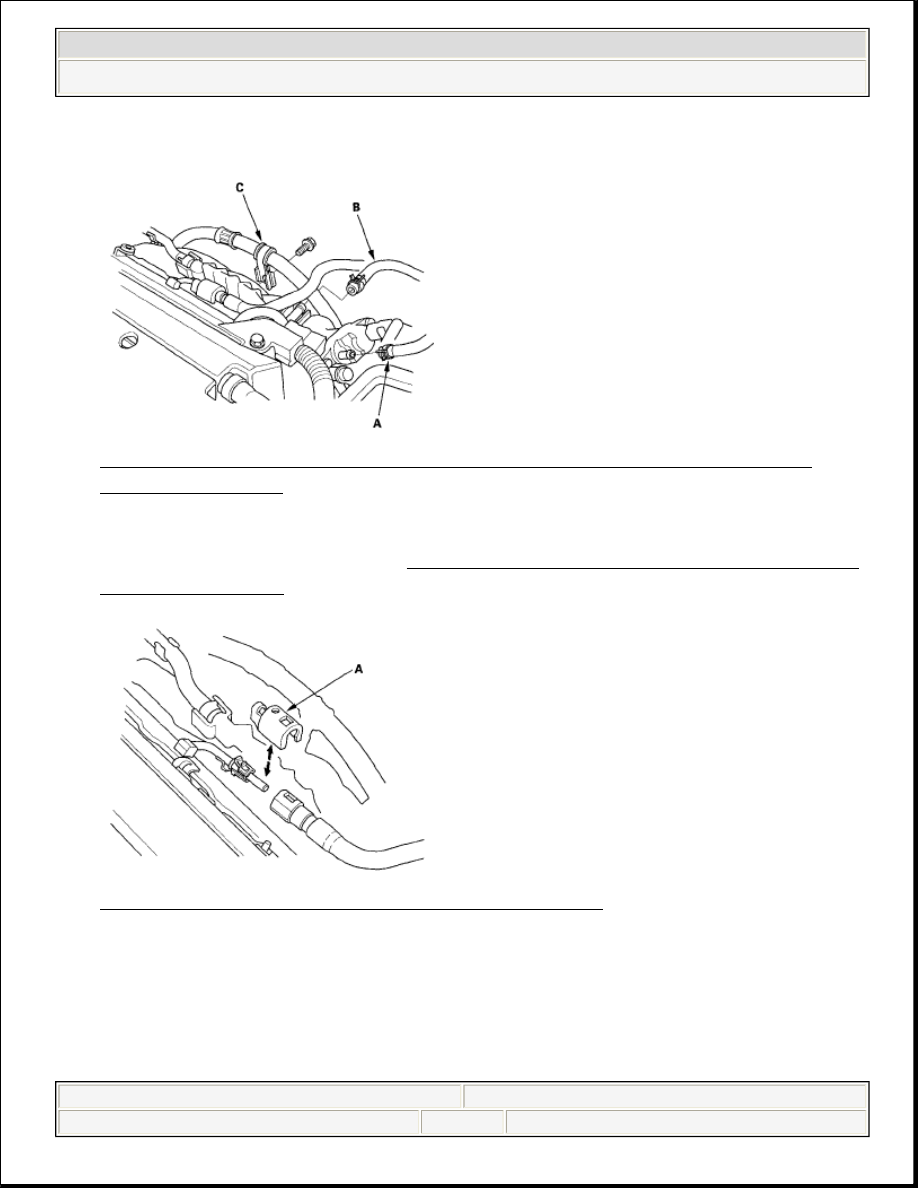

Fig. 57: Identifying Brake Booster Vacuum Hose And Power Steering
(P/S) Hose Clamp
Courtesy of AMERICAN HONDA MOTOR CO., INC.

47. Connect the fuel feed hose (see FUEL LINE/QUICK-CONNECT FITTING

INSTALLATION ), then install the quick-connect fitting cover (A).

Fig. 58: Identifying Quick-Connect Fitting Cover
Courtesy of AMERICAN HONDA MOTOR CO., INC.

48. Install the injector cover.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

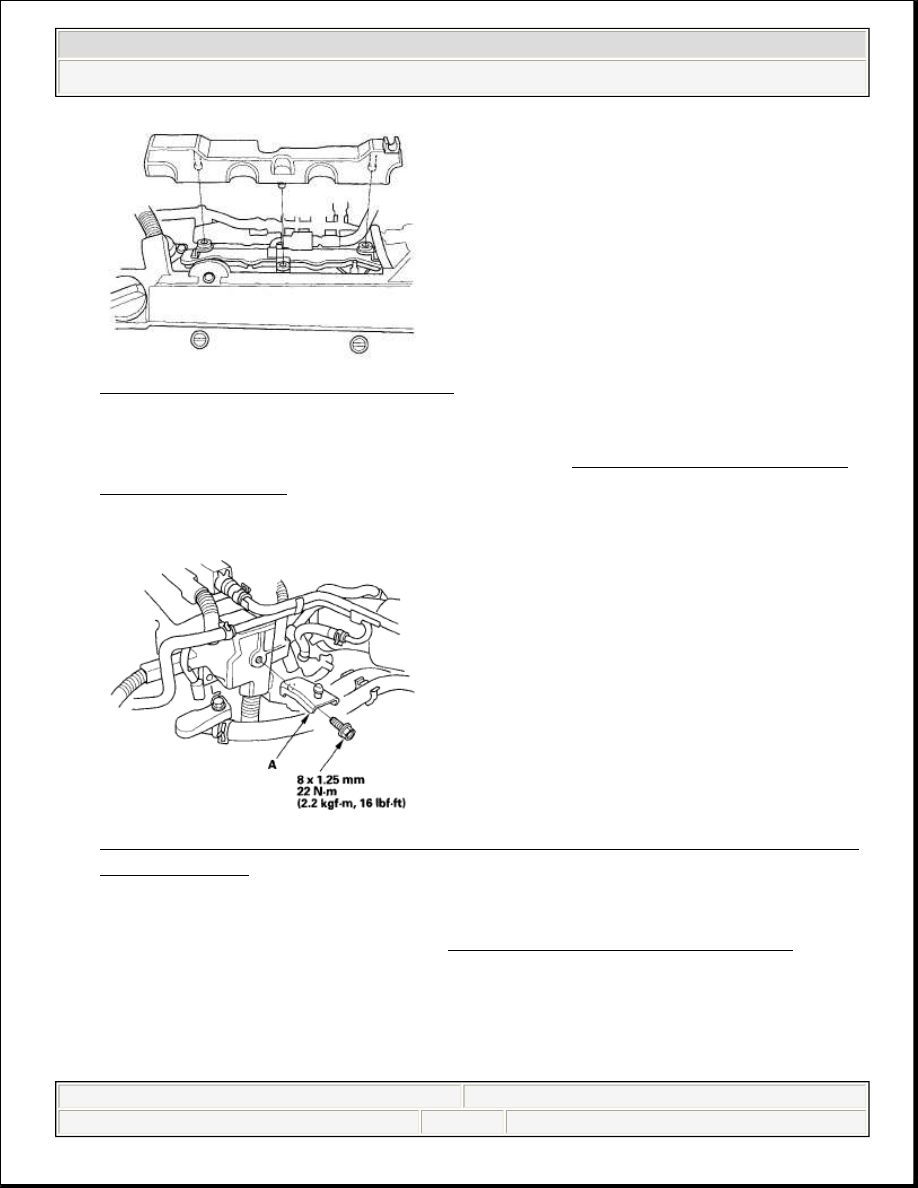

Fig. 59: Identifying Injector Cover
Courtesy of AMERICAN HONDA MOTOR CO., INC.

49. Install the under-cowl panel and cowl cover (see FRONT GRILLE COVER

REPLACEMENT ).

50. Install the air cleaner housing mounting bracket (A) on the cylinder head.

Fig. 60: Identifying Air Cleaner Housing Mounting Bracket (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

51. Install the air cleaner assembly (see THROTTLE BODY CLEANING ).
52. Install the front wheels.
53. Install the battery. Clean the battery posts and cable terminals, then assemble

them, and apply grease to prevent corrosion.

54. Inspect for fuel leaks: Turn the ignition switch ON (II) (do not operate the



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)
