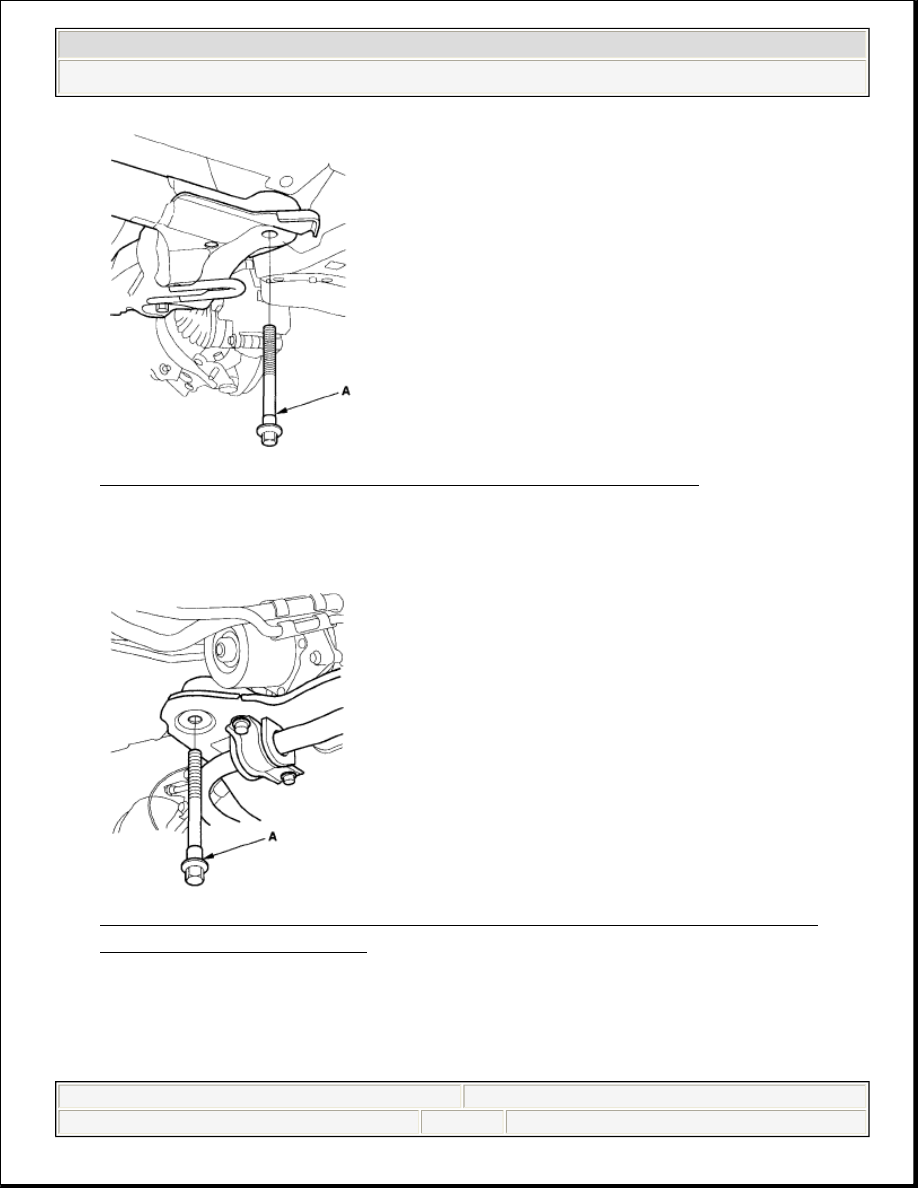

Fig. 83: Identifying Front Subframe Front Mounting Bolts

32. Remove the front subframe rear mounting bolts (A) from the right and left

sides of the vehicle, and discard them.

Fig. 84: Identifying Front Subframe Rear Mounting Bolts From Right
And Left Sides Of Vehicle

33. Lower the front subframe and steering gearbox as an assembly by lowering the

jack slowly.

34. Remove the harness clamp bracket (A) from the front subframe, then remove



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































the harness clips (B).

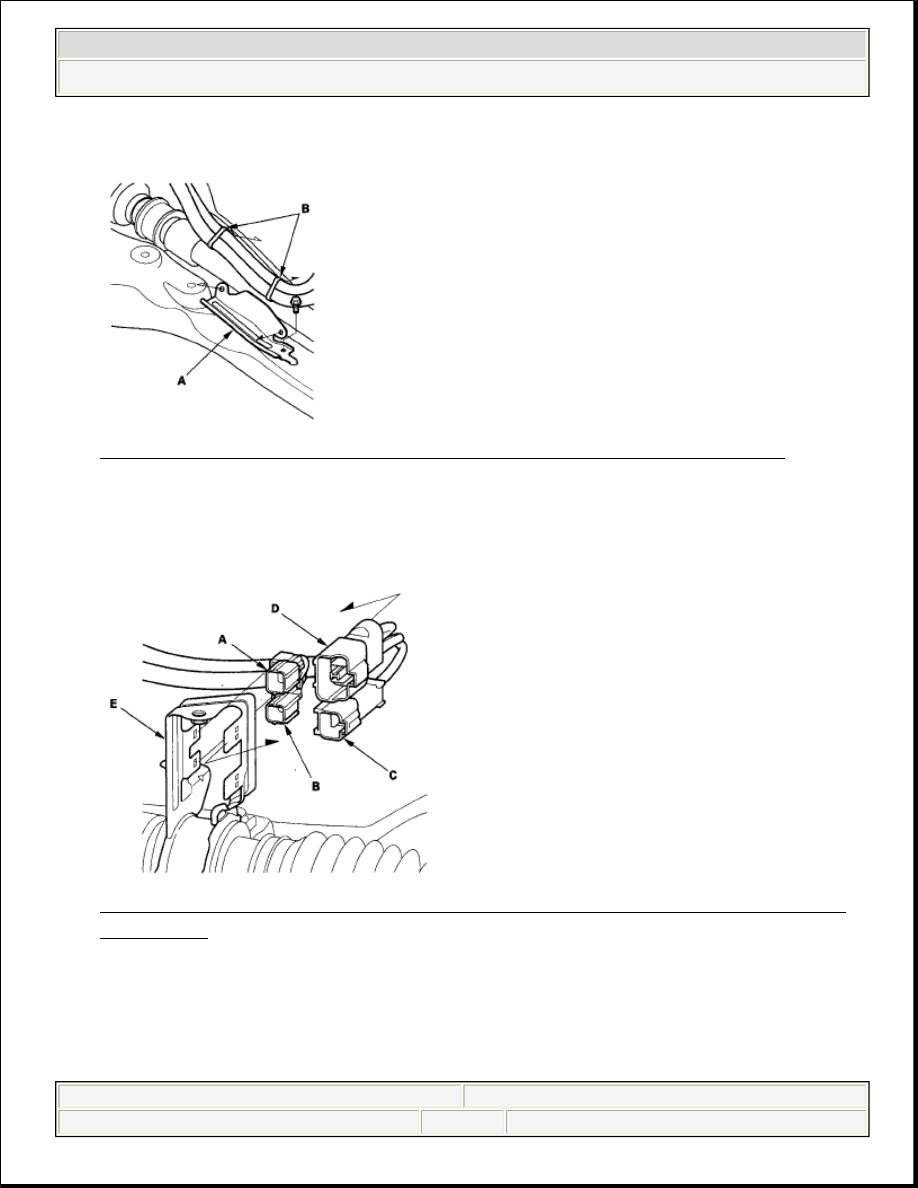

Fig. 85: Identifying Harness Clamp Bracket From Front Subframe

35. Remove the torque sensor 4P connector (A), motor angle sensor 6P connector

(B), motor 1P connector (C) and motor 2P connector (D) from the right side of
the gearbox mounting bracket (E).

Fig. 86: Identifying Torque Sensor 4P Connector Motor Angle Sensor 6P
Connector

36. Remove the pinion shaft grommet (A) from the top of the torque sensor.



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































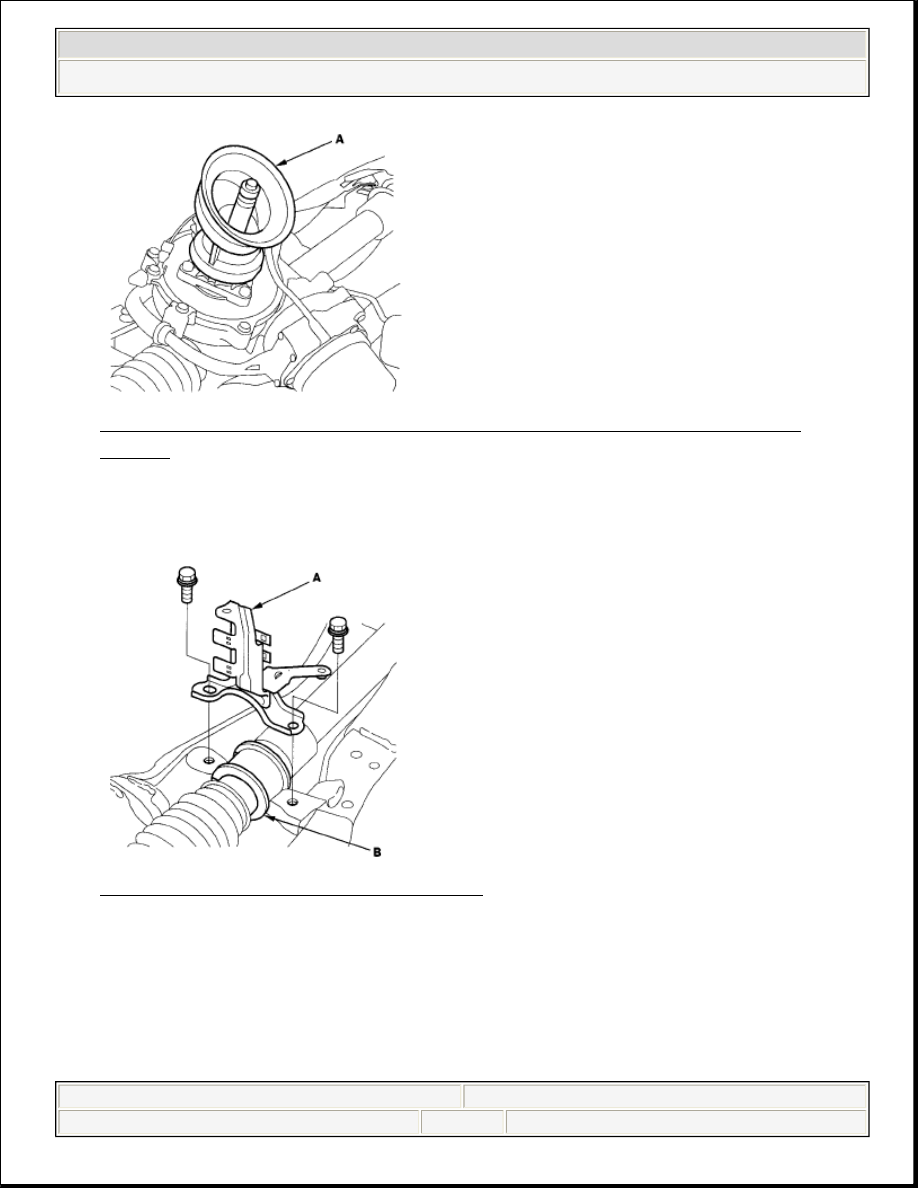

Fig. 87: Identifying Pinion Shaft Grommet (A) From Top Of Torque
Sensor

37. Remove the two 10 mm bolts from the right side of the steering gearbox, then

remove the gearbox mounting bracket (A) and the mounting cushion (B).

Fig. 88: Identifying Steering Gearbox

38. Remove the four 10 mm flange bolts from the left side of the steering gearbox,

then remove the stiffener plates (A).



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































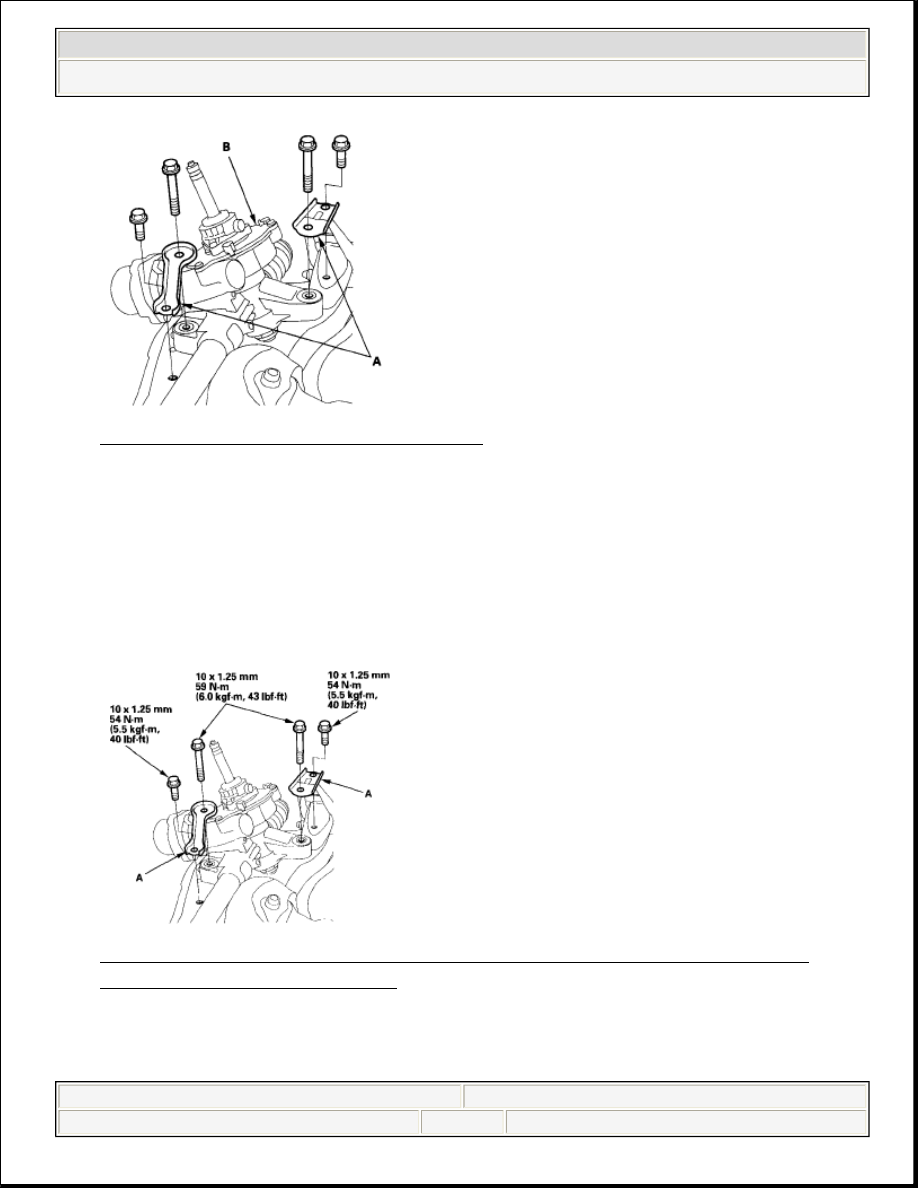

Fig. 89: Identifying Steering Gearbox

39. Remove the steering gearbox (B) from the front subframe.

Installation

1. Place the steering gearbox in position on the front subframe.
2. Loosely install the stiffener plates (A) and the gearbox mounting bolts on the

left side of the steering gearbox.

Fig. 90: Identifying Stiffener Plates (A) And Gearbox Mounting Bolts
(With Torque Specifications)

3. Position the cutout (A) on the mounting cushion (B) as shown, and install it on

the right side of the steering gearbox securely.
