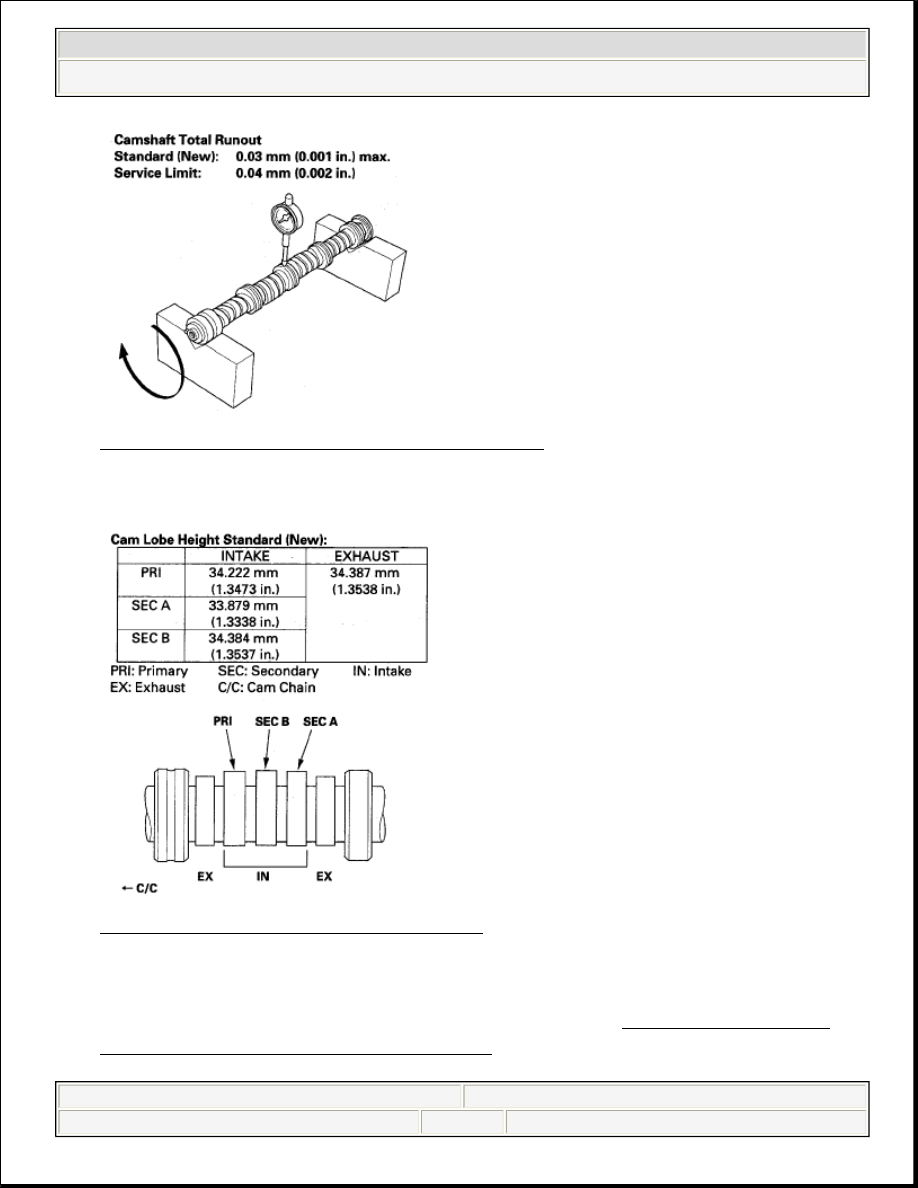

Fig. 13: Measuring Camshaft Total Runout

12. Measure cam lobe height.

Fig. 14: Measuring Cam Lobe Height

VALVE SEAT RECONDITIONING

1. Inspect the valve stem-to-guide clearance, refer to the VALVE STEM-TO-

GUIDE CLEARANCE INSPECTION . If the valve guides are worn, replace
them, refer to the VALVE GUIDE REPLACEMENT before cutting the



2008 Honda Civic GX

2006-08 ENGINE Cylinder Head - Civic GX



































valve seats.

2. Renew the valve seats in the cylinder head using a valve seat cutter.

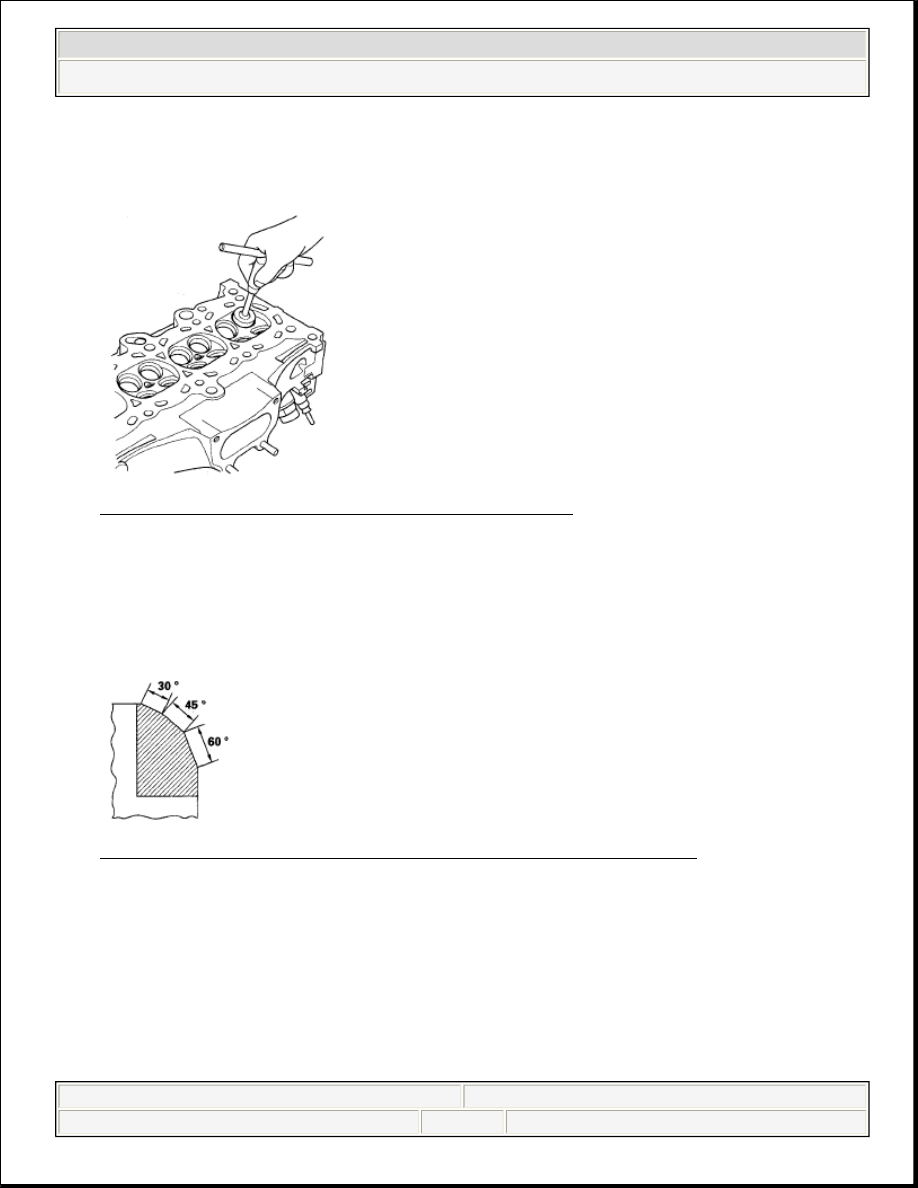

Fig. 15: Making Valve Seats In Cylinder Head

3. Carefully cut a 45 °seat, removing only enough material to ensure a smooth

and concentric seat.

4. Bevel the upper edge of the seat with the 30° cutter and the lower edge of the

seat with the 60° cutter. Check the width of the seat and adjust accordingly.

Fig. 16: Identifying Upper And Lower Edge Angle Of Seat

5. Make one more very light pass with the 45° cutter to remove any possible burrs

caused by the other cutters.

Valve Seat Width

Intake:

Standard (New): 1.25-1.55 mm (0.049-0.061 in.)



2008 Honda Civic GX

2006-08 ENGINE Cylinder Head - Civic GX



































Service Limit: 2.0 mm (0.08 in.)

Exhaust:

Standard (New): 1.45-1.75 mm (0.057-0.069 in.)

Service Limit: 2.2 mm (0.09 in.)

6. After resurfacing the seat, inspect it for even valve seating. Apply Prussian

Blue compound (A) to the valve face. Insert the valve in its original location in
the head, then lift it and snap it closed against the seat several times.

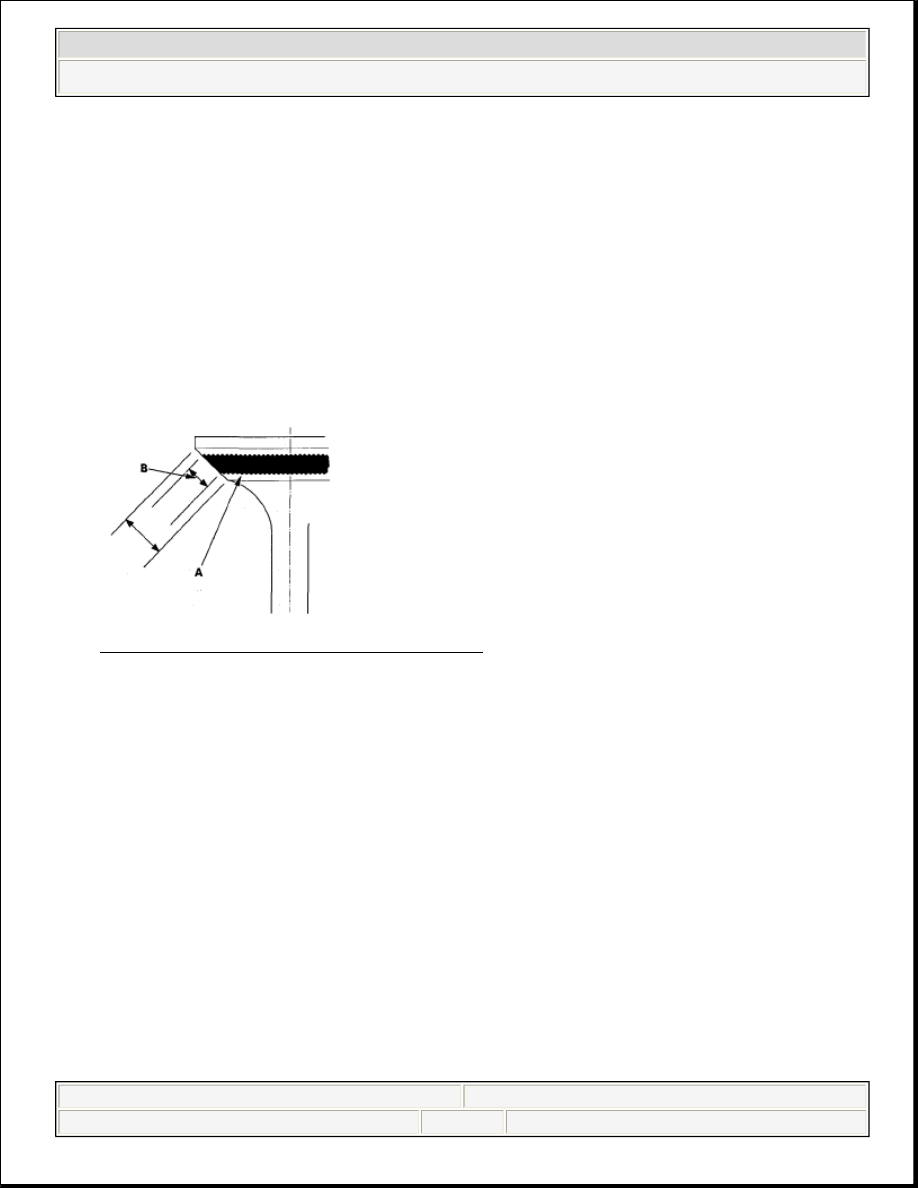

Fig. 17: Identifying Valve Seat Width

7. The actual valve seating surface (B), as shown by the blue compound, should

be centered on the seat.

If it is too high (closer to the valve stem), you must make a second cut
with the 60° cutter to move it down, then one more cut with the 45° cutter
to restore seat width.

If it is too low (closer to the valve edge), you must make a second cut with
the 30° cutter to move it up, then one more cut with the 45° cutter to
restore seat width.

8. Insert the intake and exhaust valves in the head, and measure the valve stem

installed height (A).

Intake Valve Stem Installed Height

NOTE:

The final cut should always be made with the 45° cutter.



2008 Honda Civic GX

2006-08 ENGINE Cylinder Head - Civic GX



































Standard (New): 67.2-67.4 mm

(2.646-2.654 in.)

Service Limit: 67.7 mm (2.665 in.)

Exhaust Valve Stem Installed Height

Standard (New): 58.4-58.6 mm

(2.299-2.307 in.)

Service Limit: 58.9 mm (2.319 in.)

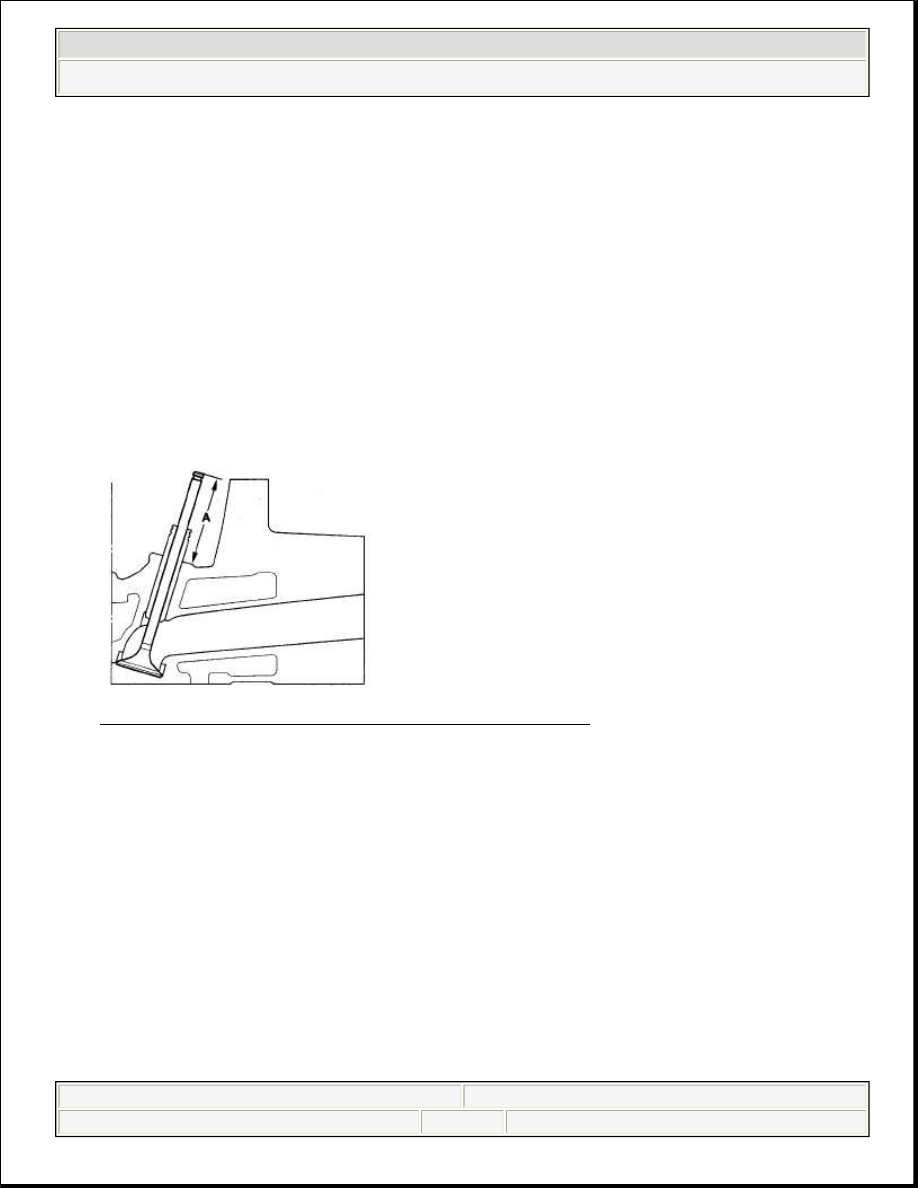

Fig. 18: Identifying Valve Stem Installed Height

9. If the valve stem installed height is beyond the service limit, replace the valve

and recheck. If it is still beyond the service limit, replace the cylinder head; the
valve seat in the head is too deep.

CYLINDER HEAD INSTALLATION

1. Clean the cylinder head and block surface.
2. Install the new coolant separator (A) in the engine block when replacing the

engine block.
