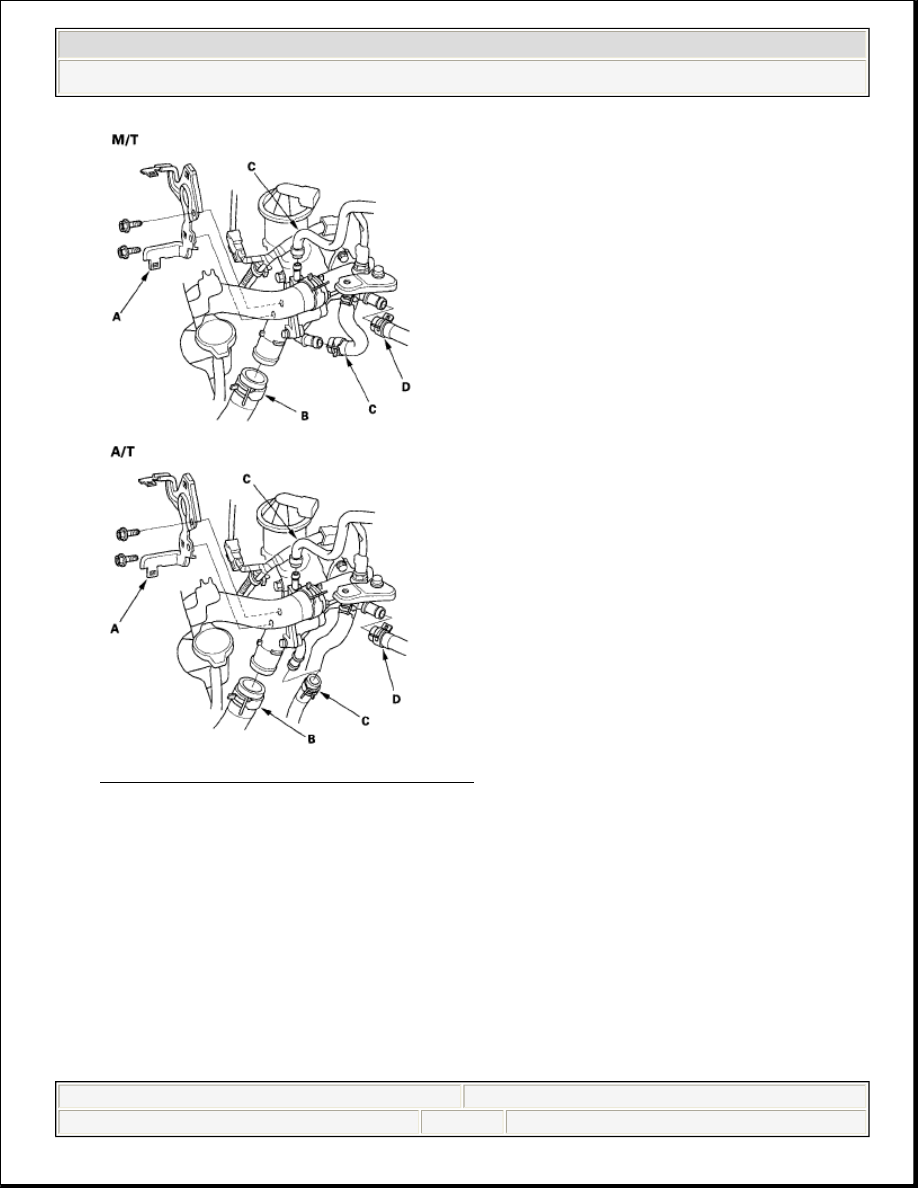

Fig. 16: Identifying Harness Bracket
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Remove the exhaust gas recirculation (EGR) pipe.



2008 Honda Civic GX

2006-08 ENGINE Cooling System (R18A1) - Civic (Except Hybrid)

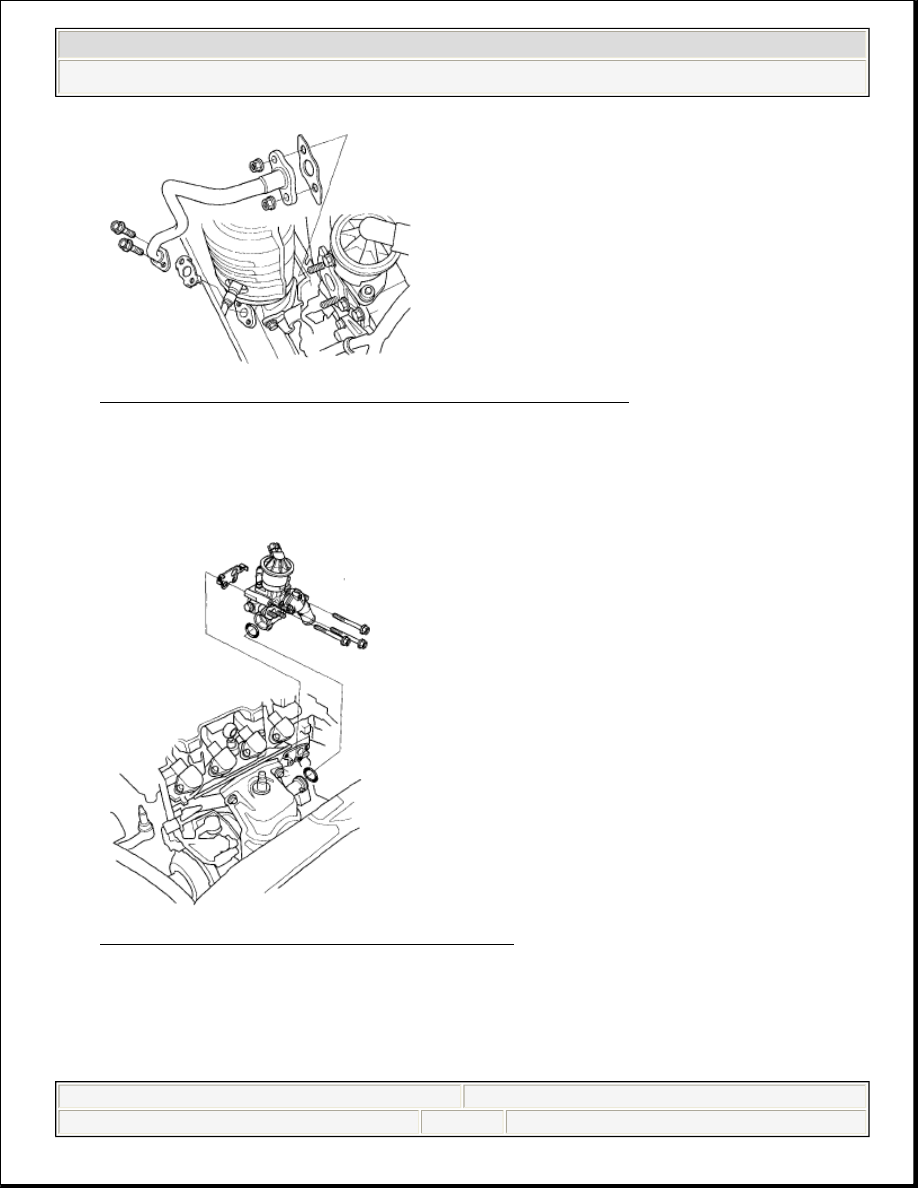

Fig. 17: Identifying Exhaust Gas Recirculation Pipe
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Disconnect the EGR connector.
6. Remove the thermostat housing.

Fig. 18: Identifying Thermostat Housing
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Remove the EGR valve (A), thermostat cover (B), and thermostat (C).



2008 Honda Civic GX

2006-08 ENGINE Cooling System (R18A1) - Civic (Except Hybrid)

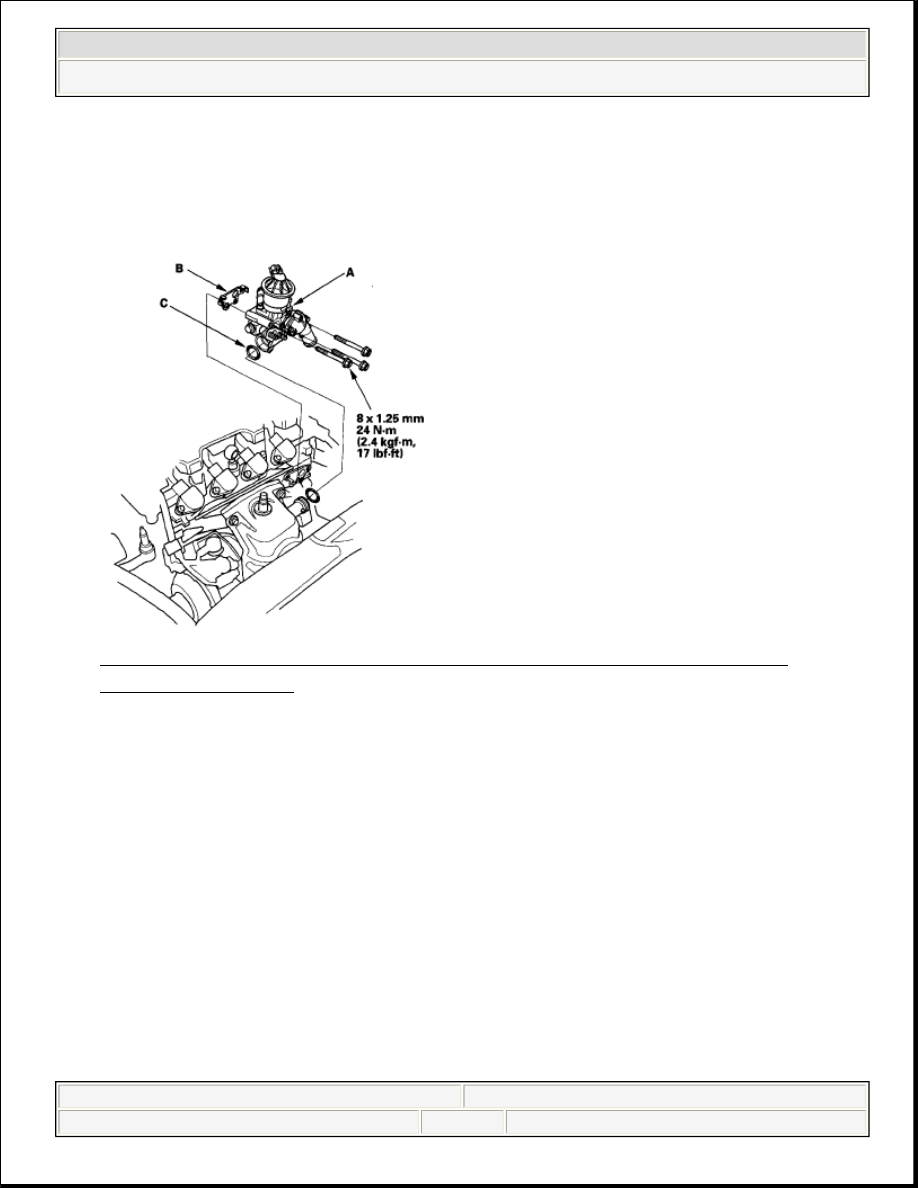

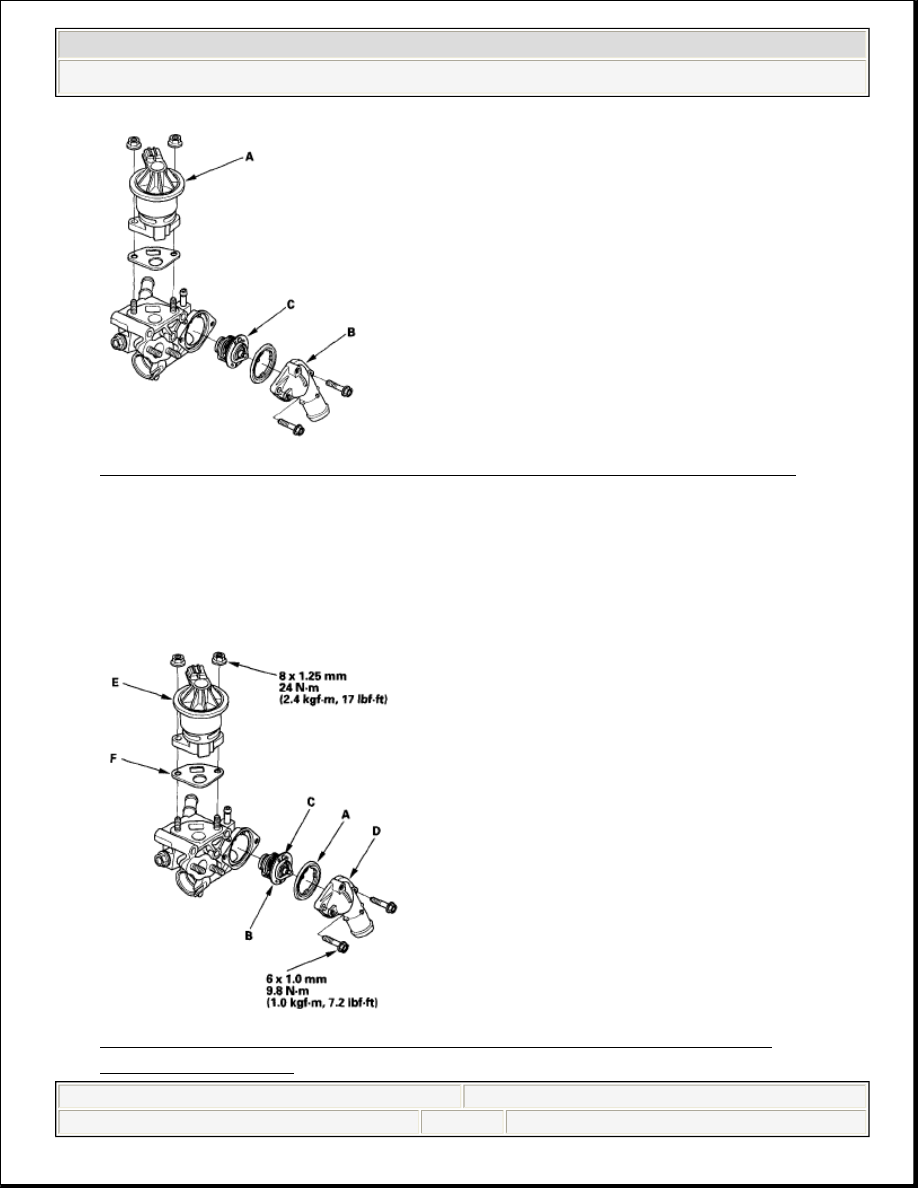

Fig. 19: Identifying EGR Valve, Thermostat Cover And Thermostat
Courtesy of AMERICAN HONDA MOTOR CO., INC.

INSTALLATION

1. Install the new rubber seal (A) onto the thermostat, then install the thermostat

(B) with pin (C) up, and install the thermostat cover (D).

Fig. 20: Identifying Thermostat, Pin And Thermostat Cover With
Tightening Torque



2008 Honda Civic GX

2006-08 ENGINE Cooling System (R18A1) - Civic (Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Install the EGR valve (E) with a new gasket (F).
3. Install the thermostat housing (A), using a new gasket (B) and new O-ring (C).

Fig. 21: Identifying Thermostat Housing, Gasket And O-Ring With
Tightening Torque
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Connect the EGR connector.
5. Install the EGR pipe (A), using the new gaskets (B).



2008 Honda Civic GX

2006-08 ENGINE Cooling System (R18A1) - Civic (Except Hybrid)
