Honda Civic. Manual - part 377

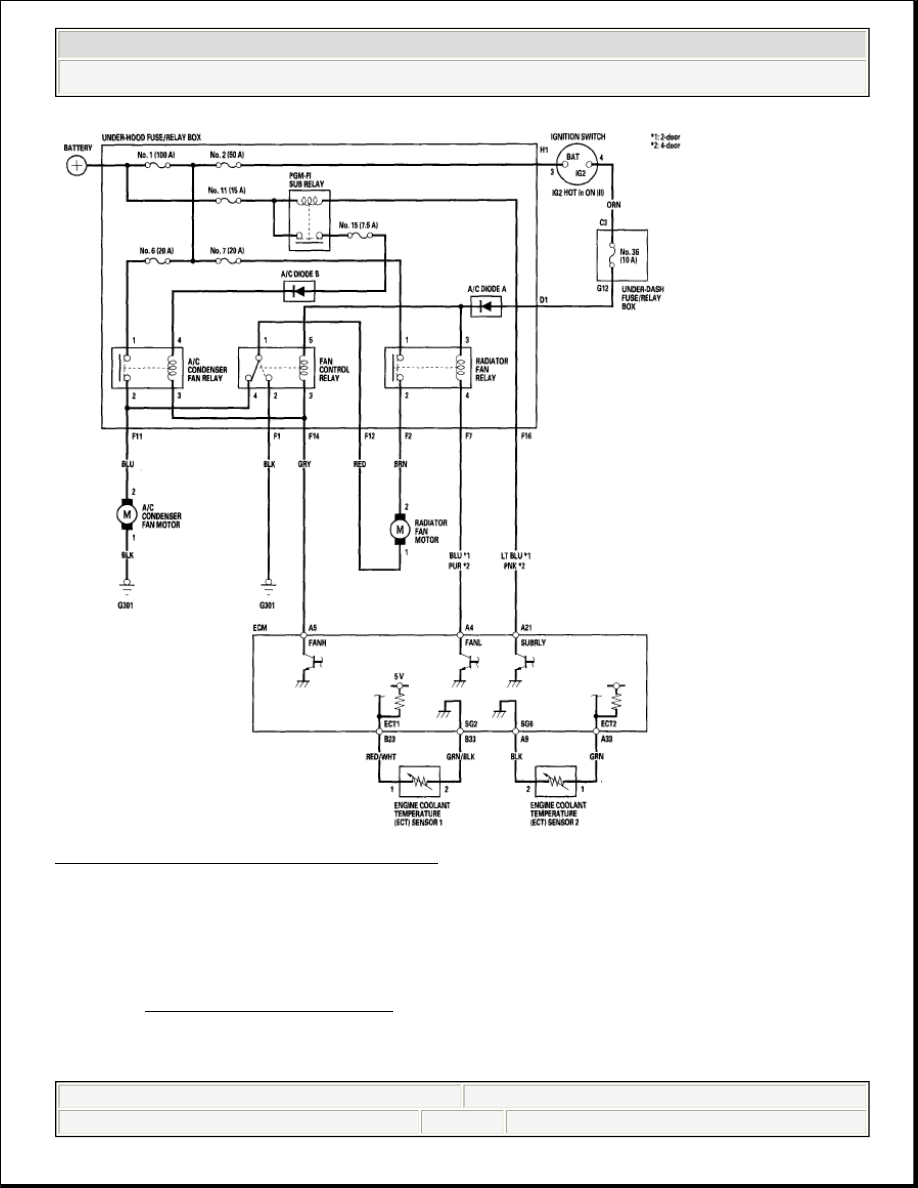

Fig. 2: Fan Controls Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

RADIATOR FAN HIGH SPEED CIRCUIT TROUBLESHOOTING

1. Remove the fan control relay from the under-hood fuse/relay box, and test it

(see POWER RELAY TEST ).

Is the relay OK?



2008 Honda Civic GX

2006-08 ENGINE Fan Controls (K20Z3) - Civic (All Except Si)

































YES -Go to step 2.

NO -Replace the fan control relay.

2. Check the No. 36(10 A) fuse in the under-dash fuse/relay box.

Is the fuse OK?

YES -Go to step 3.

NO -Replace the fuse.

3. Turn the ignition switch ON (II).
4. Measure the voltage between the fan control relay 5P socket terminal No. 5

and body ground.

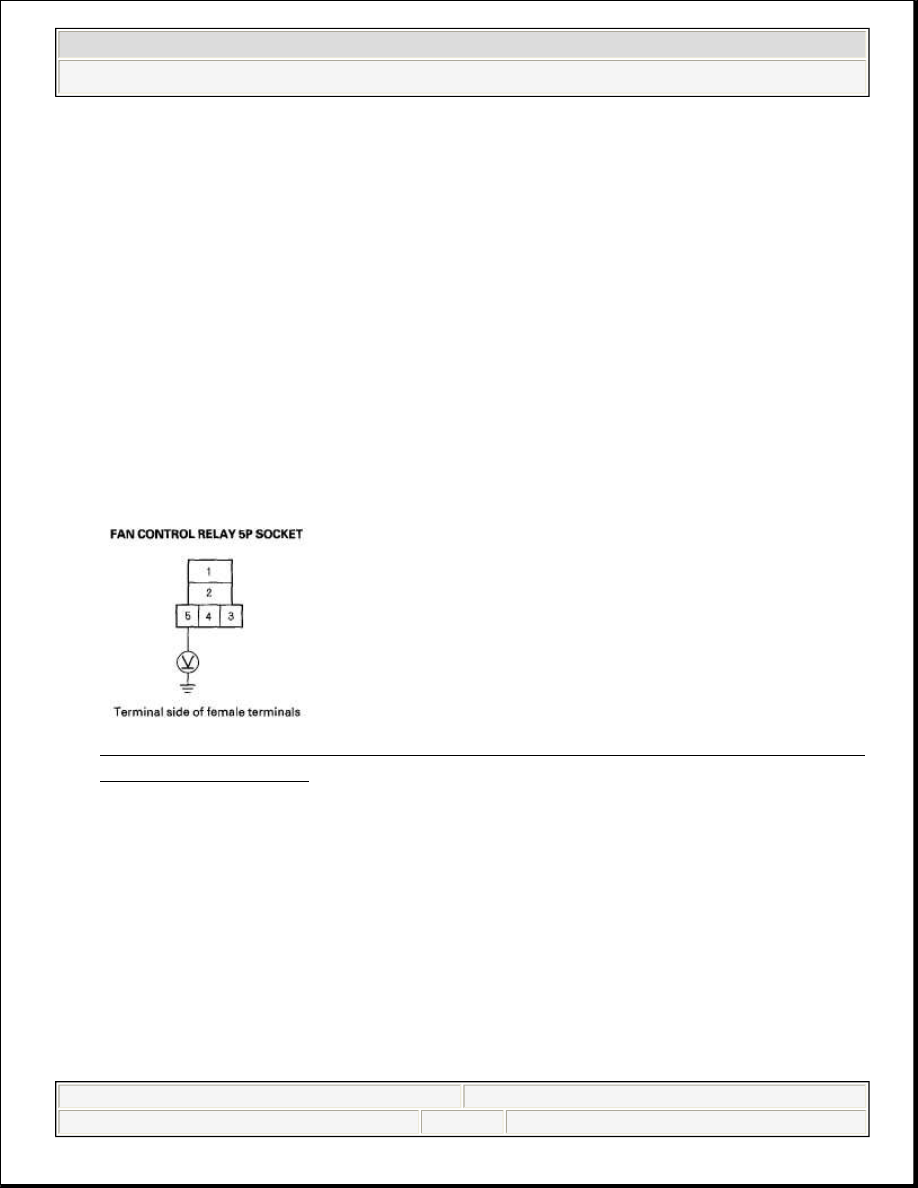

Fig. 3: Measuring Voltage Between Fan Control Relay 5P Socket Terminal
5 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there battery voltage?

YES -Go to step 5.

NO -Repair open in the wire between the under-hood fuse/relay box and the
under-dash fuse/relay box.

5. Turn the ignition switch to LOCK (0).
6. Check for continuity between the fan control relay 5P socket terminal No. 2



2008 Honda Civic GX

2006-08 ENGINE Fan Controls (K20Z3) - Civic (All Except Si)

































and body ground.

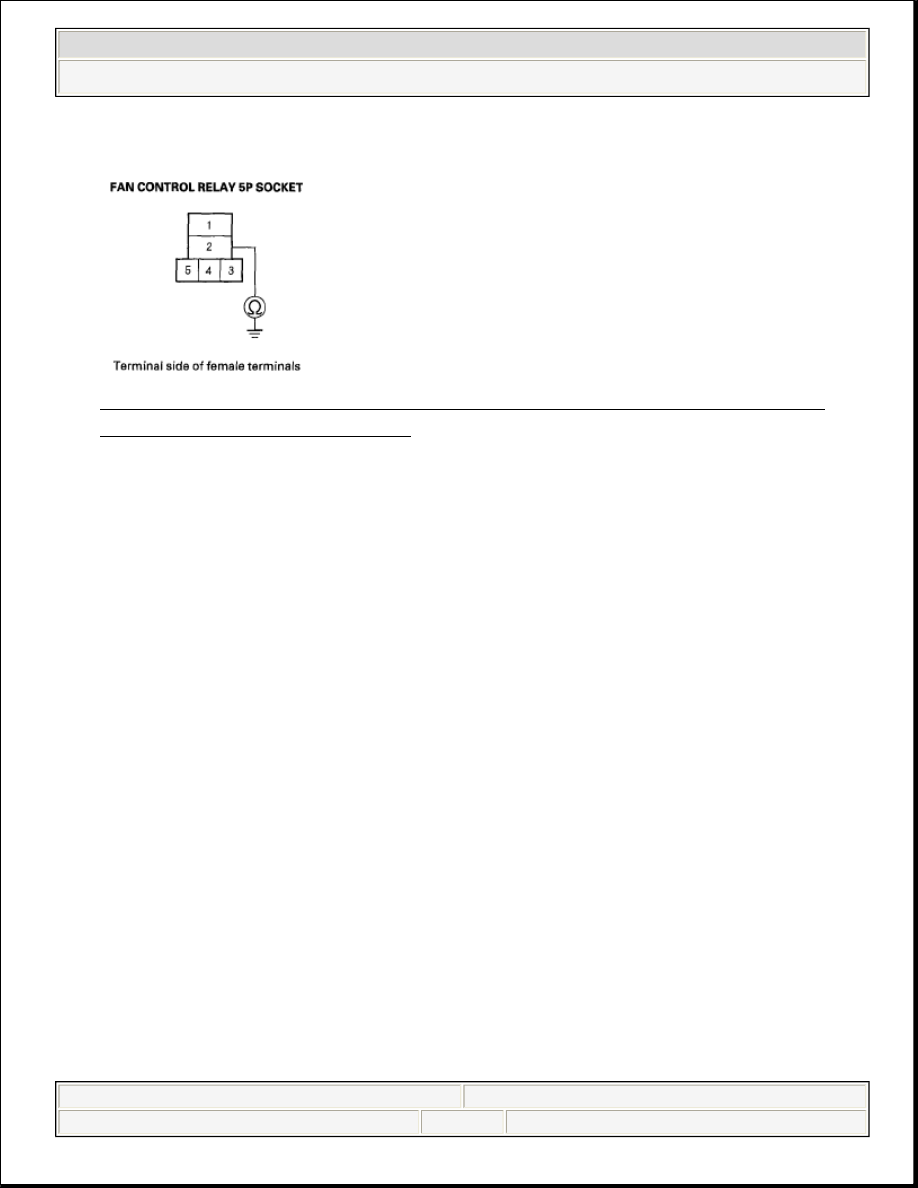

Fig. 4: Checking For Continuity Between Fan Control Relay 5P Socket
Terminal 2 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace the under hood fuse/relay box.

NO -Repair open in the wire between the fan control relay 5P socket terminal
No. 2 and body ground (G301). If the wire is OK, check for poor ground at
G301.



2008 Honda Civic GX

2006-08 ENGINE Fan Controls (K20Z3) - Civic (All Except Si)

































2006-08 ENGINE

Cooling System - Civic GX

COMPONENT LOCATION INDEX

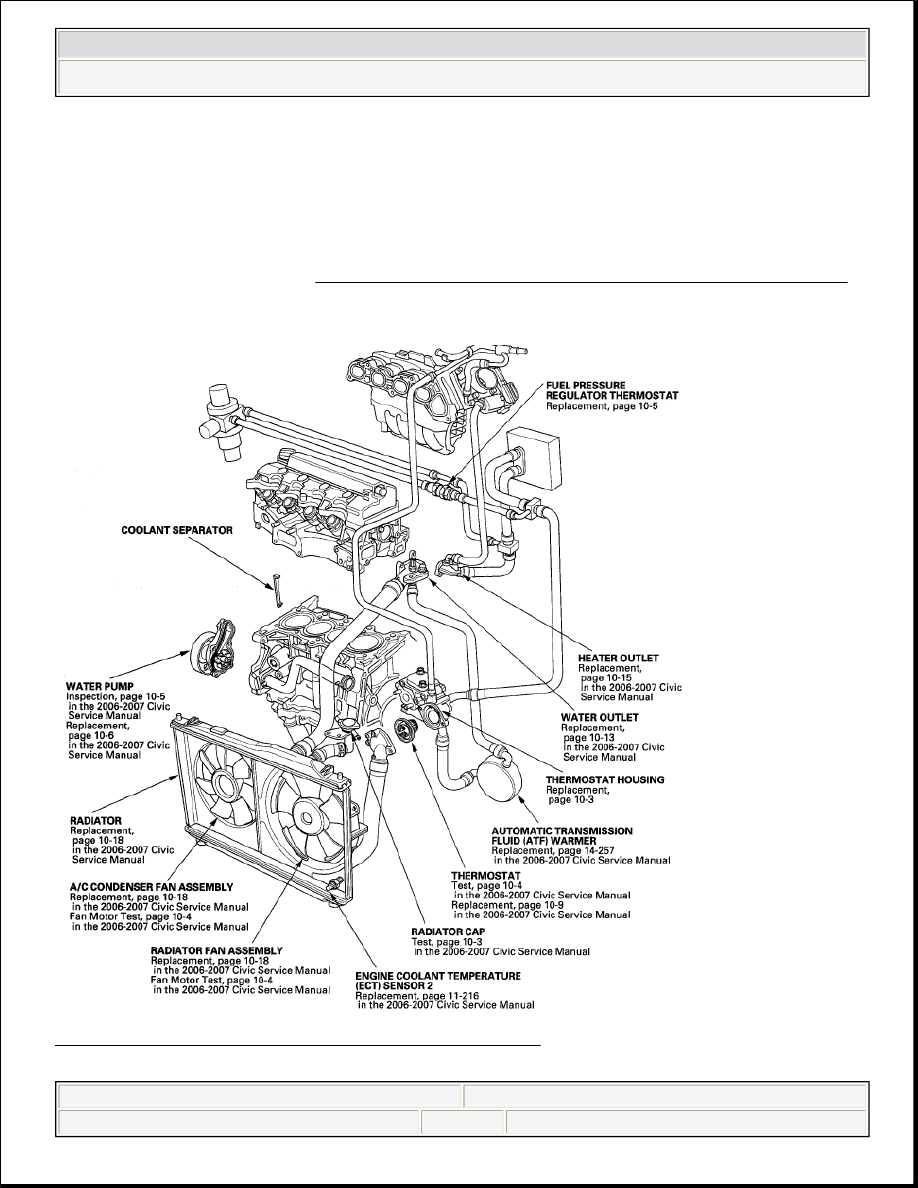

Fig. 1: Identifying Cooling System Components

NOTE:

Refer to the COOLING SYSTEM (R18A1) (EXCEPT HYBRID)
article for items not shown in this article.



2008 Honda Civic GX

2006-08 ENGINE Cooling System - Civic GX





2008 Honda Civic GX

2006-08 ENGINE Cooling System - Civic GX
