Honda Civic. Manual - part 299

Courtesy of AMERICAN HONDA MOTOR CO., INC.

37. Install new O-rings (E) over the ATF joint pipes, and install A/T clutch

pressure control solenoid valve A.

38. Install a new gasket (A) with facing the blue side to the transmission housing

and the white side faces to the A/T clutch pressure control solenoid valve body.

Fig. 510: Identifying ATF Pipe, ATF Joint Pipes, O-Ring & Bolts
w/Torque Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

39. Install the ATF pipe (D) and the ATF joint pipes (E), and install new O-rings

(F) over the ATF joint pipes.

40. Install A/T clutch pressure control solenoid valves B and C.
41. Install the ATF warmer bracket.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 511: Identifying ATF Warmer Bracket & Bolts w/Torque
Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

42. Install the ATF outlet line (A) on the torque converter housing, and secure it

with the line bolt (B) and new sealing washers (C).

Fig. 512: Identifying ATF Outlet Line, Sealing Washers & Bolts w/ Torque
Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

43. Secure the ATF outlet line with the bracket bolt.
44. Install the transmission hanger (A).



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 513: Identifying Transmission Hanger, ATF Filter Bracket, Line
Brackets & Bolts w/Torque Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

45. Install the ATF filter bracket (B).
46. Install the ATF inlet line and the hose (C) on the torque converter housing, and

secure it with the line bolt (D) and new sealing washers (E).

47. Put the ATF filter (F) on its bracket, and secure with the bracket (G) and the

bolt.

48. Secure the line brackets (H) with the bolts on the transmission hanger and the

torque converter housing.

49. Install the breather cap on the breather pipe.
50. Install the ATF dipstick.

A/T DIFFERENTIAL

COMPONENT LOCATION INDEX



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

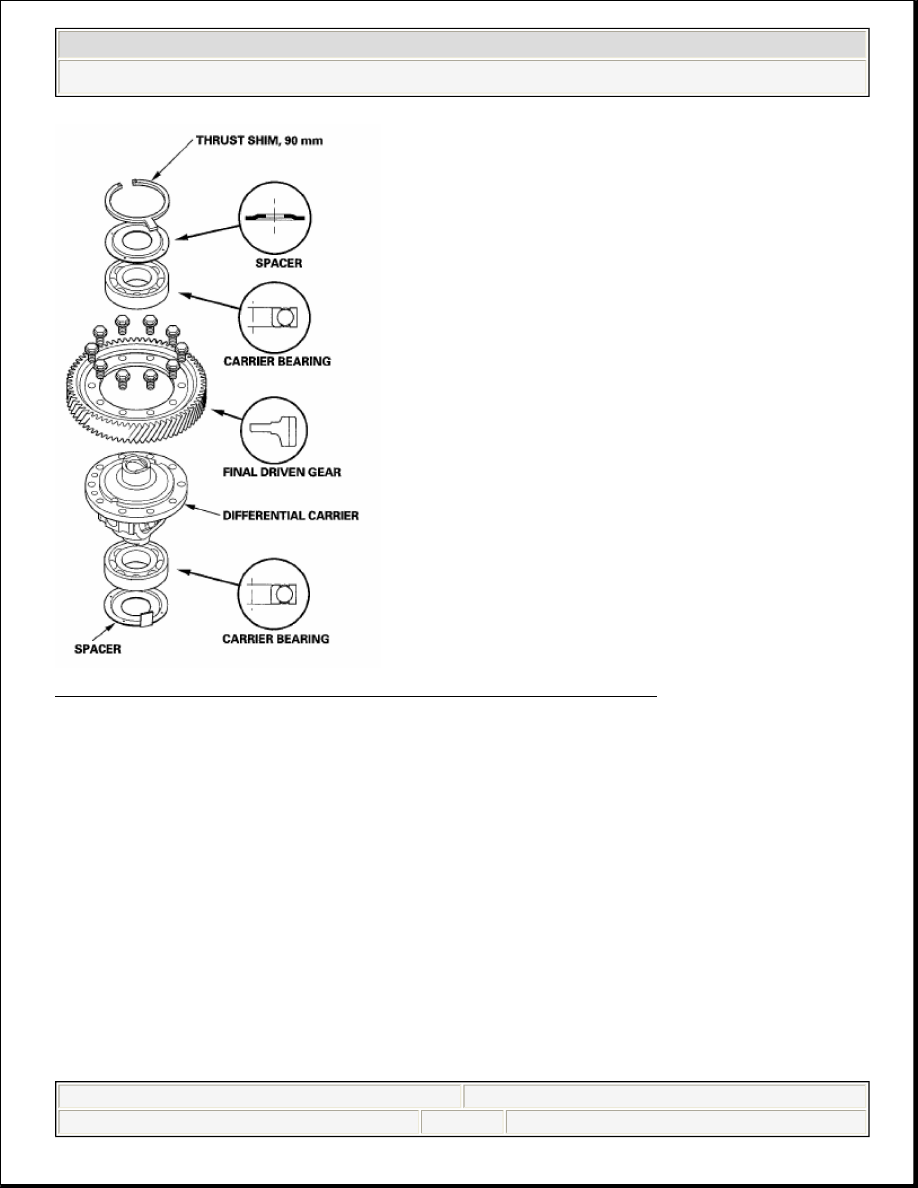

Fig. 514: Identifying A/T Differential Component Location
Courtesy of AMERICAN HONDA MOTOR CO., INC.

BACKLASH INSPECTION

1. Install both axles into the differential, and place the axles on V-blocks (A).



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)
