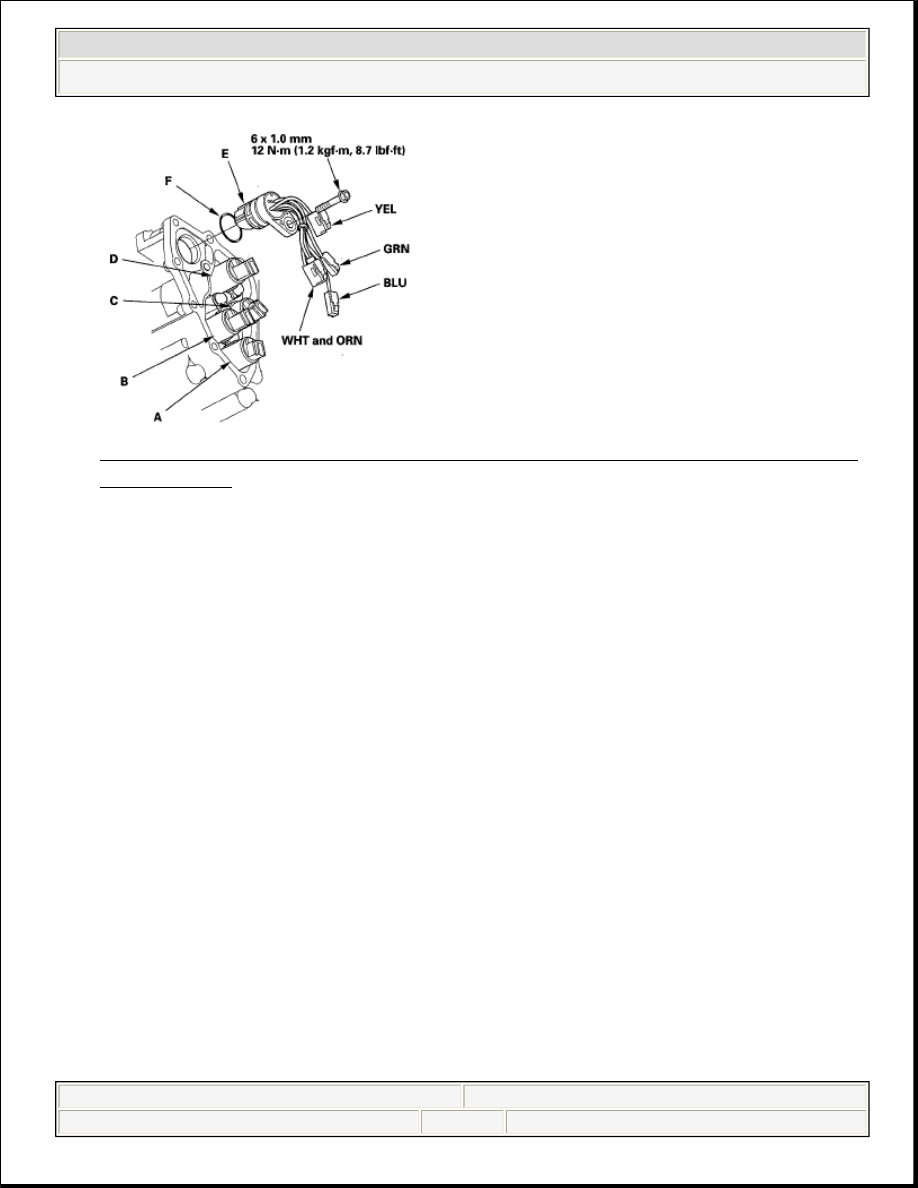

Fig. 215: Identifying Shift Solenoid Harness Connector, O-Ring & Torque
Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

10. Install a new O-ring (F) on a new shift solenoid harness connector, and install

the connector in the transmission housing.

11. Connect WHT harnesses and ORN harness connector to shift solenoid valve B.

ATF temperature sensor is assembled in the connector with WHT harnesses.

12. Connect the shift solenoid harness connectors:

BLU wire to shift solenoid valve A.

GRN wire to shift solenoid valve C.

YEL wire to shift solenoid valve D.

13. Install the shift solenoid valve cover, the dowel pins, a new gasket, and the

harness clamp bracket.

14. Check the connector for rust, dirt, or oil, then connect the connector securely.
15. Refill the transmission with ATF (see step 5 ).
16. Install the splash shield.

ATF LEVEL CHECK

1. Park the vehicle on the level ground.

NOTE:

Keep all foreign particles out of the transmission.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































2. Start the engine, and warm it up to normal operating temperature (the radiator

fan comes on), and turn the engine off. Do not allow the engine to warm up
more than two cycles of the cooling fan.

3. Remove the dipstick (yellow loop) (A), and wipe it with a clean cloth.

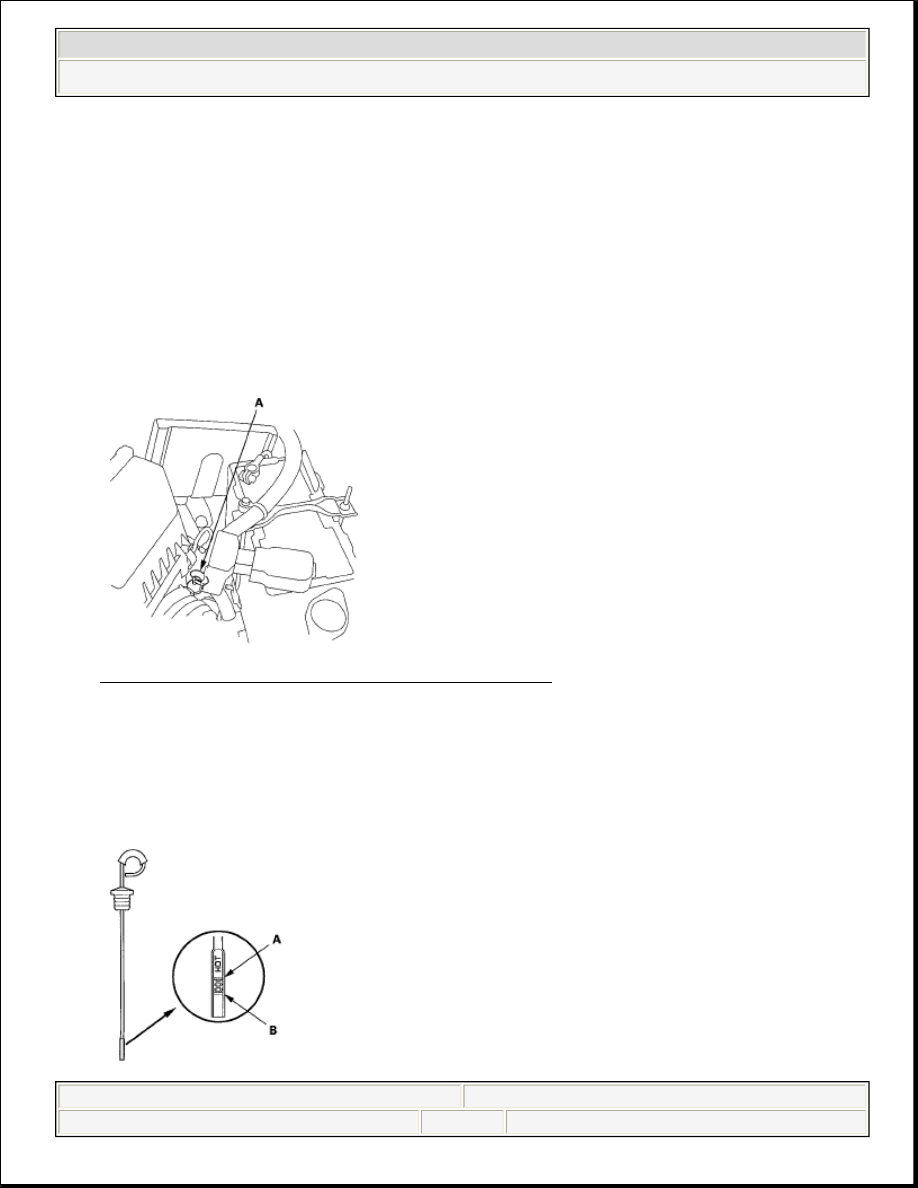

Fig. 216: Identifying Dipstick (Yellow Loop)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Insert the dipstick into the transmission.
5. Remove the dipstick and check the fluid level. It should be between the upper

mark (A) and the lower mark (B).

NOTE:

Check the fluid level within 60-90 seconds after turning
the engine off. Higher fluid level may be indicated if the
radiator fan comes on twice or more.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 217: Identifying Upper Mark And Lower Mark On Dipstick
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. If the level is below the lower mark, check for fluid leaks at the transmission,

the hoses, and the line joints. If a problem is found, fix it before filling the
transmission with ATF.

7. If the level is above the upper mark, drain the ATF to proper level (see step 3 ).

8. If necessary, fill the transmission with ATF through the dipstick hole (A) to

bring the fluid level between the upper mark and the lower mark of the
dipstick. Do not fill the fluid above the upper mark. Always use genuine Honda
ATF-Z1 automatic transmission fluid (ATF). Using a non-Honda ATF can
affect shift quality.

NOTE:

If the vehicle is driven when the ATF level is below the
lower mark:

Transmission damage will result.

The vehicle might not move in any gear.

The vehicle may accelerate poorly, and flare when
starting off in D and R.

The engine may vibrate at idle.

NOTE:

If the vehicle is driven when the ATF level is above the
upper mark, the vehicle may creep forward while in N,
or have problems shifting.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 218: Identifying Dipstick Hole
Courtesy of AMERICAN HONDA MOTOR CO., INC.

9. Insert the dipstick back into the transmission.

ATF REPLACEMENT

1. Start the engine, and warm it up to normal operating temperature (the radiator

fan comes on).

2. Park the vehicle on the level ground, and turn the engine off.
3. Remove the drain plug (A), and drain the automatic transmission fluid (ATF).

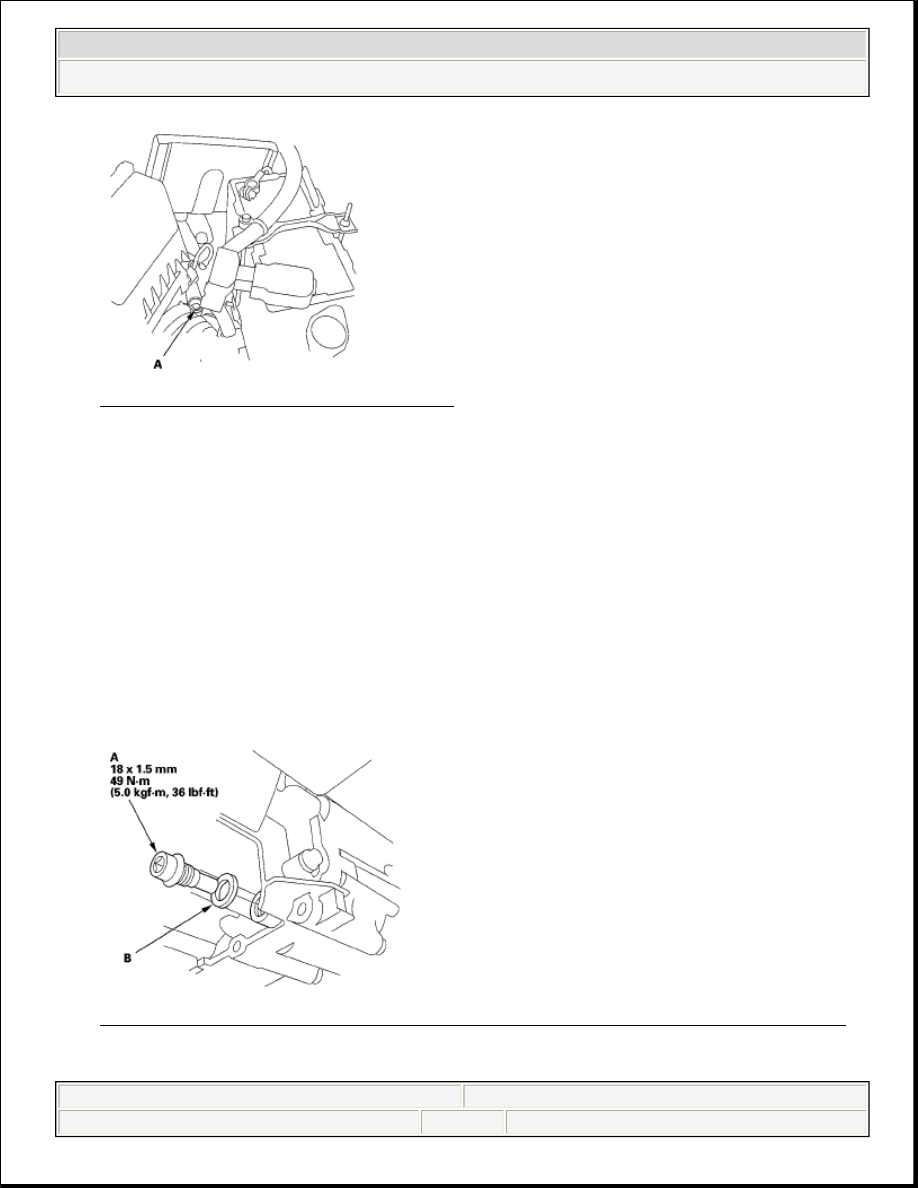

Fig. 219: Identifying Drain Plug, Sealing Washer & Torque Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

Keep all foreign particles out of the transmission.



2008 Honda Civic LX
