10. Disconnect PCM connectors B (44P) and C (44P).
11. Measure the resistance between PCM connector terminals B20 and C40.

Fig. 157: Measuring Resistance Between PCM Connector Terminals B20
And C40
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 12-25 ohms?

YES -Go to step 22.

NO -Go to step 12.

12. Disconnect the shift solenoid harness connector.
13. Check for continuity between PCM connector terminal B20 and shift solenoid

harness connector terminal No. 1.

Fig. 158: Checking Continuity Between PCM Terminal B20 And Shift
Solenoid Harness Terminal 1
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Is there continuity?

YES -Go to step 14.

NO -Repair open in the wire between PCM connector terminal B20 and the
shift solenoid harness connector, then go to step 16.

14. Remove the shift solenoid harness (see SHIFT SOLENOID VALVE AND

SHIFT SOLENOID WIRE HARNESS REPLACEMENT ).

15. Check for continuity between shift solenoid harness connector terminal No. 1

and the shift solenoid valve C connector terminal.

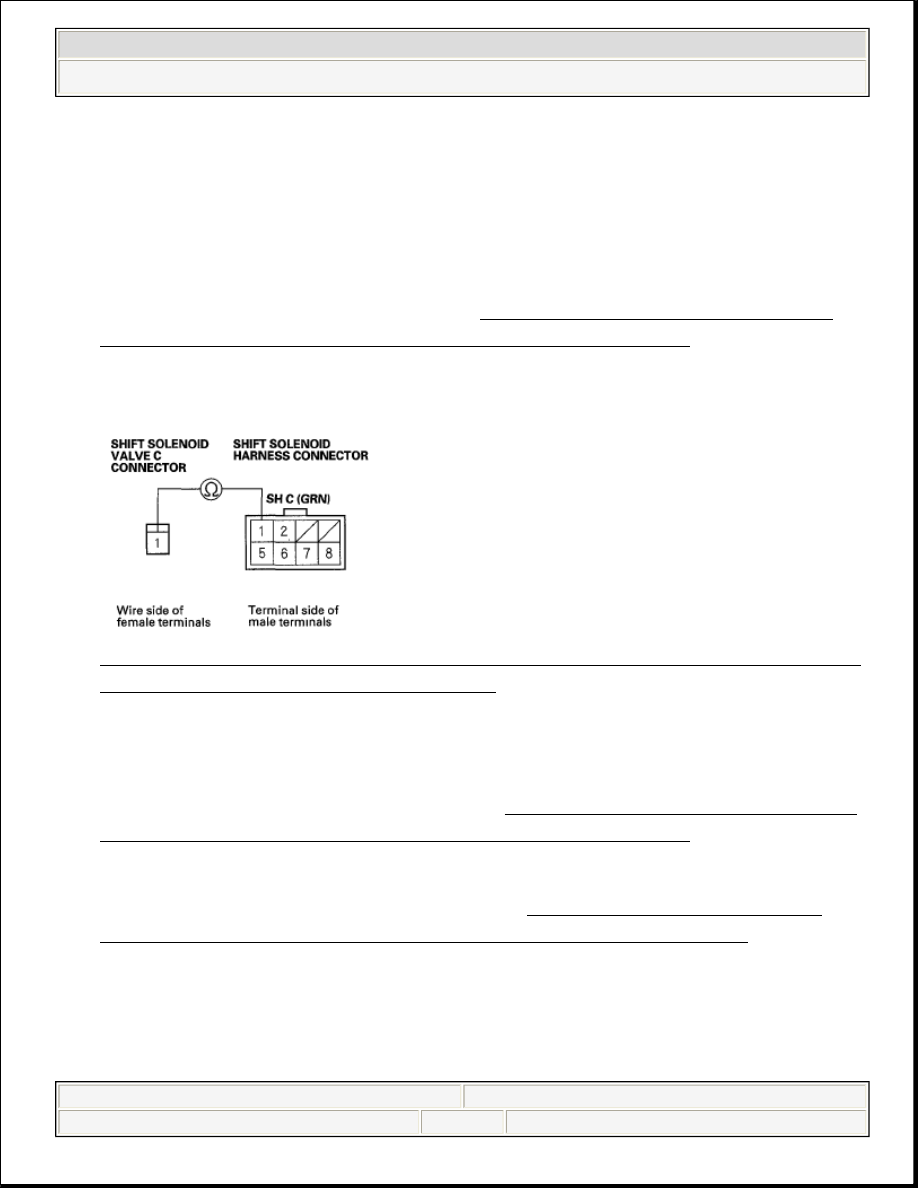

Fig. 159: Checking Continuity Between Shift Solenoid Harness Terminal 1
And Shift Solenoid Valve C Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace shift solenoid valve C (see SHIFT SOLENOID VALVE AND
SHIFT SOLENOID WIRE HARNESS REPLACEMENT ), then go to step
16.

NO -Replace the shift solenoid harness (see SHIFT SOLENOID VALVE
AND SHIFT SOLENOID WIRE HARNESS REPLACEMENT ), then go
to step 16.

16. Reconnect all connectors.
17. Turn the ignition switch to ON (II).
18. Clear the DTC with the HDS.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































19. Start the engine with the shift lever in P, and wait for at least 1 second. Then

drive in 3rd gear in D, for at least 1 second.

20. Check for DTCs with the HDS.

Is DTC P0980 indicated?

YES -Check for poor connections or loose terminals between shift solenoid
valve C and the PCM, then go to step 1.

NO -Go to step 21.

21. Monitor the OBD STATUS for P0980 in the DTCs MENU with the HDS.

Does the HDS indicate PASSED?

YES -Troubleshooting is complete. If any other DTCs were indicated in step
20, go to the INDICATED DTC'S TROUBLESHOOTING.

NO -If the HDS indicates FAILED, check for poor connections or loose
terminals between shift solenoid valve C and the PCM, then go to step 1. If the
HDS indicates NOT COMPLETED, go to step 19.

22. Update the PCM if it does not have the latest software (see UPDATING THE

PCM ), or substitute a known-good PCM (see SUBSTITUTING THE
PCM ).

23. Start the engine with the shift lever in P, and wait for at least 1 second. Then

drive in 3rd gear in D, for at least 1 second.

24. Check for DTCs with the HDS.

Is DTC P0980 indicated?

YES -Check for poor connections or loose terminals between shift solenoid
valve C and the PCM. If the PCM was updated, substitute a known-good PCM
(see SUBSTITUTING THE PCM ), then go to step 23. If the PCM was
substituted, go to step 1.

NO -Go to step 25.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































25. Monitor the OBD STATUS for P0980 in the DTCs MENU with the HDS.

Does the HDS indicate PASSED?

YES -If the PCM was updated, troubleshooting is complete. If the PCM was
substituted, replace the original PCM (see ECM/PCM REPLACEMENT ). If
any other DTCs were indicated in step 24, go to the INDICATED DTC'S
TROUBLESHOOTING.

NO -If the HDS indicates FAILED, check for poor connections or loose
terminals between shift solenoid valve C and the PCM. If the PCM was
updated, substitute a known-good PCM (see SUBSTITUTING THE PCM ),
then go to step 23. If the PCM was substituted, go to step 1. If the HDS
indicates NOT COMPLETED, go to step 23.

DTC P0982: Short in Shift Solenoid Valve D Circuit

1. Turn the ignition switch to ON (II).
2. Clear the DTC with the HDS.
3. Start the engine with the shift lever in P, and wait for at least 1 second.
4. Check for DTCs with the HDS.

Is DTC P0982 indicated?

YES -Go to step 8.

NO -Go to step 5.

NOTE:

Before you troubleshoot, record all freeze data and any
on-board snapshot with the HDS, and review General
Troubleshooting Information (see GENERAL
TROUBLESHOOTING INFORMATION ).

This code is caused by an electrical circuit problem and
cannot be caused by a mechanical problem in the
transmission.
