Fig. 149: Checking Continuity Between Shift Solenoid Harness Terminal 5
And Shift Solenoid Valve A Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace shift solenoid valve A (see SHIFT SOLENOID VALVE AND
SHIFT SOLENOID WIRE HARNESS REPLACEMENT ), then go to step
16.

NO -Replace the shift solenoid harness (see SHIFT SOLENOID VALVE
AND SHIFT SOLENOID WIRE HARNESS REPLACEMENT ), then go
to step 16.

16. Reconnect all connectors.
17. Turn the ignition switch to ON (II).
18. Clear the DTC with the HDS.
19. Start the engine with the shift lever in P, and wait for at least 1 second. Then

drive the vehicle in 2nd gear in D, for at least 1 second.

20. Check for DTCs with the HDS.

Is DTC P0974 indicated?

YES -Check for poor connections or loose terminals between shift solenoid
valve A and the PCM, then go to step 1.

NO -Go to step 21.

21. Monitor the OBD STATUS for P0974 in the DTCs MENU with the HDS.

Does the HDS indicate PASSED?

YES -Troubleshooting is complete. If any other DTCs were indicated in step
20, go to the INDICATED DTC'S TROUBLESHOOTING.

NO -If the HDS indicates FAILED, check for poor connections or loose
terminals between shift solenoid valve A and the PCM, then go to step 1. If the



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































HDS indicates NOT COMPLETED, go to step 19.

22. Update the PCM if it does not have the latest software (see UPDATING THE

PCM ), or substitute a known-good PCM (see SUBSTITUTING THE
PCM ).

23. Start the engine with the shift lever in P, and wait for at least 1 second. Then

drive the vehicle in 2nd gear in D, for at least 1 second.

24. Check for DTCs with the HDS.

Is DTC P0974 indicated?

YES -Check for poor connections or loose terminals between shift solenoid
valve A and the PCM. If the PCM was updated, substitute a known-good PCM
(see SUBSTITUTING THE PCM ), then go to step 23. If the PCM was
substituted, go to step 1.

NO -Go to step 25.

25. Monitor the OBD STATUS for P0974 in the DTCs MENU with the HDS.

Does the HDS indicate PASSED?

YES -If the PCM was updated, troubleshooting is complete. If the PCM was
substituted, replace the original PCM (see ECM/PCM REPLACEMENT ). If
any other DTCs were indicated in step 24, go to the INDICATED DTC'S
TROUBLESHOOTING.

NO -If the HDS indicates FAILED, check for poor connections or loose
terminals between shift solenoid valve A and the PCM. If the PCM was
updated, substitute a known-good PCM (see SUBSTITUTING THE PCM ),
then go to step 23. If the PCM was substituted, go to step 1. If the HDS
indicates NOT COMPLETED, go to step 23.

DTC P0976: Short in Shift Solenoid Valve B Circuit

NOTE:

Before you troubleshoot, record all freeze data and any
on-board snapshot with the HDS, and review General



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































1. Turn the ignition switch to ON (II).
2. Clear the DTC with the HDS.
3. Test-drive the vehicle in 1st gear with the shift lever in D, for at least 1 second.
4. Check for DTCs with the HDS.

Is DTC P0976 indicated?

YES -Go to step 8.

NO -Go to step 5.

5. Select Shift Solenoid Valve B in the Miscellaneous Test Menu, and test shift

solenoid valve B with the HDS.

Is a clicking sound heard?

YES -Go to step 6.

NO -Go to step 8.

6. Test-drive the vehicle in 1st gear with the shift lever in D, for at least 1 second.
7. Monitor the OBD STATUS for P0976 in the DTCs MENU with the HDS.

Does the HDS indicate FAILED?

YES -Go to step 8.

NO -If the HDS indicates PASSED, intermittent failure, the system is OK at
this time. Check for intermittent short to body ground in the wire between shift
solenoid valve B and the PCM. If the HDS indicates NOT COMPLETED, go
to step 5.

Troubleshooting Information (see GENERAL
TROUBLESHOOTING INFORMATION ).

This code is caused by an electrical circuit problem and
cannot be caused by a mechanical problem in the
transmission.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































8. Turn the ignition switch to LOCK (0).
9. Jump the SCS line with the HDS.

10. Disconnect PCM connectors B (44P) and C (44P).
11. Measure the resistance between PCM connector terminals B26 and C40.

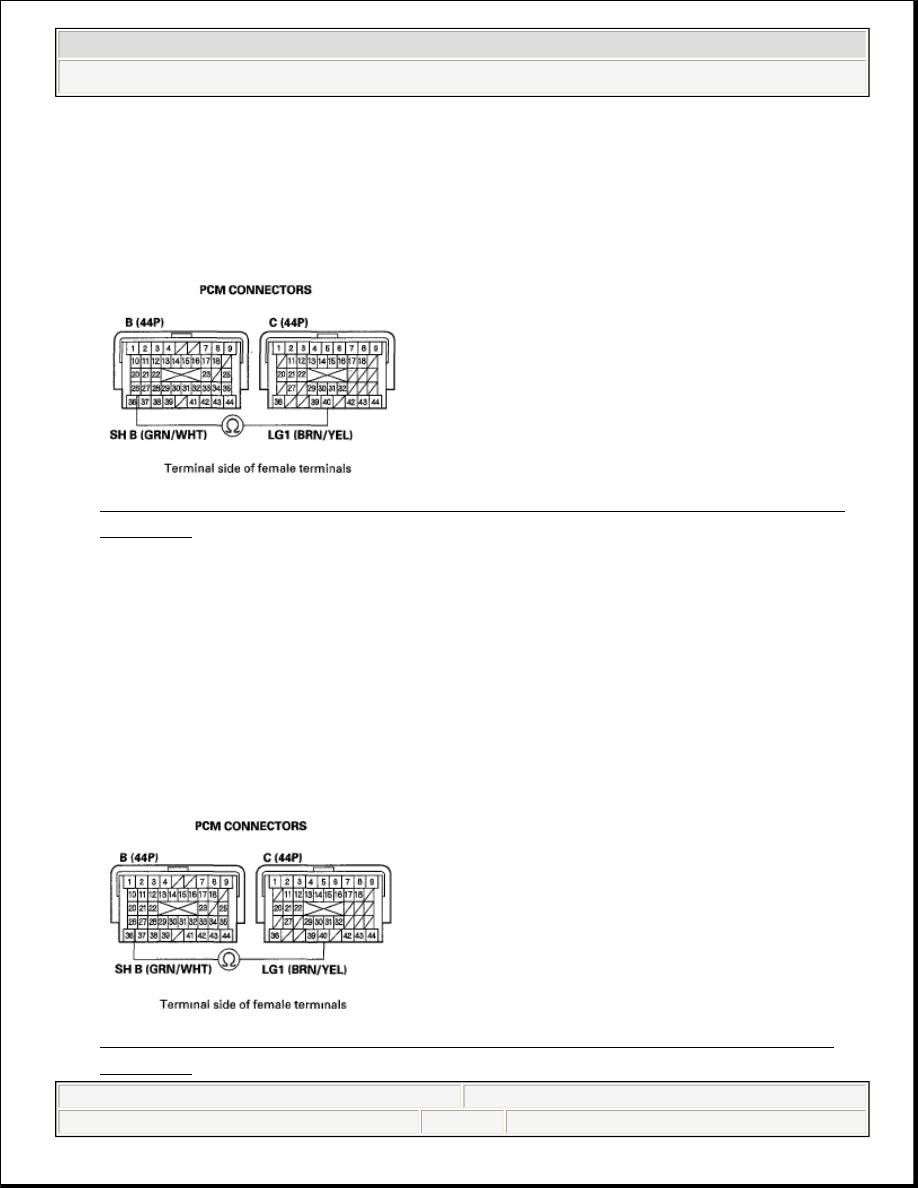

Fig. 150: Measuring Resistance Between PCM Connector Terminals B26
And C40
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there less than 12 ohms?

YES -Go to step 12.

NO -Go to step 21.

12. Disconnect the shift solenoid harness connector.
13. Check for continuity between PCM connector terminals B26 and C40.

Fig. 151: Checking Continuity Between PCM Connector Terminals B26
And C40
