Is there 0 °/s indicated?

YES -Go to step 6.

NO -Replace the yaw rate-lateral acceleration sensor (see YAW RATE-
LATERAL ACCELERATION SENSOR REPLACEMENT ).

6. Test-drive the vehicle. Check the YAW RATE S in the VSA DATA LIST with

the HDS while driving in corners.

Does the indicated value change?

YES -Intermittent failure, the system is OK at this time.

NO -Replace the yaw rate-lateral acceleration sensor (see YAW RATE-
LATERAL ACCELERATION SENSOR REPLACEMENT ).

DTC 27-11: STEERING ANGLE SENSOR DIAG SIGNAL ERROR (INITIAL); DTC 27-26:
STEERING ANGLE SENSOR DIAG SIGNAL ERROR (MAIN)

1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Turn the ignition switch to LOCK (0), then turn it ON (II) again.
4. Check for DTCs with the HDS.

Is DTC 27-11, or 27-26 indicated?

YES -Go to step 5.

NO -Intermittent failure, the system is OK at this time. Check for loose
terminals between the steering angle sensor 5P connector and the VSA
modulator-control unit 37P connector. Refer to INTERMITTENT
FAILURES TROUBLESHOOTING (see ).

5. Turn the ignition switch to LOCK (0).
6. Disconnect the steering angle sensor 5P connector.
7. Disconnect the VSA modulator-control unit 37P connector.



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































8. Check for continuity between steering angle sensor 5P connector terminal No.

3 and body ground.

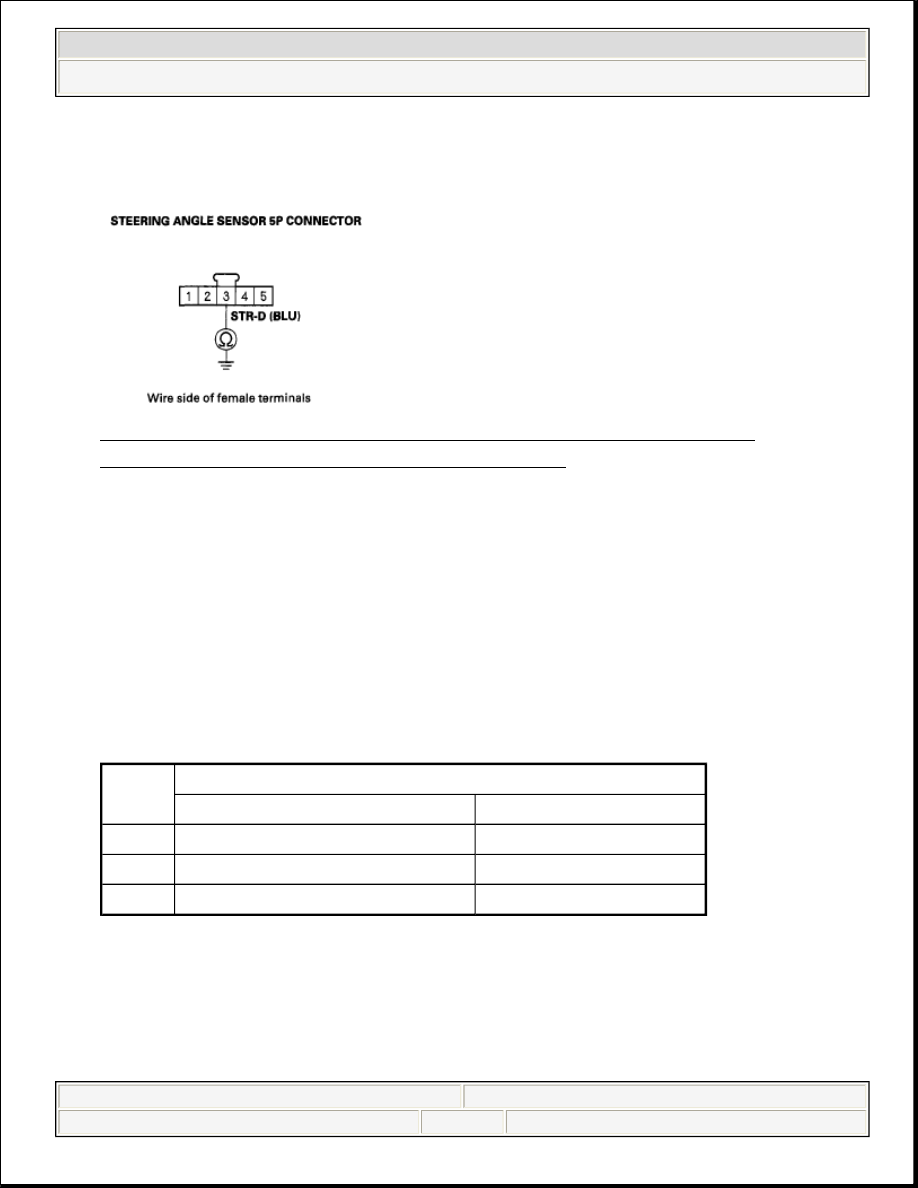

Fig. 24: Checking Continuity Between Steering Angle Sensor 5P
Connector Terminal No. 3 And Body Ground

Is there continuity?

YES -Repair short to body ground in the wire between the steering angle
sensor and the VSA modulator-control unit.

NO -Go to step 9.

9. Check for continuity between the VSA modulator-control unit 37P connector

terminal and the steering angle sensor 5P connector terminal individually.

CONNECTOR TERMINAL DESCRIPTION

Sign

Connector Terminal No.

VSA Modulator-control Unit Steering Angle Sensor

STR-D

3

3

SVCC

7

5

SGND

10

1



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































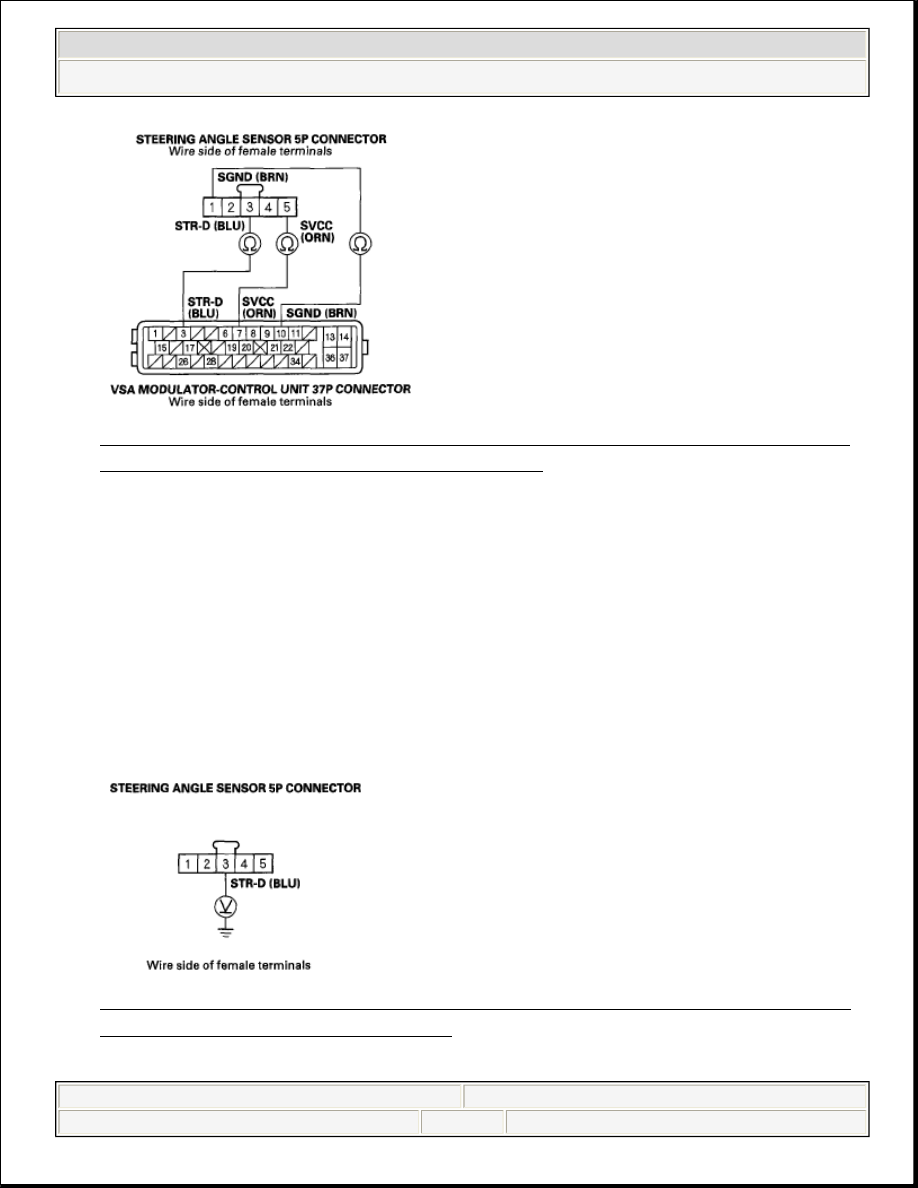

Fig. 25: Checking Continuity Between VSA Modulator-Control Unit And
Steering Angle Sensor Connector Terminal

Is there continuity?

YES -Go to step 10.

NO -Repair open in the wire between the steering angle sensor and the VSA
modulator-control unit.

10. Turn the ignition switch ON (II).
11. Measure voltage between steering angle sensor 5P connector terminal No. 3

and body ground.

Fig. 26: Measuring Voltage Between Steering Angle Sensor 5P Connector
Terminal No. 3 And Body Ground



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































Is there 0.1 V or more?

YES -Repair short to power in the wire between the steering angle sensor and
the VSA modulator-control unit.

NO -Replace the steering angle sensor (see STEERING ANGLE SENSOR
REPLACEMENT ).

DTC 27-21: STEERING ANGLE SENSOR STUCK NEUTRAL POSITION; DTC 27-22: STEERING
ANGLE SENSOR STUCK OFFSET POSITION

1. Turn the ignition switch ON (II).
2. Turn the steering wheel left and right at 90 degree or more. Check the

STEERING ANGLE in the VSA DATA LIST with the HDS.

Is there ±90° or more?

YES -Intermittent failure, the system is OK at this time. Check for loose
terminals between the steering angle sensor 5P connector and the VSA
modulator-control unit 37P connector. Refer to INTERMITTENT
FAILURES TROUBLESHOOTING (see ).

NO -Go to step 3.

3. Turn the ignition switch to LOCK (0).
4. Disconnect the steering angle sensor 5P connector.
5. Disconnect the VSA modulator-control unit 37P connector.
6. Check for continuity between body ground and steering angle sensor 5P

connector terminals No. 2 and No. 4 individually.
