DR P/SEAT SLIDE Регулировка

продолього положения

сиденья водителя

FR HEATED SEAT (Обогреватель

переднего сиденья)

DR P/SEAT RECLINE (Регулировка

наклона спинки

сиденья водителя)

FR ACCESSORY SOCKET (Передняя

электрическая розетка)

DR DOOR LOCK (Запирание двери

водителя)

Steering Wheel Heater( подогрев

рулевого колеса)* Handsfree

Power Tailgate Sensor( Сенсор

ручки электропривода двери

багажного отделения)*

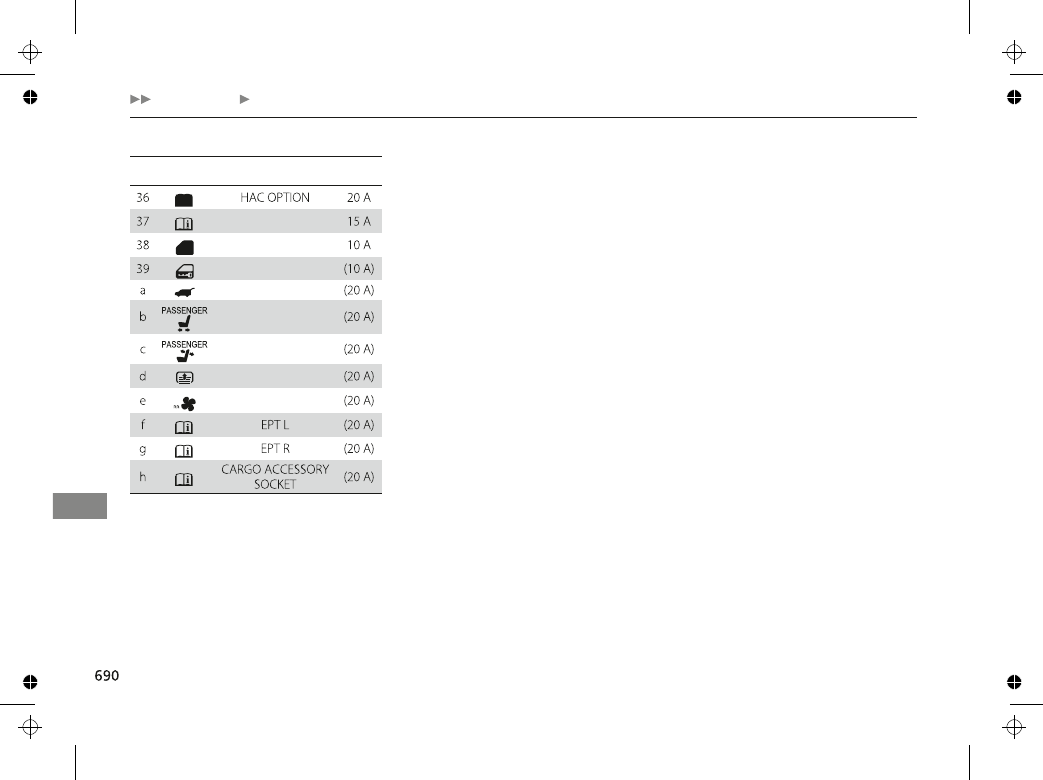

Защищаемая цепь

Номиналь-

ный ток, А

Ig2 DAYTIME LIGHT

(Дневные ходовые огни)

IG1 STARTER ( стартер)

MOONROOF (люк)

DR POWER LUMBAR

(Поясничная опора)

DOOR LOCK

(Центральный замок)

L SIDE DOOR UNLOCK

(отпирание левой двери)

R SIDE DOOR LOCK

(запирание правой двери)

IG1 MONITOR ( монитор)

R SIDE DOOR UNLOCK

(Отпирание двери водителя)

Ig2 А/С

(Кондиционер воздуха)

Ig1 FUEL PUMP

(Топливный насос)

Номиналь-

ный ток, А

Ig1 METER

(Панель приборов)

Ig1 SRS (Дополнительная

удерживающая система) 2

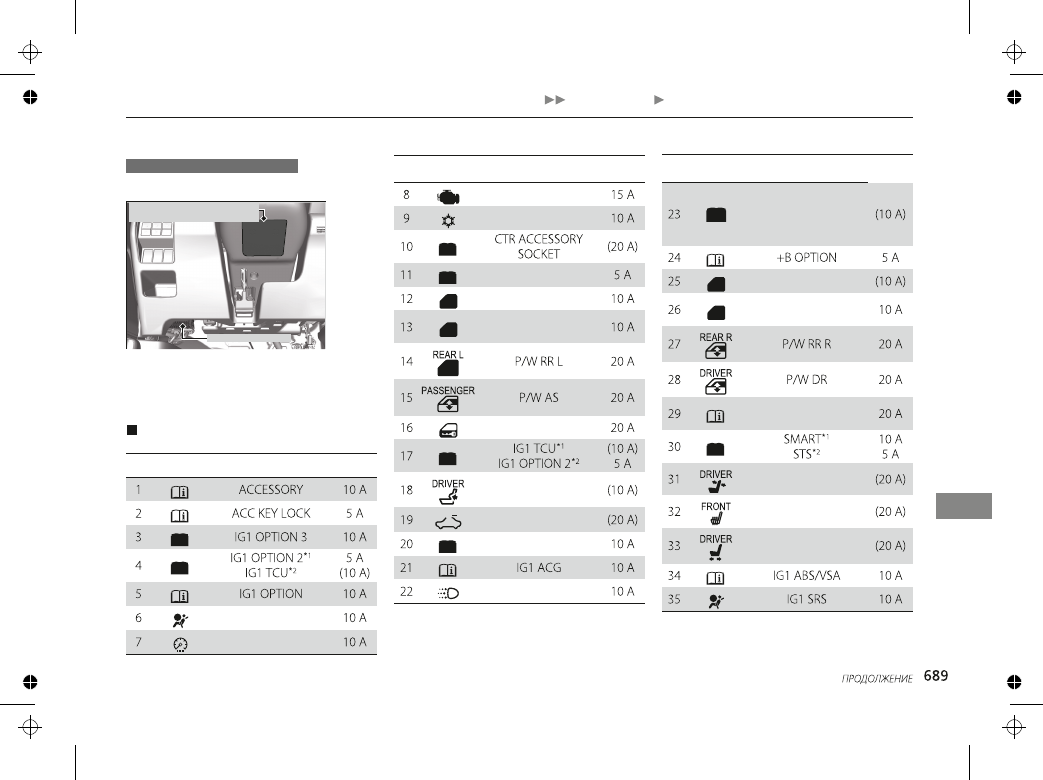

Защищаемые электрические цепи
и номинальные значения тока предохранителей

Расположение и назначение предохранителей приведено
на табличке, наклеенной на боковой панели.
Определите расположение нужного предохранителя по
его номеру с помощью схемы на табличке.

Табличка со схемой расположения
предохранителей

Блок предохранителей

Блок предохранителей расположен под панелью при-
боров.

Модели с ярлыками предохранителей

Защищаемая цепь

Защищаемая цепь

Номиналь-

ный ток, А

* 1: Модели с системой доступа без ключа
* 2: Модели без системы бесключевого доступа

Ус

тр

ан

ен

ие н

еи

сп

ра

вн

ос

те

й в п

ут

и

* Для некоторых вариантов исполнения автомобиля

Предохранители      Проверка исправности и замена предохранителей

+B TRAILER ( прицеп)

L SIDE DOOR LOCK

(Запирание левой боковой двери)

Защищаемая цепь

Номиналь-

ный ток, А

DR DOOR UNLOCK

(Отпирание двери водителя)

PTG (Электропривод двери

багажного отделения)

AS P/SEAT SLIDE (Регулировка

продольного положения

сиденья пассажира)

AS P/SEAT RECLINE(Регулировка

наклона спинки

сиденья пассажира)

 SUNSHADE(шторка от солнца)

RR BLOWER

( двигатель вентилятора)

Ус

тр

ан

ен

ие н

еи

сп

ра

вн

ос

те

й в п

ут

и

Предохранители      Проверка исправности и замена предохранителей

Проверка исправности и замена предохранителей

Перегоревший
предохранитель

Предохранители*

Предохранители

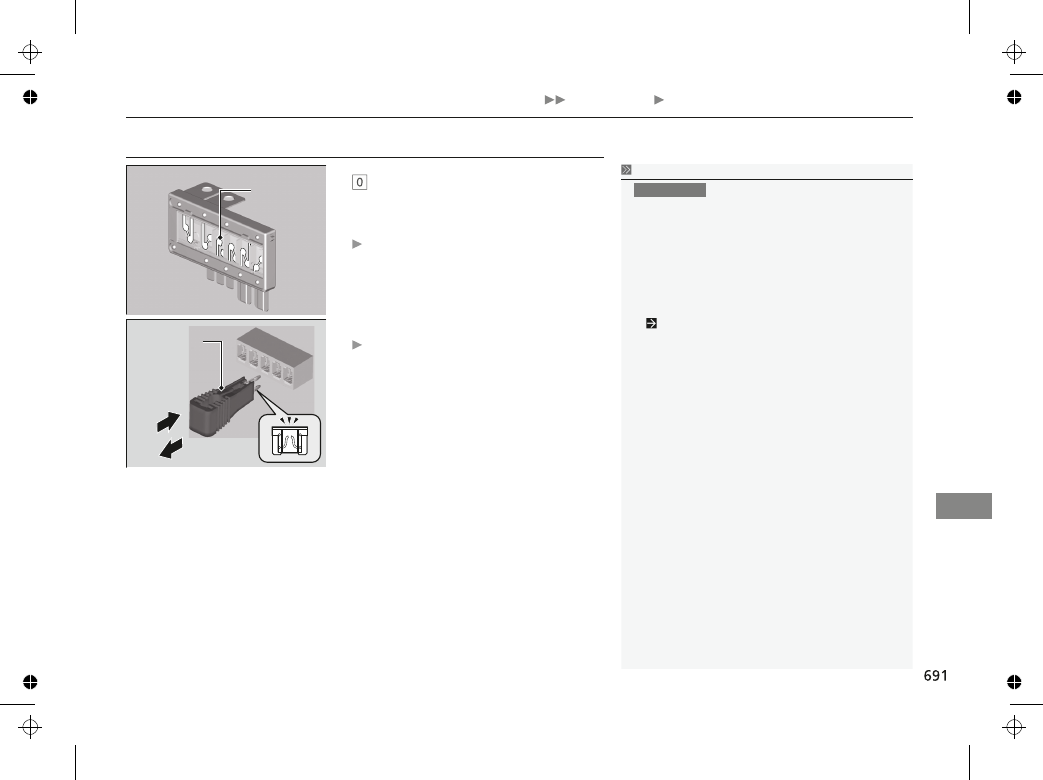

1.

Поверните выключатель зажигания в положение LOCK

 (Блокировка)

*1

. Выключите фары и все вспомогатель-

ные потребители электроэнергии.

2.

Снимите крышку блока предохранителей.

3.

Проверьте исправность большого предохранителя в
моторном отсеке.

Если предохранитель перегорел, то отверните винт с
помощью крестовой отвертки и замените предохра-
нитель новым.

4.

Проверьте исправность малых предохранителей в мотор-
ном отсеке и салоне автомобиля.

При обнаружении перегоревшего предохранителя
извлеките его с помощью пинцета и замените новым.

 Проверка исправности и замена предохранителей

ПРИМЕЧАНИЕ

Замена перегоревшего предохранителя новым предохранителем с
более высоким значением силы тока значительно увеличивает веро-
ятность выхода из строя системы электрооборудования автомобиля
из-за перегрузки.

Замените перегоревший предохранитель имеющимся запасным
предохранителем, если он имеет такое же номинальное значение
силы тока.
Для определения местоположения предохранителя используйте
схему. Проверяйте номинальное значение силы тока предохранителя.

  Расположение предохранителей

Стр. 683, 687

Пинцет для извлечения предохранителей* расположен на тыльной
стороне крышки блока предохранителей в моторном отсеке.

*1

: Автомобили, оснащенные системой доступа в автомобиль без ключа, оборудованы кнопкой ПУСКА/ОСТА-

НОВКИ ДВИГАТЕЛЯ

, а не выключателем зажигания.

Ус

тр

ан

ен

ие н

еи

сп

ра

вн

ос

те

й в п

ут

и

* Для некоторых вариантов исполнения автомобиля

Предохранители      Проверка исправности и замена предохранителей

Буксировка неисправного автомобиля

В случае необходимости буксировки автомобиля обратитесь в службу эвакуации автомобилей.

Для всех вариантов исполнения автомобиля

Перевозка неисправного автомобиля на грузовой платформе эвакуатора

В этом случае автомобиль устанавливается всеми четырьмя колесами на платформе специализированного
автомобиля-эвакуатора.
Этот способ является наилучшим для данного автомобиля.

Автомобили с приводом на одну ось (2WD)

Буксировка неисправного автомобиля методом частичной погрузки

Буксируемый автомобиль устанавливается двумя передними колесами на подъемные кронштейны, которыми
оборудован тягач. Два задних колеса опираются на поверхность дороги. Этот способ разрешен для буксировки
данного автомобиля.

 Буксировка неисправного автомобиля

ПРИМЕЧАНИЕ

Попытка приподнять или буксировать автомобиль за передний или
задний бампер может привести к повреждению автомобиля. Бампе-
ры не рассчитаны на подобные нагрузки.

ПРИМЕЧАНИЕ

Неправильная буксировка, например, буксировка другим
транспортным средством может повредить трансмиссию.

Запрещается буксировать неисправный автомобиль другим автомо-
билем на гибкой сцепке. Это очень опасно, поскольку гибкая сцепка
может перемещаться из стороны в стороны или порваться.
