Наружная/внутренняя облицовка--Подсветка знака



Подсветка знака

Замена



1.  Снимите замок и опору багажника.
2.  Снимите накладку подсветки номерного знака
[68000107] (рис.894).

Снимите 4 винта и подсветку.

3.  Установите задний логотип [61000019]

(a) Очистите неэтилированным бензином поверхность
логотипа.
(b) Нагрейте логотип.
(c) Установите логотип.
Примечание: не перегревайте логотип.

2 зажима

Рис.894.



383

Наружная/внутренняя облицовка--Верхняя левая облицовочная лента

Верхняя левая облицовочная лента
Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедура замены правой стороны идентична
левой.

1.  Снимите верхнюю левую облицовочную ленту
[68000128] (рис.895).

(a) Наклейте вокруг облицовки клейкую ленту.
(b) Снимите  специальным  инструментом  передний  и  задний

зажимы ленты и снимите ленту.

Примечание:
•  Не снимайте зажим.
•  Если зажим поврежден при разборке, замените

его.

2.  Установите верхнюю левую облицовочную ленту

[68000128]
Примечание: только при замене зажима.

(a) Снимите  клейкую  ленту  и  удалите  остатки  клея

неэтилированным бензином.

(b) Прогрейте место сборки нагревательной лампой.

Кузов: 40-60°C.
Облицовочная лента: 20-30°C.

Примечание: не перегревайте ленту и кузов.

(c) Установите  зажим  в  указанное  на  рисунке 896

положение и нажмите рукой до упора.

(d) После прижимания зажима более 30 минут, установите

левую облицовочную ленту.

Совет:
•  Время отвердевания поверхности: 30 минут.
•  Полное отвердевание: 24 часа.

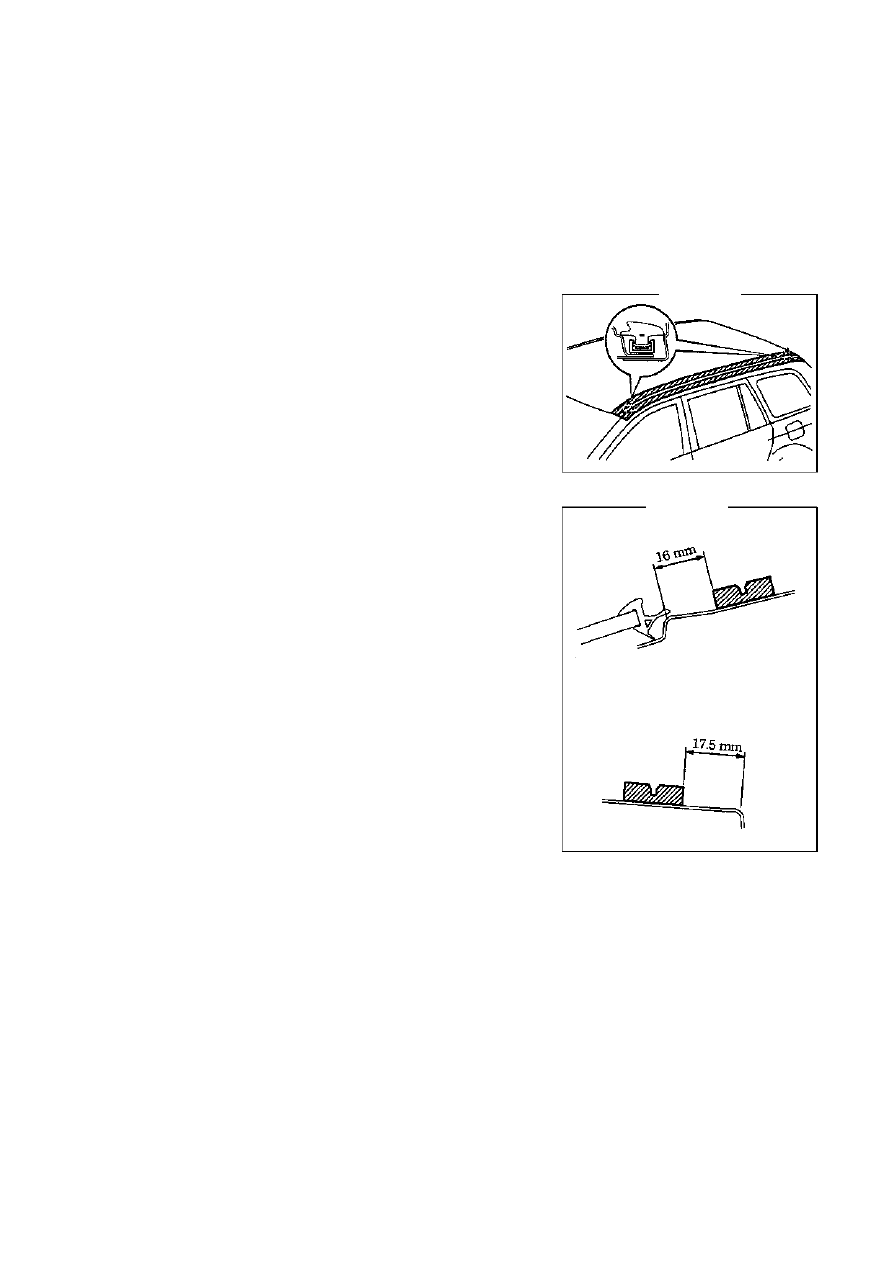

Рис.895.

Рис.896.



384

Наружная/внутренняя облицовка--Нижняя левая планка кузова



Нижняя левая планка кузова

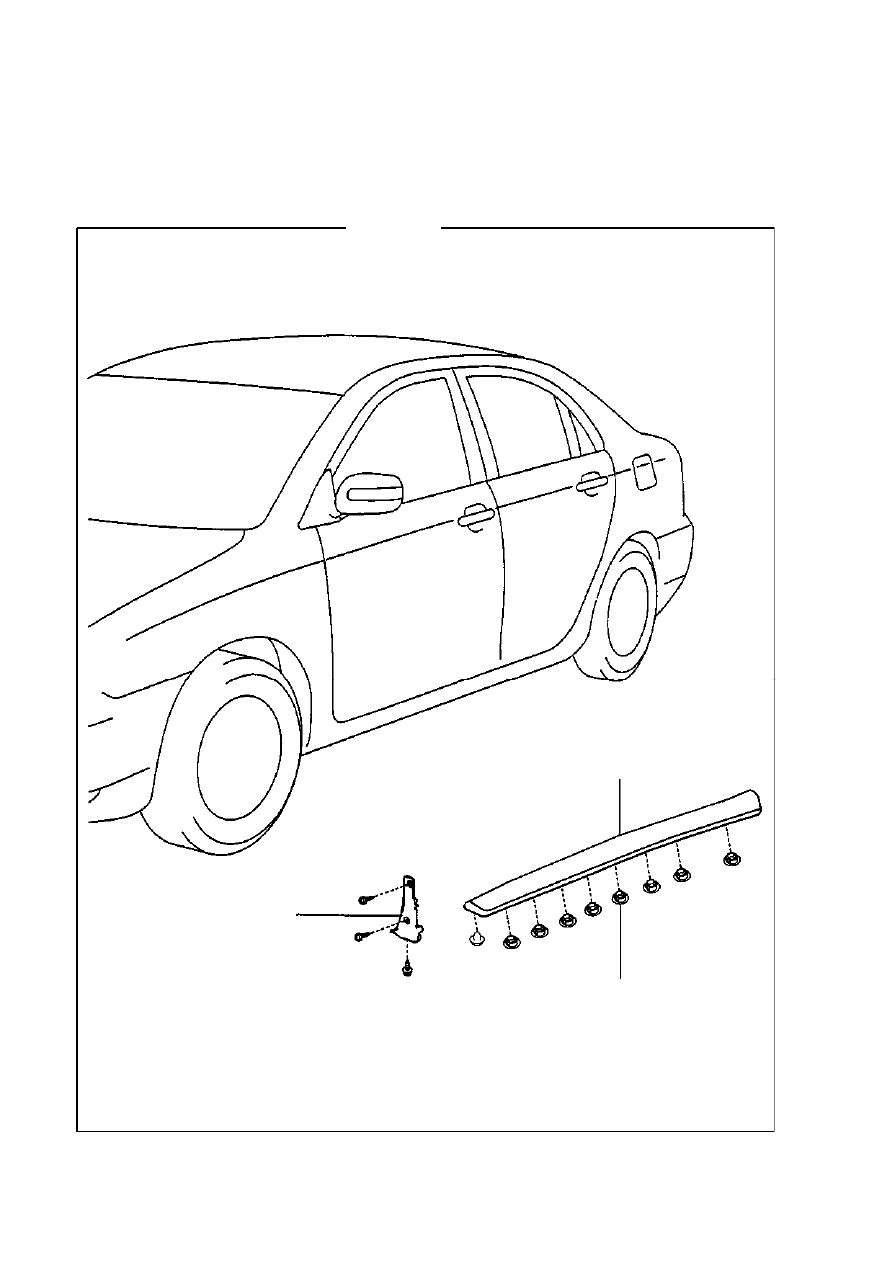

Компоненты







Нижняя планка



Брызговик

переднего
колеса



   Зажим



Рис.897.



385

Наружная/внутренняя облицовка--Нижняя левая планка кузова



Замена



Совет:
При сборке используйте обратную разборке последовательность. По отдельным
элементам имеются дополнительные указания
Процедура замены для правой стороны идентична левой.
См. чертеж компонентов на стр. 384.
1. Снимите брызговик левого переднего колеса [68000221]
(a) Снимите 3 винта и брызговик левого переднего колеса
(рис.898).

2. Снимите левую нижнюю планку [68000049]



(a) Снимите 8 зажимов специальным инструментом (рис.899).
(b) Снимите винт.
(c) Снимите планку специальным инструментом.

3

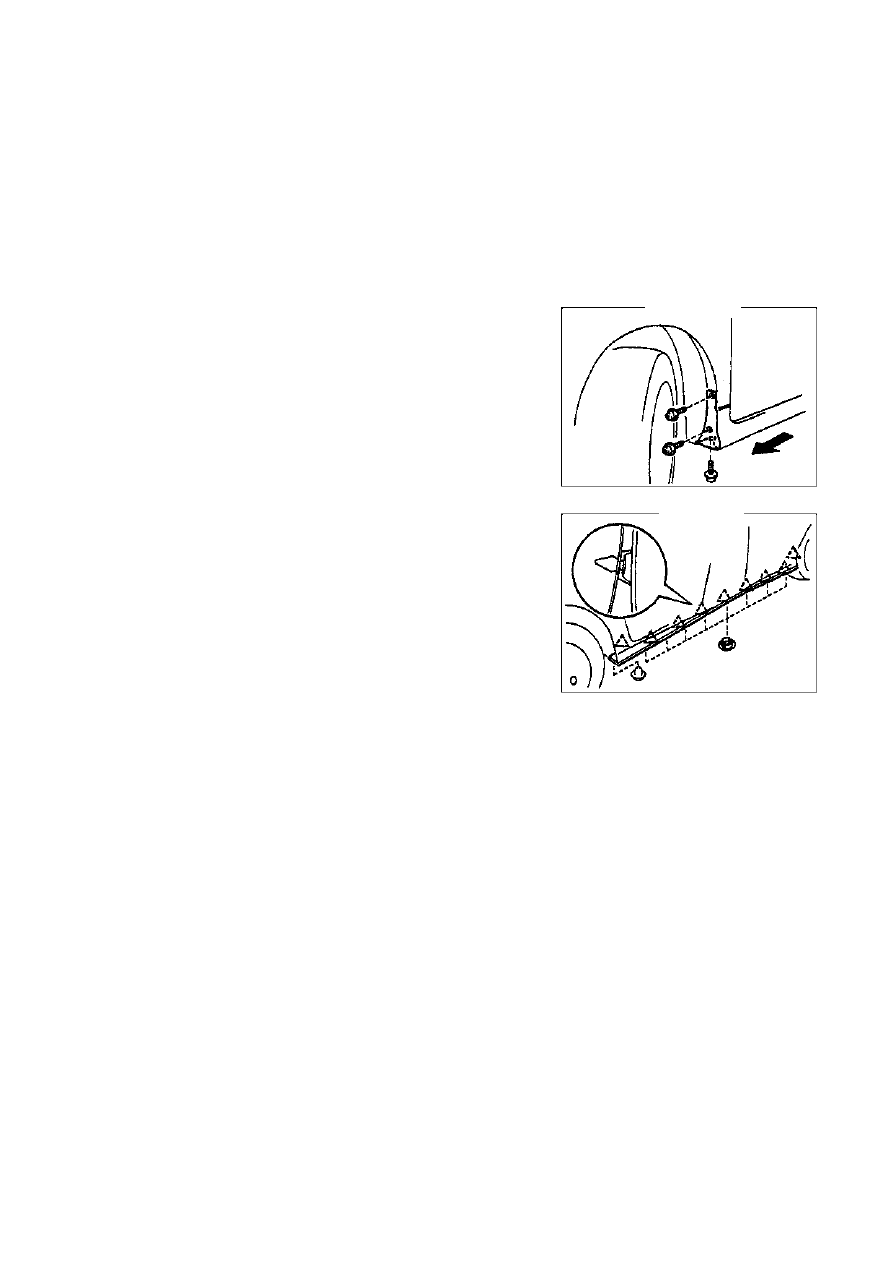

Рис.898.

Рис.899.
