4. Датчик детонации (4G18-3600020)(рис.3,4).





Метод измерения:

Установите  мультиметр  в  режим  омметра  и  подключите
контакты к 1 и 2 штырьку, сопротивление при нормальной
температуре  должно  быть  более 1 кОм.  Установите
мультиметр  в  режим  милливольтметра  и  ударьте  по
датчику  молоточком,  в  момент  удара  дожжен  пройти
сигнал напряжения.

5. Датчик температуры воды (4G18-3600040)

Датчик  имеет  отрицательный  температурный  резистор,  значение  сопротивления  отличается  в
зависимости  от  окружающей  температуры,  поэтому  можно  отслеживать  малые  изменения
наружной температуры. Измерение выходного сопротивления отображает температуру контактной
среды.  Сигналы  от  А  и  С  направляются  на  блок  управления,  сигналы  от  В  и  заземления –
инструменту.

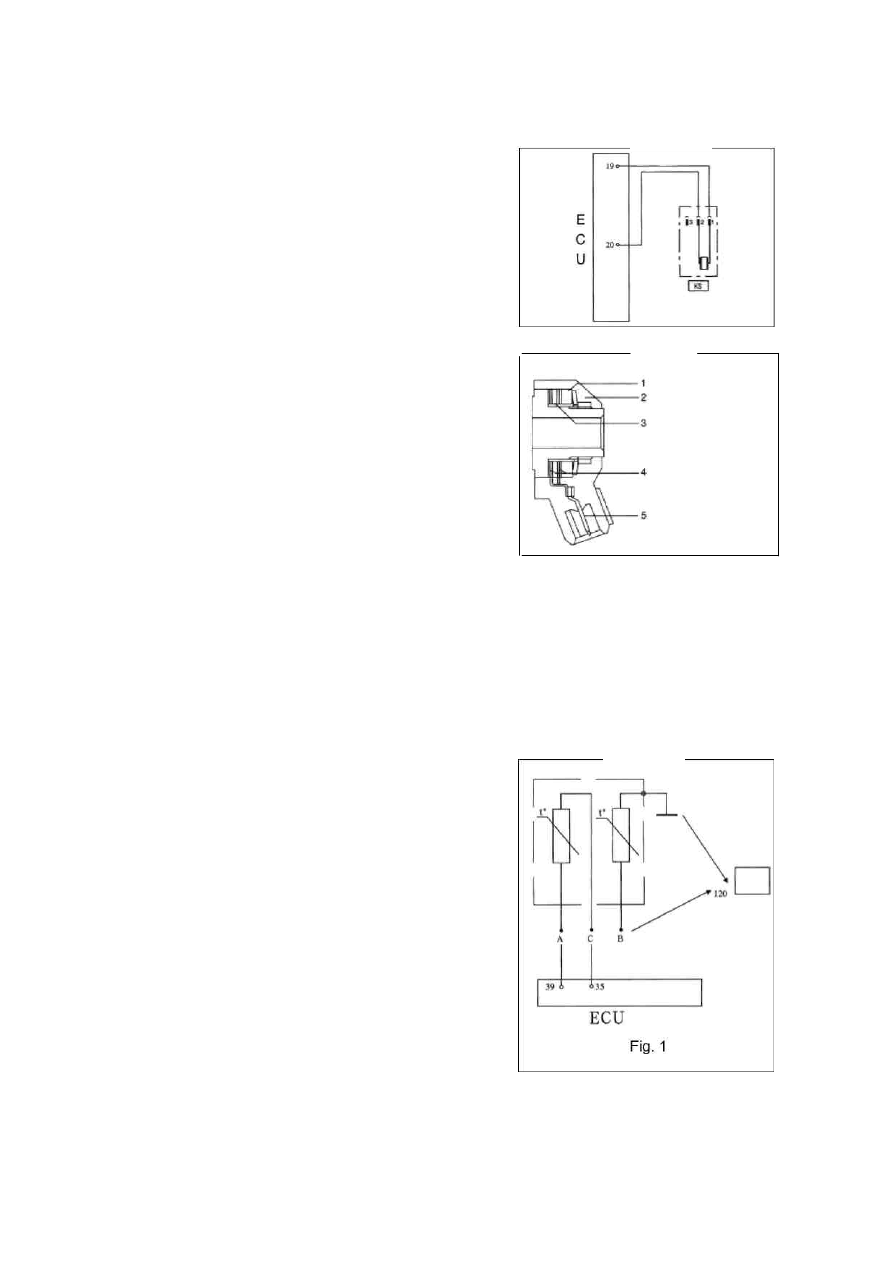

Принцип работы (рис. 5):



Примечание:      A, B и C представляют 3 штырька датчика, см. Отметку
на основном штыре.



1 Виброблок
2 Корпус
3 Пьезоэл.
керамика
4 Контакт
5 Разъем

Рис.3.

Рис.4.

Рис.5.



7

Система управления двигателя- Система инжектора

Используйте мультиметр для измерения: Характеристики
датчика температуры (таблица 5).

Таблица 5.



Температура (C)



Сопротивление на A и C(кОм)



-20 ±0.1



13.71-16.49



25 ± 0.1



1.825-2.155



80 ± 0.1



0.303-0.326



110 ±0.1



0.1383-0.1451





Сопротивление на B(Ом)



50 ± 0.2



176-280



80 ± 0.2



63.4-81.4



110 ± 0.2



24.6-30.6



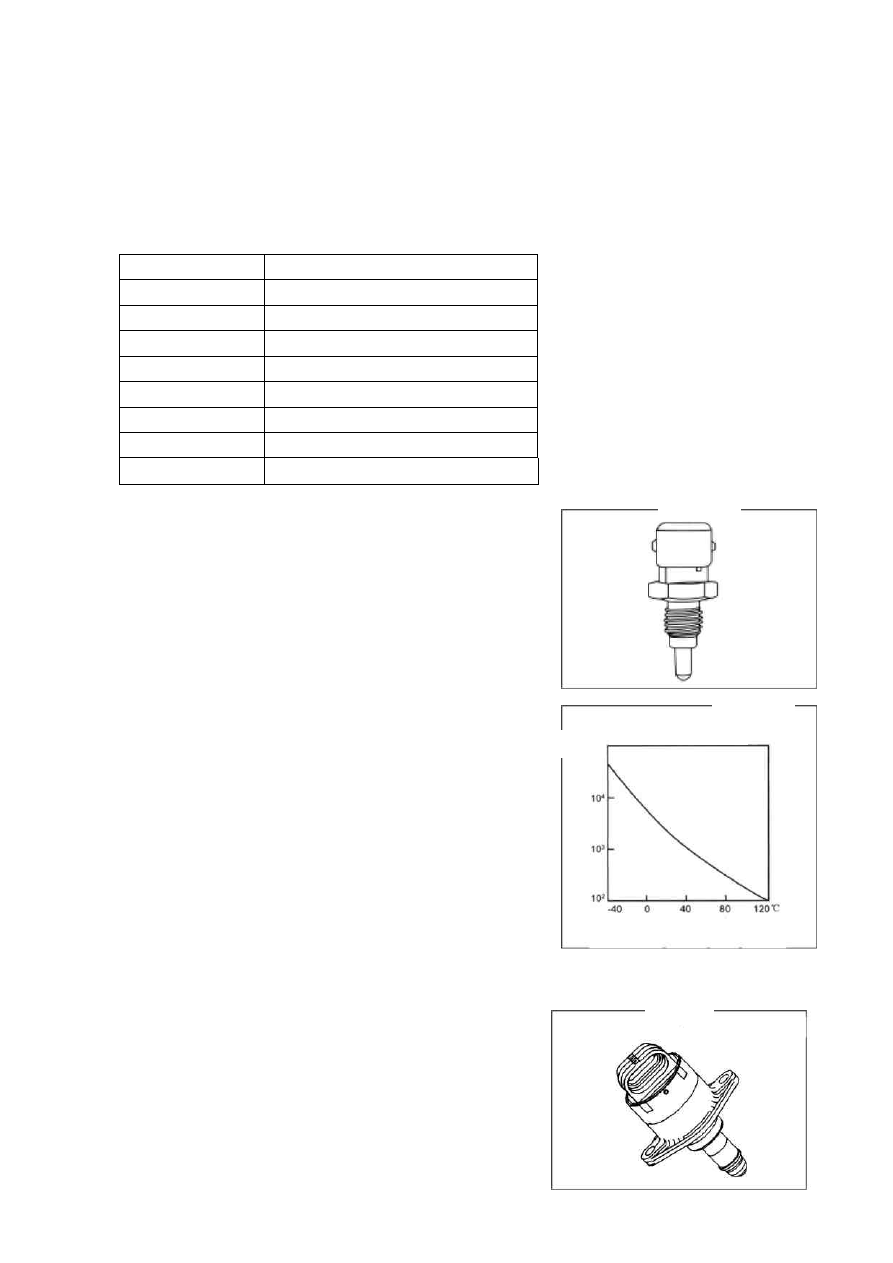

6. Датчик входной температуры воздуха (4G18-
3600090)(рис.6.).

Датчик

входной

температуры

воздуха

является

резистором

с

отрицательным

температурным

коэффициентом,

сопротивление

изменяется

от

температуры  входящего  воздуха,  и  этот  датчик
отправляет  напряжение,  отображающее  изменение  во
входящей температуре воздуха контроллеру.

Простой метод измерения: (рис.7.).

Установите мультиметр в режим омметра и подключите 2
контакта к 1 и 2 штырьку датчика, сопротивление при 20°C
равняется 12. 5  кОм ± 5%, остальные  значения
сопротивления

измеряются

согласно

кривой

характеристики.  Также  возможен  аналоговый  метод
измерения.  Продуйте  феном  датчик  (не  держите  его
слишком

близко),

и

наблюдайте

изменения

сопротивления, которое в это время будут уменьшаться.

7. Шаговый мотор (4G18-3600070)
(рис.8.).

Схематическая диаграмма и
штыри (рис.9.).

Кривая датчика

температуры



Шаговый мотор

Рис.6

Рис.7

Рис.8

Ом



8

Система управления двигателя - Система инжектора





Штырь A подключен к штырю блока управления No. 65
Штырь B подключен к штырю блока управления No. 66
Штырь C подключен к штырю блока управления No. 67
Штырь D подключен к штырю блока управления No. 64

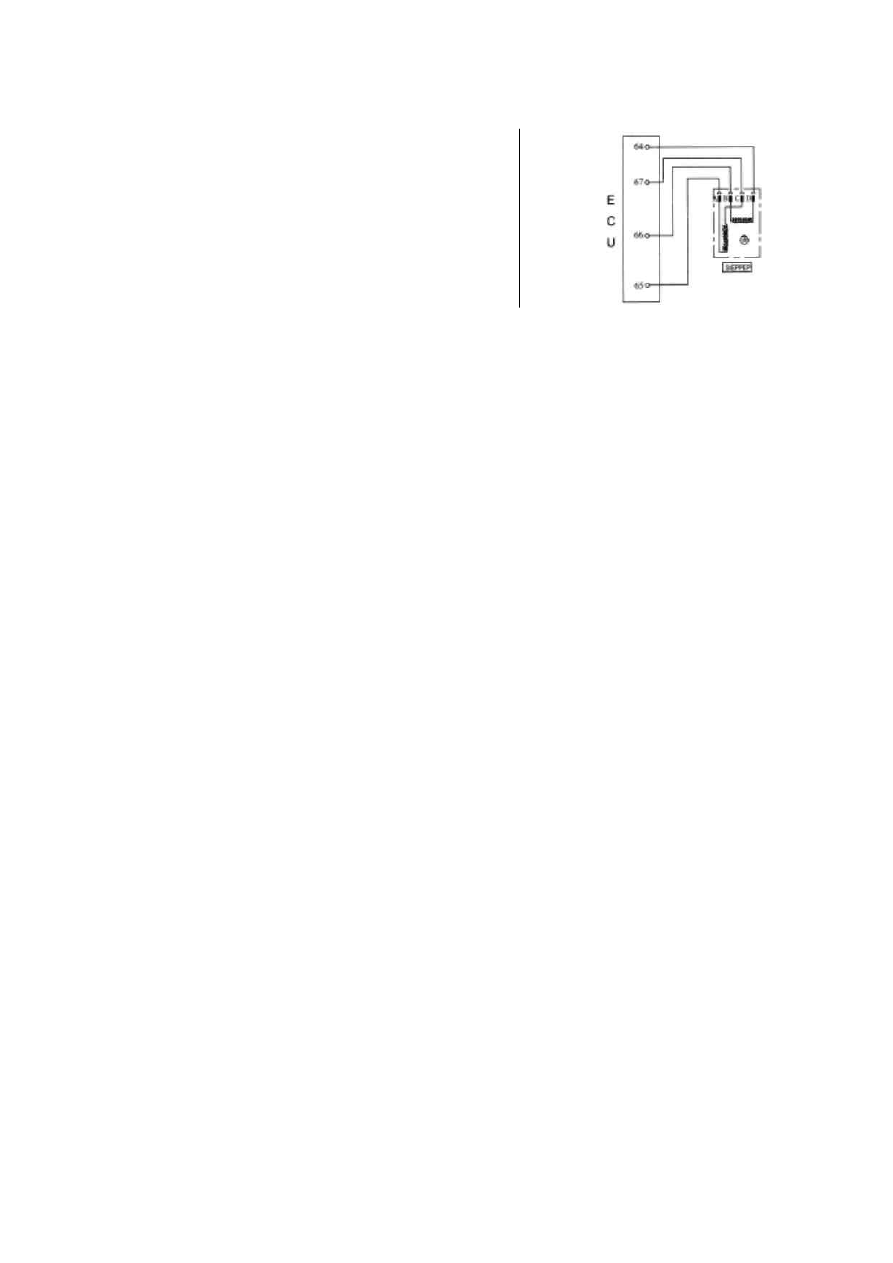

Схема

подключ

ения

шагового

мотора





Предупреждения по обслуживанию:
1.  Запрещается прилагать осевые усилия для вставки или вынимания оси;
2.  Перед установкой регулятора холостого хода с шаговым мотором в корпус дросселя вал

должен быть полностью вытянут;

3.  Часто очищайте канал воздуха;
4.  После отключения батареи или блока управления, своевременно обучите шаговый мотор.

Метод самообучения системы M7:   включите зажигание, но не запускайте двигатель сразу,
запустите его через 5 секунд. Если холостой ход неверный, повторите процедуру.

Простой метод измерения:   Установите мультиметр в режим омметра и подключите 2 контакта к
штырям AD и BC регулятора, сопротивление при 20°C   составляет  53 ± 5.3 Ом.

Рис..9.



9

Система управления двигателя - Дроссель



Дроссель



Демонтаж, установка, разборка и сборка



1.  Слейте охлаждающую жидкость.
2.  Снимите шланг охладителя воздуха.
3.  Снимите пластиковые крышки двигателя [4G18-1000310].
4.  Снимите трос дросселя.
5.  Снимите дроссель [4G18-1008240].



(a)  Разъедините датчик положения дросселя и шаговый мотор.
(b) Разберите вентиляционный шланг.
(c)  Снимите 2 болта и скобу троса.
(d) Снимите 2 шланга входа и выхода воды с дросселя.
(e) Снимите 2 болта и 2 гайки, и снимите корпус дросселя с впускного коллектора.

6.  Снимите шаговый мотор с корпуса дросселя [4G18-3600070].

Снимите 3 винта и шаговый мотор.

7.  Установите шаговый мотор на корпус дросселя.

Установите шаговый мотор.

8.  Установите дроссель.

(a) Установите новую прокладку впускного коллектора.
(b) Установите корпус дросселя, 2 болта и 2

гайки.

Момент затяжки: 25 ± 5Нм



9.  Залейте охлаждающую жидкость.

10.Проверьте отсутствие утечек охлаждающей жидкости.
