49–00 Safety Precautions

Safety Precautions in this section apply to all
procedures within this group.

DANGER

When working on the vehicle, shut down the en-
gine, set the parking brake, and chock the tires.
Before working under the vehicle, always place
jack stands under the frame rails to ensure the
vehicle can not drop. Failure to follow these steps
could result in serious personal injury or death.

49–01 Exhaust System

Inspection (Noise
Emission Control)

In addition to inspecting the exhaust system at the
scheduled maintenance interval, inspect the exhaust
system if the noise level of the vehicle has in-
creased. Replace parts that show leakage, wear, or
damage, with genuine Freightliner parts.

Pre-EPA07 Exhaust System
Inspecting

1.

On all vehicles, check the condition of the muffler
body, the top stack, and the heat shield. See

Fig. 1

. Check the inlet/outlet tubes for leakage,

dents, and corrosion, and check for holes in the
muffler. Replace parts as required. Use new
parts, equivalent to parts originally installed on
the vehicle. See Group 49 of the Century Class
Trucks Workshop Manual for replacement
procedures.

2.

Inspect the exhaust flex hose (see

Fig. 2

) for

leakage, wear, or damage. Replace with new
parts if replacement is needed.

3.

Check for leakage at the V-band coupling, which
attaches the exhaust pipe to the turbocharger
exhaust outlet. See

Fig. 2

.

If leakage exists, tighten the nut on the V-band
coupling 10 lbf·ft (14 N·m). If leakage persists,
install a new V-band coupling.

4.

Inspect the turbo outlet pipe, and replace it as
needed.

5.

Check the U-bolt clamps for tightness, and
tighten as needed.

6.

Check the isolator at the base of the exhaust
stack elbow(s) (see

Fig. 3

), for cracking, dam-

age, and dry rot. Replace as needed.

7.

Check for leakage at all wide-band exhaust
clamps. See

Fig. 4

,

Fig. 5

, or

Fig. 6

.

If leakage exists, tighten the nuts 40 to 60 lbf·ft
(54 to 81 N·m). If leakage persists, install a new
wide-band exhaust clamp. Do not re-use
Sealclamps.

01/06/99

1

2

2

3

3

f490170

1.

Exhaust Clamp

2.

Lower Heat Shield Fastener

3.

Upper Heat Shield Fastener

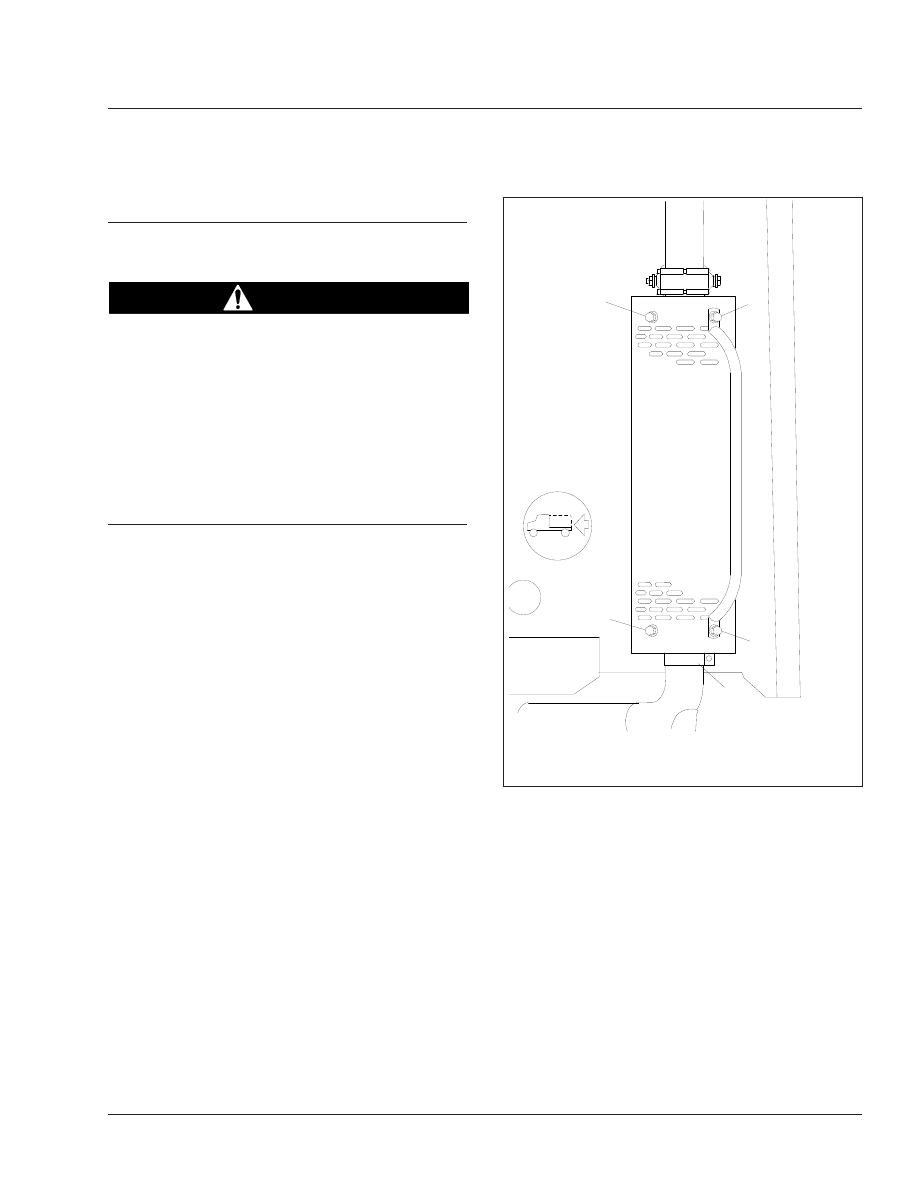

Fig. 1, Vertical Exhaust Stack and Heat Shield

Exhaust

49

49/1

EPA07 Exhaust System
Inspecting

IMPORTANT: The Environmental Protection
Agency’s 2007 regulations require lower ex-
haust emissions, thus requiring new exhaust
system components. See

Fig. 7

. In particular

the after-treatment device (ATD), which is part
of the after-treatment system (ATS), requires

special attention during regularly scheduled

f490024a

1

2

3

06/01/93

4

1.

Flex Hose

2.

V-Band Coupling

3.

Exhaust Pipe

4.

Turbocharger Exhaust Outlet

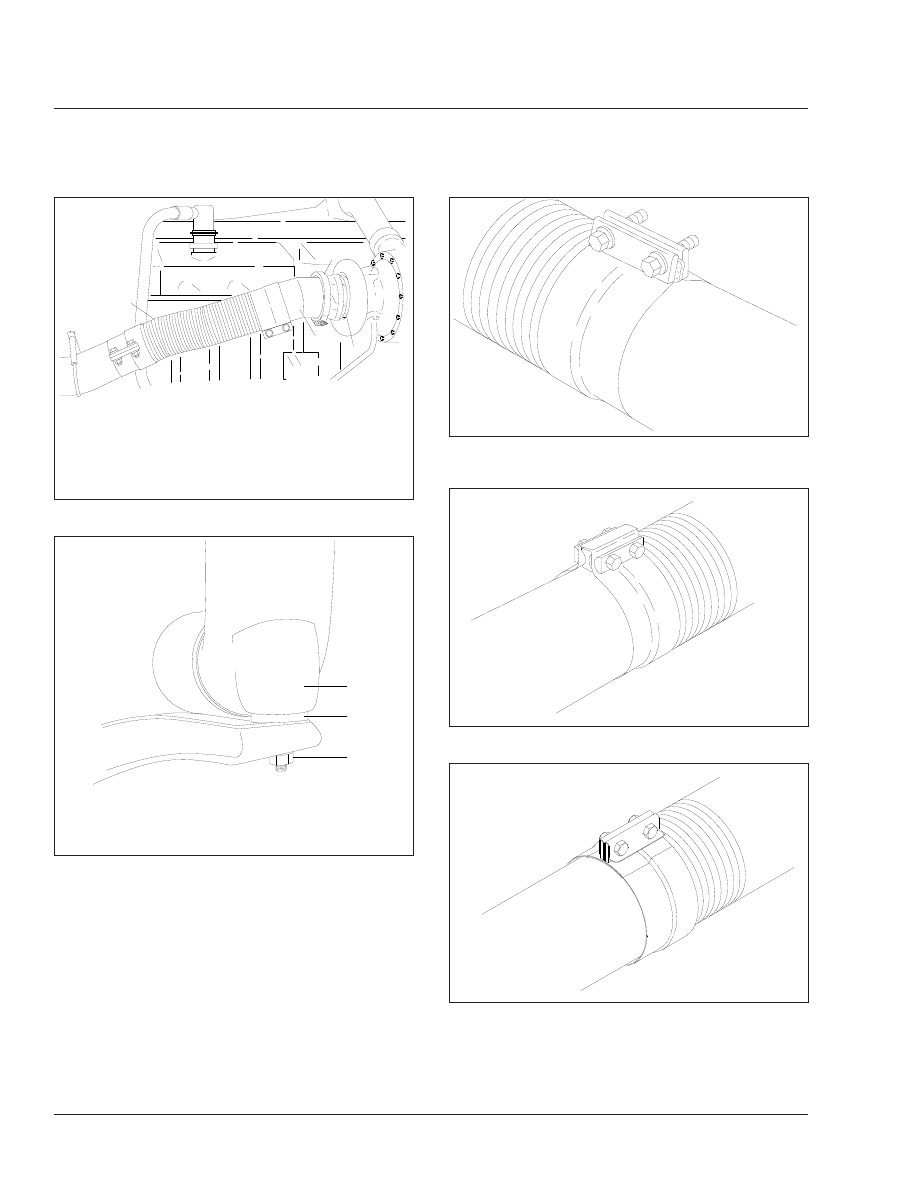

Fig. 2, V-Band Coupling and Flex Hose

08/25/95

f490127

1

2

3

1.

Exhaust Pipe

2.

Exhaust Elbow Isolator

3.

Mounting Nut

Fig. 3, Exhaust Elbow Isolator

f490025a

05/28/93

Fig. 4, Donaldson Sealclamp Wide-Band Exhaust

Clamp

f490005a

10/05/94

Fig. 5, Torca Torctite Wide-Band Exhaust Clamp

f490214a

09/30/99

Fig. 6, Gemi Wide-Band Exhaust Clamp

Exhaust

49

49/2

maintenance inspections. If any discrepancies
are discovered, refer to the engine manufactur-
er’s service literature for repair instructions.

Definitions of ATS Components

Refer to the following list of definitions of ATS com-
ponents.

• After-Treatment System (ATS)—the entire ex-

haust system from the turbocharger to the ex-
haust stack or tail pipe.

• After-Treatment Device (ATD)—a muffler-like

canister that houses a DPF, DOC, and sensors.

• Diesel Particulate Filter (DPF)—a filter that col-

lects and holds particulate matter (soot and
ash).

• Diesel Oxidation Catalyst (DOC)—oxidizes hy-

drocarbons and reduces NOx.

• Sensors—detect temperatures and pressures in

the ATS.

Inspection

1.

Check for leakage at the clamp that attaches the

exhaust pipe to the turbocharger exhaust outlet.
If leakage exists, tighten the nut on the clamp to
the required torque. If leakage persists, install a
new clamp.

2.

Check the exhaust pipe, bellows, and each ex-
haust seal clamp for leakage, wear, cracks, or
damage. Replace damaged components as
needed. If leakage exists at a clamp, tighten the
nuts to the required torque. If leakage persists,
install a new exhaust seal clamp. Do not reuse
seal clamps. Once a seal clamp is loosened or
removed, it must be replaced.

NOTICE

A leak in the CGI piping, including the bellows,
will allow unfiltered air and contaminants into the
engine intake, and can cause serious engine dam-
age.

f490283

1

2

2

5

6

5

7

8

9

3

3

4

10/20/2006

A

A. Inspect this area of the canister for dents.
1.

Marmon Fitting at Inlet from Turbocharger

2.

DOC Temperature Sensor

3.

ATD Mounting Band

4.

DPF Intake Pressure Sensor

5.

DPF V-Band Mounting Clamps

6.

Sensor Housing

7.

DPF Outlet Temperature Sensor

8.

Exhaust Outlet Marmon Fitting

9.

DPF Outlet Pressure Sensor

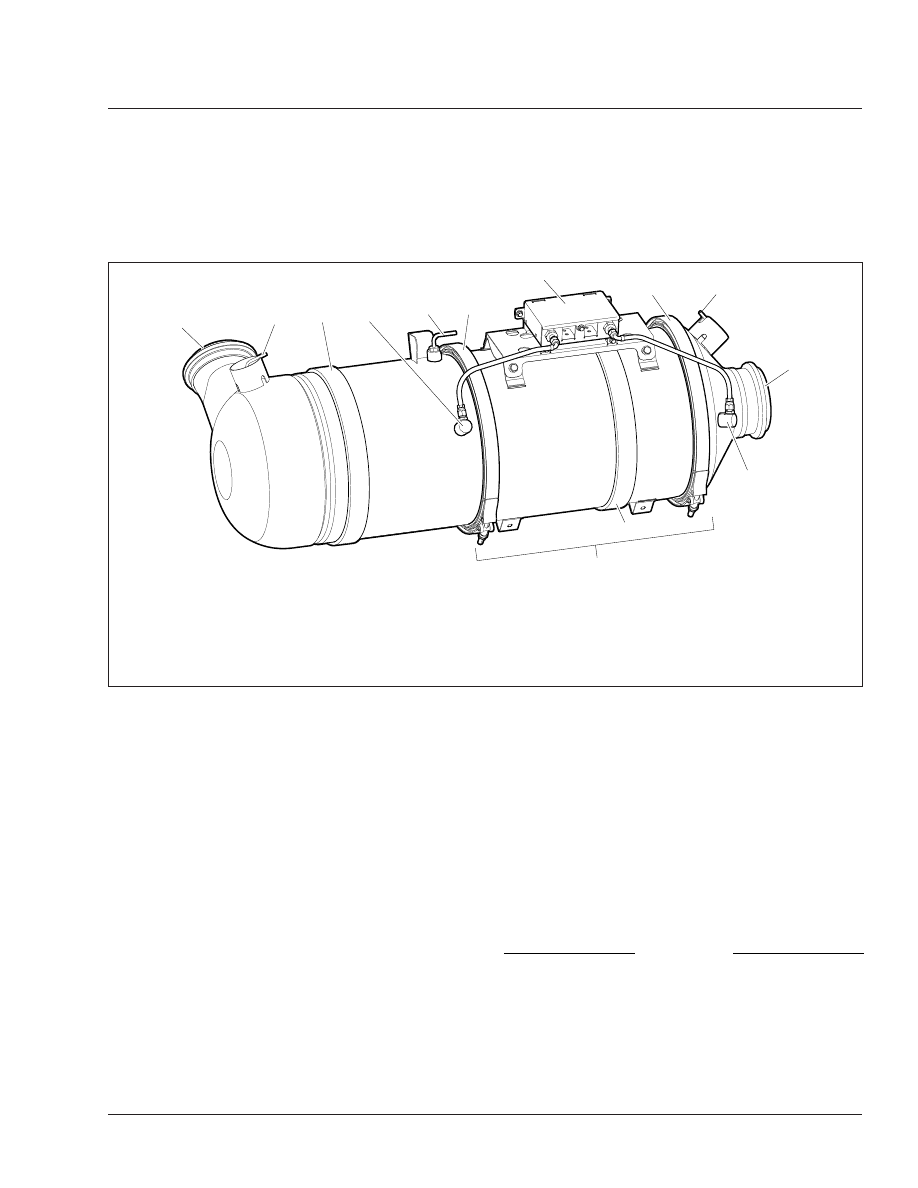

Fig. 7, Typical After-Treatment Device
