Freightliner Business Class M2. Manual - part 34

02/23/2011

f490458

A

A

2

1

3

A. At least 7/16 inch (10 mm)
1.

Forward CGI Pipe

2.

CGI Bellows

3.

Aft CGI Pipe

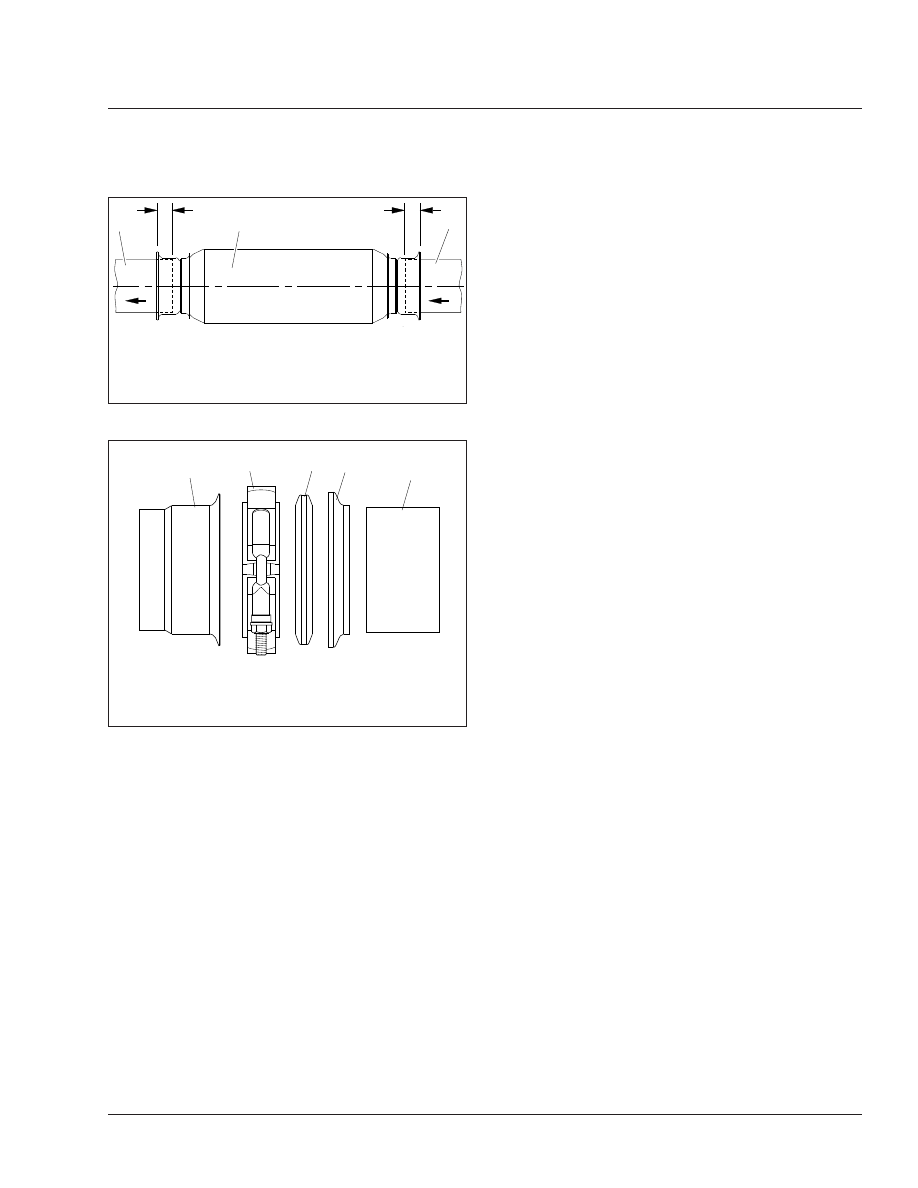

Fig. 9, CGI Bellows Installation

02/08/2010

f490417

5

4

3

2

1

1.

CGI Bellows

2.

Slip Clamp

3.

Retaining Ring

4.

Graphite Gasket

5.

Forward CGI Pipe

Fig. 10, Forward Facing Slip Clamp Installation

Exhaust

49

Business Class M2 Maintenance Manual, November 2015

49/9

Title of Maintenance Operation (MOP)

MOP Number

Aerodynamic Component Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60–02

Mirror Folding Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60–01

Cab

60

Index, Alphabetical

Business Class M2 Maintenance Manual, November 2014

60–01 Mirror Folding Check

For vehicles with folding main mirrors, make sure
that the mirrors fold freely on the pivot points. Pivot
each mirror fully forward and backward two times to
break loose any debris that may affect the fold-away
feature of the mirror.

60–02 Aerodynamic

Component Inspection

Inspect aerodynamic components, if equipped, for
structural damage, cracks, or wear. These may in-
clude:

• Chassis fairings
• Battery access kickplate
• Side skirts
• Cab side extenders
• Roof fairing/deflector
• Bumper
• Hood

Replace or repair damaged or missing components
as needed.

Cab

60

Business Class M2 Maintenance Manual, November 2014

60/1
