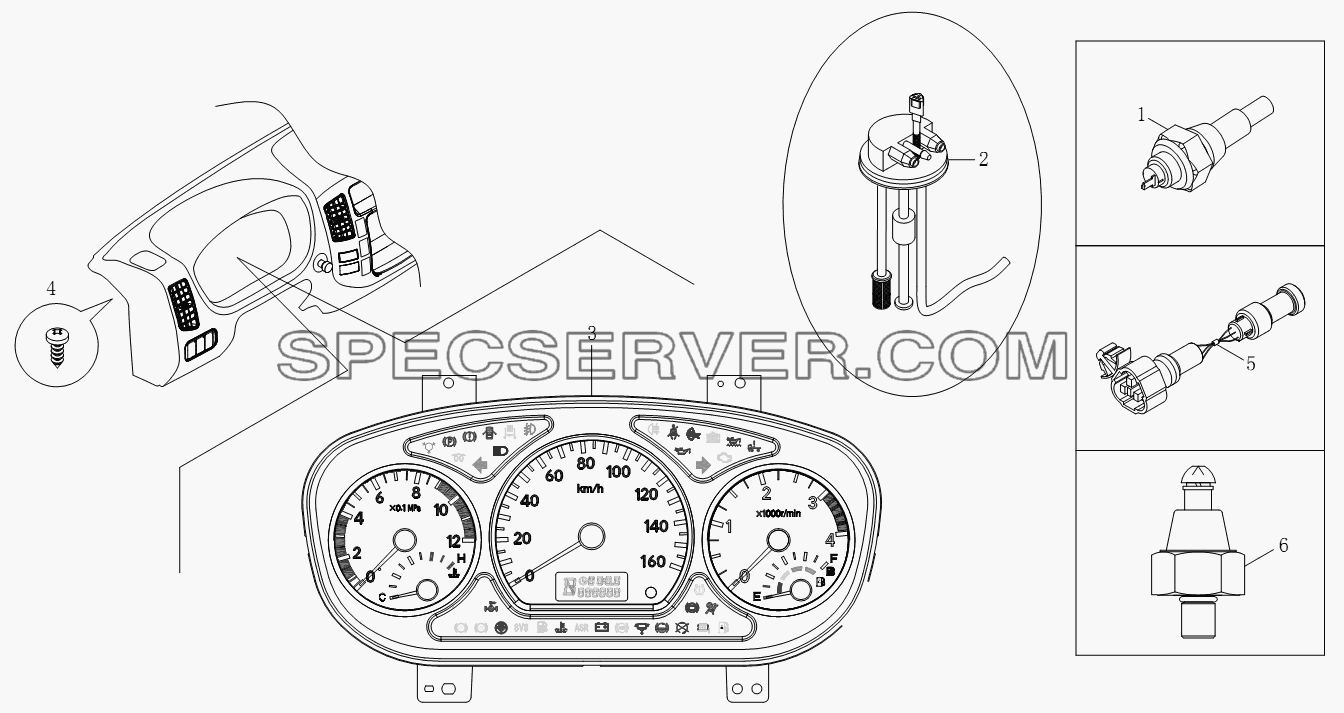

№		Номер детали	Наименование запчасти
-		1SB2003760111	Устройство приборов
1		1B20037600013	Датчик температуры воды в сборе
2		1B20037600023	Датчик топлива в сборе
3		1B20037600070	Комбинированные приборы в сборе
4		Q2204813	Винт
5		1B20037600027	Датчик спидометра
6		1B20037600007	Выключатель сигнализации давления машинного масла

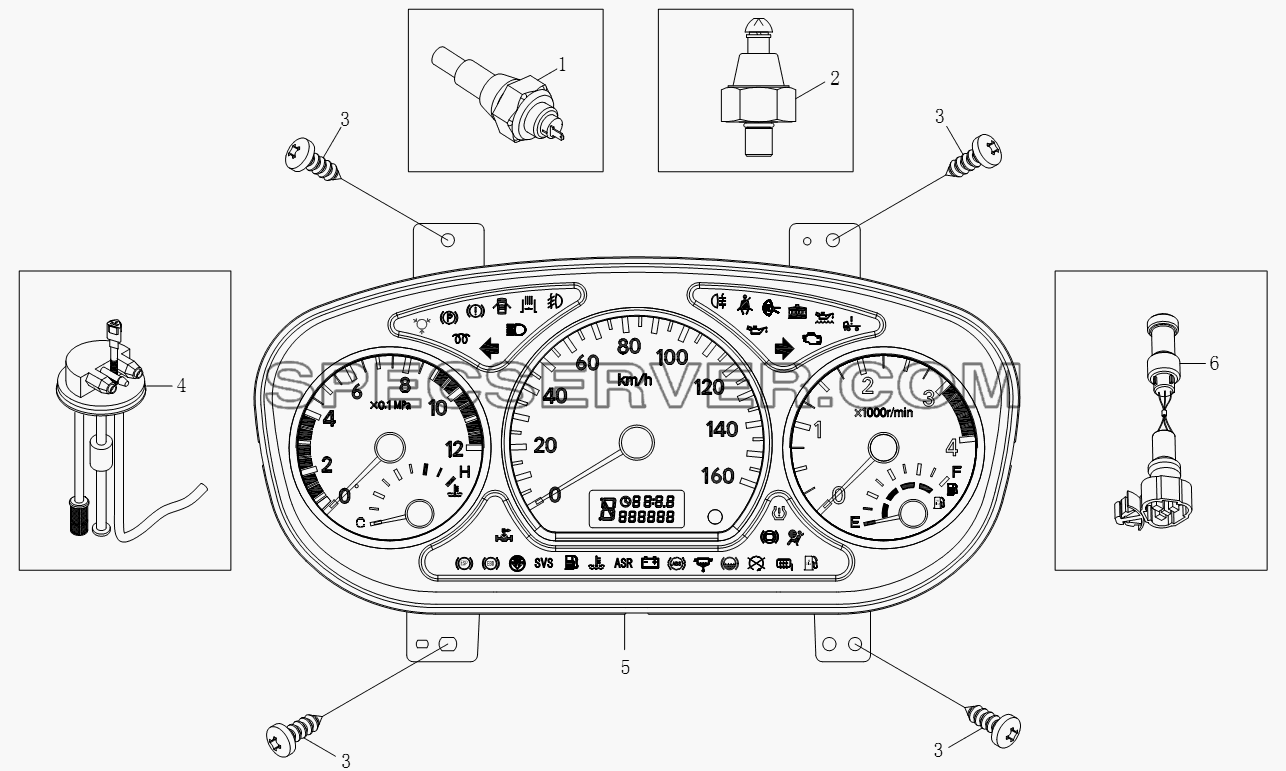

1SB2003760116 Устройство приборов для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB2003760116	Устройство приборов
1		1B20037600013	Датчик температуры воды в сборе
2		1B20037600007	Выключатель сигнализации давления машинного масла
3		Q2204813	Винт
4		1B20037600024	Датчик топлива в сборе
5		1B20037600070	Комбинированные приборы в сборе
6		1B20037600027	Датчик спидометра

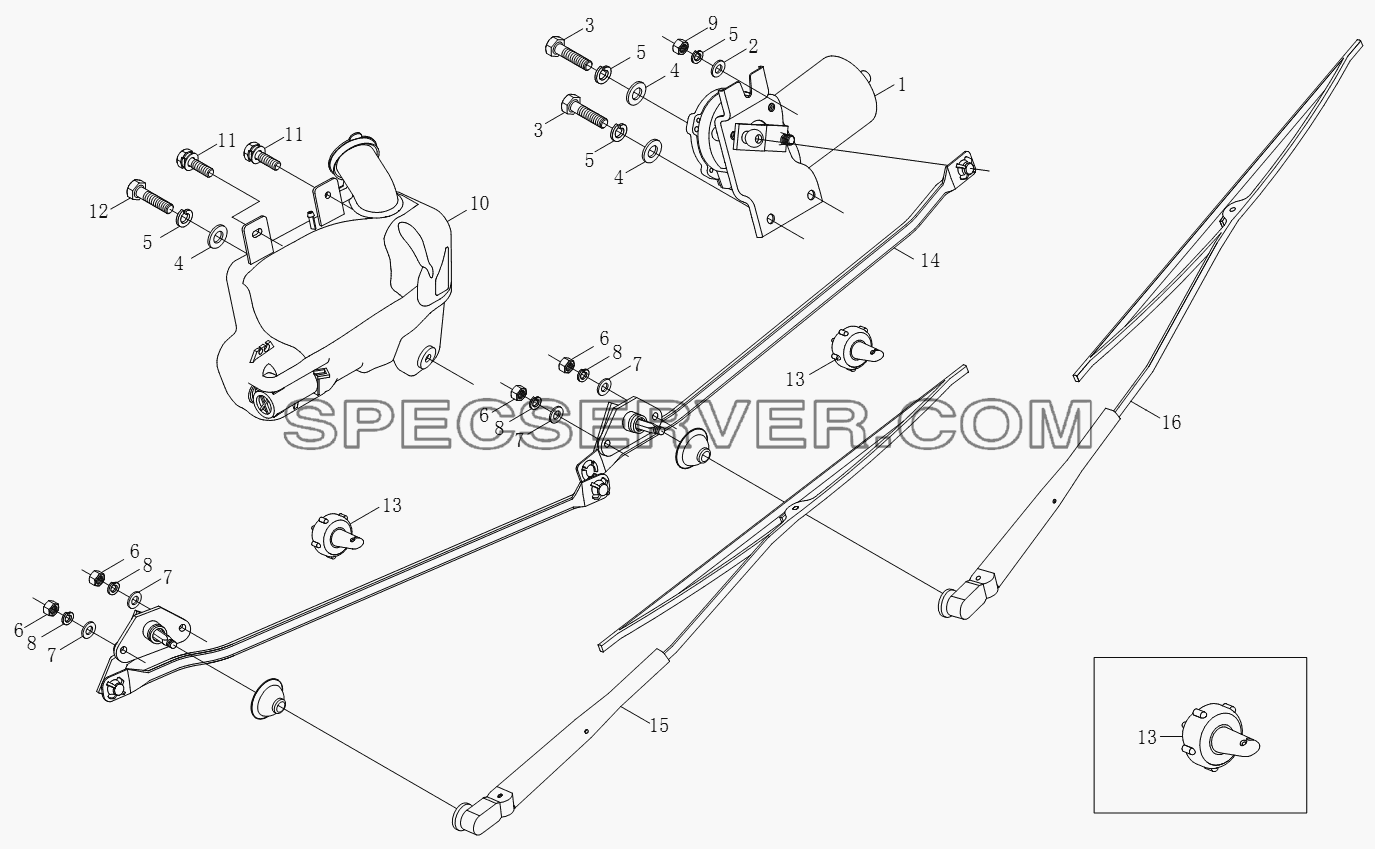

1SB2005250105 Дворник и омыватель для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB2005250105	Дворник и омыватель
1		1B18052500011	Электродвигатель дворника в сборе
2		Q40208	Шайба
3		Q150B0816	Болт
4		Q40108	Плоская шайба
5		Q40308	Шайба пружинная
6		Q340B06	Гайка
7		Q40106	Плоская шайба
8		Q40306	Шайба пружинная
9		Q340B08	Гайка
10		1B18052500316	Промывочный бак в сборе
11		Q1460625	Болт с шестигранной головкой, пружинная шайба и плоская шайба
12		Q150B0825	Болт
13		1B18052500005	Монтаж сопла в сборе
14		1B20052500015	Шатун в сборе
15		1B20052500016	Чистик левого скребка в сборе
16		1B20052500017	Чистик правого скребка в сборе

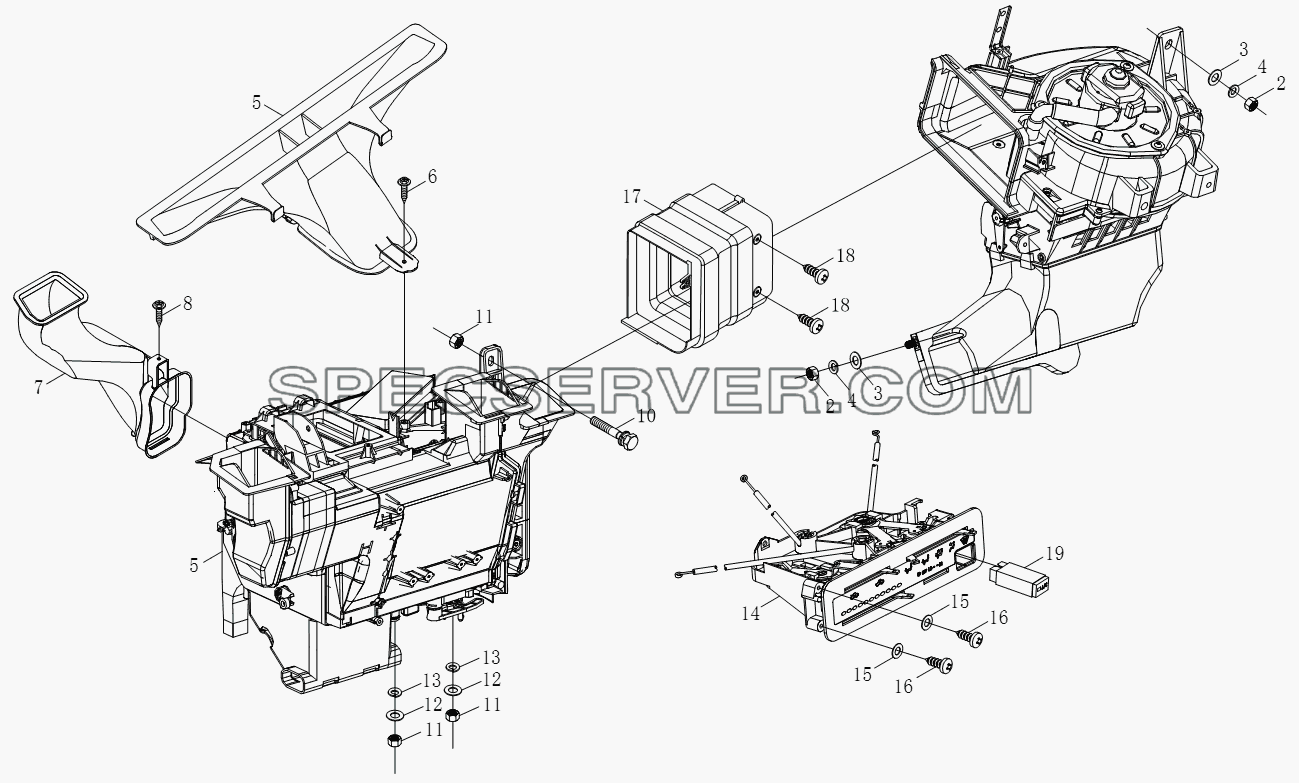

1SB2008110401 Отопление (1B20081100001 Монтажный чертеж отопления кузова) для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1B20081100001	Монтажный чертеж отопления кузова
-		1SB2008110401	Отопление
1		1B18081100011	Воздуходувка 24В
2		Q360B08	Шестигранная гайка типа 2
3		Q40108	Плоская шайба
4		Q40308	Шайба пружинная
5		1B20081100014	Дефростерская ветровая трубка
6		Q2704213	Винт самонарезающий
7		1B18081100051	Вытяжной канал на левом боку ящика тепляка
8		Q2704213	Винт самонарезающий
9		1B18081100216	Ящик тепляка в сборе
10		Q1460825	Болт с шестигранной головкой, пружинная шайба и плоская шайба
11		Q360B08	Шестигранная гайка типа 2
12		Q40108	Плоская шайба
13		Q40308	Шайба пружинная
14		1B20081100218	Управляющий механизм 24В в сборе
15		Q2714216	Винт
16		Q40105	Шайба плоская
17		1B20081100043	Переходной ветропроход
18		Q2714216	Винт
19		1B18081100177	Выключатель АС

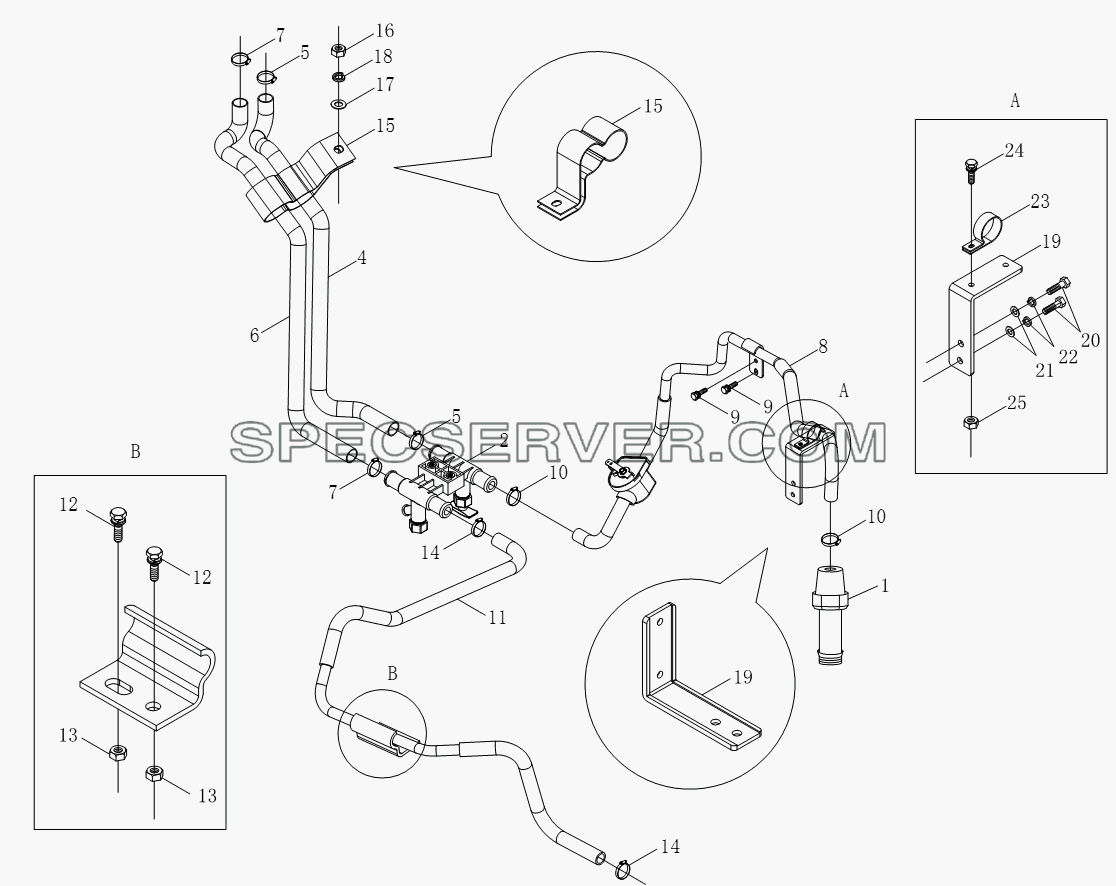

1SB2008110401 Отопление (1B20081100502 E3.8 Монтажный чертеж отопления шасси) для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1B20081100502	Moнтaжный чepтeж oтoплeния шaccи E3.8
-		1SB2008110401	Отопление
1		1B20081100296	Штуцер водяной трубы отопления
2		1B18081100103	Спускной клапан отопления
3		Q1460625F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
4		1B18081100162	Водяная труба отопления 1
5		Q67627	Хомут червячный
6		1B18081100163	Водяная труба отопления 2
7		Q67627	Хомут червячный
8		1B20081100500	Входящая водяная труба отопления в сборе
9		Q1460616F30	Узел болта с шестигранной головкой, пружинной шайбы и плоской прокладки
10		Q67627	Хомут червячный
11		1B20081100501	Выходящая водяная труба отопления в сборе
12		Q1460625F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
13		Q340B06F30	Шестигранная гайка типа 1
14		Q67627	Хомут червячный
15		1B18081100033	Трубодержатель тепляка 1
16		Q340B06F30	Шестигранная гайка типа 1
17		Q40106F30	Плоская шайба
18		Q40306F30	Шайба пружинная
19		1B20081100503	Держатель со стороны двигателя отопления
20		Q150B0816F30	Болт с шестигранной головкой
21		Q40108F30	Плоская шайба
22		Q40308F30	Шайба пружинная
23		Q68625F4	Скоба
24		Q1460620F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
25		Q340B06F30	Шестигранная гайка типа 1

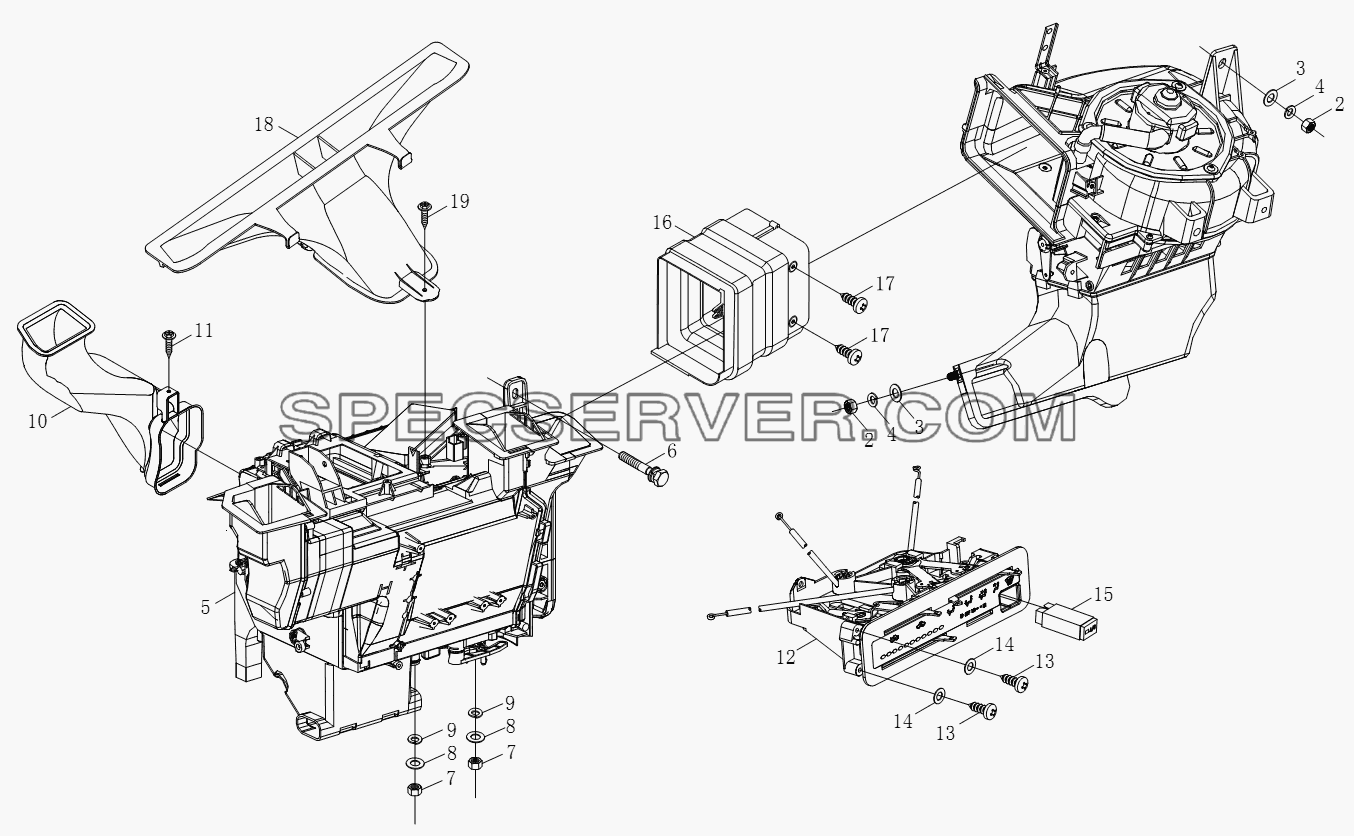

11SB2008110128 Отопление для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB2008110128	Отопление
1		1B18081100011	Воздуходувка 24В
2		Q360B08	Шестигранная гайка типа 2
3		Q40108	Плоская шайба
4		Q40308	Шайба пружинная
5		1B18081100216	Ящик тепляка в сборе
6		Q1460825	Болт с шестигранной головкой, пружинная шайба и плоская шайба
7		Q360B08	Шестигранная гайка типа 2
8		Q40108	Плоская шайба
9		Q40308	Шайба пружинная
10		1B20081100014	Дефростерская ветровая трубка
11		Q2704213	Винт самонарезающий
12		1B20081100218	Управляющий механизм 24В в сборе
13		Q2714216	Винт
14		Q40105	Шайба плоская
15		1B18081100177	Выключатель АС
16		1B20081100043	Переходной ветропроход
17		Q2714216	Винт
18		1B18081100051	Вытяжной канал на левом боку ящика тепляка
19		Q2704213	Винт самонарезающий
