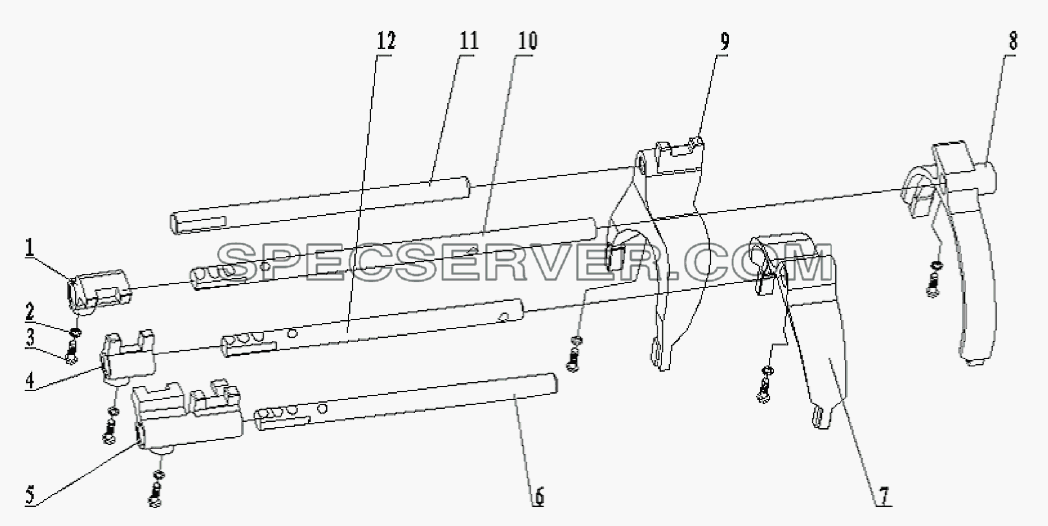

№		Номер детали	Наименование запчасти
1		1702063-108	Головка переключения первой передачи и заднего хода
2		Q40308	Шайба пружинная
3		1702113-Q7	Болт вилки
4		1702073-108	Головка переключения второй и третьей передач
5		1702084-108	Головка переключения четвертой и пятой передач
6		1702083-108	Вал вилки переключения четвертой и пятой передач
7		1702072-108F2	Вилка переключения второй и третьей передач
8		1702062-108	Вилка переключения первой передачи и заднего хода
9		1702082-108F2	Вилка переключения четвертой и пятой передач
10		1702061-108	Вал вилки переключения первой передачи и заднего хода
11		1702081-108	Вал вилки переключения четвертой и пятой передач
12		1702071-108	Вал вилки передач переключения второй и третьей передач

1S10411710101 КПП - Кронштейн механизма переключения передач в сборе для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1702114-Q7	Заглушка
2		Q40308	Шайба пружинная
3		CQ1420825	Болт
4		CQ34108	Гайка
5		1702027-108	Крепежный винт
6		Q5280524	Штифт
7		1702016-88	Сальник
8		1702033-88	Шайба-качалка выбора передач
9		1702030-108F3	Рычаг выбора передач с шайбой
10		1702091-B1	Вентиляционная пробка
11		1702011-108K1	Крышка коробки переключения передач
12		1702095-108F3	Выключатель сигнала заднего хода
13		CQ1421260	Болт
14		1701031-115	Скоба
15		1702093-88	Штифт
16		GB30811/32	Стальной шарик
17		1702094-88	Заглушка
18		1702020-108F9	Вал и рычаг переключения передач в сборе
19		1702065-B1	Сальник
20		1701018E54-1	Кронштейн коробки переключения передач
21		1702024-108	Пружина выбора передач
22		1701137-JA	Контровая втулка
23		1702091-88	Пружина фиксирующая шарика 2, 3, 4 и 5 передачи
24		1702092-88	Пружина фиксирующая шарика первой передачи и заднего хода
25		1702035-108	Валик выбора передач и блок головки выбора передач
26		1702037-108	Реверсивный рычаг 4 и 5 передач
27		1702072-EЗ	Пpyжинa пepekлючeния IV и V пepeдaч
28		1702023-108	Головка переключения передач
29		1702045-108W1	Буфер заднего хода

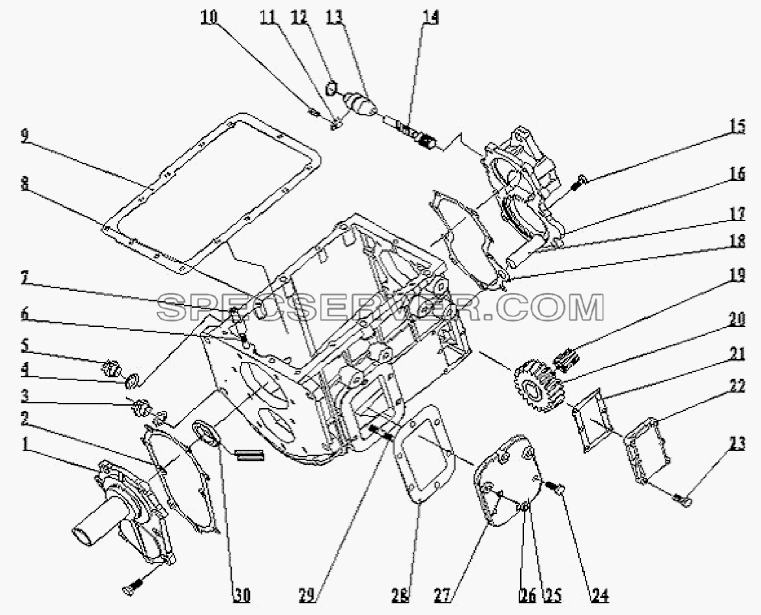

1S10411710101 КПП - Корпус и соединительные детали для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701141-108F2	Крышка подшипника первичного вала
2		1701142-108	Сальник крышки подшипника первичного вала
3		1701020-B1	Масловыпускная пробка
4		1701015-B1	Составная шайба-пробка смазочного отверстия
5		1701013-B1	Пробка маслозаливная
6		CQ1210880	Двухголовый болт
7		Q5211028	Цилиндрический штифт
8		1701011-108	Картер коробки переключения передач
9		1702012-108	Прокладка крышки коробки передач
10		CQ1420612	Комбинированный болт - защелка
11		1701363-108F3	Замковая пластина гибкого вала одометра
12		GB1235-7630x3.1	Кольцевое уплотнение - соединение
13		1701361-Q3A	Соединение - гибкого вала спидометра
14		3802012-108F3B1	Ведомая шестерня спидометра
15		CQ1421030	Болт
16		1701511-108	Задняя крышка коробки переключения передач
17		1701413-108	Вал паразитной шестерни заднего хода
18		1701512-108	Прокладка задней крышки коробки передач
19		K222932	Игольчатый подшипник
20		1701411-108	Паразитная шестерня заднего хода
21		1701416-108	Прокладка крышки
22		1701414-108A	Накладка
23		CQ1420820	Болт
24		CQ1420825	Болт
25		1701022-108	Крышка отбора мощности
26		Q34110	Гайка
27		Q40310	Шайба пружинная
28		1701021-B1B1	Прокладка
29		Q1231035	Болт
30		1701145-108C1	Сальник

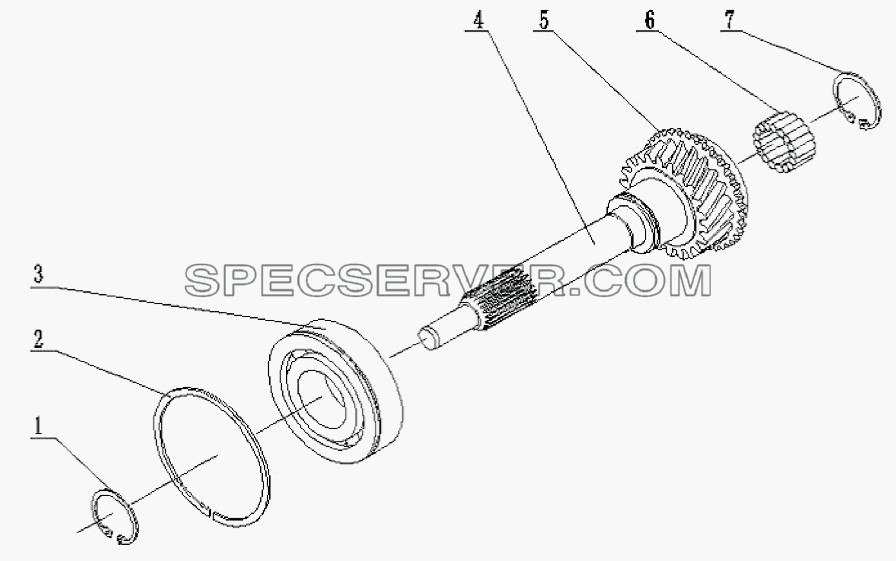

1S10411710101 КПП - Первичный вал в сборе для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q43150	Кольцо стопорное
2		GB305110/116.6	Стопорное кольцо - подшипник первичного вала
3		6310N	Шариковый подшипник первичного вала
4		1701126-108F3	Первичный вал
5		1701314-B1	Конус синхронизатора
6		1701136-108	Подшипник роликовый
7		1701332-108	Стопорное кольцо

1S10411710101 КПП - Вторичный вал в сборе для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701320-108F2	Шестерня второй передачи и комплект конуса
2		K606737	Игольчатый подшипник
3		1701306-B1	Коническое кольцо синхронизатора четвертой и пятой передач
4		1701307-108	Bтyлka шecтepни cинxpoнизaтopa IV и V пepeдaч
5		1701302-108	Кольцо стопорное
6		1701321-M	Шестеренная станина синхронизатора четвертой и пятой передач
7		1701312-B1	Пружина ползуна синхронизатора
8		1701311-B1	Опора пружины скользящего синхронизатора
9		1701309-B1	Скользящий блок синхронизатора
10		1701350-108B1	Шестерня пятой передачи и комплект конуса
11		1701304-108	Кольцо стопорное
12		1701336-108	Упорная шайба шестерни третьей передачи
13		1701330-108F2	Шестерня третьей передачи и конус синхронизатора
14		K505630	Игольчатый подшипник
15		1701306-M	Коническое кольцо синхронизатора второй и третьей передач
16		1701307-M	Зубчатая втулка синхронизатора второй и третьей передач
17		1701303-108	Кольцо стопорное
18		1701371-108	Шестеренная станина синхронизатора второй и третьей передач
19		1701342-108F2	Беговая дорожка подшипника шестерни для заднего хода
20		1708010-108	синхронизатор в сборе -1 и задней передачи
21		1701311-108F2	Шестерня первой передачи
22		1700994-3	Защитный кожух фланцевого болта
23		1701354-11X1	Гайка
24		1701358-32T10	Соединительный болт фланца
25		Q734B375355	Кольцевое уплотнение
26		1701421-108F2	Фланец
27		1701350-115	Сальник
28		3802011-108F3	Ведомая шестерня спидометра
29		1701217-108	Стопорное кольцо
30		6309N	Шариковый подшипник
31		1701343-108	Упорная шайба шестерни заднего хода
32		1701341-108F2	Шестерня заднего хода
33		1701301-108F3	Вторичный вал

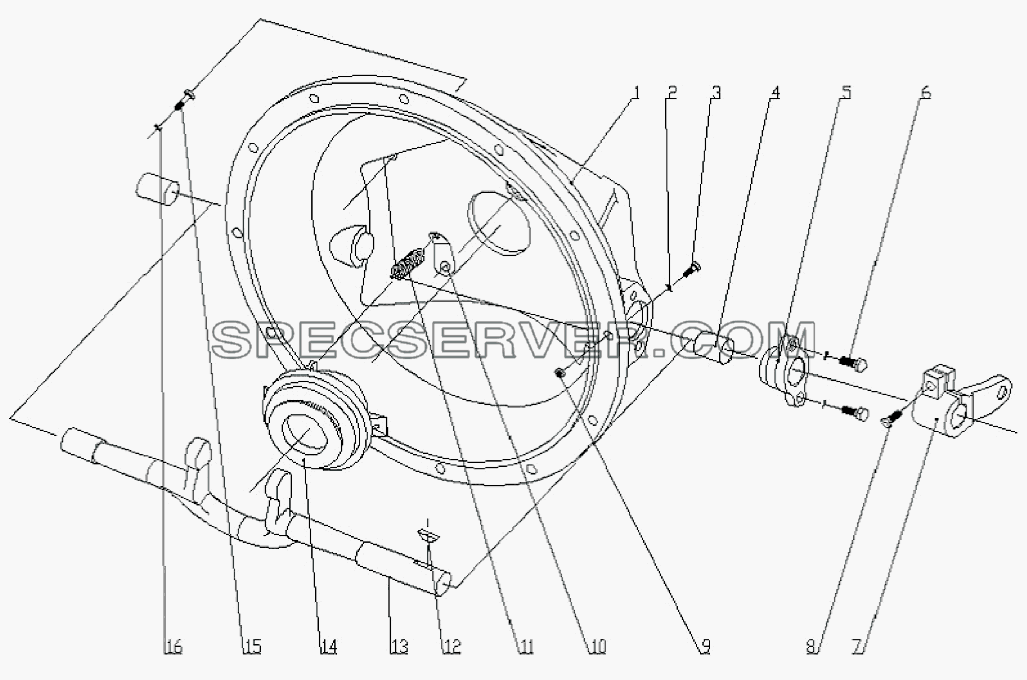

1S10411710101 КПП - Механизм управления сцеплением для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1601011-108F2	Картер сцепления
2		Q40310	Шайба пружинная
3		Q150B1035TF2	Шестигранный болт
4		1601012-108F2	Втулка вала вилки сцепления
5		1601021-108F2	Втулка сцепления
6		CQ1511025	Болт с внешней шестигранной головкой
7		1602321-108F3	Рычаг вилки сцепления
8		CQ1421030	Болт
9		CQ34010	Гайка
10		1602133-108F3	Кронштейн возвратной пружины
11		1602132-108F2	Пружина возвратная
12		Q5500625	Сегментная шпонка
13		1602366-108F2	Вилка сцепления
14		1602130-108F2	Выжимной подшипник с втулкой
15		CQ1511445	Болт
16		Q40314	Шайба пружинная
