Ford Festiva. Instruction - part 100

1. Using Installer (T77F-1217-A), Driver Handle (T80T-4000-W) or proper sized brass drift and hammer, install inner and outer bearing

races. Pack bearings and hub area with Lubricant (C1AZ-1959D-B, C, D or E).

2. Position inner bearing in bearing hub. Lubricate grease seal lips and install seal. Ensure bearings and hub have sufficient lubricant. Place

brake drum bearings and hub assembly on spindle. To prevent damage to grease seal and spindle threads, ensure hub is correctly
centered on spindle.

3. Install outer bearing, washer and new lock nut. Stake lock nut with a blunt chisel. Adjust bearing preload. See ADJUSTMENTS &

INSPECTION.

SPINDLE

Removal & Installation (Capri)

Remove wheel, caliper and brake rotor. Loosen spindle-to-strut attaching bolts. Loosen outer rear control arm common bolt and nut. Remove
spindle-to-strut mount bolts and common control arm bolt. Remove spindle from strut. To install, reverse removal procedure.

Removal & Installation (Festiva)

Remove brake drum assembly. Remove 4 spindle attaching nuts located on inboard side of torsion beam. Support backing plate with wire and
remove spindle. To install, reverse removal procedure. Tighten spindle attaching nuts to 32-45 ft. lbs. (43-61 N.m).

STRUTS

Removal & Installation (Capri)

1. Remove wheel, caliper and brake rotor. Remove trailing arm bolt and spindle-to-strut attaching bolts. Put index mark on strut rubber

mounting bracket. Remove upper strut attaching nuts from inside vehicle. Remove strut.

2. Compress strut coil spring with Spring Compressor (T18P-5310-A) or similar. Remove strut nut while spring is compressed. Remove

rubber mounting bracket, upper and lower spring seats. Slowly release coil spring and remove spring compressor. Remove coil spring,
dust boot and rebound bumpers. To install, reverse removal procedure.

Removal (Festiva)

1. Raise and support vehicle. Remove rear wheels. Using Spring Compressor (T81P-5310-A), compress spring to unload strut. Remove rear

quarter trim panel from cargo compartment.

2. Remove jam nut and flanged nut from strut rod. Remove bushing washer and upper bushing. Remove strut lower end mounting bolt

from wheel support arm. Remove strut and separate it from spring and seat insulator. Remove lower bushing and jounce bumper seat
from strut rod. Slide jounce bumper and shield off strut. See

Fig. 3

 .

NOTE:

Nut must be replaced if lock flange splits or cracks during staking process. DO NOT stake with a sharp-
edged tool.

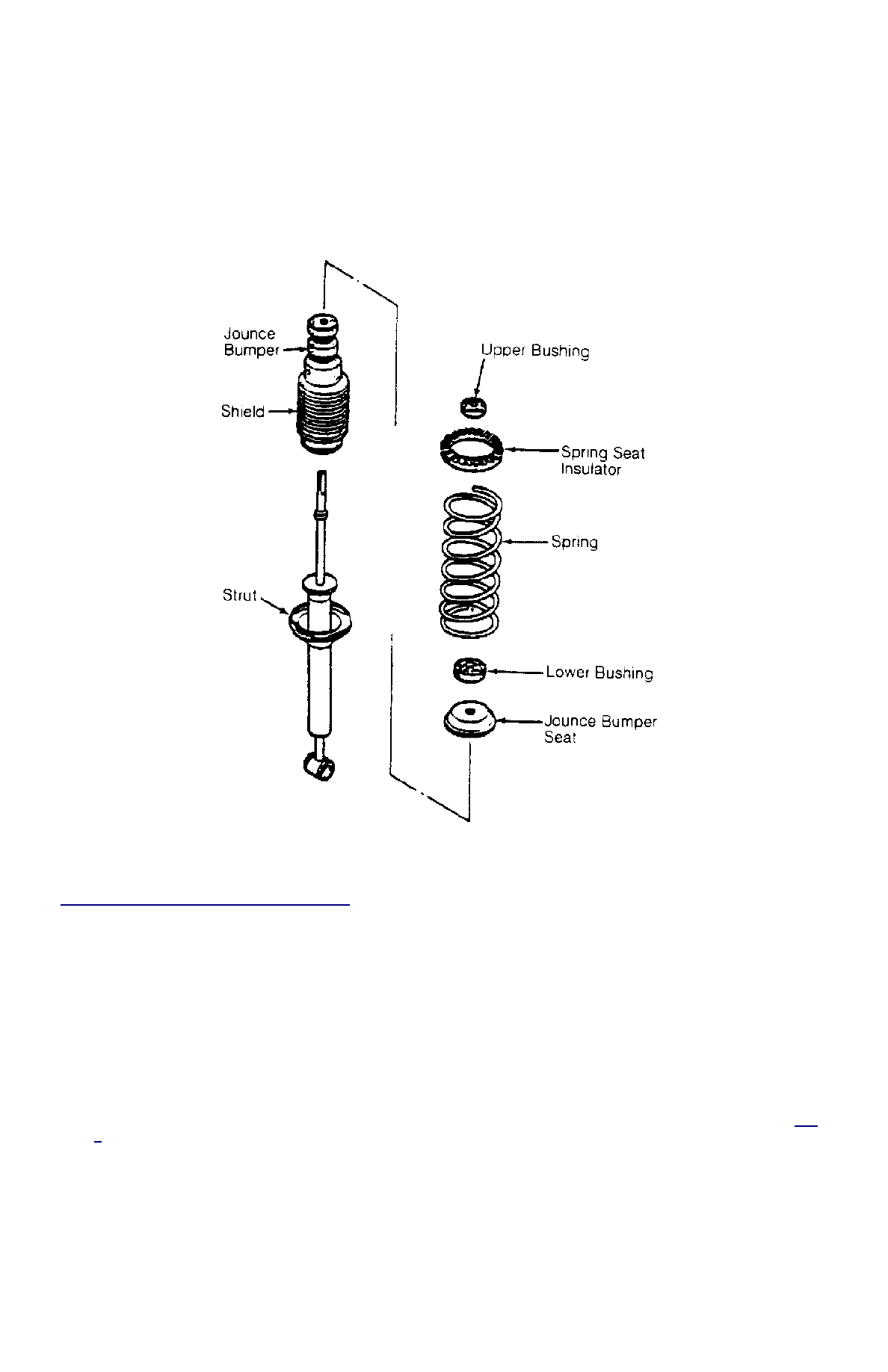

Fig. 3: Exploded View of Strut Assembly (Typical)



Courtesy of FORD MOTOR CO.

Inspection

Check jounce bumper, spring seat insulator and strut rod bushings for wear or damage. Ensure strut is not leaking.

Installation

1. Slide jounce bumper and shield onto strut rod and cylinder. Install bumper seat and lower bushing on strut rod. If upper spring seat

insulator has been replaced, install new insulator on spring upper end. Seat end of coil against step in insulator.

2. Place spring on strut. Ensure end of coil seats against step in strut spring seat. Install strut assembly into tower from wheelwell. Guide

strut rod into tower mounting hole.

3. Line up strut lower end with mounting hole in wheel support arm. Install mounting bolt to hold strut in position. Working from inside

cargo compartment, install rod upper end bushing, bushing washer and flanged nut. Tighten nut to 12-18 ft. lbs. (16-24 N.m). See

Fig.

4

 . Hold flanged nut while tightening jam nut to lock it in position.

4. Tighten strut lower mounting bolt to 40-50 ft. lbs. (54-68 N.m). Remove spring compressor. Install wheel and tire assembly.

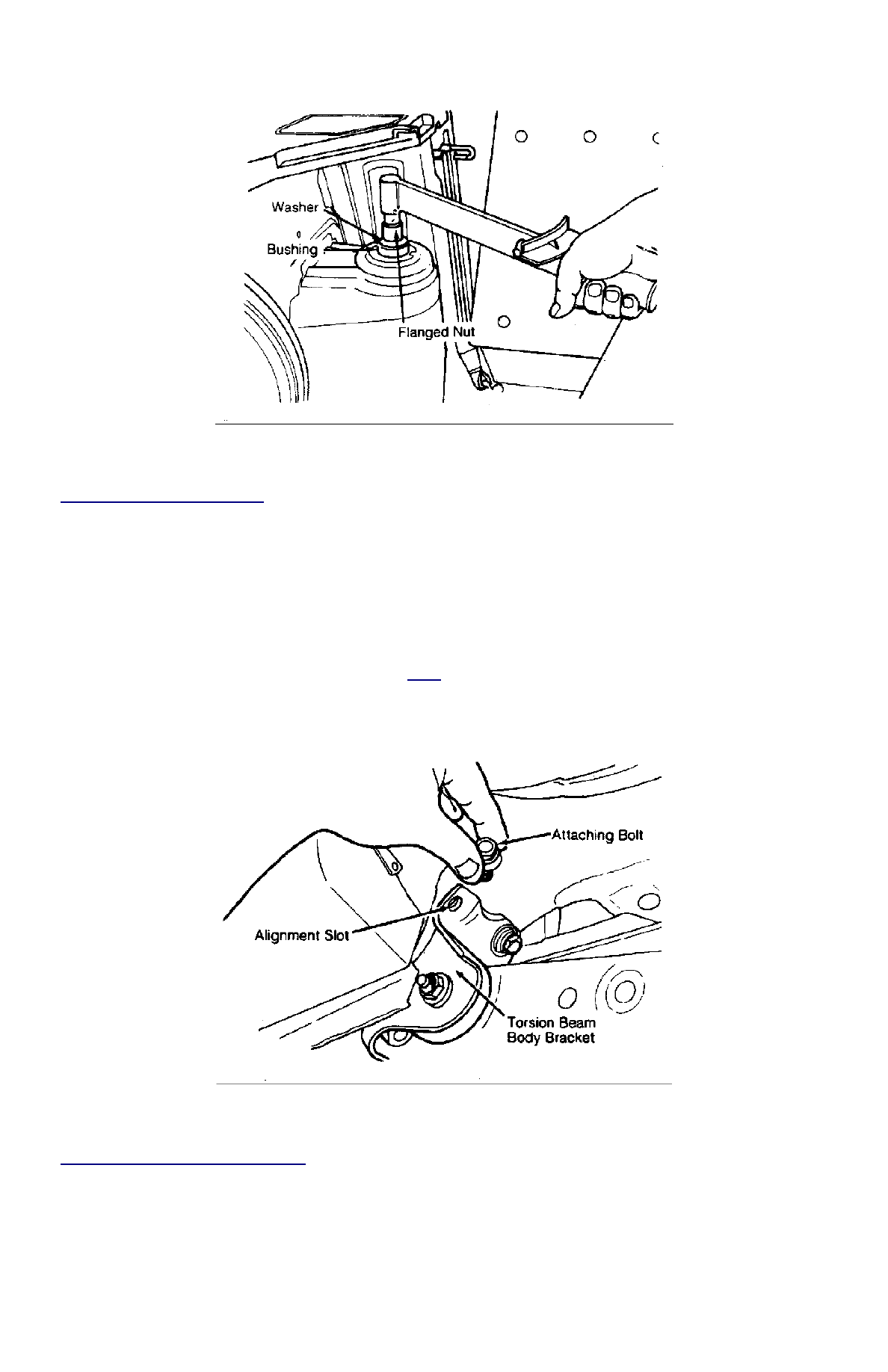

Fig. 4: Installing Strut Flanged Nut



Courtesy of FORD MOTOR CO.

TORSION BEAM

Removal (Festiva)

1. Raise and support vehicle so rear struts are fully extended. Remove both wheels. Remove struts and disconnect brake lines as previously

described.

2. Disconnect parking brake cable clevises at brake backing plates. Remove parking brake equalizer and cables from torsion beam. Remove

4 nuts from back of each brake assembly to release backing plates and wheel spindle supports.

3. Remove torsion beam pivot bolts from body brackets. See

Fig. 5

 . Do not loosen or remove torsion beam body brackets if they are not

to be replaced. Remove torsion beam.



Fig. 5: Removing Torsion Beam Pivot Bolt



Courtesy of FORD MOTOR CO.

Installation

1. If removed, install torsion beam pivot brackets. Do not tighten mounting bolts at this time. If a new torsion beam is to be installed,

install new pivot bushings in beam arms. See TORSION BEAM BUSHINGS.

2. Install bushing flange washers and position beam arms in body brackets. Align pivot bolt holes and install bolts. Do not tighten nuts at

this time. Install brake backing plates and wheel spindle support assemblies. Tighten nuts to 32-45 ft. lbs. (43-61 N.m).

3. Install parking brake equalizer assembly on torsion beam. Install cable clevises to brake levers with clevis pins and cotter pins. Clip right

and left brake lines in place. Install rear suspension struts and wheels. Block wheels and lower vehicle to load suspension to normal ride
height. Tighten torsion beam pivot bolts at body brackets to 69-87 ft. lbs. (93-118 N.m).

4. Check rear suspension alignment. Place an alignment mark at the center of the underbody, at a point of equal distance from the right and

left body bracket inboard mounting bolts. From this alignment mark, measure distance to centers of right and left strut lower mounting
bolts.

5. Both measurements must be within .20" (5 mm) of being the same. If not, shift torsion beam body brackets from side-to-side to center

suspension. Once centered, tighten upper body bracket mounting bolts to 40-50 ft. lbs. (54-68 N.m) and lower bolt to 69-87 ft. lbs. (93-
118 N.m). Bleed brakes.

TORSION BEAM BUSHINGS

Removal

1. Raise and support vehicle to fully extended rear struts. Remove wheels. Remove retaining clip at right brake line routing bracket and

disconnect brake line. Remove clip from left brake line and disconnect at body crossmember.

2. Remove torsion beam pivot bolt bolts and nuts at right and left body brackets. Swing torsion beam trailing arm downward to clear body

brackets.

3. Using piece of wood, block beam in disengaged position. Using Bushing Remover/Replacer (D80L-1002-L), remove bushings from

inboard side of torsion beam arm. See

Fig. 6

 .



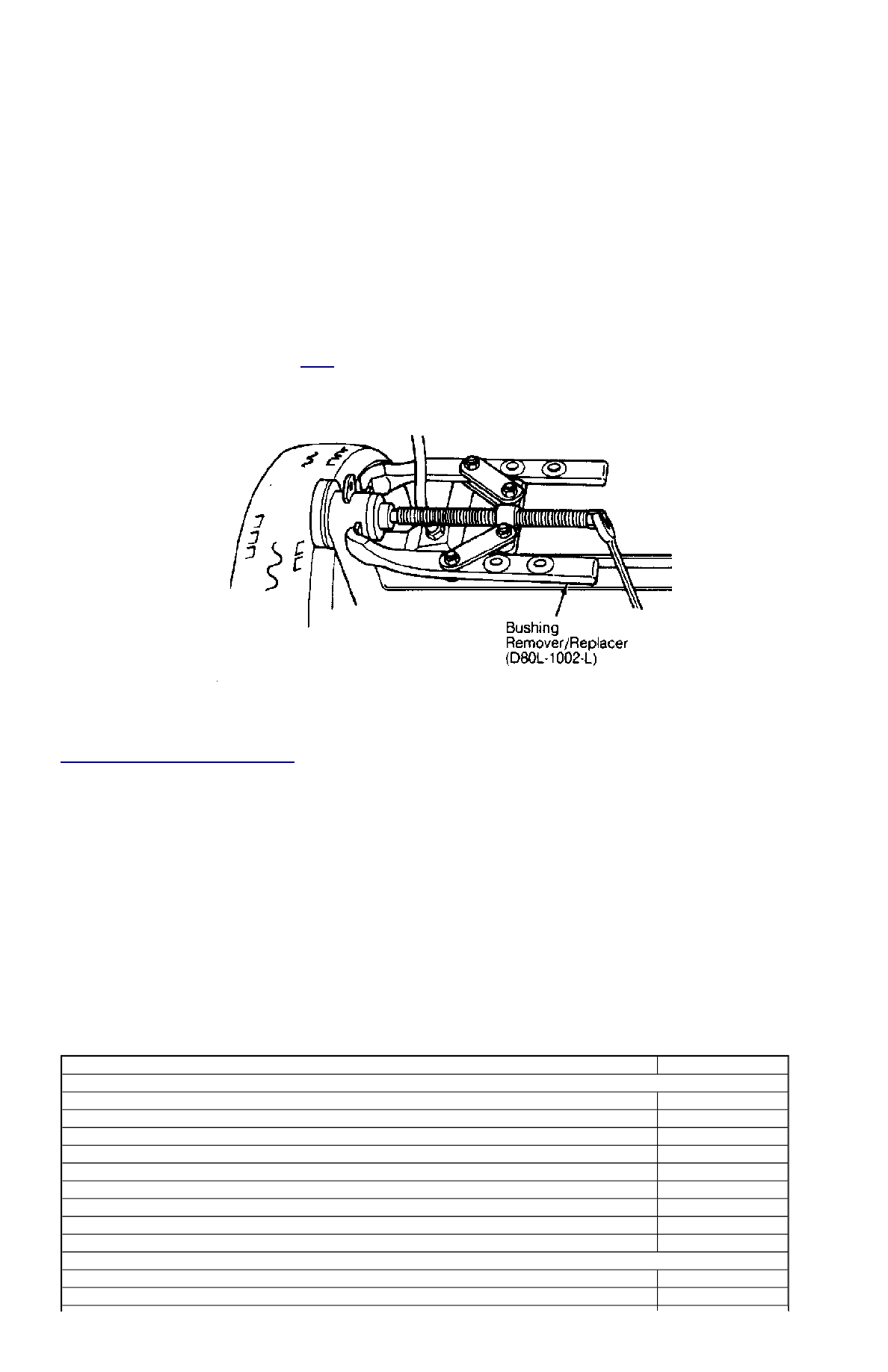

Fig. 6: Removing Torsion Beam Bushing



Courtesy of FORD MOTOR CO.

Installation

1. Place bushings on outboard sides of torsion beam arms with marks "F" and "R" aligned parallel to arm axis. To ease installation,

lubricate bushings with soapy water. Press in bushings using bushing remover/installer.

2. Remove wood block holding torsion beam out of body pivot brackets. Place bushing flange washers on outboard faces of bushings.

Raise torsion beam arms into brackets until pivot bolt holes align.

3. Install pivot bolts through brackets from inboard side but do not tighten nuts at this time. Connect brake lines at routing brackets.

Reinstall brake line retaining clips. Reinstall wheels. Lower vehicle and block wheels. Jounce vehicle until suspension is fully loaded in
its normal riding position. Tighten torsion beam pivot bolt nuts to 69-87 ft. lbs. (93-118 N.m). Bleed brakes.

TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

NOTE:

Bushings have "F" (front) and "R" (rear) stamped on bushing face. Ensure these marks are right side
up when "F" is toward front of vehicle.

Application

Ft. Lbs. (N.m)

Capri

Control Arm Bolt-To-Spindle

45-55 (61-75)

Inner Control Arm Bolts

69-86 (93-117)

Rear Hub Lock Nut

18-21 (25-29)

Rear Stabilizer Bracket

32-39 (43-55)

Spindle-To-Strut Bolts

69-86 (93-117)

Strut Rod Upper Flanged Nut

40-50 (54-68)

Strut-To-Strut Tower

17-22 (23-29)

Wheel Bearing Lock Nut

18-21 (25-29)

Wheel Lug Nuts

67-88 (90-120)

Festiva

Brake Backing Plate Spindle Support Bolts

32-45 (43-61)

Lower Body Bracket Mounting Bolts

69-87 (93-118)
