Ford Festiva. Instruction - part 89

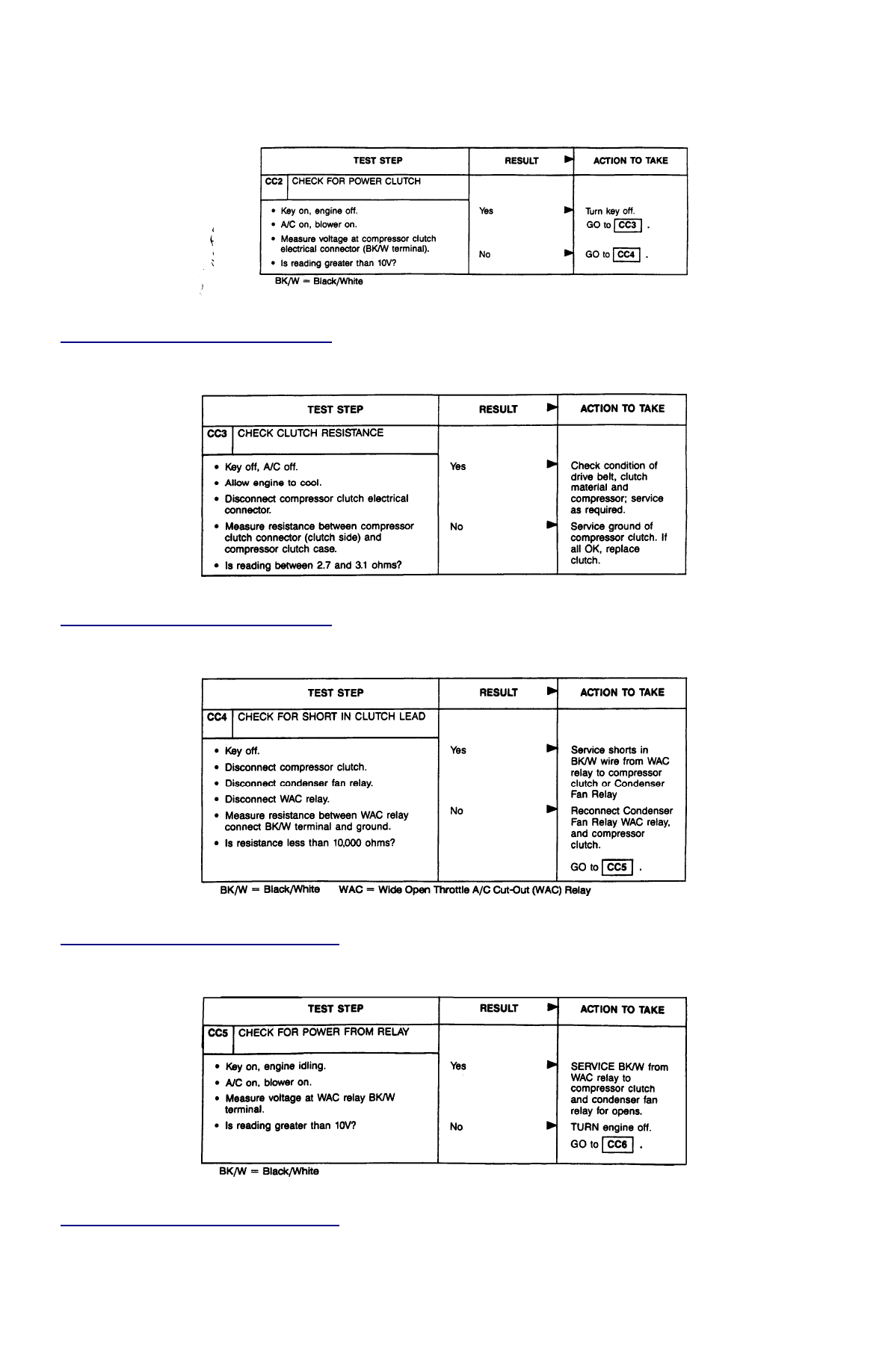

Fig. 8: Compressor Clutch Trouble Chart CC2



Courtesy of FORD MOTOR CO.



Fig. 9: Compressor Clutch Trouble Chart CC3



Courtesy of FORD MOTOR CO.



Fig. 10: Compressor Clutch Trouble Chart CC4



Courtesy of FORD MOTOR CO.



Fig. 11: Compressor Clutch Trouble Chart CC5



Courtesy of FORD MOTOR CO.

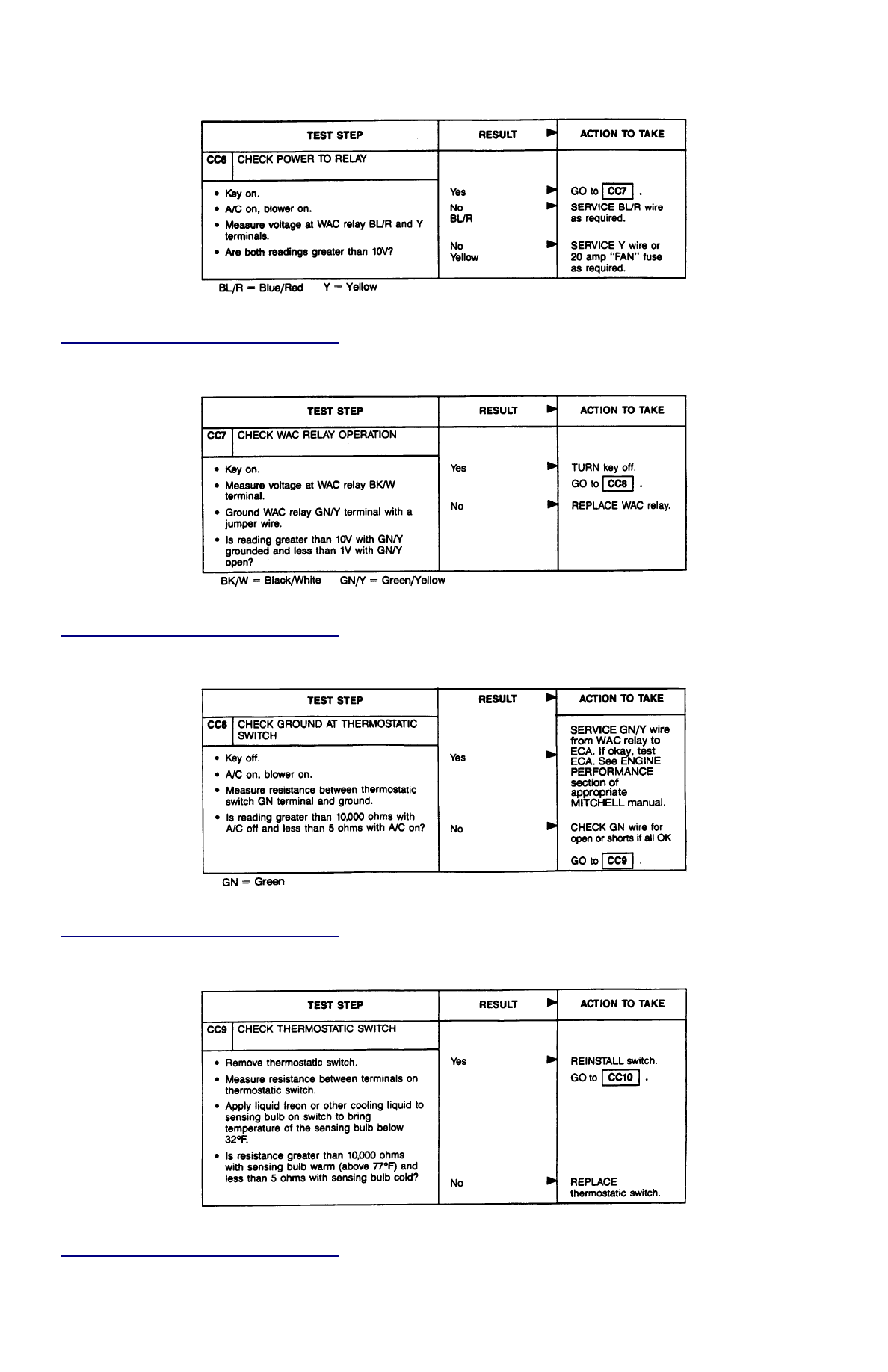

Fig. 12: Compressor Clutch Trouble Chart CC6



Courtesy of FORD MOTOR CO.



Fig. 13: Compressor Clutch Trouble Chart CC7



Courtesy of FORD MOTOR CO.



Fig. 14: Compressor Clutch Trouble Chart CC8



Courtesy of FORD MOTOR CO.



Fig. 15: Compressor Clutch Trouble Chart CC9



Courtesy of FORD MOTOR CO.

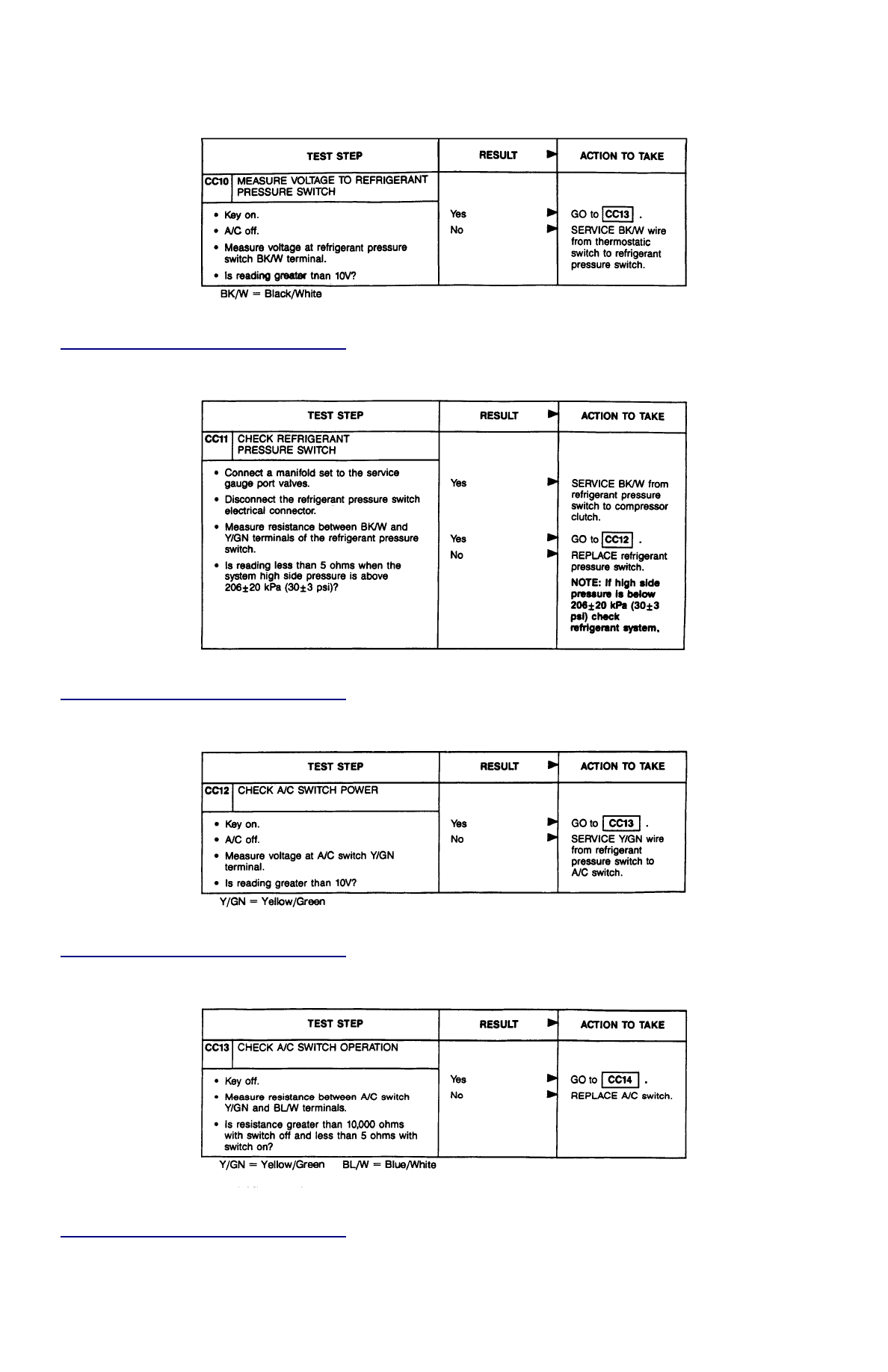

Fig. 16: Compressor Clutch Trouble Chart CC10



Courtesy of FORD MOTOR CO.



Fig. 17: Compressor Clutch Trouble Chart CC11



Courtesy of FORD MOTOR CO.



Fig. 18: Compressor Clutch Trouble Chart CC12



Courtesy of FORD MOTOR CO.



Fig. 19: Compressor Clutch Trouble Chart CC13



Courtesy of FORD MOTOR CO.

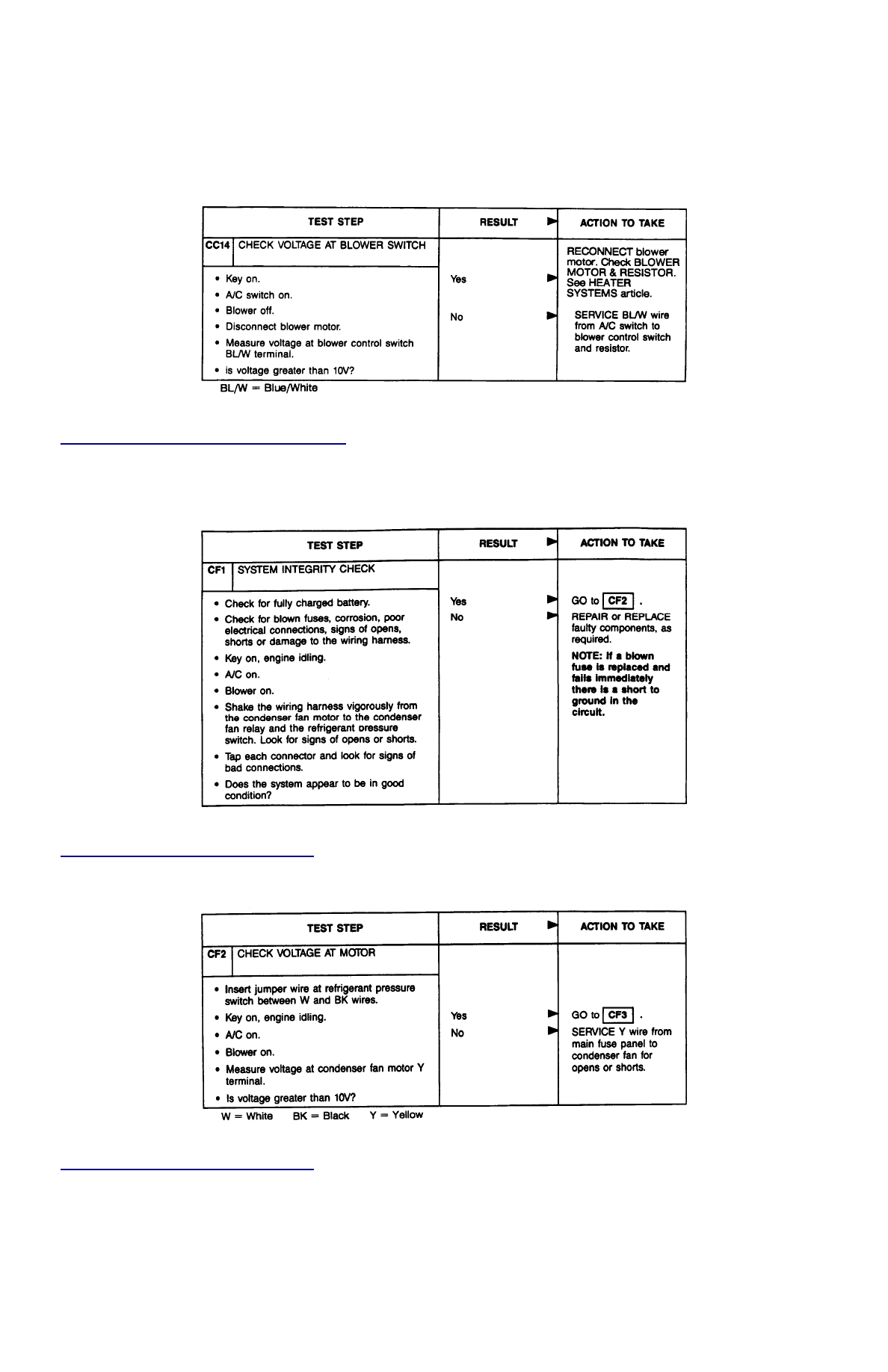

Fig. 20: Compressor Clutch Trouble Chart CC14



Courtesy of FORD MOTOR CO.

CONDENSOR FAN TROUBLE CHARTS



Fig. 21: Condensor Fan Trouble Chart CF1



Courtesy of FORD MOTOR CO.



Fig. 22: Condensor Fan Trouble Chart CF2



Courtesy of FORD MOTOR CO.
