Ford Festiva. Instruction - part 4

control mirror switch. See

REMOTE MIRROR SWITCH

 under REMOVAL & INSTALLATION. If no, repair the Black wire between the

remote control mirror switch and ground.

RM7: Check Remote Control Mirror Switch

Access the remote control mirror switch. Check for voltages at the remote control mirror switch as shown. See

Fig. 7

 . Do all the switch

positions check out OK? If yes, see

RM8: Check Wire Power

 . If no, replace the remote control mirror switch. See

REMOTE MIRROR

SWITCH

 under REMOVAL & INSTALLATION.

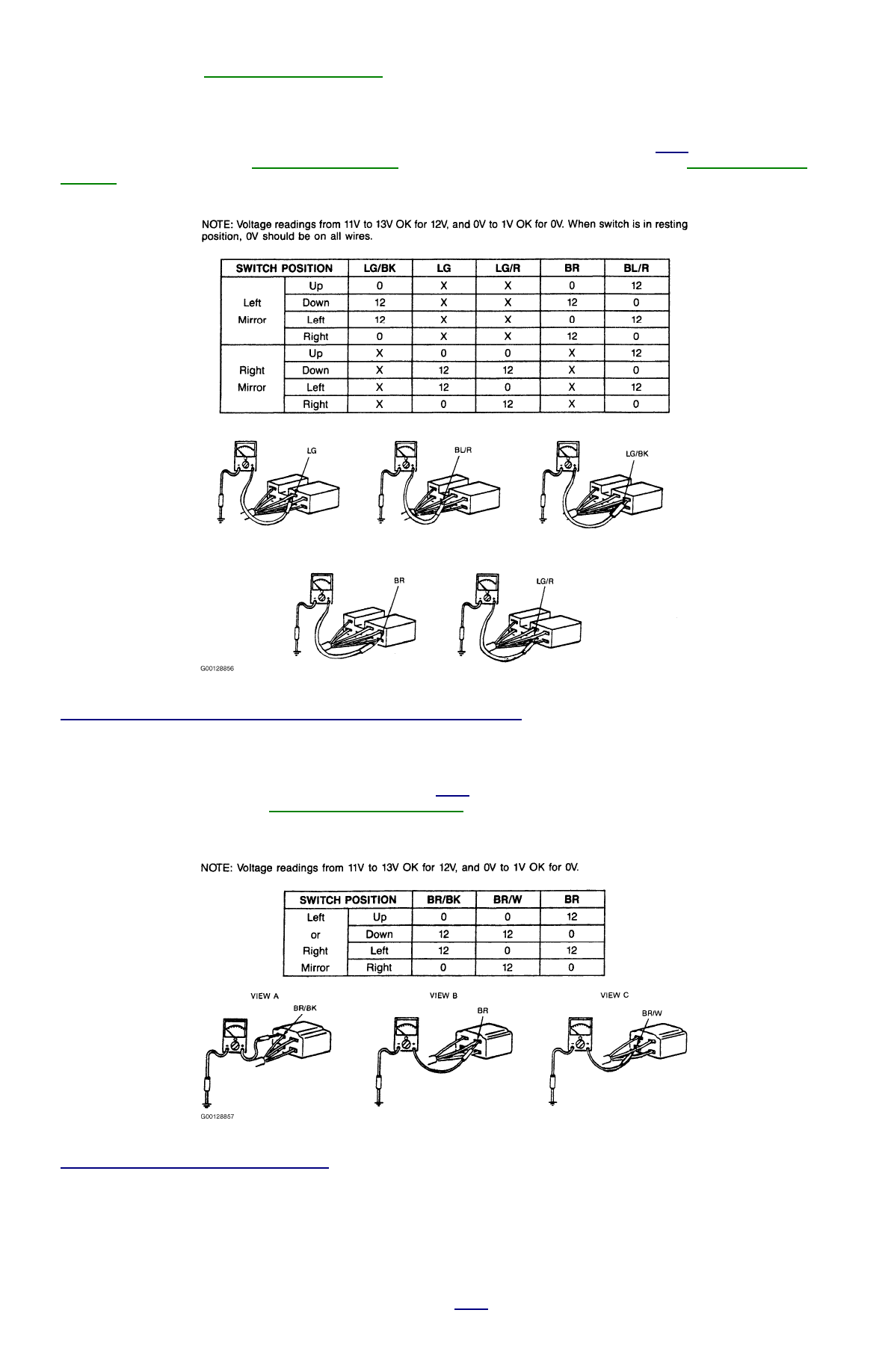

Fig. 7: Identifying Remote Control Mirror Switch Terminals & Switch Positions



Courtesy of FORD MOTOR CO.

RM8: Check Wire Power

Check for voltages at the remote control mirror motors as shown. See

Fig. 8

 . Do all the switch positions check out OK? If yes, replace the

remote control mirror in question. See

POWER REAR VIEW MIRROR

 under REMOVAL & INSTALLATION. If no, repair the wire(s) in

question from the mirror(s) to the mirror switch.



Fig. 8: Checking Power Mirror Switch Voltage



Courtesy of FORD MOTOR CO.

REMOVAL & INSTALLATION

POWER REAR VIEW MIRROR

Removal

1. Remove the interior trim cover attaching screw and trim cover. See

Fig. 9

 .

2. Disconnect the wiring at the mirror.
3. Remove the attaching screws and the mirror.
4. Remove the seal from the mirror. See

Fig. 9

 .

Installation

To install, reverse the removal procedure.

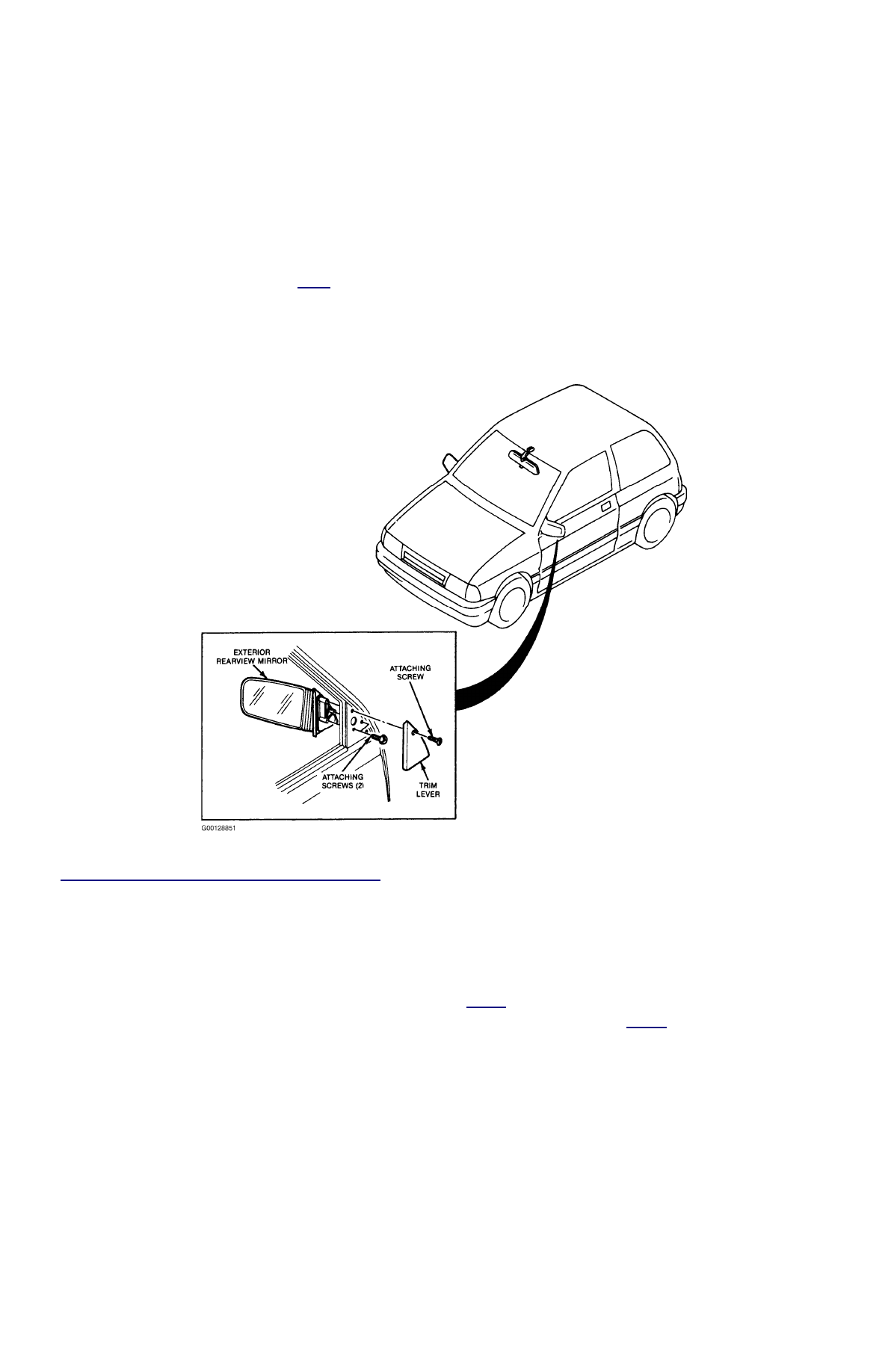

Fig. 9: Removing & Installing Power Rear View Mirror



Courtesy of FORD MOTOR CO.

REMOTE MIRROR SWITCH

Removal

1. Remove the left radio speaker grille by carefully prying it up with a screwdriver.
2. Remove the four speaker attaching screws and the radio speaker. See

Fig. 10

 .

3. Using a screwdriver, pry at the bottom of the switch casing to loosen the remote mirror switch. See

Fig. 11

 . To prevent marring the

instrument panel, place a pad or clean rag between the blade and the instrument panel.

4. Reach through the speaker opening and disconnect the electrical connector.
5. Remove the remote mirror switch.

Installation

To install, reverse the removal procedure.

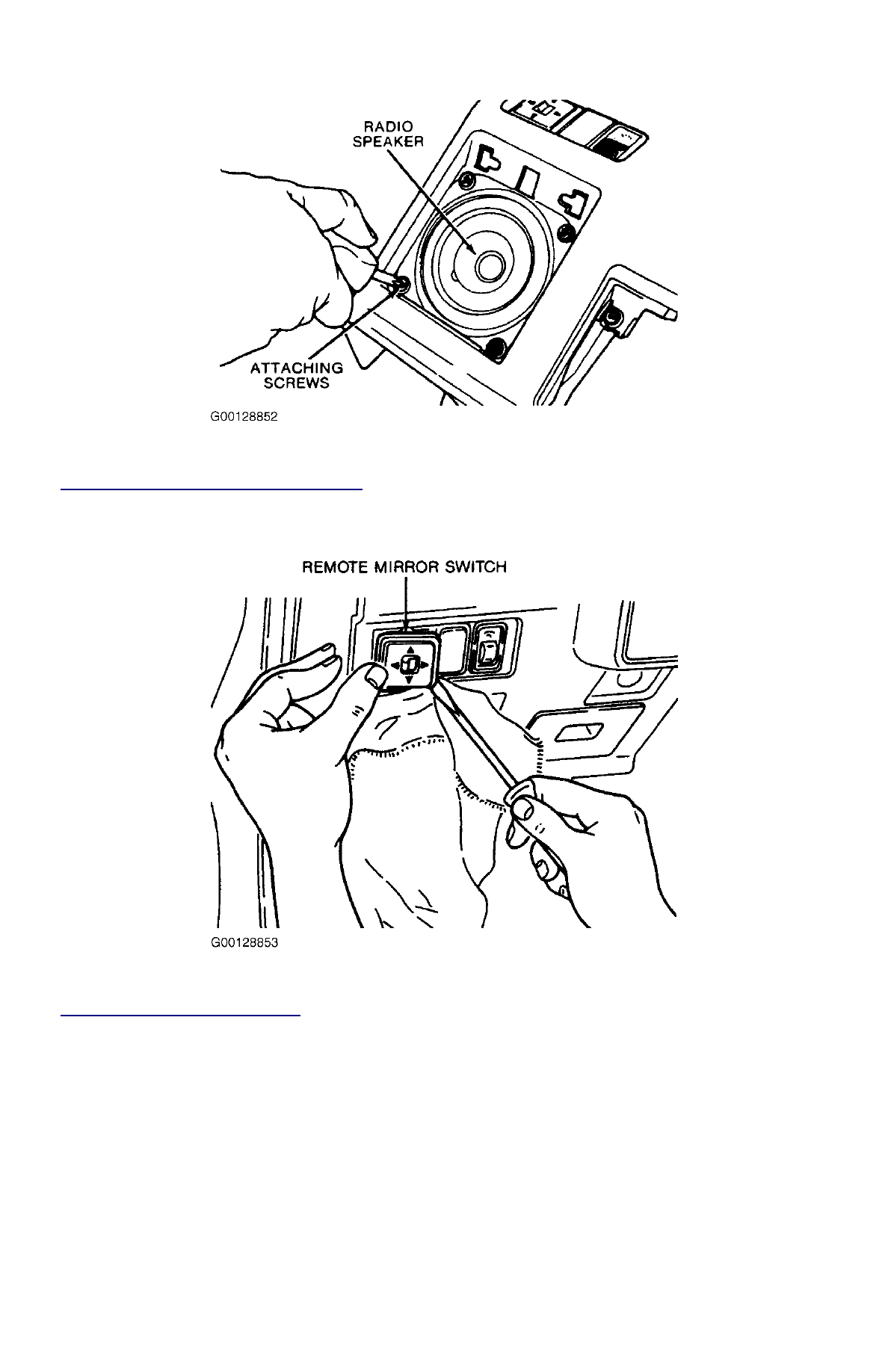

Fig. 10: Identifying Radio Speaker Attaching Screws



Courtesy of FORD MOTOR CO.



Fig. 11: Removing Remote Mirror Switch



Courtesy of FORD MOTOR CO.

WIRING DIAGRAMS

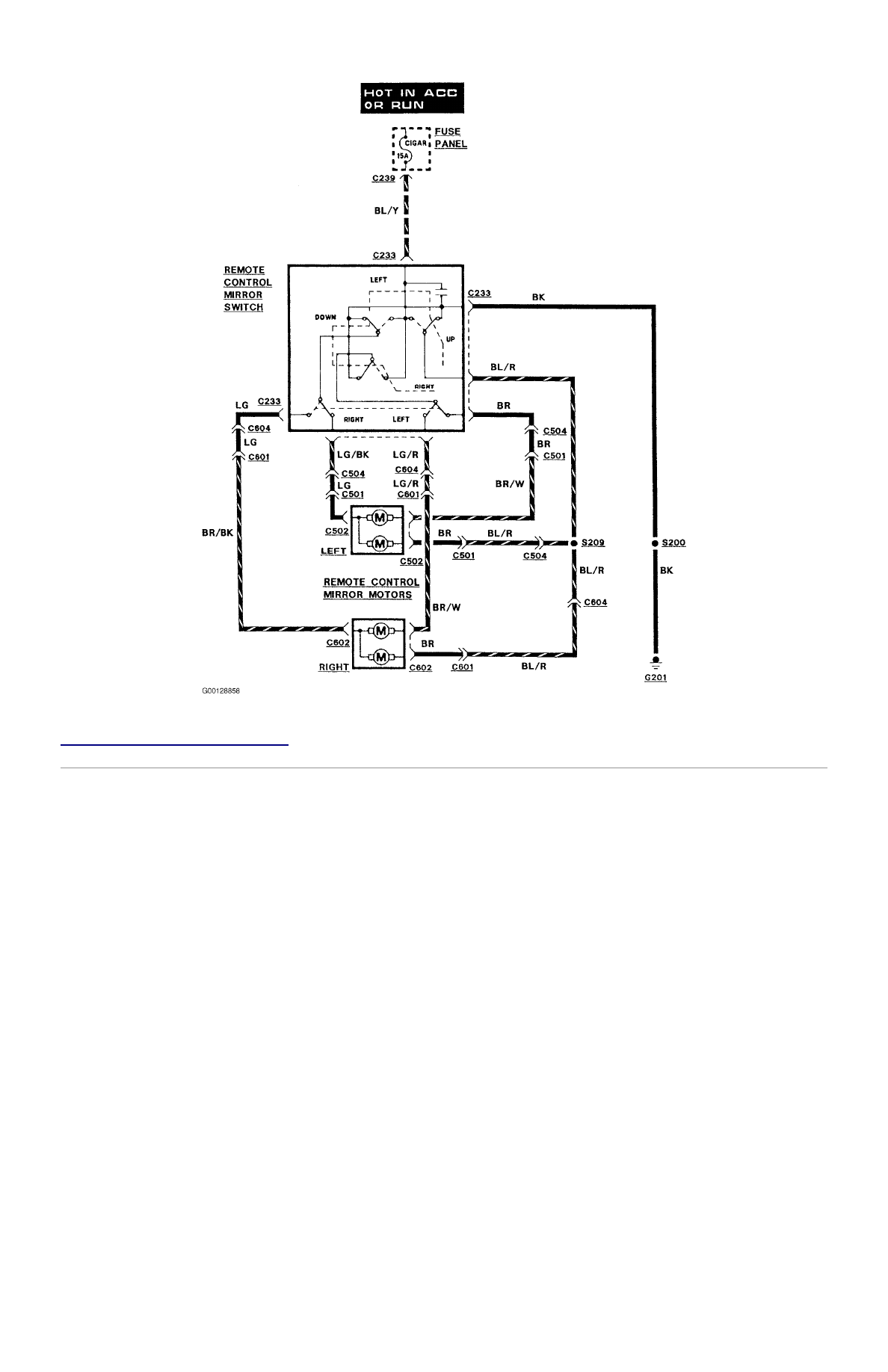

Fig. 12: Power Mirror Wiring Diagram



Courtesy of FORD MOTOR CO.
