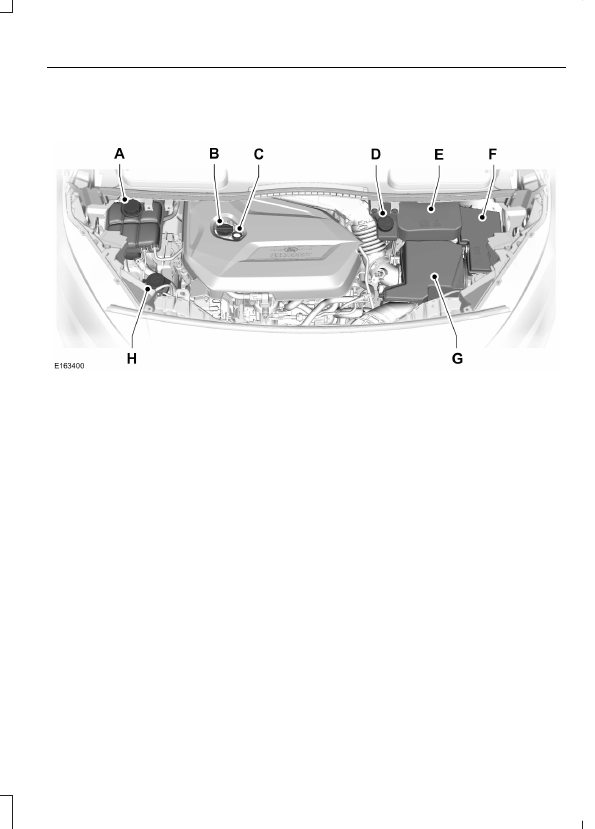

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L ECOBOOST™, С
ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Крышка маслозаливной горловины

1

:  См. Щуп для проверки моторного

масла (стр. 191).

B

Масляный щуп двигателя

1

:  См. Щуп для проверки моторного масла

(стр. 191).

C

Бачок для рабочей жидкости системы тормозов и сцепления

1

:  См.

Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

D

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

E

Подкапотный блок плавких предохранителей:  См. Плавкие
предохранители (стр. 169).

F

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

G

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

H

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

187

Обслуживание

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L ECOBOOST (110КВТ/
150Л.С.) - SIGMA, С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для рабочей жидкости системы тормозов и сцепления

1

:  См.

Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Щуп для проверки моторного

масла (стр. 191).

C

Масляный щуп двигателя

1

:  См. Щуп для проверки моторного масла

(стр. 191).

D

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

E

Подкапотный блок плавких предохранителей:  См. Плавкие
предохранители (стр. 169).

F

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

G

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

H

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

188

Обслуживание

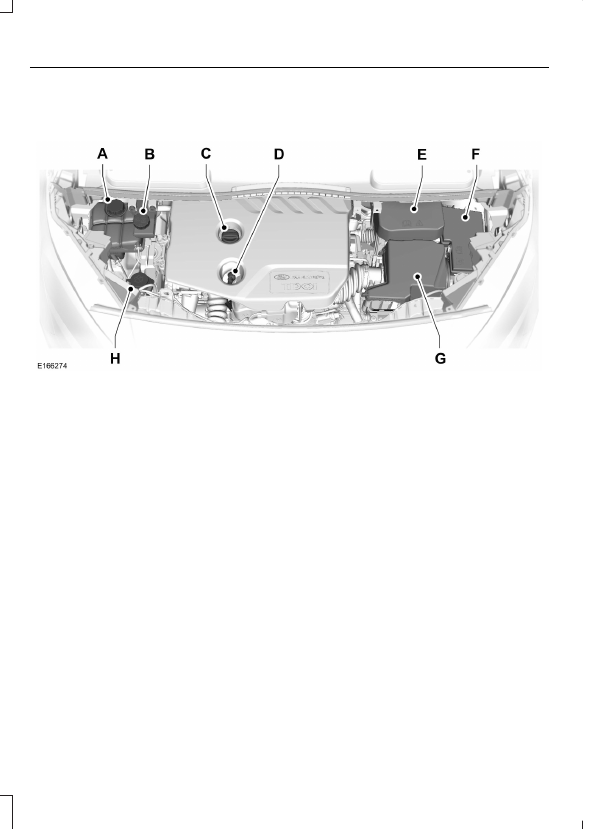

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L DURATORQ-TDCI
(DV) ДИЗЕЛЬ, С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Крышка маслозаливной горловины

1

:  См. Щуп для проверки моторного

масла (стр. 191).

B

Масляный щуп двигателя

1

:  См. Щуп для проверки моторного масла

(стр. 191).

C

Бачок для рабочей жидкости системы тормозов и сцепления

1

:  См.

Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

D

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

E

Подкапотный блок плавких предохранителей:  См. Плавкие
предохранители (стр. 169).

F

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

G

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

H

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

189

Обслуживание

ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L DURATORQ-TDCI
(DV) ДИЗЕЛЬ, С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Бачок для охлаждающей жидкости двигателя

*

:  См. Проверка

охлаждающей жидкости двигателя (стр. 192).

A

Бачок для рабочей жидкости системы тормозов и сцепления

1

:  См.

Проверка уровня тормозной жидкости и рабочей жидкости
гидропривода сцепления (стр. 193).

B

Крышка маслозаливной горловины

1

:  См. Щуп для проверки моторного

масла (стр. 191).

C

Масляный щуп двигателя

1

:  См. Щуп для проверки моторного масла

(стр. 191).

D

Аккумуляторная батарея:  См. Замена аккумуляторной батареи 12 В
(стр. 194).

E

Подкапотный блок плавких предохранителей:  См. Плавкие
предохранители (стр. 169).

F

Воздушный фильтр: Не требуется проведение сервисного обслуживания.

G

Бачок омывателя ветрового и заднего стекла:  См. Проверка омывающей
жидкости (стр. 194).

H

*

 Для идентификационных целей крышки бачков и маслоизмерительный щуп

двигателя имеют соответствующую цветовую маркировку.

190
