Чтобы вставить крышку на место, необходимо установить крышку на
панель предохранителей и прижать движением вниз до фиксации.
Аккуратно потяните за крышку и убедитесь в надежности ее
фиксации.

Для установки панели отделки выровняйте выступы на обратной
стороне панели с канавками, плотно придавите панель и переместите
рычаг влево для фиксации панели.

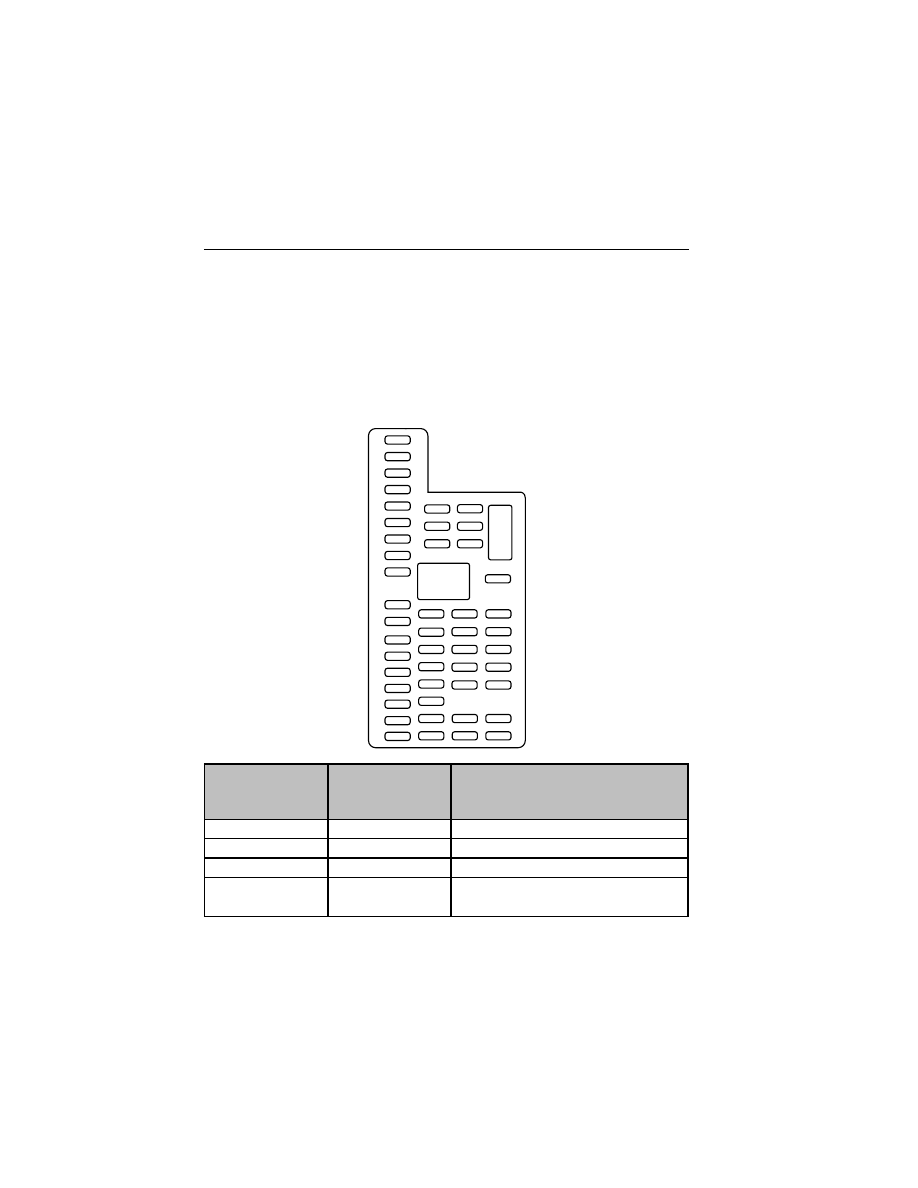

Для того чтобы извлечь предохранитель, используйте специальные
щипцы, прикрепленные к крышке панели предохранителей.

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

1

30 А

Переднее смарт-окно водителя

2

15 А

Не используется (запасной)

3

30 А

Не используется (запасной)

4

10 А

Реле фонарей, включаемых по
требованию

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

33

41

42

43

44

45

34

35

36

37

23

24

25

26

27

28

38

46

39

47

29

32

40

31

30

48

49

Предохранители

253

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

5

20 А

Не используется (запасной)

6

5 A

Радиочастотный модуль

7

7,5 A

Переключатель положения
зеркала заднего вида с
электроприводом,
переключатель сиденья с
функцией памяти, сиденье
водителя

8

10 А

Не используется (запасной)

9

10 А

Задняя поднимающаяся дверь с
электроприводом

10

10 А

Реле режима работы/режима
электропитания
вспомогательного оборудования

11

10 А

Щиток приборов, потолочный
дисплей

12

15 А

Освещение салона, фонари
освещения подножек, подсветка

13

15 А

Указатели правого поворота

14

15 А

Указатели левого поворота

15

15 А

Фонари заднего хода,
стоп-сигналы, верхние фонари
стоп-сигнала

16

10 А

Фары ближнего света (правые)

17

10 А

Фары ближнего света (левые)

254

Предохранители

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

18

10 А

Подсветка клавиатуры,
блокировка переключения
передач, индикатор работы
кнопки запуска, пассивная
противоугонная система,
включение модуля управления
силовым агрегатом, подача
питания для второго ряда

19

20 А

Усилитель (Sony)

20

20 А

Реле
блокировки/разблокировки —
для автомобилей без ключей
интеллектуального доступа

21

10 А

Не используется (запасной)

22

20 А

Реле звукового сигнала

23

15 А

Модуль управления рулевым
колесом, интеллектуальный
доступ, переключатель фар

24

15 А

Бортовая диагностика

25

15 А

Механизм открывания задней
поднимающейся двери

26

5 A

Модуль глобальной системы
определения местонахождения
(GPS)

27

20 А

Ключ интеллектуального
доступа

28

15 А

Выключатель зажигания (без
системы интеллектуального
доступа), иммобилайзер, кнопка
запуска двигателя (при наличии
системы интеллектуального
доступа)

Предохранители

255

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

29

20 А

Радио, информационный
многофункциональный дисплей,
электронная панель отделки,
модуль SYNC

30

15 А

Передние стояночные фонари,
дополнительные стояночные
фонари

31

5 A

Не используется (запасной)

32

15 А

Подсветка переключателя
блокировки, прозрачный люк,
стеклоподъемник (дверь
водителя), компас/зеркало
заднего вида с автоматическим
затемнением

33

10 А

Не используется (запасной)

34

10 А

Система контроля пространства
позади автомобиля, камера
заднего вида, монитор «мертвых
зон»

35

5 A

Потолочный дисплей,
коррекция наклона света фар

36

10 А

Не используется (запасной)

37

10 А

Система управления
микроклиматом (двигатели
3.5L/3.7)

38

10 А

Не используется (запасной)

39

15 А

Фары дальнего света

40

10 А

Задние стояночные фонари,
фонари освещения номерного
знака

256

Предохранители
