Снятие и установка обшивки потолка Ford Focus

 Снятие

  Снимите панели отделки стоек «А».

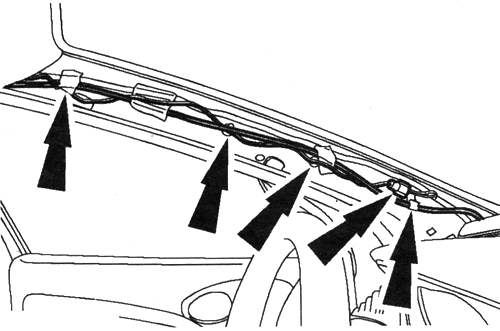

  Отсоедините и открепите жгут электропроводки освещения салона и трубку омывателя автомобиля Ford Focus от стойки «А» (рис. 8.42).

Рис. 8.42. Отсоединение жгута электропроводки освещения салона

  Снимите панели отделки стоек «С».

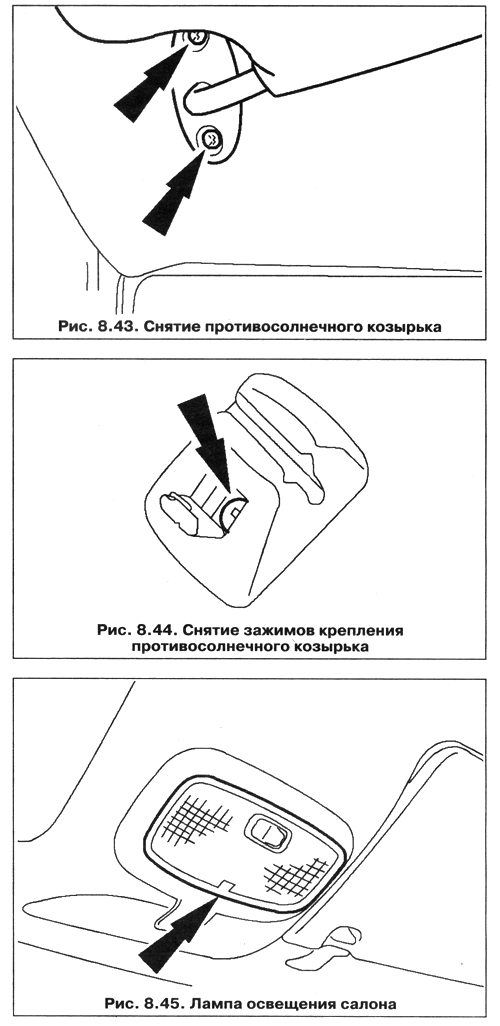

  Снимите противосолнечные козырьки (рис. 8.43).

  Снимите зажимы крепления противосолнечного козырька (рис. 8.44).

  Автомобили без сдвижного люка крыши.

 Отсоедините лампу освещения салона (рис. 8.45).

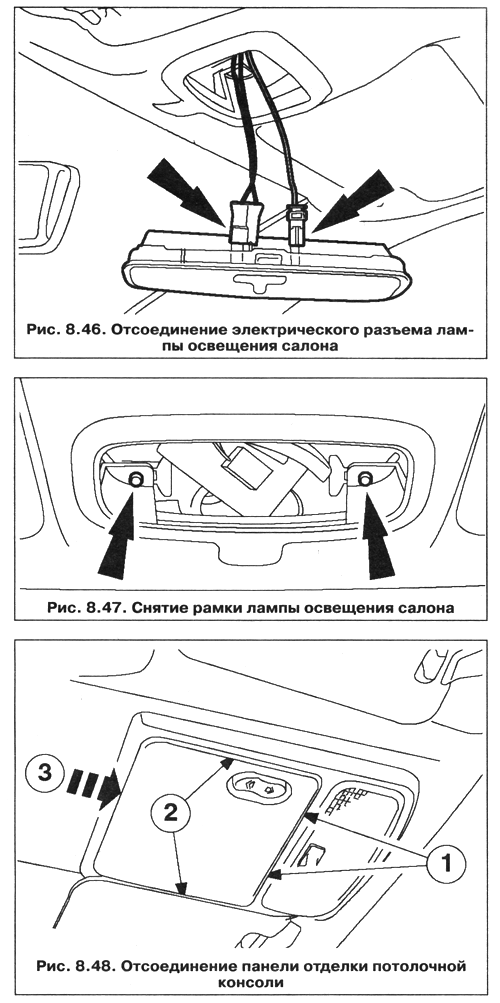

  Расстыкуйте электрические разъемы и снимите лампу освеще­ния салона (рис. 8.46).

  Снимите рамку лампы освещения салона (рис. 8.47).

ВНИМАНИЕ. Во избежание повреждений панель от­делки потолочной консоли допускается оттягивать вниз только на расстояние, достаточное для отсоединения зажимов крепления.

  Отсоедините панель отделки потолочной консоли от пото­лочной консоли (рис. 8.48).

  Используя подходящую отвертку, отсоедините передние за­жимы крепления.

  Оттяните панель отделки потолочной консоли вниз, чтобы от­соединить боковые зажимы крепления.

  Толкните панель отделки потолочной консоли вперед, что­бы отсоединить задние зажимы крепления.

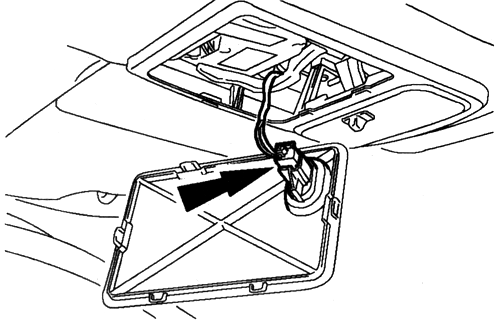

  Снимите панель отделки потолочной консоли автомобиля Ford Focus (рис. 8.49).

  Расстыкуйте электрический разъем переключателя электро­привода сдвижного люка крыши.

  Используя подходящую отвертку, отсоедините лампу освеще­ния салона от потолочной консоли.

  Расстыкуйте электрические разъемы и снимите лампу освеще­ния салона.

Рис. 8.49. Снятие панели отделки потолочной консоли

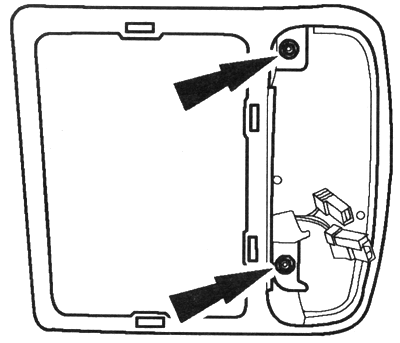

  Отсоедините потолочную консоль от панели крыши (рис. 8.50).

Рис. 8.50. Отсоединение потолочной консоли от панели крыши

  Выверните винты крепления.

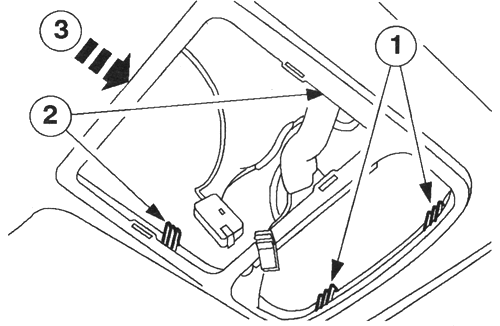

  Снимите потолочную консоль (рис. 8.51).

1. Отсоедините передние зажимы крепления.

2. Отсоедините боковые зажимы крепления.

3. Толкните потолочную консоль вперед, чтобы отсоединить задние зажимы крепления.

Рис. 8.51. Снятие потолочной консоли

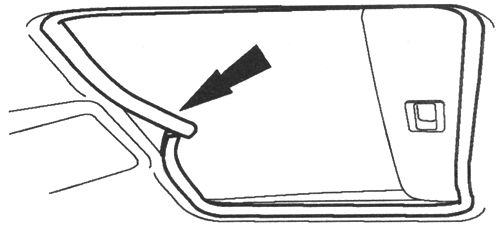

  Автомобили со сдвижным люком крыши. Снимите уплотнитель люка крыши (рис. 8.52).

Рис. 8.52. Снятие уплотнителя люка крыши

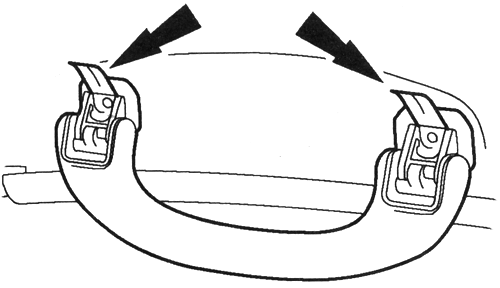

  Раскройте крышки на пассажирских поручнях (рис. 8.53).

Рис. 8.53. Крышки пассажирских поручней

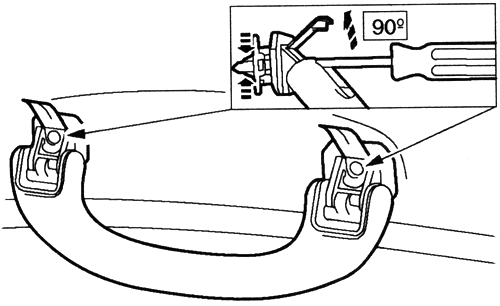

  Используя подходящую плоскую отвертку 6 мм, снимите пас­сажирские поручни (рис. 8.54).

Рис. 8.54. Снятие пассажирских поручней

  Поверните отвертку на 90 градусов, чтобы освободить зажи­мы крепления.

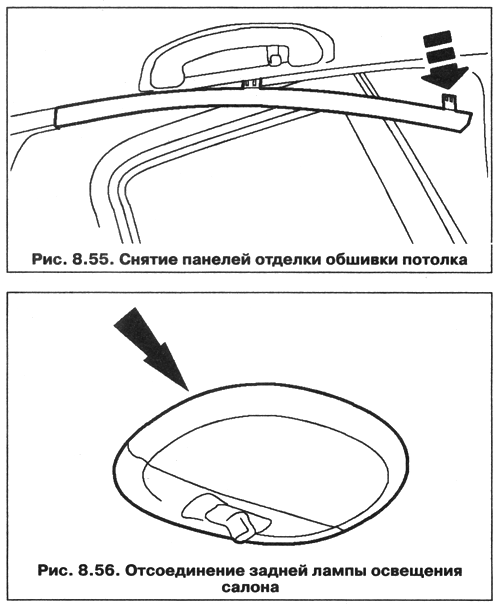

  Снимите панели отделки обшивки потолка (рис. 8.55).

  Отсоедините заднюю лампу освещения салона (рис. 8.56).

  Расстыкуйте электрические разъемы и снимите заднюю лампу освещения салона.

ВНИМАНИЕ. Снимайте панель отделки под углом 45 гра­дусов, чтобы неповредить зажимы панели отделки.

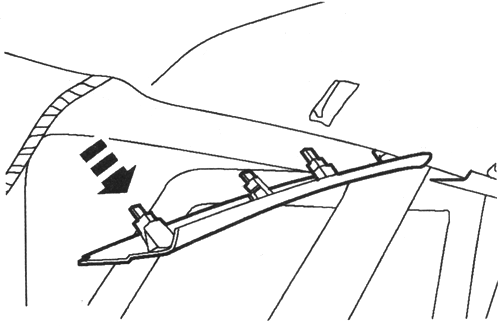

  Снимите панели отделки обшивки потолка (рис. 8.57).

Рис. 8.57. Снятие панелей отделки обшивки потолка

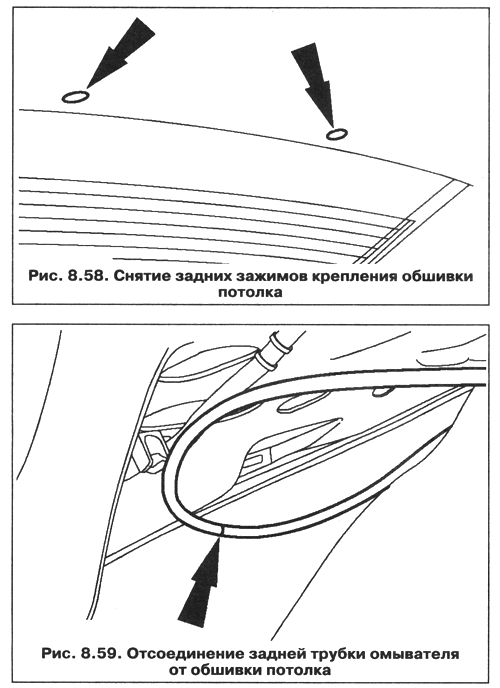

  Снимите задние зажимы крепления обшивки потолка (рис. 8.58).

  Отсоедините заднюю трубку омывателя от обшивки потолка (рис. 8.59).

  Снимите обшивку потолка через проем задней двери багаж­ного отделения.

  4-дверный вариант.

  Наклоните спинку пассажирского сиденья, чтобы облегчить снятие обшивки потолка.

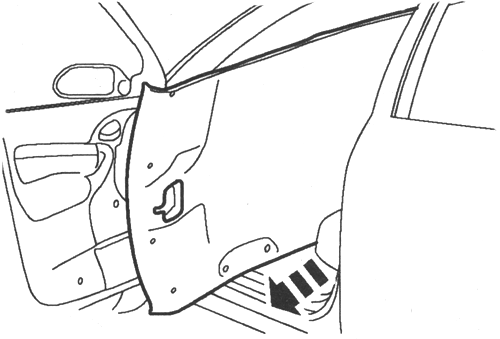

  Снимите обшивку потолка через проем пассажирской двери (рис. 8.60).

Рис. 8.60. Снятие обшивки потолка через проем пассажирской двери

  Установка

  Для установки выполните процедуру снятия в обратной по­следовательности.
