Снятие и установка педали тормоза и кронштейна педали Ford Focus









 Снятие



  Отсоедините нижнюю секцию панели приборов.

  Снимите нижнюю секцию панели приборов.

  Рассоедините штекерный разъем канала передачи данных (DLC).

  Рассоедините штекерный разъем лампы освещения выемки для ног (при наличии).

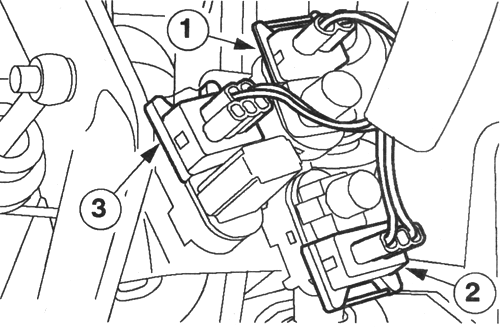

  Рассоедините штекерные разъемы от переключателей поло­жения педали (рис. 6.64).

1. Переключатель дезактивизации системы управления ско­ростью (при наличии).

2. Переключатель стоп-сигналов

3. Переключатель положения сцепления.





Рис. 6.64. Отсоединение штекерных разъемов от переключателей

положения педали

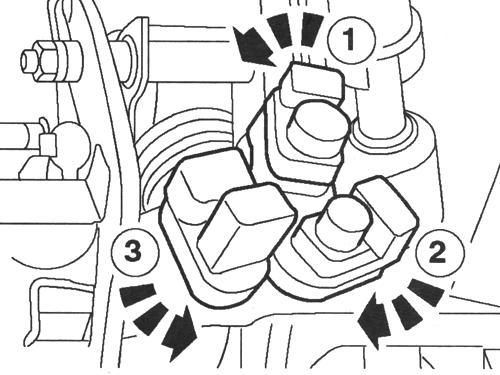

  Снимите переключатели положения педалей (рис. 6.65).

1. Переключатель дезактивизации системы управления ско­ростью (зеленого цвета) (при наличии).

2. Переключатель стоп-сигналов (серого цвета).

3. Переключатель положения сцепления (красного цвета).



Рис. 6.65. Снятие переключателя положения педалей

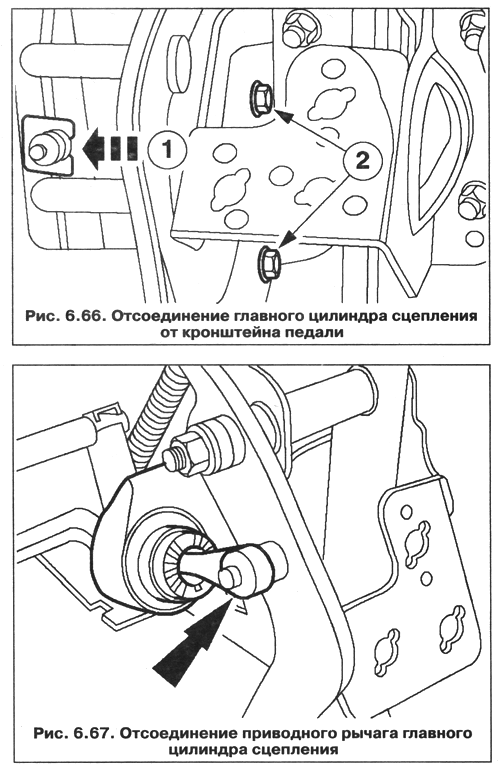

  Отсоедините главный цилиндр сцепления от кронштейна пе­дали (для наглядности кронштейн переключателя положения сцепления показан снятым) (рис. 6.66).

1. Снимите зажим.

2. Выверните болты.

  Отсоедините приводной рычаг главного цилиндра сцепления от педали сцепления (рис. 6.67).

  Снимите гайки крепления вакуумного усилителя тормозов (для наглядности кронштейн переключателя положения сцепле­ния показан снятым) (рис. 6.68).

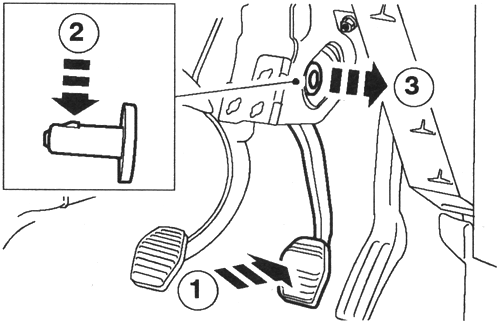

  Отсоедините толкатель вакуумного усилителя тормозов от педали тормоза.

  Выжмите педаль тормоза.

  Отожмите зажим.

  Снимите штифт толкателя вакуумного усилителя тормозов и отбракуйте его за дальнейшей ненадобностью.





  Выверните болт крепления возвратного рычага педали тормоза.

  При необходимости снимите воздуховод.





Рис. 6.68. Снятие гаек крепления вакуумного усилителя тормозов





  Снимите кронштейн педали тормоза.



  Установка



ПРИМЕЧАНИЕ. Удостоверьтесь в том, что педаль тор­моза входит в серьгутолкателя вакуумного усилителя тормозов.

  Установите кронштейн педали тормоза.

ПРИМЕЧАНИЕ. На згой стадии не затягивайте полно­стью гайки креплениявакуумного усилителя тормозов.

  Установите гайки крепления вакуумного усилителя тормозов (для наглядности кронштейн переключателя положения сцепле­ния показан снятым).

  Установите болт крепления возвратного рычага педали тормоза.

ПРИМЕЧАНИЕ, Удостоверьтесь в наличии зазора между педалью тормоза и

рычагом возврата педали тормоза, чтобы обеспечить свобод/ перемещения.

  Выверьте положение рычага возврата педали тормоза и кронштейна педали тормоза.

  Затяните гайки крепления вакуумного усилителя тормозов (для наглядности кронштейн переключателя положения сцепле­ния показан снятым).

  Затяните болт крепления возвратного рычага педали тормоза.

  При необходимости установите воздуховод.

  При работающем двигателе три раза выжмите педаль тормо­за, чтобы удостовериться в свободе перемещения педали тор­моза и ее возвращении в положение незадействованных тор­мозов.

  Подсоедините приводной рычаг главного цилиндра сцепле­ния к педали сцепления.

  Вставьте главный цилиндр сцепления в отверстия опорного кронштейна педали.

  Подсоедините главный цилиндр сцепления к кронштейну пе­дали (для наглядности кронштейн переключателя положения сцепления показан снятым).

  Установите новый штифт толкателя вакуумного усилителя тормозов.

  Установите штифт толкателя вакуумного усилителя тормозов.

  Выжмите педаль тормоза.

  Установите штифт толкателя вакуумного усилителя тормозов.

ПРИМЕЧАНИЕ, Переключатель положения сцепления (красного цвета) нерегулируется.

  Полностью выдвиньте плунжеры переключателя дезактивиза-ции системы управления скоростью (при наличии) и переключа­теля стоп-сигналов.

  Измерьте длину плунжера.

  Переключатель дезактивизации системы управления скоро­стью (зеленого цвета)

  XX мм = 24 мм.

  Переключатель стоп-сигналов (серого цвета) XX мм = 21 мм.

ПРИМЕЧАНИЕ. При установке переключателей пере-ключатель стоп-сигналов поворачивают против часо­вой стрелки, а остальные переключатели — по часовой стрелке. Неследование этому указанию в результате приведет к заеданию плунжеров. Удостоверьтесь в пра­вильности установки переключателей. Переключатель дезактивизации системы управления скоростью (при наличии) и переключатель стоп-сигналов автоматически регулируются в процессе установки. Незначительный шум и ощущение прощелкивания в процессе установки переключателя дезактивизации системы управления скоростью (при наличии) и пере­ключателя стоп-сигналов — это норма.

  Установите переключатели положения педалей. Переключатель положения сцепления (красного цвета). Переключатель стоп-сигналов (серого цвета). Переключатель дезактивизации системы управления скоро­стью (зеленого цвета) (при наличии).

ПРИМЕЧАНИЕ. Цвета штекерных разъемов и пере­ключателей идентичны.

  Состыкуйте штекерные разъемы переключателей педалей.

  Переключатель дезактивизации системы управления скоро­стью (при наличии).

  Переключатель стоп-сигналов

  Переключатель положения сцепления.

  Состыкуйте штекерный разъем канала передачи данных (DLC) и штекерные разъемы освещения выемки для ног (при на­личии).

  Установите нижнюю секцию панели приборов.

  Закрепите зажим.

  Установите винты.
