9. С передней стороны автомобиля

аккуратно оттяните накладку
переднего бампера на 4 дюйма
(10 см), взявшись за нее около
обслуживаемой фары и за нижнюю
переднюю часть колесной ниши.

10.

Аккуратно потяните фару в сборе
наружу, чтобы освободить ее из
нижней точки крепления.

11.

Осторожно поднимите фару и
извлеките ее из автомобиля.

12.

Отсоедините электрический
разъем фары в сборе, нажав
фиксатор на разъеме.

ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЯ

Выключите зажигание и все фары.
Несоблюдение этого
предупреждения может привести

к серьезным травмам.

При эксплуатации лампы
нагреваются. Перед снятием
дайте лампам остыть.

Используйте лампы, соответствующие
спецификации.  См. Bulb Specification
Chart (стр. 308).

Установка осуществляется в
последовательности, обратной снятию,
если нет дополнительных указаний.

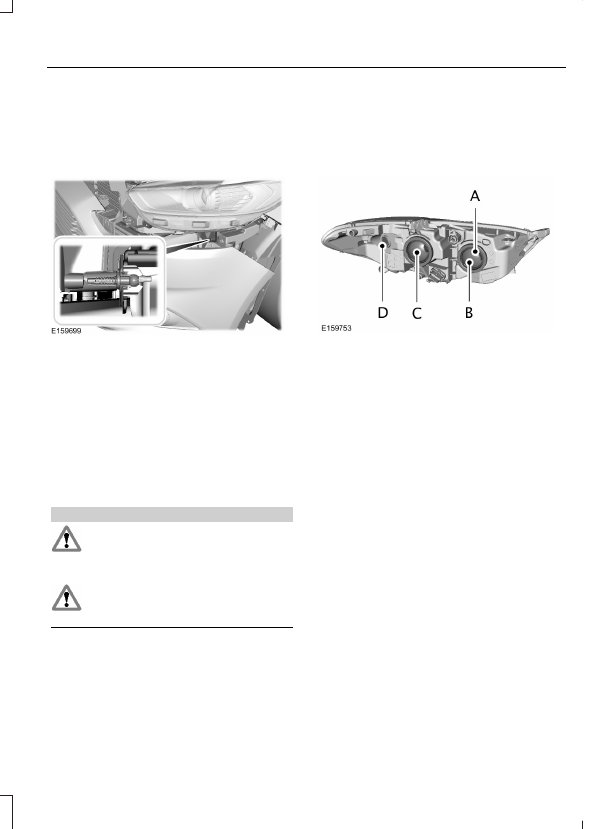

Фара головного света

Необходимо снять фару в сборе перед
заменой любой лампы.  См. Таблица
технических характеристик ламп
(стр. 308).

Передний боковой фонарь.

A

Дальний свет.

B

Ближний свет.

C

Передний фонарь указателя
поворота.

D

Передний боковой фонарь

1.

Снимите модуль фары.

2. Снимите крышку.

3. Снимите патрон лампы, потянув его

прямо на себя.

4. Для снятия лампы потяните за нее.

Передний указатель поворота

1.

Снимите модуль фары.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

Примечание: Лампу невозможно
отсоединить от патрона.

Фара ближнего света

1.

Снимите модуль фары.

2. Снимите крышку.

305

Обслуживание

3. Поверните патрон лампы против

часовой стрелки и снимите его.

4. Отсоедините штекерный разъем.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы.

Примечание: Лампу невозможно
отсоединить от патрона.

Фара дальнего света

1.

Снимите модуль фары.

2. Снимите крышку.

3. Поверните патрон лампы против

часовой стрелки и снимите его.

4. Отсоедините штекерный разъем.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы.

Примечание: Лампу невозможно
отсоединить от патрона.

Фары с газоразрядными лампами
высокой интенсивности

Эти лампы работают при высоком
напряжении. В случае выхода ламп из
строя обратитесь к авторизованному
дилеру.

Светодиодные лампы

Светодиодные лампы не подлежат
техническому обслуживанию. В случае
выхода ламп из строя обратитесь к
авторизованному дилеру.

Следующие лампы являются
светодиодными.
•

Стоп-сигнал и задний фонарь.

•

Центральный стоп-сигнал.

•

Световое оборудование дневного
времени.

•

Задние указатели поворота.

•

Боковые указатели поворота.

Фонарь заднего хода

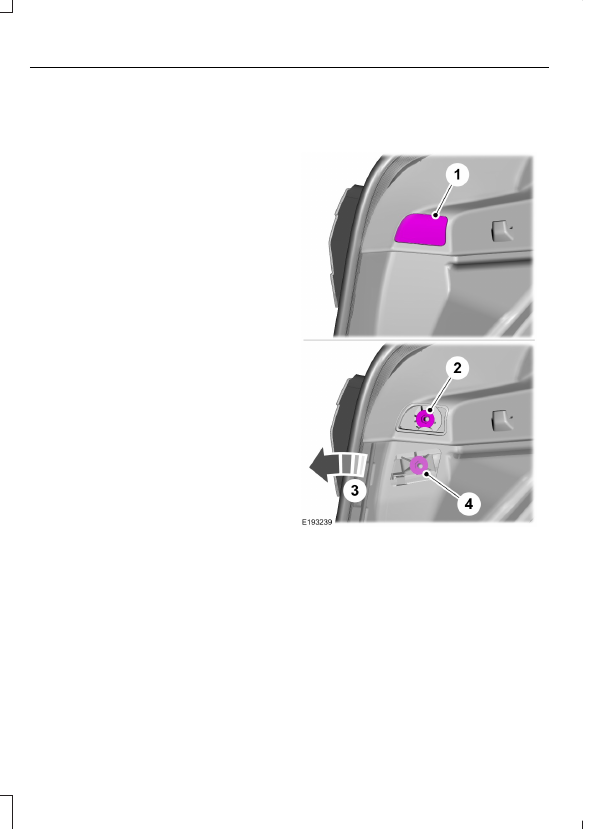

Демонтаж заднего фонаря в сборе,
4- и 5-дверный автомобили

1.

Аккуратно снимите отделочную
панель.

2. Выверните барашковую гайку.

3. Аккуратно снимите уплотнитель

багажного отделения и слегка
оттяните внутреннюю панель
отделки борта кузова для доступа
ко второй барашковой гайке.

4. Выверните барашковую гайку.

5. Аккуратно вытяните фару в сборе

из автомобиля.

306

Обслуживание

Демонтаж заднего фонаря в сборе,
фургон

1.

Осторожно снимите винтовые
крышки и выверните винты.

2. Аккуратно вытяните фару в сборе

из автомобиля.

Извлечение лампы

1.

Поверните патрон лампы против
часовой стрелки и извлеките его.

2. Извлеките лампу из патрона.

307

Обслуживание

Замена лампы фонаря
освещения номерного знака

1.

Осторожно освободите пружинный
держатель.

2. Извлеките лампу.

3. Извлеките лампу.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

Внешнее освещение

Мощность

(ватт)

Спецификации

Фонарь

Светодиод

(LED)

Светодиод

(LED)

Стоп-сигнал и задний фонарь.

Светодиод

(LED)

Светодиод

(LED)

Центральный стоп-сигнал.

Светодиод

(LED)

Светодиод

(LED)

Световое оборудование дневного времени.

24

PWY24W

Передний фонарь указателя поворота.

55

H11

Передний противотуманный фонарь.

5

W5W

Передний габаритный огонь.

55

H7LL

Дальний свет фар.

55

H11LL

Ближний свет фары.

5

W5W

Лампа освещения номерного знака.

Светодиод

(LED)

Светодиод

(LED)

Задний фонарь указателя поворота.

21

921

Задний противотуманный фонарь.

308

Обслуживание
