Система обнаруживает крупные
предметы, если рычаг селектора
коробки передач устанавливается в
положение R (задний ход) и
•

Автомобиль движется назад на
малой скорости.

•

К неподвижному автомобилю сзади
приближается объект с малой
скоростью.

•

Автомобиль движется назад на
малой скорости, и к нему сзади
приближается объект на малой
скорости.

Примечание: Если автомобиль не
двигается в течение двух секунд,
звуковой сигнал выключается. Если
автомобиль начинает движение назад,
звуковой сигнал снова включается.

Выведите рычаг селектора коробки
передач из положения R (задний ход)
или отключите систему помощи при
парковке нажатием соответствующей
кнопки. При возникновении в системе
неисправности на информационном
дисплее появится предупреждающее
сообщение и включить систему
невозможно.  См. Информационные
сообщения (стр. 113).

ПЕРЕДНЯЯ СИСТЕМА
ПОМОЩИ ПРИ ПАРКОВКЕ

ПРЕДУПРЕЖДЕНИЯ

Система помощи при парковке
может обнаруживать объекты
только при движении на

небольшой скорости. При
использовании системы будьте
осторожны, чтобы не получить травмы.

Во избежание травм всегда
соблюдайте осторожность при
движении задним ходом и

использовании системы датчиков.

ПРЕДУПРЕЖДЕНИЯ

Система не предназначена для
предотвращения столкновения с
небольшими или движущимися

объектами. Система предназначена для
предупреждения и помощи водителю
в определении местонахождения
крупных неподвижных объектов во
избежание повреждений автомобиля.
Система может не распознать
небольшие объекты, особенно если они
находятся близко к земле.

На работу системы датчиков могут
оказывать негативное влияние
системы управления дорожным

движением, неблагоприятные погодные
условия, работа пневматических
тормозов, а также внешних
электродвигателей и вентиляторов, что
может привести к ограничению
функциональности или выдаче ложных
предупреждений.

Система передних датчиков

Передние датчики активны, когда
коробка передач находится в любом
положении, кроме парковочного (P).

Также можно нажать кнопку системы
помощи при парковке, чтобы включить
переднюю систему помощи при
парковке, не включая передачу заднего
хода (R).

Примечание: Следите, чтобы на
датчиках, расположенных на бампере
или передней облицовке, не скапливался
снег, лед или большое количество грязи.
Если на датчиках присутствуют
посторонние материалы, точность
работы системы может снизиться. Не
очищайте датчики с помощью острых
предметов.

205

Системы помощи при парковке

Примечание: Если в результате
повреждения бампер или передняя
облицовка были изогнуты или смещены,
рабочая зона датчиков может быть
изменена, вызывая неточность
измерений препятствий или ложные
включения предупреждающих сигналов.

При генерации системой помощи при
парковке звукового сигнала
установленная громкость
аудиосистемы может уменьшиться.

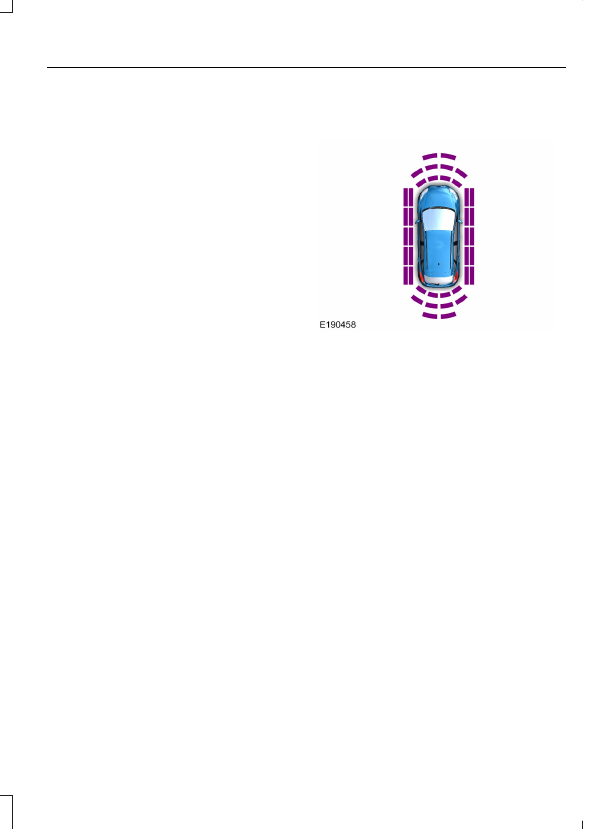

Зона действия датчика — 28
дюймов (70 см) от переднего
бампера и 6–14 дюймов (15–35
см) сбоку от переднего
бампера.

A

Когда автомобиль приближается к
объекту, выдается предупреждающий
звуковой сигнал. По мере приближения
автомобиля к объекту громкость
предупреждающего сигнала
усиливается. На расстоянии не более
30 cm от переднего бампера до объекта
предупреждающий звуковой сигнал
звучит постоянно.

Система автоматически отключается
после того, как скорость автомобиля
становится выше 12 km/h.

Система определяет объекты в
следующих случаях.
•

Автомобиль движется вперед на
малой скорости.

•

Автомобиль движется вперед на
малой скорости, и к нему спереди
приближается объект на малой
скорости.

Для выключения системы нажмите
кнопку системы помощи при парковке.
При возникновении в системе
неисправности на информационном
дисплее появится предупреждающее
сообщение и включить систему
невозможно.  См. Информационные
сообщения (стр. 113).

Если включена передача заднего хода
(R), передняя система датчиков при
движении выдает звуковое
предупреждение, когда к автомобилю
приближается объект. После остановки
автомобиля предупреждающий
звуковой сигнал выключается через 2
секунды.

Индикатор расстояния до
препятствия

 (при наличии)

Система обеспечивает индикацию
дистанции до объекта на
информационном дисплее. Индикатор
расстояния работает, когда коробка
передач находится в положении
заднего хода (R).

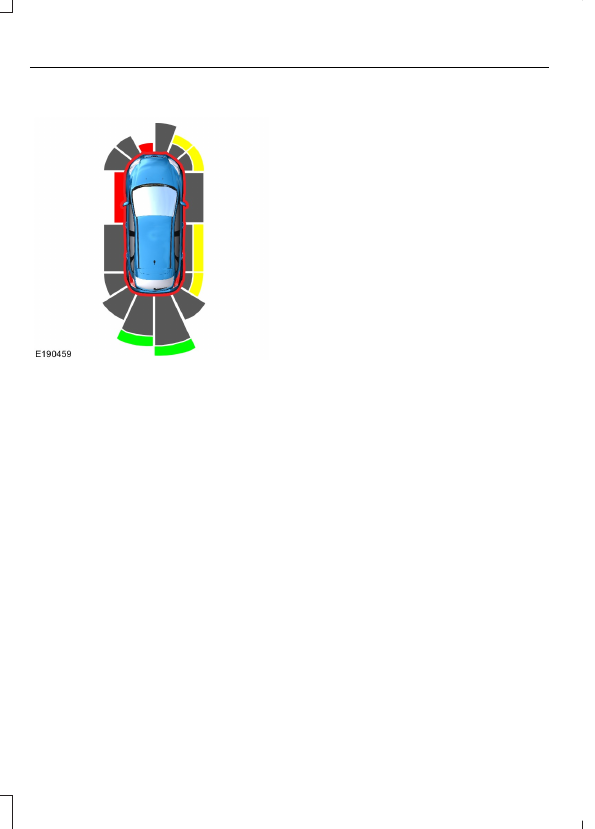

Информация на индикаторе:
•

По мере сокращения расстояния до
объекта блоки индикаторов
включаются и смещаются по
направлению к значку автомобиля.

•

Если объект не обнаружен, блоки
индикаторов дистанции
отображаются серым цветом.

206

Системы помощи при парковке

Для автомобилей с автоматической
коробкой передач

Если рычаг переключения передач
установлен в нейтральное положение
(N), система обеспечивает индикацию
дистанции до объекта на
информационном дисплее. Когда
автомобиль движется, передняя
система датчиков выдает звуковое
предупреждение, если скорость
автомобиля не превышает 12 km/h и в
зоне обнаружения находится
препятствие. После остановки
автомобиля предупреждающий
звуковой сигнал выключается через 4
секунды.

Если включена передача переднего
хода (D) или любая другая передача
переднего хода, система передних
датчиков выдает звуковое
предупреждение, если автомобиль
движется и в зоне обнаружения
находится препятствие. После
остановки автомобиля
предупреждающий звуковой сигнал
выключается через 2 секунды.

БОКОВЫЕ ДАТЧИКИ

Система бокового обнаружения
использует передние и задние боковые
датчики для обнаружения объектов
рядом с боковыми сторонами
автомобиля. Система отмечает их на
виртуальной карте щитка приборов, по
мере того как ваш автомобиль
двигается мимо них. Система
обнаруживает объекты, даже когда они
уже вышли из поля видимости датчика.

Примечание: Если объект
приближается к боковой стороне
автомобиля без прохождения переднего
или заднего бокового датчика, то он
обнаружен не будет.

Боковые датчики активны, когда
коробка передач находится в любом
положении, кроме парковочного (P).

Зона действия составляет до 60 cm от
боковой стороны автомобиля.

Когда система обнаруживает объект
рядом с боковой стороной автомобиля,
раздается звуковой
предупредительный сигнал. По мере
приближения объекта к боковой
стороне автомобиля громкость
звукового предупреждающего сигнала
усиливается. Громкость звукового
предупреждающего сигнала зависит
от нахождения объекта на полосе
движения автомобиля или за ее
пределами.

207

Системы помощи при парковке

Индикация дистанции

 (при наличии)

Система может предоставлять
индикацию дистанции до объекта на
информационном дисплее.

По мере сокращения расстояния до
объекта блоки индикаторов
включаются и смещаются по
направлению к значку автомобиля. Если
объект не обнаружен, блоки
индикаторов дистанции отображаться
не будут.

При переключении на передачу заднего
хода (R) система бокового
обнаружения издает звуковой сигнал
и обеспечивает визуальную индикацию
дистанции, если автомобиль
перемещается и объекты обнаружены
на расстоянии 30 cm или если объекты
обнаружены на расстоянии 30–60 cm
и находятся на полосе движения
вашего автомобиля. После остановки
автомобиля звуковой
предупреждающий сигнал
отключается через две секунды.

Примечание: Визуальная индикация
остается включенной, когда коробка
передач находится в положении заднего
хода (R).

При переключении в положение
движения (D) или на любую другую
передачу переднего хода, например на
понижающую передачу (L), в
спортивное положение (S) или любую
передачу переднего хода механической
коробки передач система бокового
обнаружения издает звуковой сигнал
и обеспечивает визуальную индикацию
дистанции, если автомобиль
перемещается на скорости 12 km/h или
ниже и объекты обнаружены на
расстоянии 30 cm либо если объекты
обнаружены на расстоянии 30–60 cm
и находятся на полосе движения
вашего автомобиля. При остановке
автомобиля звуковой
предупредительный сигнал
выключается через две секунды, а
визуальная индикация дистанции —
через четыре секунды.

Примечание: Если объект остается на
расстоянии 30–60 cm, визуальная
индикация не включается.

При переключении на нейтральную
передачу (N) система бокового
обнаружения обеспечивает только
визуальную индикацию дистанции, если
автомобиль перемещается на скорости
12 km/h или ниже, например движется
по склону, и объекты обнаружены на
расстоянии 30 cm. После остановки
автомобиля визуальная индикация
дистанции отключается через четыре
секунды.

Если система бокового обнаружения
недоступна, блоки индикаторов
боковой дистанции отображаться не
будут.

208
