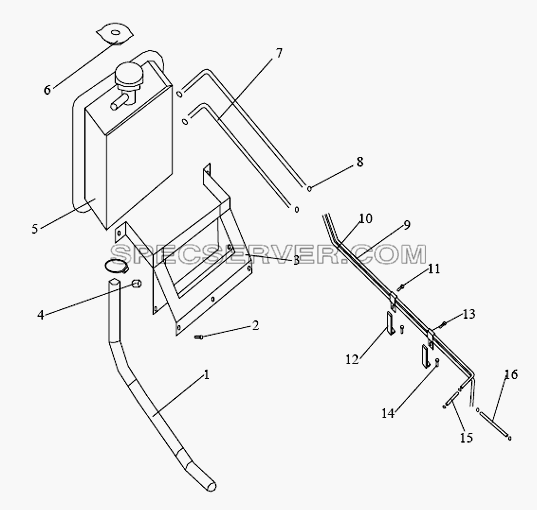

№		Номер детали	Наименование запчасти
1		S1311039-168X	Задний возвратный шланг
2		CQ1420820	Болт
3		1311010-228	Скоба для крепления расширительного бачка
4		CQ34008	Гайка
5		1311010-1N	Расширительный бачок
6		1304010-A1	Крышка расширительного бачка
7		S1311033-168X	Задний возвратный шланг
8		CQ67616	Хомут
9		1311027-8E	Передний дегазационный шланг мотора
10		1311027-8E	Передний дегазационный шланг мотора
11		CQ1460820	Установочное место для болта
12		1311029-8E	Скоба для дегазационного коленчатого патрубка
13		1311060-8E	Двойная зажимная скоба
14		CQ1460835	Болт
15		S1311031-168X	Задний дегазационный шланг
16		S1311033-168X	Задний возвратный шланг

М3000-1303000 Сборка трубопровода радиатора и шланга для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q40108	Шайба
2		Q40308	Пружинная шайба
3		Q150B0865	Болт М8х65
4		M3000-1303041C	Выпускающая воду труба
5		M3000-1303042	Сальник выпускающей воду трубы
6		Q151B1816	Бoлт M18x1.5x16
7		G7600-1009025	Коническая резьбовая пробка
8		Q618B03	Peзьбoвaя пpoбka NPT3/8
9		Q618B04	Peзьбoвaя пpoбka NPT1/2
10		GB/T982-18	Составное уплотнительное кольцо 18
11		Q617B18	Заглушка

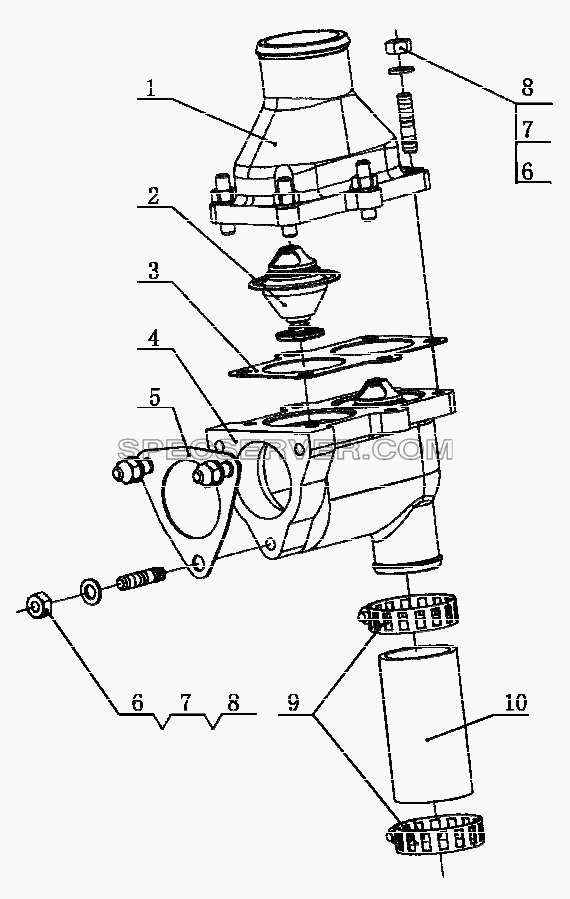

М3000-1306000 Сборка термостата для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		M3000-1306001	Крышка термостата
2		M3000-1306004	Термостат
3		A3900-1303012	Сальник крышки термостата
4		M3000-1306003B	Опора термостата
5		M3000-1306006	Сальник опоры термостата
6		Q1200825	Штифт М8х25
7		Q40008	Кольцо 8
8		Q340B08	Гайка М8
9		Q67650	Скрепка 50
10		M3000-1306005A	Шланг обратного водопровода

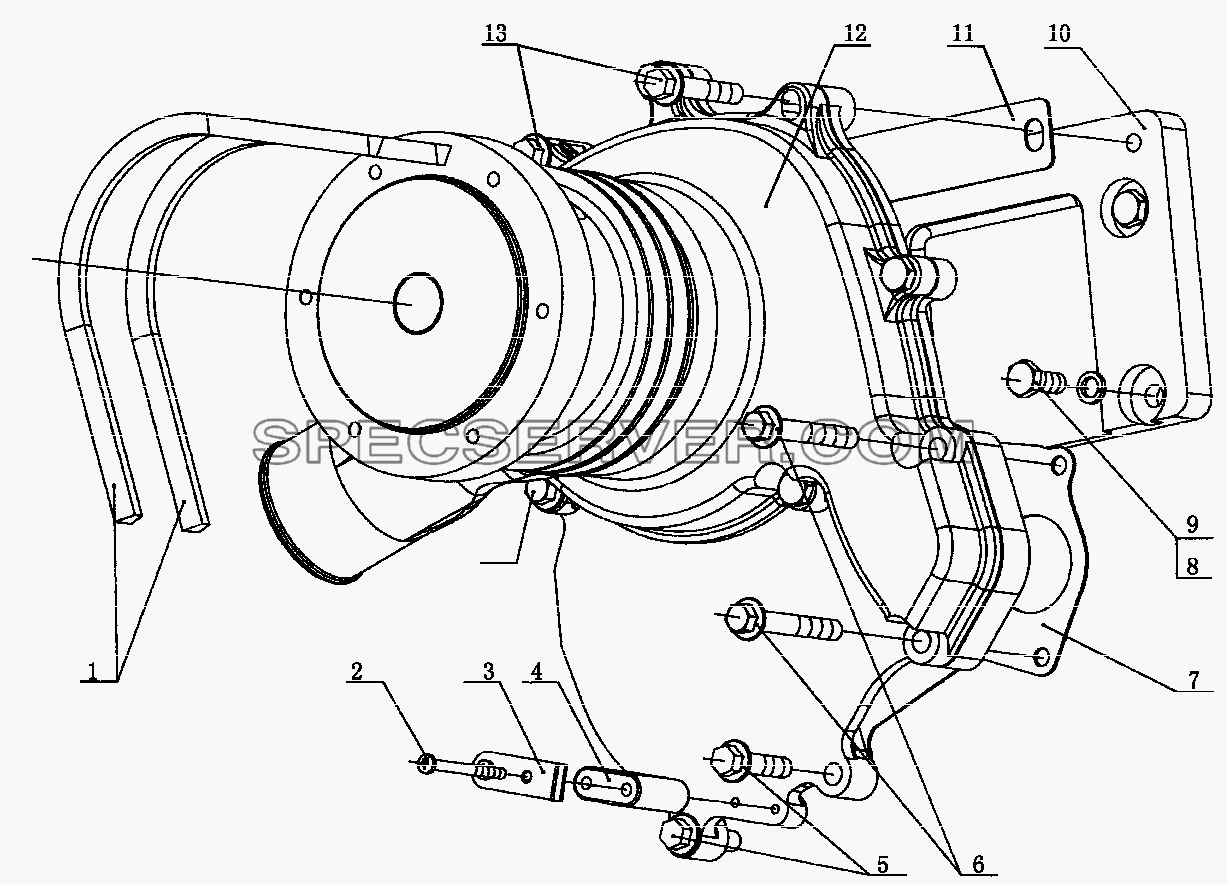

М3000-1307000 Сборка водяного насоса для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		293-1307050	Шкив водяного насоса
2		Q2140560	Винт М5х60
3		6105Q-1002039	Счётчик контроля
4		M3000-1307006	Опора счётчика
5		Q1841040	Бoлт M10x40
6		Q1841070	Бoлт M10x70
7		M3000-1307001	Сальник водяного насоса
8		Q40310	Пружинная шайба
9		Q150B1025	Болт
10		M3000-1307007	Пластина водяного насоса
11		M3000-1307008	Сальник пластины водяного насоса
12		M3000-1307100B	Механизм водяного насоса
13		Q1841055	Болт

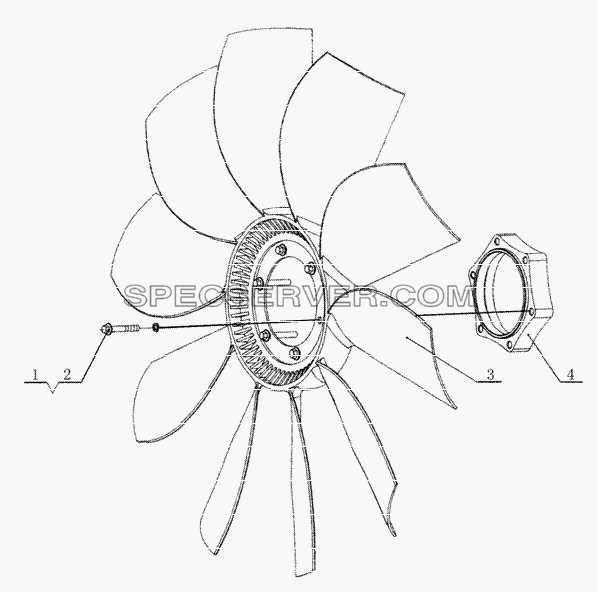

М3000-1308000 Сборка вентилятора для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1840820	Болт
2		Q40308	Пружинная шайба
3		G7605-1308100	Вентилятор
4		M3000-1308102	Блок

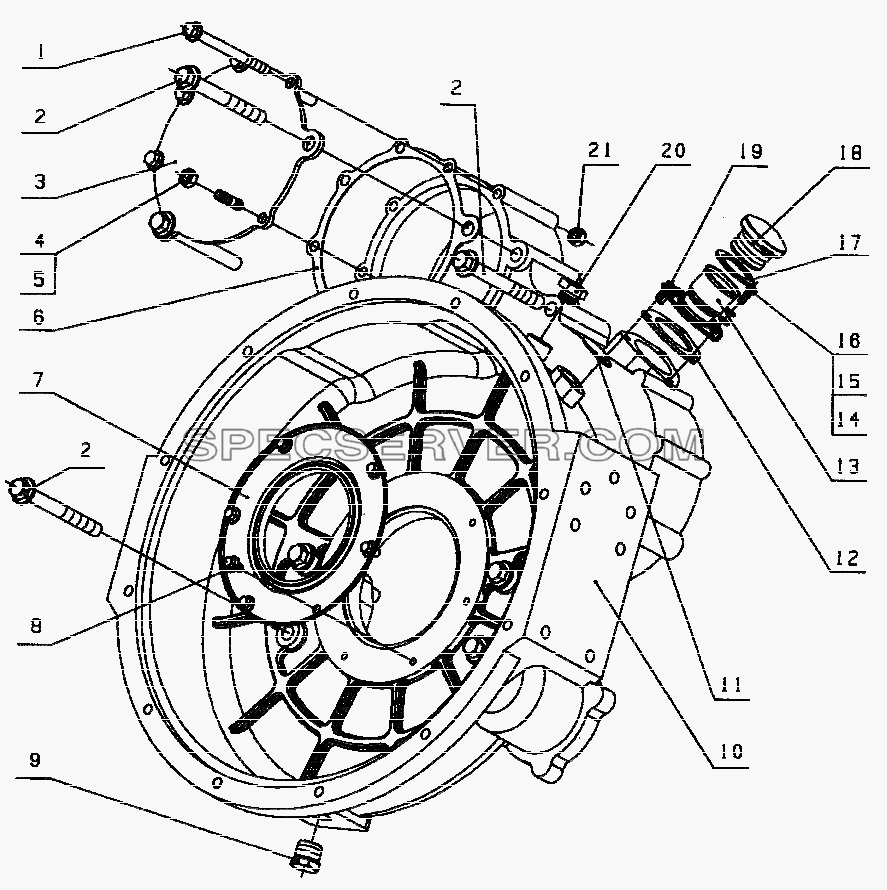

М3000-1600000 Сборка сцепления для Altay-3310 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q18410120	Болт М10х120
2		Q18414120TF2	Бoлт M14x120
3		M3400-1600007A	Крышка гидравлической системы
4		Q340B10	Гайка М10
5		Q1201025	Штифт M10x25
6		M3400-1600006A	Сальник крышки гидравлической системы
7		M3400-1600440A	Задний сальник коленчатого вала
8		Q1840812	Болт
9		Q618B06	Peзьбoвaя пpoбka NPT3/4
10		M3000-1600401D	Картер маховика
11		L3000-1600016	Защитная пластина картера маховика
12		B3000-1003032	Сальник маслёнки
13		B3000-1003042	Опора маслёнки
14		Q40106	Шайба
15		Q40306	Пружинная шайба
16		Q150B0616	Болт
17		Caльниk	Сальник
18		150-1003041E	Крышка маслозаливной горловины
19		Q1840615	Болт М6х15
20		Q617B18	Заглушка
21		Q340B10	Гайка М10
