№		Номер детали	Наименование запчасти
-		3103010B1H	Ступица переднего колеса в сборе
1		3103011B1H	Ступица переднего колеса
2		3103045-4E	Сальник в сборе
3		3103051-4EB1	Цилиндровый болт - ступица переднего колеса
4		3103070-4E	Узел гайки крепления колеса и шайбы
5		CQ36120T	Гайка
6		30314B-1	Внешнее кольцо -внутренний подшипник ступицы переднего колеса
7		30314B	Внутренний подшипник в сборе - ступица переднего колеса
7		30314B-2	Внутреннее кольцо в сборе - внутренний подшипник ступицы переднего колеса
8		30311-1	Наружное кольцо
9		30311	Подшипник
9		30311-2	Подшипник
10		3103066-4E	Крышка - ступица переднего колеса
11		3103067-4EA1	Прокладная уплотнительная пластинка - ступица переднего колеса
12		CQ1500816	Болт
13		Q40308	Пружинная шайба
14		3001061-367	Регулировочная гайка
15		3001063-A0S	Кольцо подшипника
16		3001066-A0S	Винт
17		3001064-A0S	Шайба
18		3501571-4E	Передние тормозные барабаны
19		3550101B1H	Зубчатое кольцо - датчик передних колес

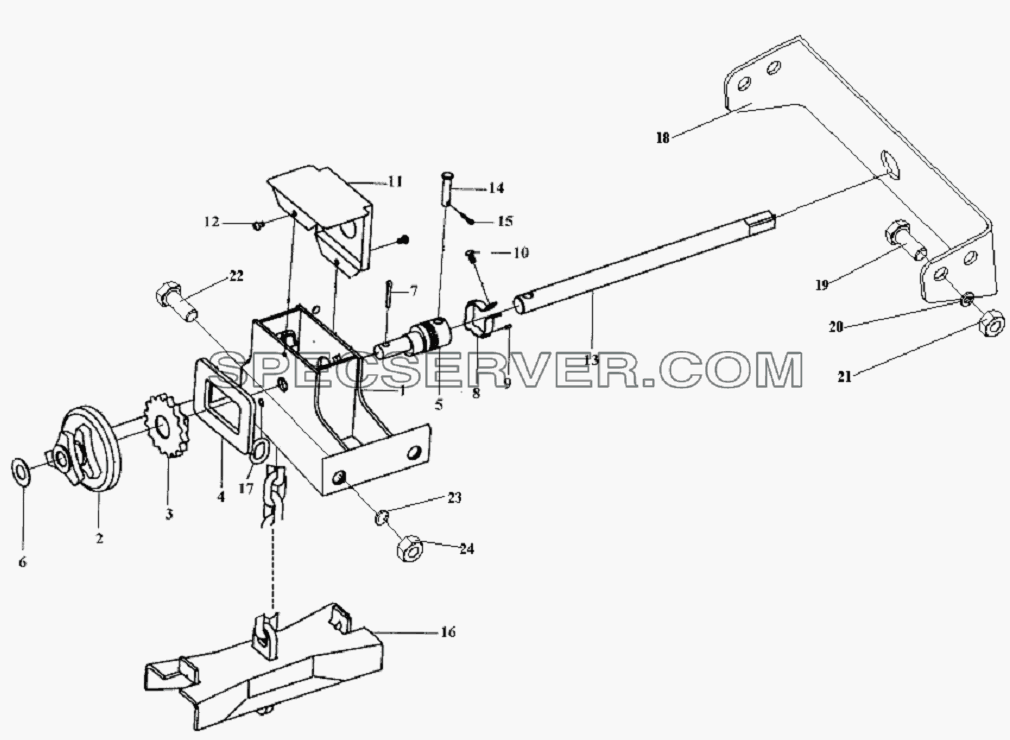

Подъемник запасного колеса для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3105010-242	Подъемник запасного колеса в сборе
1		3105015-242	Корпус подъемника
2		3105034-01	Шкив подъемника
3		3105036-01	Ведущая шестерня подъемника
4		3105038-01	Самозапирающаяся планка
5		3105041-01	Ось подъемника
6		3105039-01	Шайба
7		Q5004020	Штифт
8		3105042-01	Крепежная крышка
9		3105043-01	Штифт
10		Q2140510	Винт
11		3105044-01	Крышка подъемника
12		Q214058	Винт
13		3105046-01	Рукоятка подъемника
14		Q5100838	Штифт
15		Q5003012	Штифт
16		3105050-4E	Подставка запасного колеса и цепь в сборе
17		3105066-01	Фиксированное кольцо
18		3105079-242	Опорная пластина ресивера
19		CQ1501025	Болт
20		Q40310	Пружинная шайба
21		CQ34010	Гайка
22		CQ1501630	Болт
23		Q40316	Пружинная шайба
24		CQ34016	Гайка

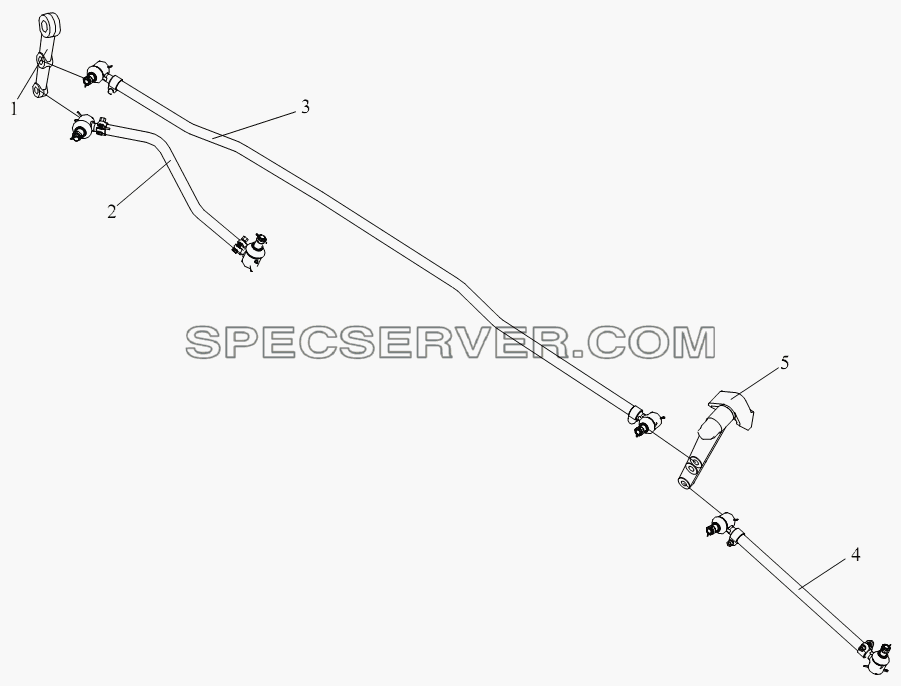

Рулевая штанга для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3000001-371	Схема расположения рулевой штанги
1		3003041-371	Поворотное плечо
2		3003010-371	Передняя рулевая вертикальная штанга в сборе
3		3003040-371	Проходная штанга в сборе
4		3003015-371	Задняя рулевая вертикальная штанга в сборе
5		3003110-371	Стойка рулевого среднего рычага и рулевой средний рычаг в сборе

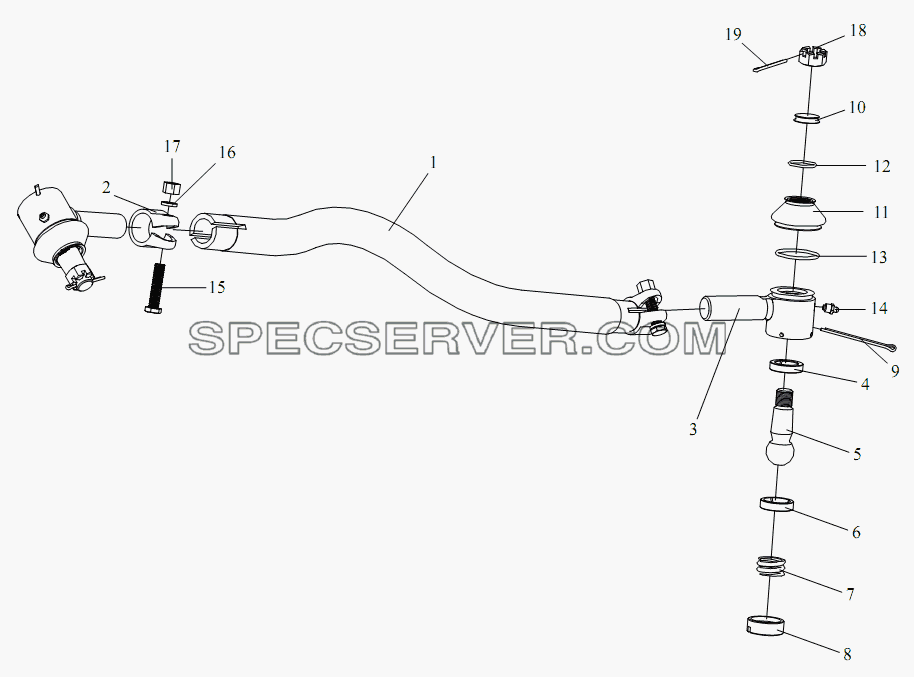

Передняя рулевая вертикальная штанга для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003010-371	Передняя рулевая вертикальная штанга в сборе
1		3003016-371	Рулевая вертикальная штанга
2		3003056-1H	Хомут рулевой тяги
3		3003024-1H	Наконечник продольной рулевой тяги
3		3003025-1H	Наконечник продольной рулевой тяги в сборе
4		3003067-1H	Верхняя шаровая чашка рулевой тяги
5		3003032-1H	Шаровой палец
6		3003066-1H	Нижняя шаровая чашка рулевой тяги
7		3003068-01	Пружина
8		3003069-1H	Пробка
9		Q5005080	Шплинт
10		3003074-4E	Стопорная втулка - уплотнительный чехол
11		3003071-1H	Уплотнительный чехол
12		3003077-4E	Верхняя пружина - уплотнительный чехол
13		3003076-4E	Нижняя пружина - уплотнительный чехол
14		CQ70001	Масленка
15		CQ1501460	Болт
16		Q40314	Пружинная шайба
17		CQ34014	Гайка
18		CQ38722	Гайка
19		Q5005045	Шплинт

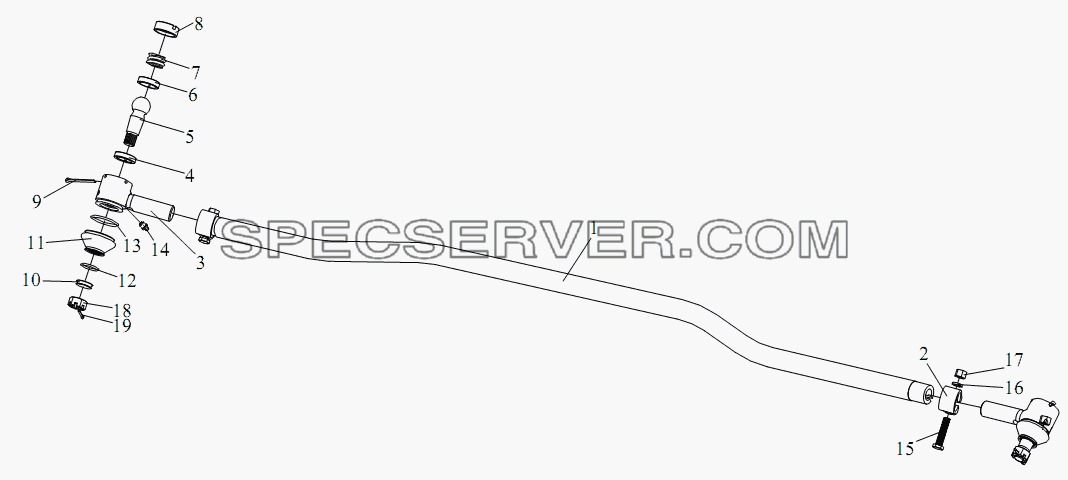

Рулевая проходная штанга для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003040-371	Проходная штанга в сборе
1		3003046-371	Рулевая проходная штанга
2		3003056-1H	Хомут рулевой тяги
3		3003060-1H	Правый наконечник поперечной рулевой тяги в сборе
3		3003062-1H	Правый наконечник поперечной рулевой тяги
4		3003067-1H	Верхняя шаровая чашка рулевой тяги
5		3003032-1H	Шаровой палец
6		3003066-1H	Нижняя шаровая чашка рулевой тяги
7		3003068-01	Пружина
8		3003069-1H	Пробка
9		Q5005080	Шплинт
10		3003074-4E	Стопорная втулка - уплотнительный чехол
11		3003071-1H	Уплотнительный чехол
12		3003077-4E	Верхняя пружина - уплотнительный чехол
13		3003076-4E	Нижняя пружина - уплотнительный чехол
14		CQ70001	Масленка
15		CQ1501450	Болт
16		Q40314	Пружинная шайба
17		CQ34014	Гайка
18		CQ38722	Гайка
19		Q5005045	Шплинт

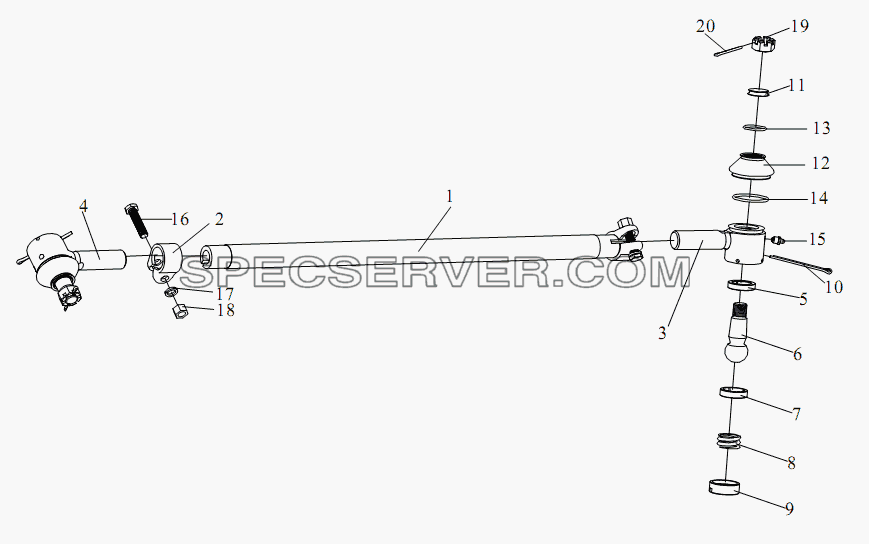

Задняя рулевая вертикальная штанга для СА-3312 (P2K2LT4E) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3003015-371	Задняя рулевая вертикальная штанга в сборе
1		3003017-371	Задняя рулевая вертикальная штанга
2		3003056-1H	Хомут рулевой тяги
3		3003024-1H	Наконечник продольной рулевой тяги
3		3003025-1H	Наконечник продольной рулевой тяги в сборе
4		3003055-1H	Левый наконечник поперечной рулевой тяги в сборе
4		3003061-1H	Левый наконечник поперечной рулевой тяги
5		3003067-1H	Верхняя шаровая чашка рулевой тяги
6		3003032-1H	Шаровой палец
7		3003066-1H	Нижняя шаровая чашка рулевой тяги
8		3003068-01	Пружина
9		3003069-1H	Пробка
10		Q5005080	Шплинт
11		3003074-4E	Стопорная втулка - уплотнительный чехол
12		3003071-1H	Уплотнительный чехол
13		3003077-4E	Верхняя пружина - уплотнительный чехол
14		3003076-4E	Нижняя пружина - уплотнительный чехол
15		CQ70001	Масленка
16		CQ1501460	Болт
17		Q40314	Пружинная шайба
18		CQ34014	Гайка
19		CQ38722	Гайка
20		Q5005045	Шплинт
