ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 8

Регулировка задней двери.

Рисунок.

1. Можно регулировать зазор задней двери по направлению вверх-вниз и вперед-назад.
(1) Ослабить болт крепления к кузову (средняя стойка) и выполнить регулировку.
1) Между передней дверью и задней дверью:
величина зазора составляет: 3,5-6,5 мм.
2) Между верхней рамой задней двери и кромкой внешней панели крыши:
величина зазора составляет: 5,0-8,0 мм.
3) Между задней дверью и кромкой боковой рамы кабины:
величина зазора составляет: 5,0 мм.
4) Между задней дверью и внешней стороной порога:
величина зазора составляет: 3,5-6,5 мм.

Рисунок.

2. Регулировка положения скобы дверного замка.
(1) После установки проверить правильность совмещения положения задней двери и тяги
механизма замка.
(2) Слегка ослабить болты крепления скобы замка двери.
(3) Отрегулировать положение скобы с помощью пластмассовой киянки.

Рисунок.


Рисунок.

1. Задняя дверь автомобиля в сборе.
2. Резиновый сухарь-ограничитель.
3. Декоративная внутренняя панель задней двери в сборе.
4. Зажимы – предохранительная пластина стойки заднего ветрового стекла.
5. Внутренний подлокотник задней двери в сборе.
6. Пластмассовая гайка – крепление внутреннего подлокотника.
7. Уплотнительная пленка задней двери.
8. Рама нижней задней рельсовой направляющей задней двери в сборе.
9. Желоб скольжения стекла задней двери.
10. Шарнир задней двери в сборе.
11. Стекло окна задней двери.
12. Задний упор – стекло задней двери.
13. Амортизирующая прокладка – задний упор.
14. Внешнее уплотнение стекла задней двери в сборе.
15. Зажим – внешнее уплотнение.
16. Внутреннее уплотнение стекла задней двери в сборе.
17. Зажим – внешнее уплотнение.
18. Нижняя заглушка стекла задней двери.
19. Нижняя крышка.
20. Уплотнительная прокладка – крепление нижней крышки.
21. Пластмассовая гайка – крепление нижней крышки.
22. Стеклоподъемник задней двери в сборе.
23. Прокладка ручки стеклоподъемника задней двери.
24. Ручка стеклоподъемника задней двери в сборе.
25. Зажимная пружина – ручка стеклоподъемника.
26. Внешняя уплотнительная прокладка стекла задней двери в сборе.
27. Зажим – крепление уплотнения.
28. Корпус замка задней двери в сборе.
29. Внутренняя ручка задней двери в сборе.
30. Гнездо внутренней ручки задней двери.
31. Тяга внутренней блокировки задней двери в сборе.
32. Уплотнительное кольцо кнопки внутренней блокировки задней двери.
33. Кнопка блокировки двери.
34. Внешняя ручка в сборе.
35. Регулировочная прокладка – скоба замка.
36. Скоба замка в сборе.

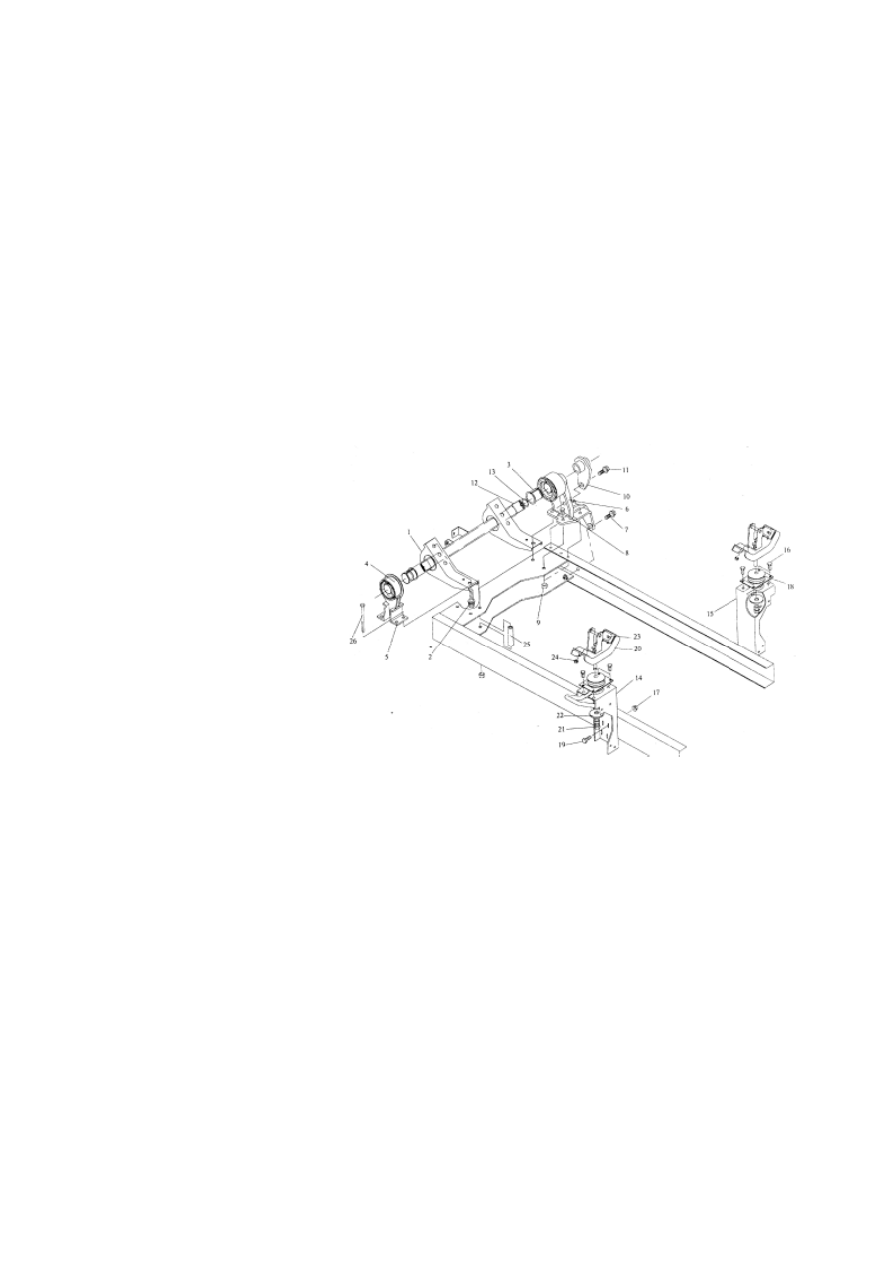

Механизм подъема кабины водителя.
Демонтаж.
1.  Сначала  поднять  кабину  водителя  вперед,  открутить  монтажный  болт  11,
отрегулировать регулировочный рычаг до свободного положения.
2. Открутить 8 болтов передней подвески кузова 26, после чего снять механизм
подъема кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.

Нижняя опора подвески в сборе
1. Открутить 8 болтов с шестигранной головкой с выступающими краями, после
чего снять нижнюю опору подвески.

2.  Снять  гайку  22  и  большую  прокладку,  снять  главный  блокирующий  крюк  в
сборе 20.
3. Снять гайку 24 и прокладку, снять резиновый амортизатор в сборе 23.
Установка.
Установка производится в обратной демонтажу последовательности.

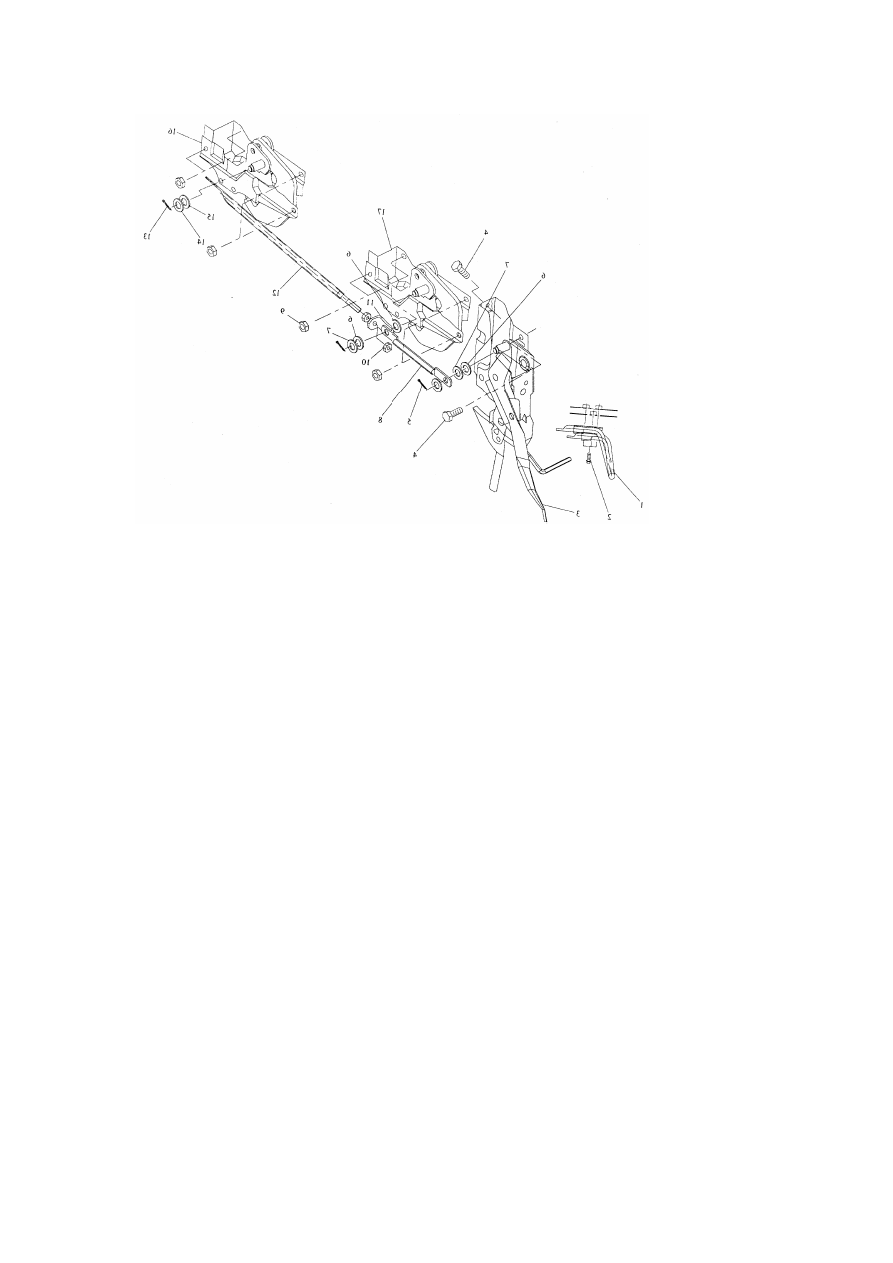

Механизм фиксации кабины водителя.
Демонтаж.
Сначала  разблокировать  механизм  фиксации  кабины  водителя,  открутить
монтажные болты 4, после чего снять механизм фиксации кабины водителя.
Установка.
Установка производится в обратной демонтажу последовательности.
