Запчасти: ZAS03B-T0400 Компоновка деталей среднего и заднего моста для DFL-4251A

ZAS03B-T0400 Компоновка деталей среднего и заднего моста для DFL-4251A (список запасных частей)

ZAS03B-T0400 Компоновка деталей среднего и заднего моста для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2401052-ZB700 Кронштейн трубопроводов тормозной системы
- 2401Z33-067 Шайба
- 2401Z33-068 Шайба
- 2401ZAS03-035 Кронштейн правого нижнего толкателя заднего моста
- 2401ZAS03-036 Кронштейн левого нижнего толкателя заднего моста
- 2401ZAS03-037 Кронштейн верхнего толкателя заднего моста
- 2401ZAS03-042 Направляющий кронштейн левый рессоры заднего моста
- 2401ZAS03-043 Направляющий кронштейн правый рессоры заднего моста
- 24ZAS01-03066 Правая полуось заднего моста
- 2501ZAS03-035 Кронштейн левого нижнего толкателя среднего моста
- 2501ZAS03-036 Кронштейн правого нижнего толкателя среднего моста
- 2501ZAS03-037 Кронштейн верхнего толкателя среднего моста
- 2501ZAS03-042 Направляющий кронштейн рессоры левой среднего моста
- 2501ZAS03-043 Направляющий кронштейн рессоры правой среднего моста
- 25ZAS01-02163 Переходной вал
- 25ZAS01-02165 Сальник и его гнездо в сборе
- 31XZB-04021 Наружная обойма внутреннего подшипника ступицы заднего колеса
- 31XZB-04031 Наружная обойма наружного подшипника ступицы заднего колеса
- 3502N-034 Сальник в сборе
- 35ZS01A-02065 Ступица колеса и тормозной барабан заднего моста в сборе
- 35ZS06C-02065 Ступица заднего колеса и тормозной барабан в сборе
- Q2140616 Винт
- Q341B14 Гайка
- Q40306 Пружинная шайба
- Q40518 Пружинчатая шайба
1 24N-01068 Сапун
2 24N-01066 Уплотнительная шайба
3 24N-01072 Пробка сливного отверстия в сборе
4 2501ZAS03-010 Корпус среднего моста в сборе
5 25Z33-02174 Шариковый подшипник
6 25ZAS01-02167 Прокладка заднего сальника
7 25ZAS01-02166 Гнездо сальника
8 25ZAS01-02170 Сальник в сборе
9 25ZAS01-02160 Переходной вал в сборе
10 Q40514 Тяжелая пружинная шайба
11 Q151B1435-0H1-J1 Болт
12 Q40514 Тяжелая пружинная шайба
13 Q341B14 Гайка
14 HZ-1 Macлocтoйkий гepмeтиk RTV
15 24N-01063 Шпилька крепления редуктора
16 2904327-T0800 Сухарик рессоры среднего моста
17 Q40514 Тяжелая пружинная шайба
18 Q151B1435 Болт
19 Q40514 Тяжелая пружинная шайба
20 Q151B1445 Болт
21 2904328-T0800 Сухарик рессоры заднего моста
22 2401Z33-066 Шайба
23 25ZAS01-02169 Кольцо
24 25ZAS01-02175 Выступ в сборе
25 25ZAS01-02171 Плоская шайба
26 2502Z33-072 Гайка
27 Q500B0860 Шплинт
28 2401ZAS03-010 Корпус заднего моста в сборе
29 3502XZB-025 Щит заднего тормоза в сборе
30 Q40514 Тяжелая пружинная шайба
31 35XZB-02083 Болт крепления заднего тормоза
32 31XZB-04075 Кольцо заднего сальника
33 31XZB-04080 Манжета ступицы заднего колеса в сборе
34 24XZB-01076 Регулировочная гайка подшипника ступицы колеса
35 24XZB-01081 Контрогайка подшипника колесной ступицы
36 31CKD-04051 Болт заднего колеса
37 35ZS01-02075 Задний тормозной барабан
38 31XZB-04022 Внутренняя обойма внутреннего подшипника ступицы заднего колеса в сборе
39 31XZB-04015 Ступица заднего колеса
40 31XZB-04032 Внутренняя обойма наружного подшипника ступицы заднего колеса в сборе
41 3502076-ZB1C0 Зубчатое кольцо заднего моста
42 35ZS02-02500 Зубчатое кольцо АБС среднего моста
43 25ZAS01-01064 Втулка зацепления
44 24XZB-03064 Прокладка полуоси заднего моста
45 24XZB-01090 Манжета полуоси в сборе
46 24ZAS01-03065 Левая полуось заднего моста
47 24N03063 Болт полуоси заднего моста
Запчасти: 2800010-T0400 Рама и кронштейны в сборе для DFL-4251A

2800010-T0400 Рама и кронштейны в сборе для DFL-4251A (список запасных частей)

2800010-T0400 Рама и кронштейны в сборе для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 2800010-T0400 Рама в сборе
Запчасти: 2801I-T0700 Передняя поперечина рамы для DFL-4251A

2801I-T0700 Передняя поперечина рамы для DFL-4251A (список запасных частей)

2801I-T0700 Передняя поперечина рамы для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- Q340B14-0H1 Гайка
1 2801110-T0100 Передняя поперечная балка в сборе
2 Q1841445-0H1 Болт
3 Q32214-0H1 Стопорная гайка
4 Q1841445-0H1 Болт

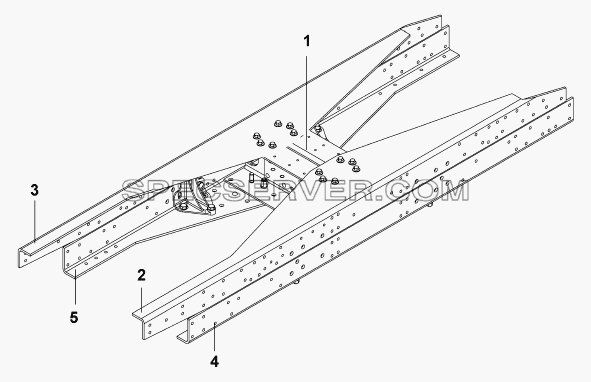

Запчасти: 2801P-T0800 Балансирная подвеска поперечины для DFL-4251A

2801P-T0800 Балансирная подвеска поперечины для DFL-4251A (список запасных частей)

2801P-T0800 Балансирная подвеска поперечины для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 2801172-T0802 Поперечина
- 28ZB7-01173 Усиленная плита
1 2801170-T0802 Поперечина балансирного вала
2 2801173-T0800 Соединительная плита левая верхняя
3 2801174-T0800 Соединительная плита правая верхняя
4 2801175-T0800 Соединительная плита левая нижняя
5 2801176-T0800 Соединительная плита правая нижняя
2801Q-T0800 Задняя поперечина рамы для DFL-4251A (список запасных частей)

2801Q-T0800 Задняя поперечина рамы для DFL-4251A (список запасных частей)

2801Q-T0800 Задняя поперечина рамы для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 2801190-T0800 Задняя поперечина в сборе
2 Q1841235-0H1 Болт
3 Q32212-0H1 Гайка
2806A-T0100 Передний сцепной крюк для DFL-4251A (список запасных частей)

2806A-T0100 Передний сцепной крюк для DFL-4251A (список запасных частей)

2806A-T0100 Передний сцепной крюк для DFL-4251A (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 28F55-06017 Правый передний крюк
2 28F55-06016 Левый передний крюк
3 Q1841670-0H1 Болт
4 Q1841650-0H1 Болт
5 Q32216-0H1 Стопорная гайка
