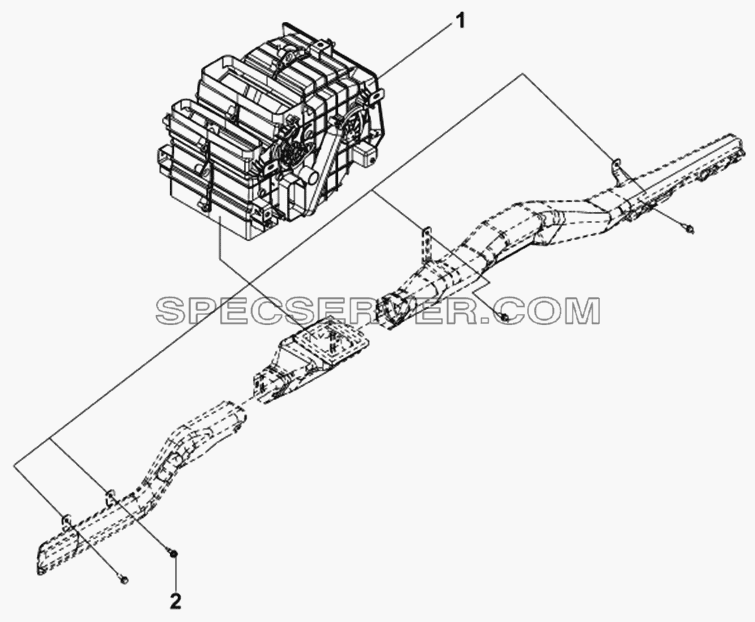

Запчасти: Отопитель в сборе для DFL-4181A

Отопитель в сборе для DFL-4181A (список запасных частей)

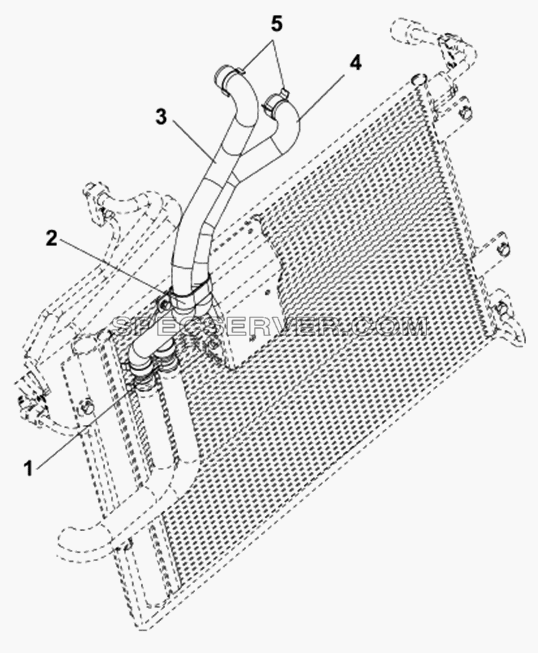

Запчасти: Трубопроводы отопителя для DFL-4181A

Трубопроводы отопителя для DFL-4181A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q150B0616	Болт
-	Q150B1220	Болт
-	Q40106	Плоская шайба
-	Q40106	Плоская шайба
-	Q40112	Плоская шайба
-	Q40306	Пружинная шайба
-	Q40312	Пружинная шайба
1	8101035-C0100	Шланг в сборе
2	8101050-C0100	Кронштейн трубопровода в сборе
3	8101031-C0100	Шланг в сборе
4	8101032-C0100	Шланг в сборе
5	34B04-08025	Хомут

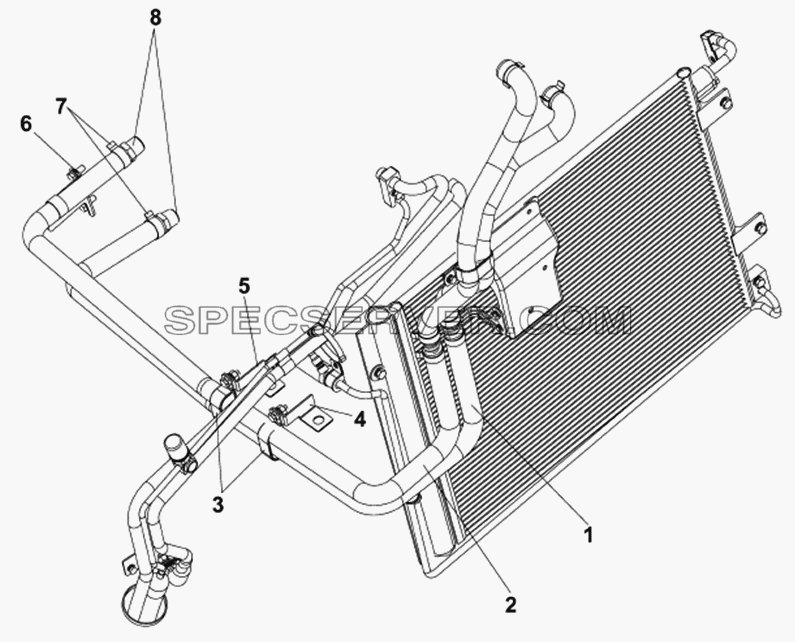

Запчасти: Входной и выходной патрубок отопителя для DFL-4181A

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	RQ8551920	Защитный чехол
-	ZD280X6	Хомут
1	8101042-C0104	Выпускной патрубок отопителя
2	8101041-C0104	Входной патрубок отопителя
3	81Q01-03041	Хомут
4	8101047-C0101	Держатель трубопровода
5	8101049-C0100	Кронштейн
6	81ZC1-01031	Кронштейн
7	34B04-08025	Хомут
8	81ZB1E-01022	Штуцер

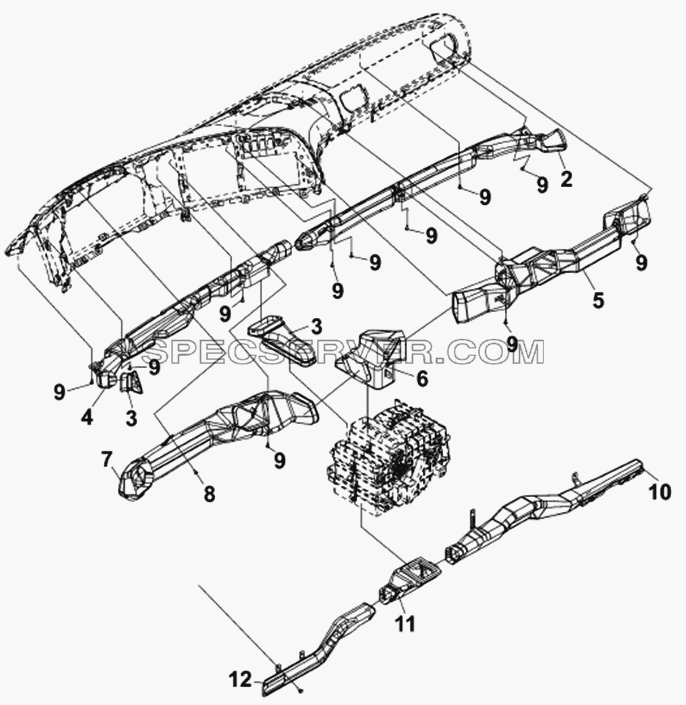

Запчасти: Воздушный патрубок отопления для DFL-4181A

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	8102015-C0100	Воздуховод со стороны водителя
2	8102020-C0100	Воздуховод со стороны пассажира
3	8102025-C0100	Промежуточный воздуховод
4	8102010-C0100	Воздуховод со стороны водителя
5	8102040-C0100	Верхний воздуховод со стороны пассажира
6	8102035-C0100	Средний воздуховод
7	8102030-C0100	Верхний воздуховод со стороны водителя
8	8102901-C0100	Защёлка
9	RQ2700512	Винт
10	8102060-C0100	Нижний воздуховод со стороны пассажира
11	8102055-C0100	Нижний средний воздуховод в сборе
12	8102050-C0100	Нижний воздуховод со стороны водителя

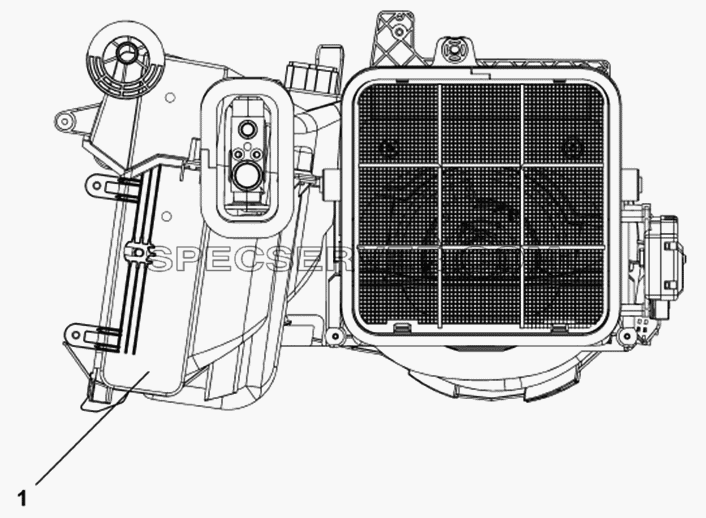

Запчасти: Вентиляционное оборудование для DFL-4181A

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	8103011-C0100	Выпускной шланг радиатора в сборе
-	Q32206	Гайка
-	Q40206	Плоская шайба
-	Q40306	Пружинная шайба
-	RQ1760616	Шуруп
-	ZD280X6	Хомут
1	8103010-C0101	Вентилятор с испарителем

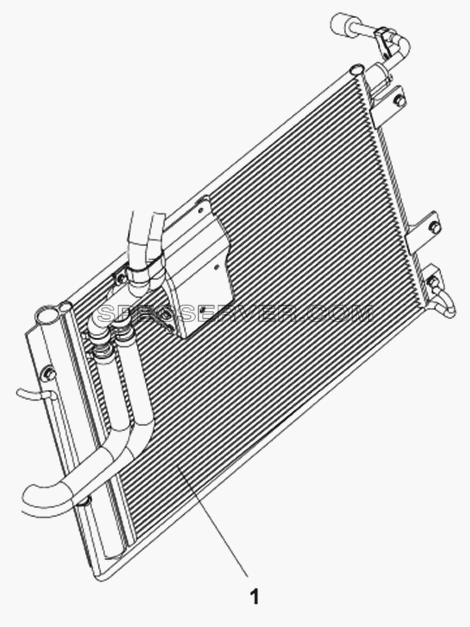

Запчасти: Компоновка охладителя для DFL-4181A

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	8105120-C0102	Кронштейн в сборе
-	8105124-C0102	Кронштейн в сборе
-	8105130-C0102	Кронштейн в сборе
-	8105135-C0102	Кронштейн в сбор
-	Q150B0830	Болт
-	Q40108	Плоская шайба
-	Q40308	Пружинная шайба
1	8105010-C0100	Радиатор кондиционера в сборе
