Самосвал Dongfeng DFL3251A. Руководство - часть 2



6

Работа сцепления

74

Работа коробки передач

75

Работа тормозной системы

76

Техническое обслуживание и регулировки

77

Проверка уровня охлаждающей жидкости и ее заливка

77

Слив охлаждающей жидкости

78

Техническое обслуживание фильтра очистки воздуха

78

Проверка уровня и замена масла в системе смазки двигателя

79

Масляный фильтр

80

Фильтр предварительной очистки топлива (влагоотделитель)

81

Фильтр очистки топлива

82

Фильтр очистки охлаждающей жидкости

83

Удаление воздуха из системы питания топливом

84

Проверка  натяжения  ремней,  подшипника  натяжного  ролика  и
подшипника вала вентилятора

85

Техническое обслуживание турбокомпрессора

85

Проверка  уровня  тормозной  жидкости  в  бачке  системы  управления
приводом сцепления

86

Регулировка привода сцепления

87

Удаление воздуха из привода сцепления

87

Проверка состояния ведомого диска сцепления

87

Проверка уровня масла в главных передачах ведущих мостов

88

Замена масла в колесных редукторах

89

Проверка уровня и замена масла в коробке передач

89

Техническое обслуживание ступиц балансирной подвески

90

Техническое обслуживание ступиц колес

91

Техническое  обслуживание  и  регулировка  тормоза  с  автоматической
регулировкой  зазора  между  тормозными  колодками  и  тормозным
барабаном

92

Методика  ручной  регулировки  зазора  между  колодкой  и  барабаном
тормоза

93

Проверка свободного хода педали тормоза

94

Выпуск воздуха и слив конденсата из воздушных баллонов

94

Техническое обслуживание осушителя воздуха

95

Регулировка схождения передних колес

96

Проверка уровня и замена масла в гидросистеме рулевого управления

96

Проверка свободного хода рулевого колеса

98

Провека и техническое обслуживание аккумуляторной батареи

99

Предохранитель

100

Заправка бачка омывателя ветрового стекла

100

Схема расположения осветительных приборов

101

Регулировка направления света фар

103

Пуск двигателя



от внешнего источника тока

105

Механизм накачки шин



106

Замена колес

107

Эксплуатация и техническое обслуживание шин

108

Перестановка шин автомобиля

108

Контроль давления воздуха в шинах и осмотр протекторов

109

Техническое обслуживание механизма подъема кабины

110

Периодичность проверки и технического обслуживания

111

Быстроизнашивающиеся детали, требующие регулярной замены

117



7

Таблица  периодичности  замены  масел,  смазок  и  эксплуатационных
жидкостей  в  зависимости  от  пробега  автомобиля  и  срока  его
эксплуатации

118

Параметры для контроля и регулировок при проведении ТО

119

Моменты затяжки основных резьбовых соединений

120

Автомобильные лампы

123

Таблица ГСМ и эксплуатационных жидкостей

124

Техническая характеристика

126

Эксплуатационные данные

127

Агрегатный состав

128

Двигатель

128

Сцепление

128

Коробка передач

128

Карданные валы

128

Передний мост

128

Ведущие мосты

129

Колеса и шины

129

Подвеска

129

Рама

129

Рулевое управление

129

Тормозная система

129

Система электрооборудования

130

Кабина

130

Обогреватель и кондиционер

130

Комплект инструмента водителя

130

Схема тормозной системы

131

Электрическая принципиальная схема

131

Карта смазки автомобиля

132



















8

Идентификация автомобиля



Идентификация

 автомобиля



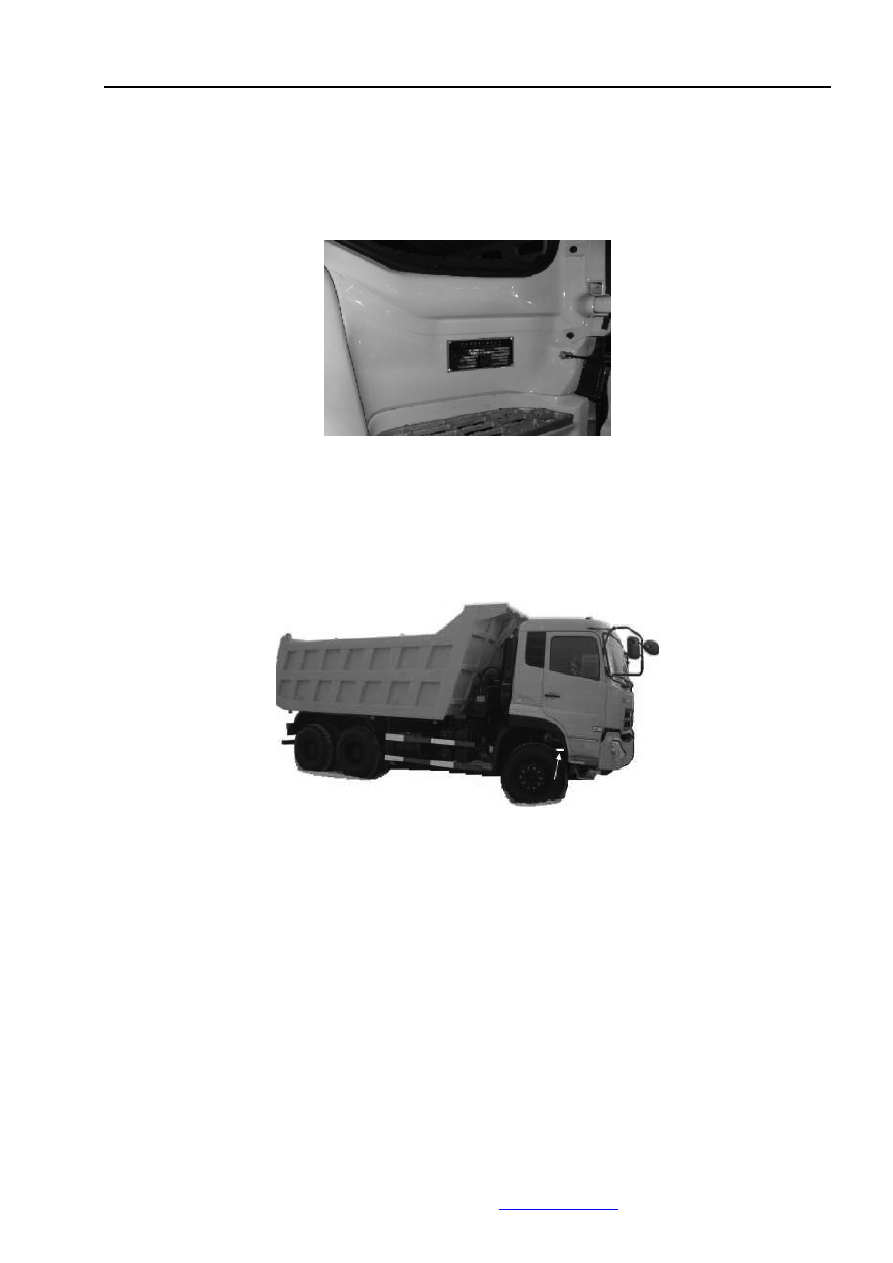

Место установки идентификационной таблички




Идентификационная табличка находится на правой боковине кабины.








Место нанесения VIN-кода

VIN-код  —  это  международный  кодовый  номер  автомобиля,  нанесенный  механическим
способом  в передней части на правом лонжероне рамы.










9

Идентификация автомобиля

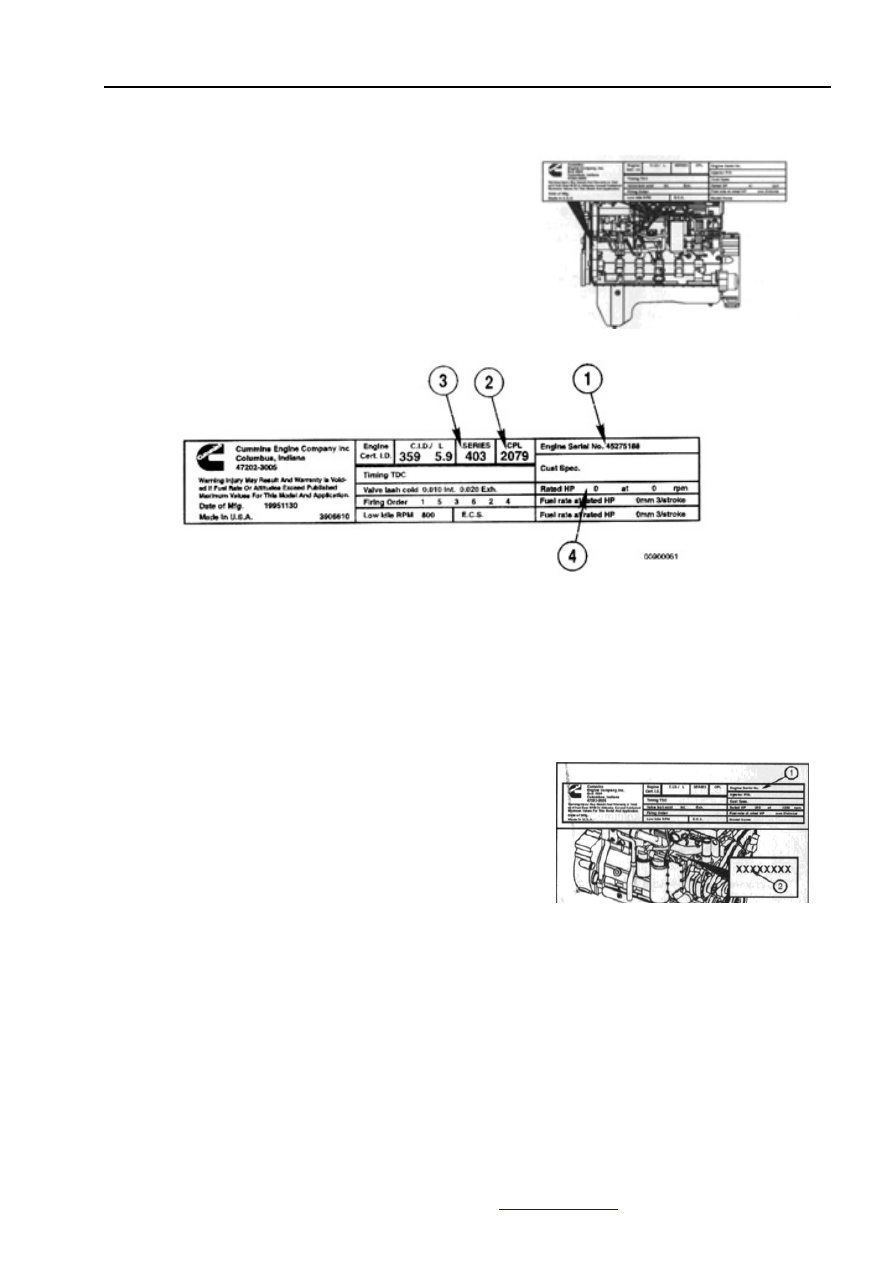

Места  установки  таблички  с  паспортными  данными  и  маркировки  серийного  номера
двигателя «Cummins»



Паспортная табличка содержит всю необходимую
информацию  о  двигателе.  Серийный  номер
двигателя (ESN) и контрольный перечень деталей
(CPL)  дают  информацию,  необходимую  при
проведении  технического  обслуживания  и  заказе
запасных  частей.  Сменить  паспортную  табличку
на  двигатель  можно  лишь  по  согласованию  с
компанией Cummins Inc.



При  обращении  в  авторизованный  ремонтный  центр  Cummins  необходимо  предоставление
следующих данных:

1.



Серийный номер двигателя (ESN)

2.



Контрольный перечень деталей  (CPL)

3.



Модель

4.



Номинальные  значения  мощности  (в  лошадиных  силах)  и  частоты  вращения
коленчатого вала двигателя.





Если паспортная табличка двигателя (1) не читается,
то  серийный  номер  двигателя  (ESN)  (2)  можно
найти  на блоке двигателя в  верхней части корпуса
масляного  радиатора.  Дополнительная  информация
о  двигателе  находится  на  паспортной  табличке
электронного модуля управления (ECM).
