143

Предохранители

Номера предохранителей в отсеке двигателя

Номер

Ток

Функция предохранителя

Типы

F1

10A

Передняя левая фара дальнего света

MINI

F2

10A

Передняя правая фара дальнего света

MINI

F3

10A

Передняя левая фара ближнего света

MINI

F4

10A

Передняя правая фара ближнего света

MINI

F5

15A

Блок управления двигателем

MINI

F6

15A

Задние стеклоочистители

MINI

F7

15A

Двигатель

MINI

F8

10A

Гудок / Выключатель зажигания

MINI

F9

10A

Блок управления двигателем

MINI

F10

15A

Бензонасос

MINI

F11

30A

Двигатель

MINI

F12

15A

Клапан антиблокировочной системы

MINI

F13

20A

Насос антиблокировочной системы

MINI

F14

20A

Передние противотуманные фары

MINI

F15

10A

Сигнал торможения

MINI

F16

10A

Компрессор

MINI

F17

60A

Охлаждающий ветилятор

JCASE

F18

40A

Выключатель зажигания

JCASE

F19

50A

Источник энергопитания в салоне

JCASE

F20

50A

Источник энергопитания в салоне

JCASE

F21

40A

Воздуходувка

JCASE

F22

30A

Электродвигатель передних дверей

JCASE

F23

TBD

Резерв

AT〇

F24

TBD

Резерв

AT〇



144

Аккумулятор

Аккумулятор:12 В
Снятие аккумулятора
Снять аккумулятор с выхода “минуса”
Установка аккумулятора
Соединить аккумулятор с выходом “плюсом”

Внимание:



Проверить  чистоту  выходов  “минуса”  и

“плюса” аккумулятора и разъемов кабелей. В

случае

наличия

медного

купороса,

появляющегося  в  результате  коррозии,

следует  отсоединить  и  очистить  контакты.

Нельзя  отсоединять  разъемы  кабелей  при

работающем двигатели.



Нельзя  производить  зарядку  аккумулятора

внешним  питанием  в  неотсоединенном

состоянии (оба выхода).



Избегайте

засорения

вентиляционных

отверстий аккумулятора.



Проверка аккумулятора
Регулярно проводите проверку аккумулятора в

фирменном магазине Дунфэн Фэншэнь.
Зарядка
В случае затемнения фар, снижения громкости

гудка,  недостаточного  тока  при  запуске

двигателя  необходимо  снять  аккумулятор  и

зарядить его.

Зарядка

аккумуляторов

проводится

в

сервисном  центре  официального  Дилера
DONGFENG

.

Долгое нахождение в нерабочем состоянии
Если автомобиль не заводится больше месяца,

следует  произвести  отсоединение  провода  от

“минуса”

аккумулятора.

Каждый

месяц

необходимо  проводить  зарядку  аккумулятора,

чтобы  из-за  долгого  отсутствия  зарядки  не

потерялись его естественные свойства.
Примечание:  При  подключении  “минуса”  в

необходимо  заново  настраивать  время,  дату,

каналы радио и т.д.

Предупреждение

Аккумулятор  нужно  держать  подальше  от

огня или искр (во избежание взрыва)
Аккумулятор содержит разбавленную серную

кислоту  (сильный  коррозионный  агент).  В

процессе транспортировки следует обратить

внимание на защиту открытой части кожи.
В  случае  контакта  с  кожей,  немедленно

промыть  водой  и  обратиться  за  помощью  в

ближайшую  больницу  для  осмотра  и

лечения.







145

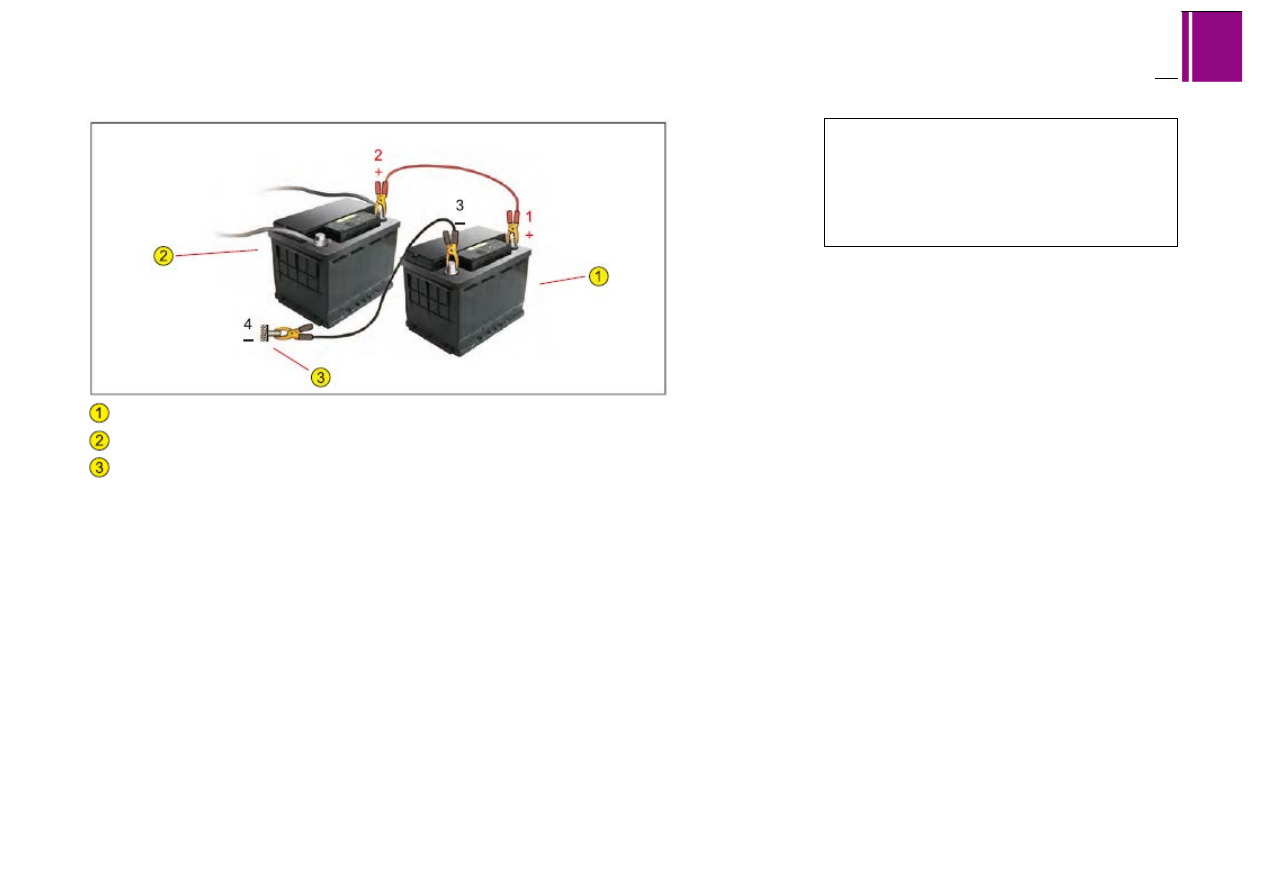

Запуск при помощи аварийного аккумулятора



Внимание: В процессе проведения операций

не  прикасайтесь  к  металлической  части

зажимов.  Не  следует  опираться  на

аккумулятор во избежание получения травм.

Порядок

отключения

проводов

противоположен  порядку  их  подключения.

Избегайте короткого замыкания.



Аварийный аккумулятор

Аккумулятор на аварийной машине

Точка  заземления  (металлическая)  на

аварийной машине

При  нехватке  энергии  аккумулятора  для

запуска  двигателя  можно  воспользоваться

аварийным  аккумулятором  или  аккумулятором

на  другой  машине.  Во  избежание  разрядов

необходимо  производить  соединение  в

следующем порядке.

Проверьте

напряжение

на

клеммах

аварийного аккумулятора (12В)



Зафиксируйте  два  провода  на  аккумуляторе

аварийной  машины.  При  использовании

аккумулятора  на  другой  машине  необходимо

выключить  двигатель.  Корпуса  двух  машин  не

должны контактировать друг с другом.



Соедините  провода  аккумуляторов  в  порядке,

указанном  на  рисунке.  Зажимы  должны  быть

плотно закреплены (во избежание искр).
-

Запустите  двигатель  другой  машины  так,

чтобы  он  работал  около  1  минуты  со

скоростью чуть выше обычной.



Запустите аварийную машину.





146

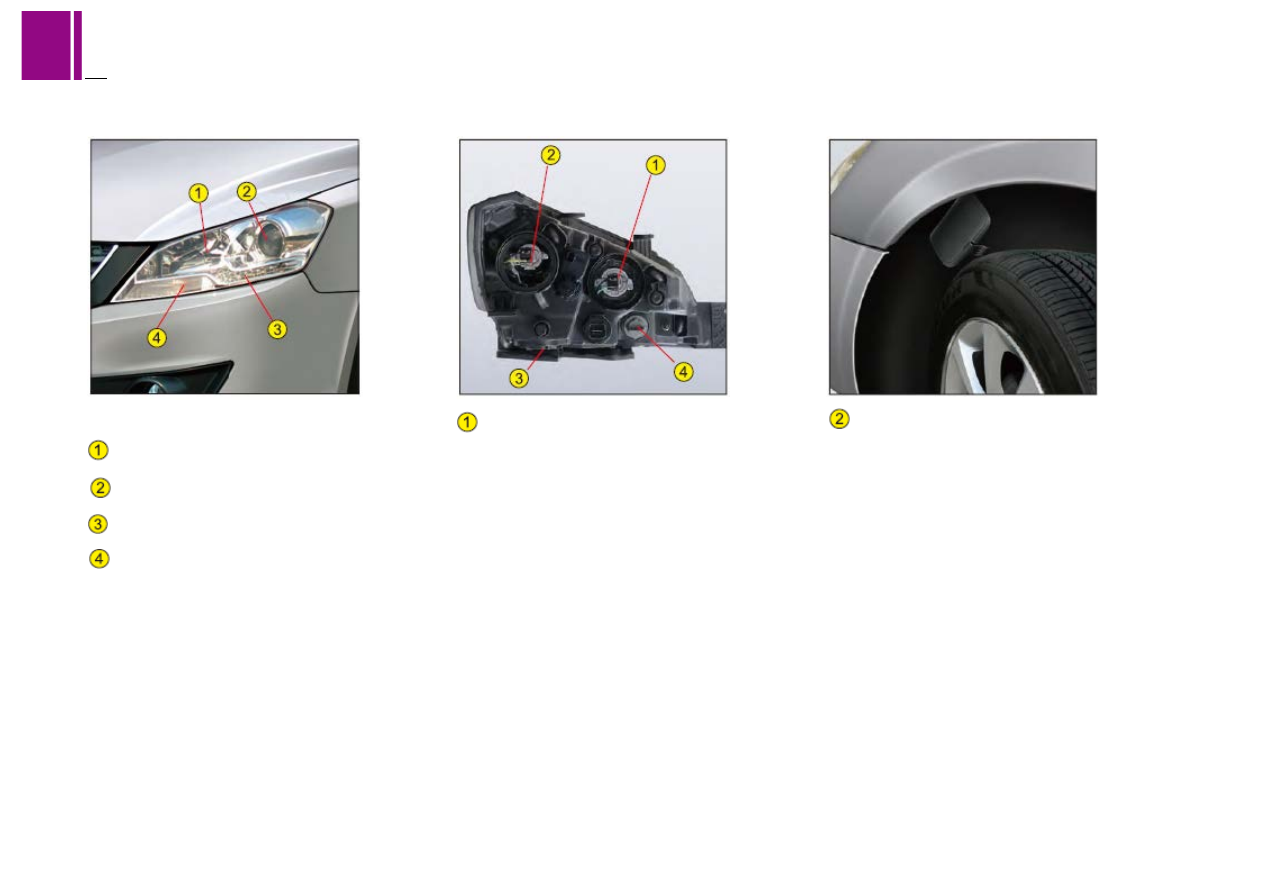

Замена фар



Передние фары

Фары дальнего света

Фары ближнего света

Габаритные огни

Поворотные фары

Примечание:  В  некоторых  случаях  легкое

запотевание  с  внутренней  стороны  стекол

передних фар является нормальным явлением.




Фары дальнего света（H7/55 Вт)

В  случае  повреждения  передней  фары

дальнего  света  с  правой  стороны  открутите

противопылевую  защитную  крышку  против

часовой  стрелки  и  отключите  электропитание.

Нажмите на головку зажима, чтобы он отошел

от крючка. Затем снимите лампу и замените на

новую.  Процесс  установки  проводится  в

обратном порядке.
Примечание:  Цоколь  лампы  соединяется  с

выемкой в гнезде для лампы.
В  случае  повреждения  передней  фары

дальнего света с левой стороны, проведите ее

замену  в  фирменном  магазине  Дунфэн

Фэншэнь.



Фары ближнего света（H7/55Вт)

Выкрутите  руль  до  упора  в  сторону,  обратную

стороне  замены  фары  ближнего  света.

Откройте  подвижную  крышку  перед  передним

брызговиком  (нажмите  на  кнопку  и  потяните

назад). Просуньте руку в отверстие подвижной

крышки.  Против  часовой  стрелки  открутите

пылезащитную

крышку

и

отключите

электропитание.  Нажмите  на  головку  зажима,

чтобы  он  отошел  от  крючка.  Затем  снимите

лампу  и  замените  ее  на  новую.  Процесс

установки проводится в обратном порядке.
Примечание:  Цоколь  лампы  соединяется  с

выемкой в гнезде для лампы.
