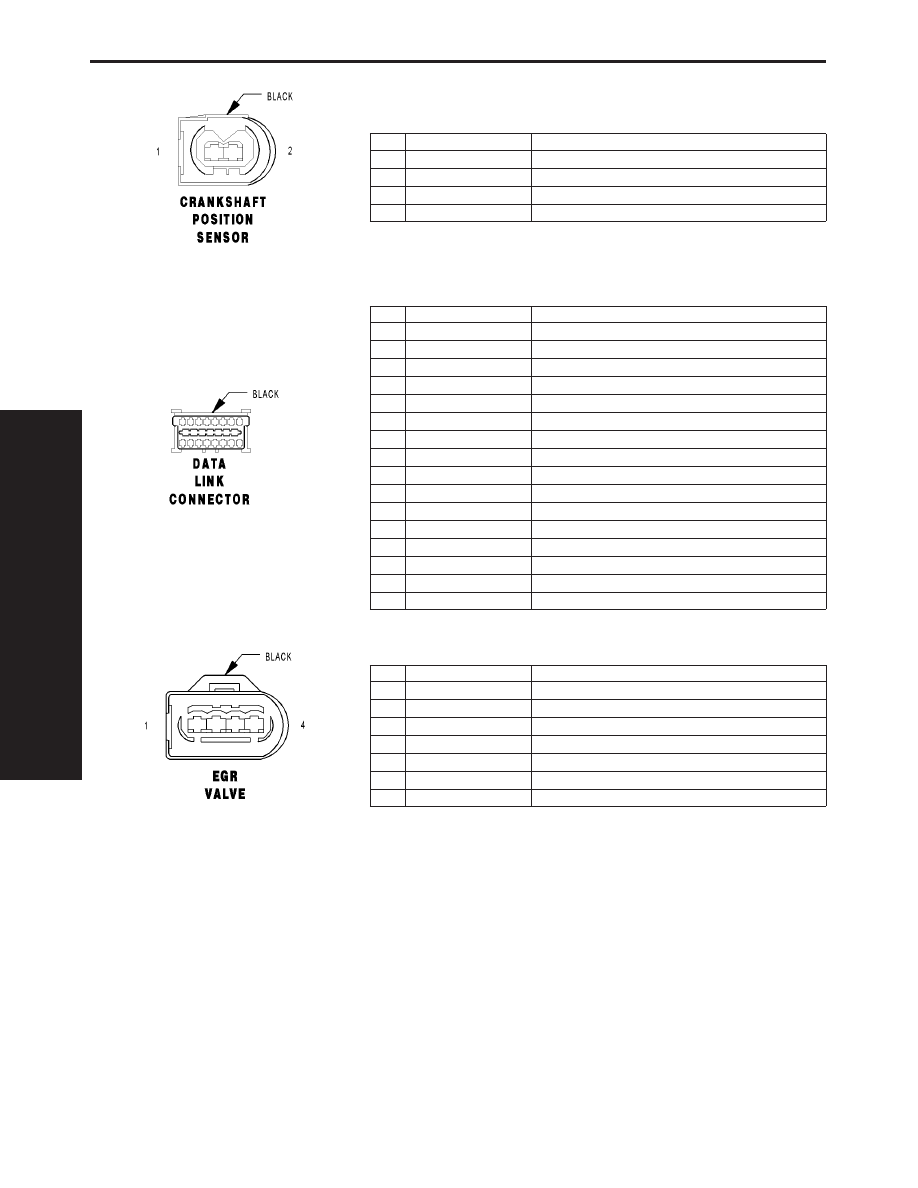

CRANKSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20DG (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

1

20DG/WT (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG/WT (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

DATA LINK CONNECTOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT/DG

K-SKREEM

2

-

-

3

20DG/YL

ENGINE RPM

4

20BR

GROUND

5

20BR

GROUND

6

-

-

7

20BL/YL

K-ECM

8

20BK/BL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

20BL/BK

K-ABS/SHIFTER ASSEMBLY

10

-

-

11

20BL

K-TCM/RADIO

12

20GY/DG/RD

K-CTM/SSM

13

20BK/RD

K-ACM

14

-

-

15

20WT/GY

K-IC/ATC/HBM/CHM

16

20RD/YL

FUSED B(+)

EGR VALVE - BLACK

CAV

CIRCUIT

FUNCTION

1

20RD/YL (EXCEPT OBD)

EGR VALVE CONTROL

1

20DG/WT (OBD)

EGR VALVE CONTROL

2

16BK/GY (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

16BK/DG (OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

3

18BR/BK (EXCEPT OBD)

SENSOR GROUND

3

20BR/DG (OBD)

SENSOR GROUND

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

258

CONNECTOR PINOUTS

ENGINE CONTROL MODULE C1 (OBD)

CAV

CIRCUIT

FUNCTION

1

16BL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

2

16BL/WT

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

3

16DG

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

4

20RD/WT

FUEL PRESSURE SOLENOID 12 VOLT SUPPLY

8

18BL/GY

FUEL TEMPERATURE SENSOR SIGNAL

10

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

11

20GY/BL

ENGINE OIL SENSOR SIGNAL

12

20BR/RD

INTAKE PRESSURE SENSOR GROUND

13

20VT/DG

INTAKE PRESSURE SENSOR SIGNAL

14

20BR/DG

CAMSHAFT POSITION SENSOR GROUND

15

20DG/BK

O2 1/1 PUMP CELL SIGNAL

20

18BK/YL

WATER IN FUEL SENSOR SIGNAL

21

18BK/RD

CRANKCASE HEATER SIGNAL

25

16BK

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

26

16BK/WT

FUEL INJECTOR NO. 5 HIGH-SIDE CONTROL

28

18RD/BK

FUEL QUANTITY SOLENOID 12 VOLT SUPPLY

31

20YL/BL

MASS AIR FLOW SENSOR GROUND

32

18DG/BK

FUEL TEMPERATURE SENSOR GROUND

35

20BR/BK

SENSOR GROUND

36

20VT/RD

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

37

20RD/BL

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

38

20YL/GY

CAMSHAFT POSITION SENSOR SIGNAL

39

20GY

O2 1/1 SENSOR CELL SIGNAL

40

20GY/WT

O2 1/1 VIRTUAL GROUND

49

16BK/VT

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

50

16BK/DG

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

51

16BK/YL

FUEL INJECTOR NO. 5 LOW-SIDE CONTROL

52

20BK/WT

FUEL PRESSURE SOLENOID CONTROL

55

18BR

WATER IN FUEL SENSOR GROUND

56

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

57

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

59

20DG/VT

FUEL PRESSURE SENSOR SIGNAL

61

20BR/VT

MASS AIR FLOW SENSOR 5 VOLT SUPPLY

62

20DG/YL

O2 1/1 PUMP CELL CONTROL

72

20GY/BL

O2 1/1 HEATER CONTROL

73

16BK/RD

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

74

16BK/BL

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

76

18BR/YL

FUEL QUANTITY SOLENOID CONTROL

79

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

84

20BR/GY

FUEL PRESSURE SENSOR GROUND

85

20YL/DG

MASS AIR FLOW SENSOR SIGNAL

86

20RD/DG

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

87

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

88

20DG

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

90

20DG/WT

EGR VALVE CONTROL

91

18BK/BR

CRANKCASE HEATER GROUND

93

16YL/DG

BOOST PRESSURE SERVOMOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

259

CONNECTOR PINOUTS

ENGINE CONTROL MODULE C2 (OBD)

CAV

CIRCUIT

FUNCTION

1

16BK/RD

FUSED ENGINE CONTROL RELAY OUTPUT

2

14BR

GROUND

3

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

4

14BR

GROUND

5

14BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

6

14BR

GROUND

7

18RD

S/C SWITCH 12 VOLT SUPPLY

8

18BR/WT

HIGH IDLE ON SIGNAL

10

18WT/RD

BOOST PRESSURE SENSOR 5 VOLT SUPPLY

11

18WT/DG

BOOST PRESSURE SENSOR SIGNAL

12

18BR/WT

SENSOR GROUND

13

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

14

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

17

18BR/DG

KICKDOWN SWITCH SIGNAL

18

20DG/YL

ENGINE RPM

19

18BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

25

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

26

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

28

18BR/DG

INTAKE AIR TEMPERATURE SENSOR GROUND

31

20BL/YL

K-ECM

32

20DG

ENHANCED ACCIDENT REPORT DRIVER

36

18VT

IGNITION SWITCH OUTPUT (START)

37

18DG

ACCEL/SET SIGNAL

38

18BK

VERIFICATION SIGNAL

42

18DG/WT

INTAKE AIR TEMPERATURE SENSOR SIGNAL

43

18BK/RD

GLOW PLUG MODULE CONTROL

44

18YL/BL

ENGINE CONTROL RELAY CONTROL

50

18YL

DECEL/SET SIGNAL

51

18GY

OFF SIGNAL

52

18BL

RESUME SIGNAL

53

20DG/WT

CAN C BUS (+)

54

20DG

CAN C BUS (-)

55

18BR/RD

FUEL PUMP RELAY CONTROL

58

18VT/DG

STARTER MOTOR RELAY CONTROL

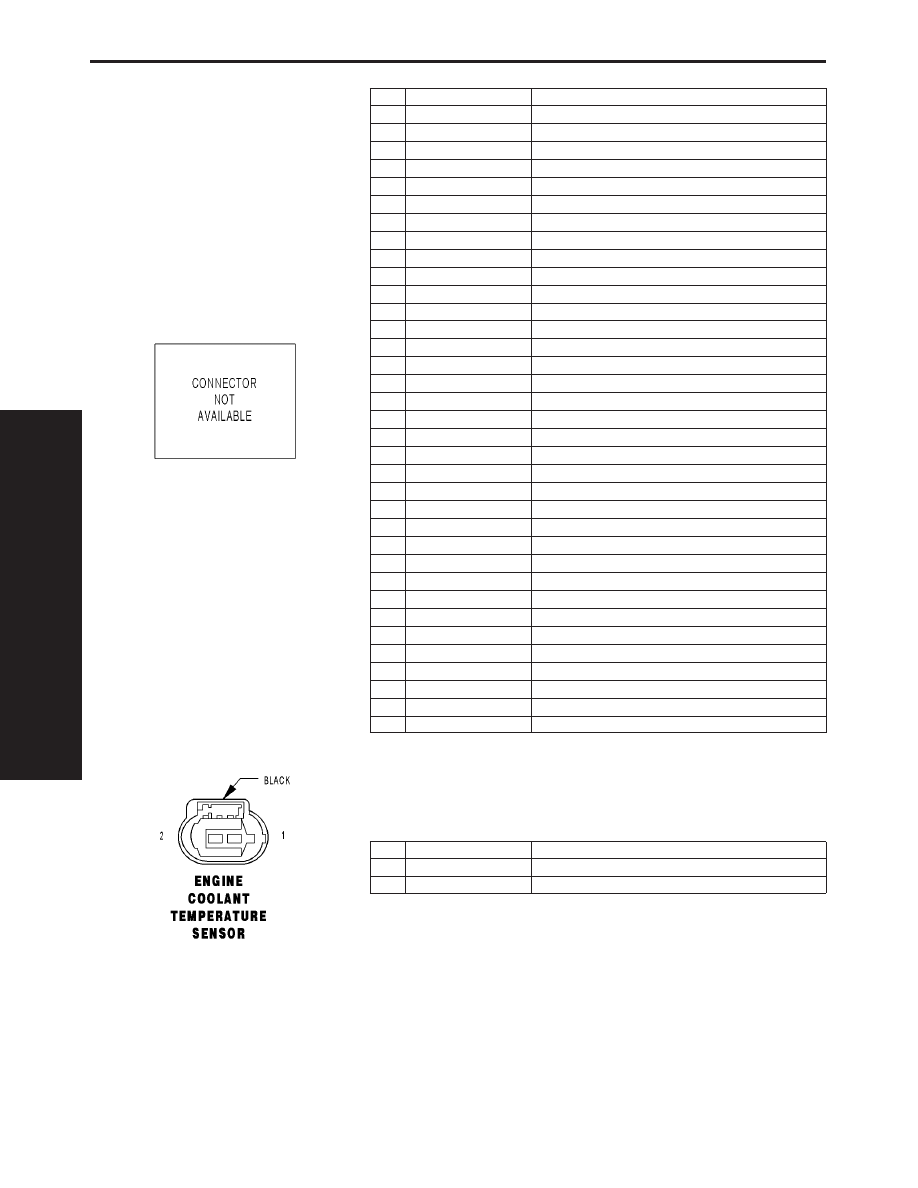

ENGINE COOLANT TEMPERATURE SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR/WT

ENGINE COOLANT TEMPERATURE SENSOR GROUND

2

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

260

CONNECTOR PINOUTS

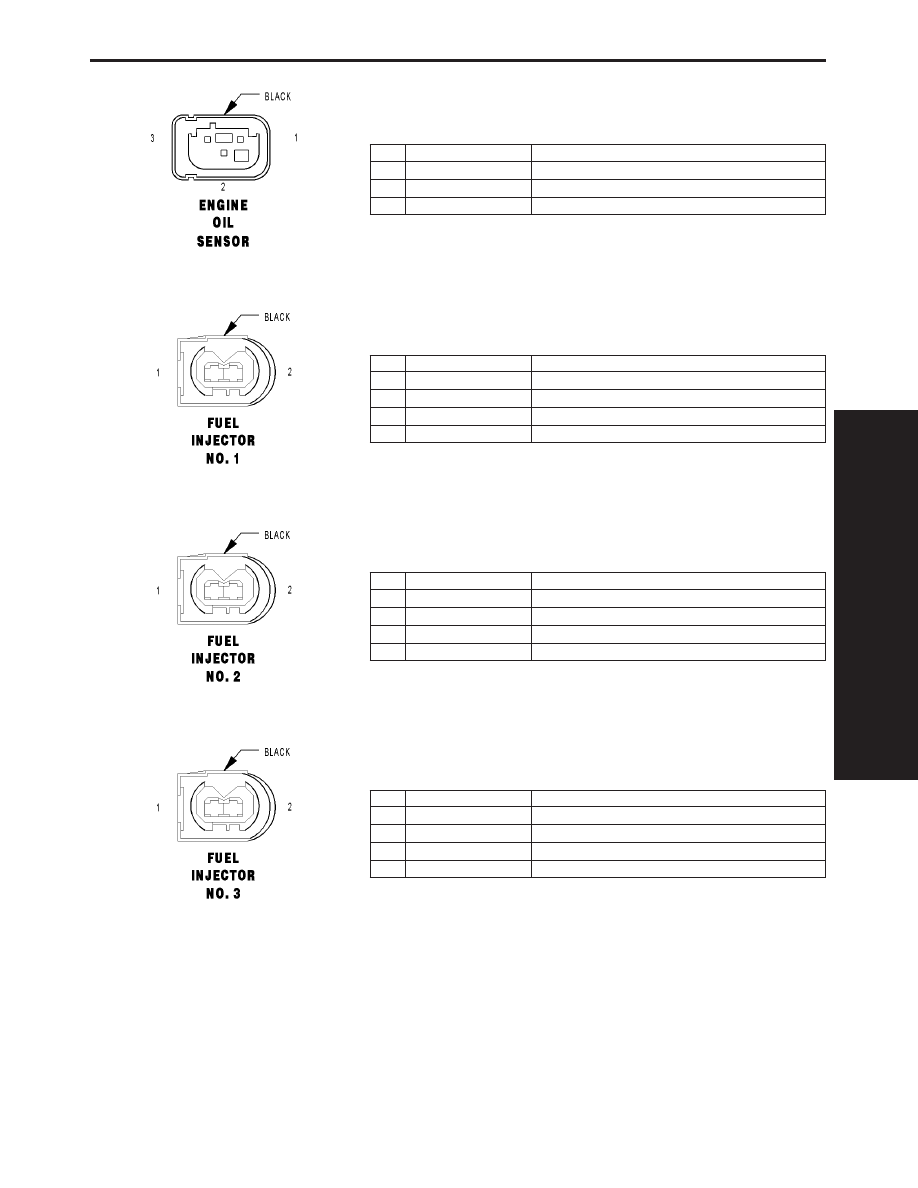

ENGINE OIL SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20GY/BL

ENGINE OIL SENSOR SIGNAL

2

20BR/BK

SENSOR GROUND

3

20RD/YL

ENGINE OIL SENSOR 5 VOLT SUPPLY

FUEL INJECTOR NO. 1 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/BL (EXCEPT OBD)

FUEL INJECTOR NO. 1 CONTROL

1

16BK/RD (OBD)

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16BL (OBD)

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 2 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/VT (EXCEPT OBD)

FUEL INJECTOR NO. 2 CONTROL

1

16BK/BL (OBD)

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

2

14BL (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 2

2

16BK (OBD)

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

FUEL INJECTOR NO. 3 - BLACK

CAV

CIRCUIT

FUNCTION

1

14BK/RD (EXCEPT OBD)

FUEL INJECTOR NO. 3 CONTROL

1

16BK/DG (OBD)

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

2

14BK (EXCEPT OBD)

COMMON INJECTOR DRIVER NO. 1

2

16DG (OBD)

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

261
