Dodge Sprinter. Manual - part 428

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

270

CONNECTOR PINOUTS

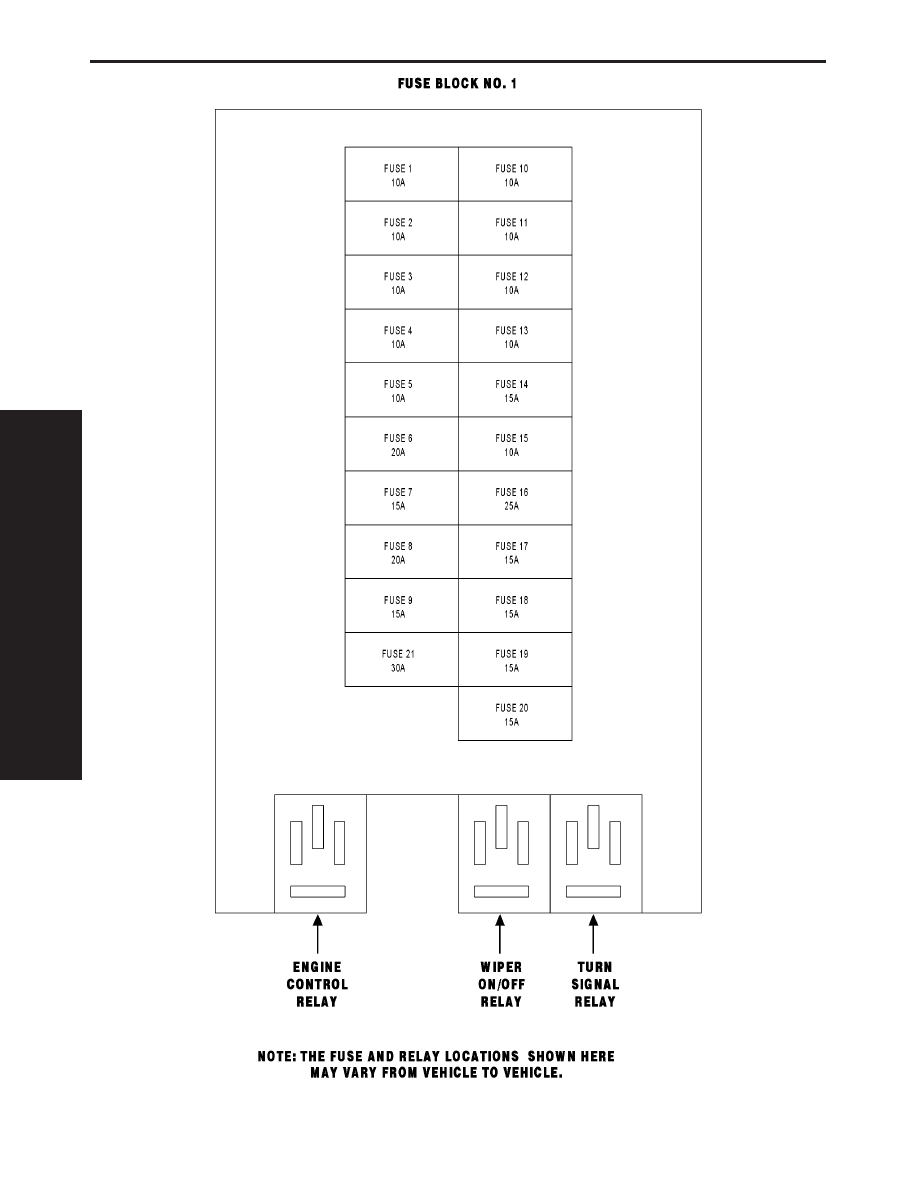

FUSES (FUSE BLOCK NO. 1)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

3

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

4

10A

16WT/BL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

10A

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

15A

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

20A

16RD/YL

FUSED B(+)

9

15A

INTERNAL

FUSED B(+)

10

10A

16GY/DG/RD

HEADLAMP SWITCH OUTPUT

11

10A

16GY/BK

FUSED LEFT LAMP RELAY OUTPUT

12

10A

18YL

HEADLAMP SWITCH OUTPUT

13

10A

18YL

HEADLAMP SWITCH OUTPUT

14

15A

16BK/YL/WT

FOG LAMP RELAY SIGNAL

15

10A

16BK/RD

FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START)

16

15A

12BK/BL

ENGINE CONTROL RELAY OUTPUT

17

15A

16BK/RD

ENGINE CONTROL RELAY OUTPUT

18

15A

14BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

15A

14RD/BK (OBD)

FUSED B(+)

20

15A

16RD/BL

FUSED B(+)

21

30A

12RD

FUSED B(+)

FUSE BLOCK NO. 1 C1

CAV

CIRCUIT

FUNCTION

1

INTERNAL

FOG LAMP SWITCH OUTPUT

3

INTERNAL

HIGH BEAM SWITCH OUTPUT

4

16RD/BL

FUSED RIGHT LAMP RELAY OUTPUT

5

INTERNAL

HIGH BEAM SELECT

6

INTERNAL

FUSED LEFT RELAY OUTPUT

8

INTERNAL

LAMP DRIVER

9

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

INTERNAL

FUSED B(+)

11

INTERNAL

TURN SIGNAL RELAY OUTPUT

14

INTERNAL

GROUND

15

INTERNAL

WIPER SWITCH OUTPUT

16

INTERNAL

WIPER SWITCH OUTPUT

18

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

INTERNAL

12 VOLT SUPPLY

21

INTERNAL

WIPER ON/OFF SWITCH OUTPUT

22

INTERNAL

FUSED B(+)

FUSE BLOCK NO. 1 C2

CAV

CIRCUIT

FUNCTION

1

14BK/RD

FUSED IGNITION SWITCH OUTPUT (RUN)

2

14BK/YL

FUSED IGNITION SWITCH OUTPUT (START)

3

16GY/DG

FUSED IGNITION SWITCH OUTPUT (ACC OFF)

4

14BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

271

CONNECTOR PINOUTS

FUSE BLOCK NO. 1 C3 - BLACK

CAV

CIRCUIT

FUNCTION

1

-

-

2

16BK/VT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

12VT

IGNITION SWITCH OUTPUT (START)

4

-

-

5

12RD

FUSED B(+)

FUSE BLOCK NO. 1 C4 - BLACK

CAV

CIRCUIT

FUNCTION

1

16RD/BL

FUSED B(+)

2

14RD/BK (OBD)

FUSED B(+)

3

-

-

4

16BK/RD

ENGINE CONTROL RELAY OUTPUT

5

16WT

FUSED HIGH BEAM SWITCH OUTPUT

6

-

-

7

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

16BK/YL/WT

FOG LAMP RELAY SIGNAL

9

-

-

10

16WT

FUSED HIGH BEAM SWITCH OUTPUT

11

16RD/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

16BR/BK

WIPER MOTOR CONTROL

13

-

-

14

16WT/BL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

-

-

FUSE BLOCK NO. 1 C5 - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/BL/WT

FUSED IGNITION SWITCH (RUN-START)

2

12BK/BL

FUSED ENGINE CONTROL RELAY OUTPUT

3

18YL

FUSED HEADLAMP SWITCH OUTPUT

4

16GY/BK

LEFT LAMP RELAY OUTPUT

5

16BK/DG

RIGHT TURN SIGNAL

6

16GY/RD

RIGHT LAMP RELAY OUTPUT

7

16GY/DG

LAMP DRIVER

8

16BK/WT

LEFT TURN SIGNAL

9

-

-

10

-

-

11

-

-

12

-

-

13

16YL

FUSED HEADLAMP SWITCH OUTPUT

14

16BK/VT/RD

WASHER ON/OFF SWITCH OUTPUT

15

18YL/BL

ENGINE CONTROL RELAY SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

272

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS
