INSTALLATION

(1) Install the rear A/C temperature control into

the accessory switch panel. Make sure the retaining
tabs are fully engaged.

(2) Connect the wire harness connector to the rear

A/C temperature control.

(3) Install the accessory switch panel (Refer to 23 -

BODY/INSTRUMENT

PANEL/ACCESSORY

SWITCH BEZEL - INSTALLATION).

(4) Reconnect the negative battery cable.

TEMPERATURE SENSOR

DESCRIPTION

The rear temperature sensor (Fig. 19) provides an

air outlet temperature signal to the rear A/C control
module through a two-wire harness lead and connec-
tor.

The rear temperature sensor is located in the rear

A/C evaporator housing.

OPERATION

The rear A/C temperature sensor is a variable

resistor that operates on a five-volt reference signal
sent to it by the rear A/C control module. The resis-
tance in the sensor changes as air temperature
changes. Based upon the resistance in the sensor, a
specific voltage on the temperature sensor signal cir-
cuit is returned to the rear A/C control module,
which is programmed to correspond to a specific tem-
perature.

The

rear A/C

temperature

sensor

cannot

be

adjusted or repaired and, if faulty or damaged, it
must be replaced.

DIAGNOSIS AND TESTING

REAR TEMPERATURE SENSOR

(1) Disconnect and isolate the negative battery

cable.

(2) Disconnect the wire harness connector from the

rear temperature sensor.

(3) Measure the resistance of the rear temperature

sensor. At –40° C (–40° F), the sensor resistance
should be approximatley 336 kilohms. At 55° C (131°
F), the sensor resistance is should be approximaytly
25 kilohms. The rear sensor resistance should read
between these two values.

(4) If OK, test and repair the rear temperature

sensor wire harness circuits. Refer to the appropriate
wiring information for rear temperature sensor cir-
cuit descriptions and for complete HVAC wiring dia-
grams. If not OK, replace the faulty temperature
sensor (Refer to 24 - HEATING & AIR CONDITION-
ING/CONTROLS - REAR/TEMPERATURE SENSOR
- REMOVAL).

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the air filter from the rear A/C evapo-

rator housing (Refer to 24 - HEATING & AIR CON-
DITIONING/DISTRIBUTION - REAR/AIR FILTER -
REMOVAL).

(3) Reach up into the rear A/C evaporator housing

and disconnect the wire harness connector from the
rear temperature sensor (Fig. 20).

(4) Carefully remove the rear temperature sensor

from the bracket.

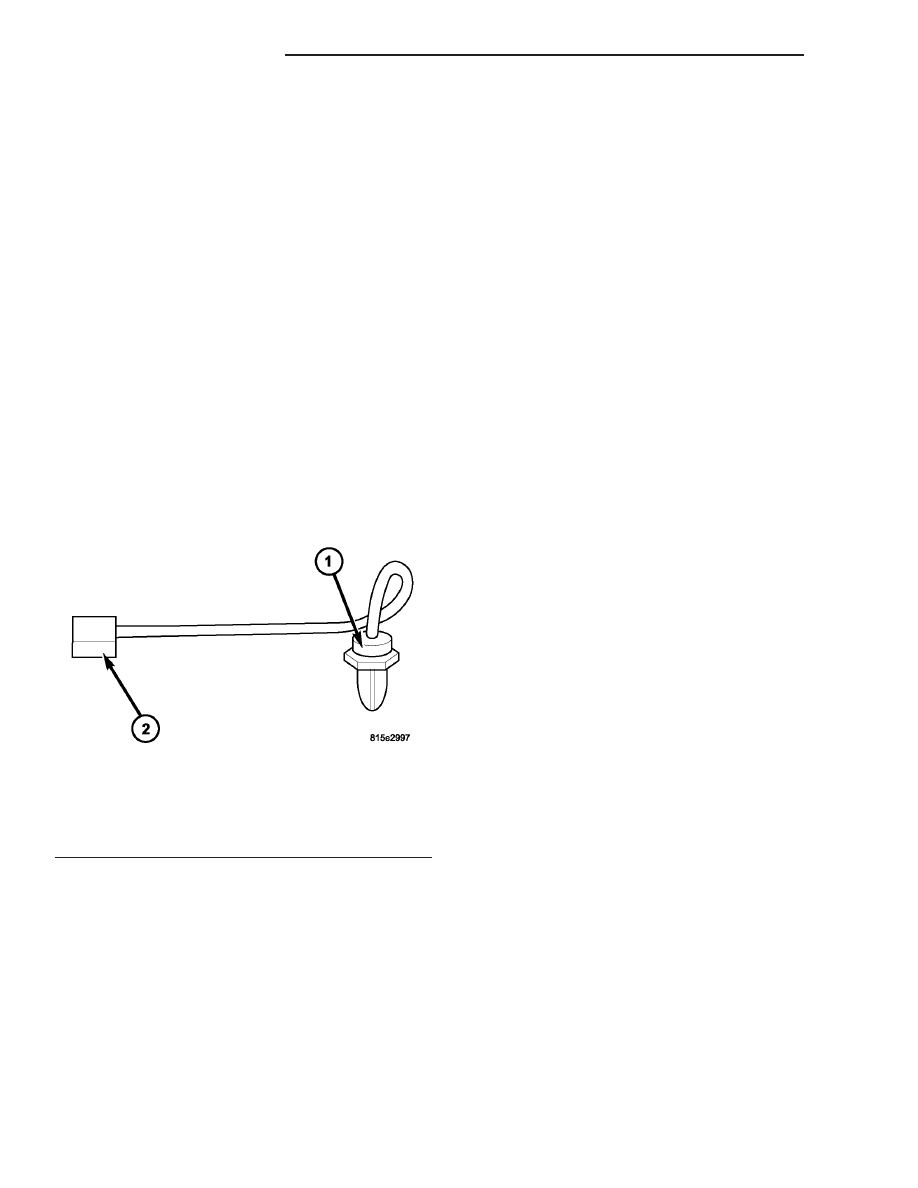

Fig. 19 Rear Temperature Sensor

1 - REAR TEMPERATURE SENSOR
2 - WIRE HARNESS CONNECTOR

24 - 40

CONTROLS - REAR

VA

INSTALLATION

(1) Carefully install the rear temperature sensor

onto the bracket located in the rear A/C evaporator
housing.

(2) Connect the temperature sensor wire harness

connector.

(3) Connect the wire harness connector to the rear

temperature sensor.

(4) Install the rear air filter (Refer to 24 - HEAT-

ING

&

AIR

CONDITIONING/DISTRIBUTION

-

REAR/AIR FILTER - INSTALLATION).

(5) Reconnect the negative battery cable.

SUPPRESSOR FILTER - REAR
BLOWER MOTOR

DESCRIPTION

The two interference suppression filters (Fig. 21)

for the two rear blower motors protects the rear A/C
control circuits and the vehicles electrical system
from voltage spikes which may be generated by the
two blower motors or the three rear blower motor
relays. The suppression filters also impede the prop-
agation of RF interference into the vehicles electrical
system by the rear blower motors to ensure interfer-
ence-free radio reception.

The rear blower motor suppression filters are

located near the rear blower motors in the rear A/C

evaporator housing.

OPERATION

The rear blower motor suppression filters provide

protection against transient interference signals or
similar interference to the electronic rear blower
motor circuits which can effect the performance of

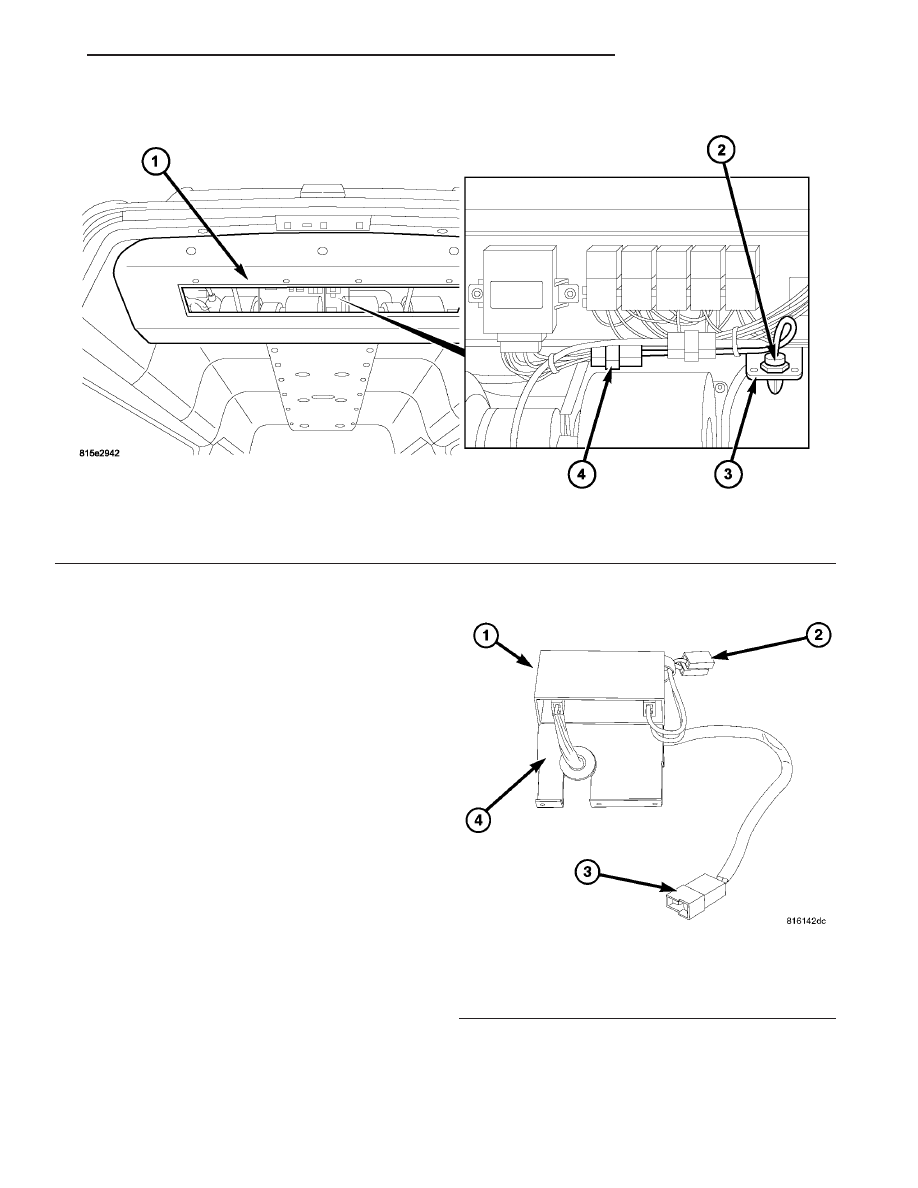

Fig. 20 Rear Temperature Sensor

1 - REAR A/C EVAPORATOR HOUSING
2 - TEMPERATURE SENSOR

3 - BRACKET
4 - WIRE HARNESS CONNECTOR

Fig. 21 Rear Blower Motor Suppression Filter

1 - REAR BLOWER MOTOR SUPPRESSION FILTER (2)
2 - WIRE CONNECTOR (TO BLOWER MOTOR)
3 - WIRE CONNECTOR (TO REAR A/C HARNESS)
4 - MOUNTING BRACKET

VA

CONTROLS - REAR

24 - 41

the rear A/C control module circuits and radio recep-
tion quality. The suppression filters for the rear
blower motors consist of capacitors and inductance
coils.

The rear blower motor suppression filters cannot

be repaired and, if faulty or damaged, they must be
replaced. Refer to the appropriate wiring information
for complete HVAC wiring diagrams.

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the cover from the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - REMOVAL).

(3) Disconnect the two wire harness connectors

from the rear blower motor suppression filter being
serviced (Fig. 22).

(4) Remove the screw that secures the each rear

blower motor suppression filter to the rear A/C evap-
orator housing and remove the suppression filters as
required.

24 - 42

CONTROLS - REAR

VA

INSTALLATION

(1) Position the rear blower motor suppression fil-

ter being serviced to the rear A/C evaporator hous-
ing.

(2) Install the screw that secures each rear blower

motor suppression filter to the rear A/C evaporator
housing. Tighten the screw(s) to 2 N·m (17 in. lbs.).

(3) Connect the two suppression filter wire har-

ness connectors.

(4) Install the cover onto the rear A/C evaporator

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION - REAR/A/C EVAPORA-
TOR COVER-REAR - INSTALLATION).

(5) Reconnect the negative battery cable.

SUPPRESSOR FILTER - REAR
CONDENSER FAN

DESCRIPTION

The interference suppression filter (Fig. 23) for the

rear A/C condenser fan protects the rear A/C control
circuits and the vehicles electrical system from volt-
age spikes which may be generated by the rear con-
denser fan motor or the rear condenser fan relay. The
suppression filter also impedes the propagation of RF
interference into the vehicles electrical system by the

rear condenser fan to ensure interference-free radio
reception.

The rear condenser fan suppression filter is located

in the rear A/C condenser housing near the rear con-
denser fan.

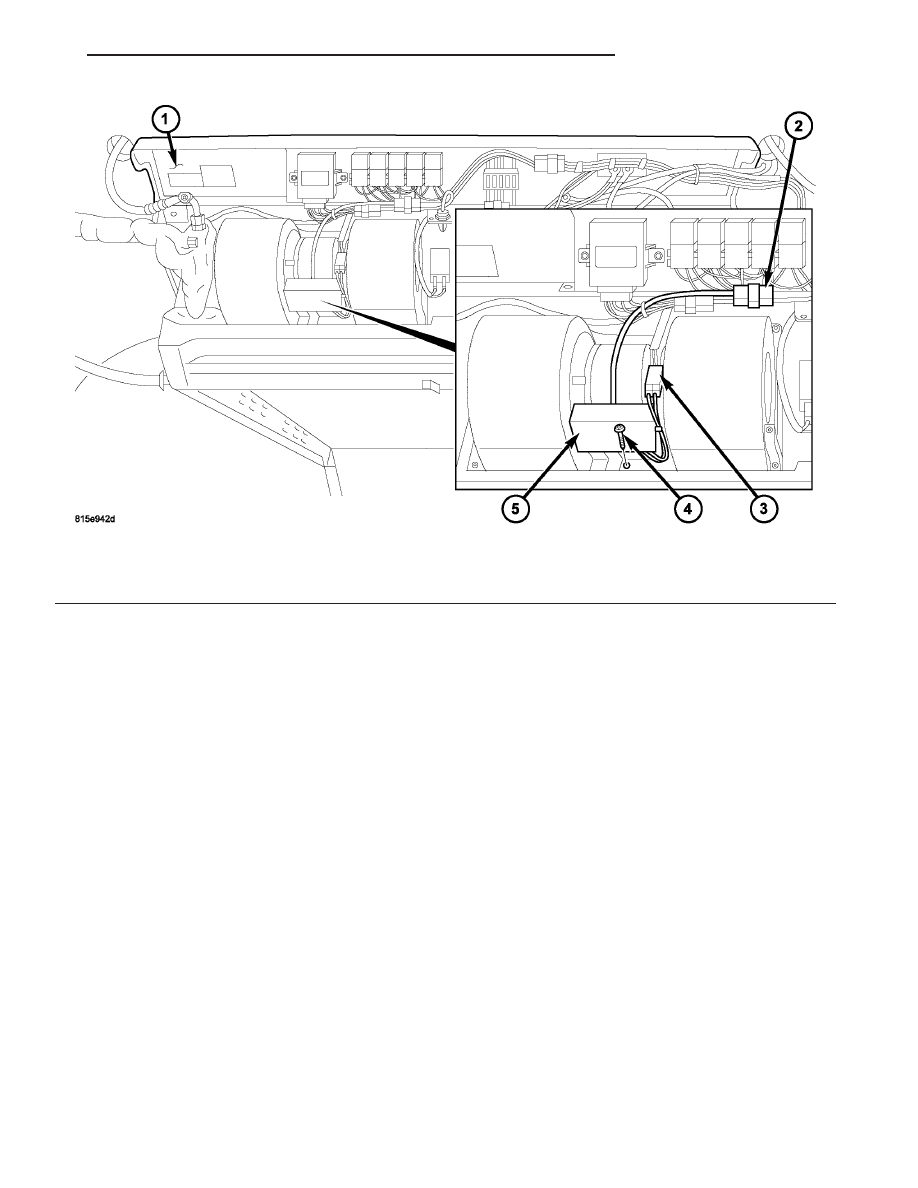

Fig. 22 Rear Blower Motor Suppression Filter – LH shown, RH similar

1 - REAR A/C EVAPORATOR HOUSING
2 - SUPPRESSION FILTER WIRE CONNECTOR
3 - BLOWER MOTOR WIRE CONNECTOR

4 - SCREW
5 - REAR BLOWER MOTOR SUPPRESSION FILTER (2)

VA

CONTROLS - REAR
