(6) Place intermediate plate (3) on converter hous-

ing (2) and align.

NOTE: The intermediate plate can generally be used
several times. The plate must not be coated with
sealant

(7) Install the holding clutch B1 (5) (Fig. 51) onto

the

converter

housing

and

intermediate

plate.

Installed position of clutch B1 in relation to converter
housing is specified by a plain dowel pin in clutch B1
(arrow).

(8) Install the bolts to hold clutch B1 (5) (Fig. 51)

to the converter housing.

(9) Securely tighten multiple-disc holding clutch

B1 (5) on converter housing (2) to 10 N·m (88.5
in.lbs.).

(10) Install new torque converter hub seal (1) (Fig.

52) into the oil pump using Seal Installer 8902A.

(11) Install new oil pump outer o-ring seal onto oil

pump (Fig. 52).

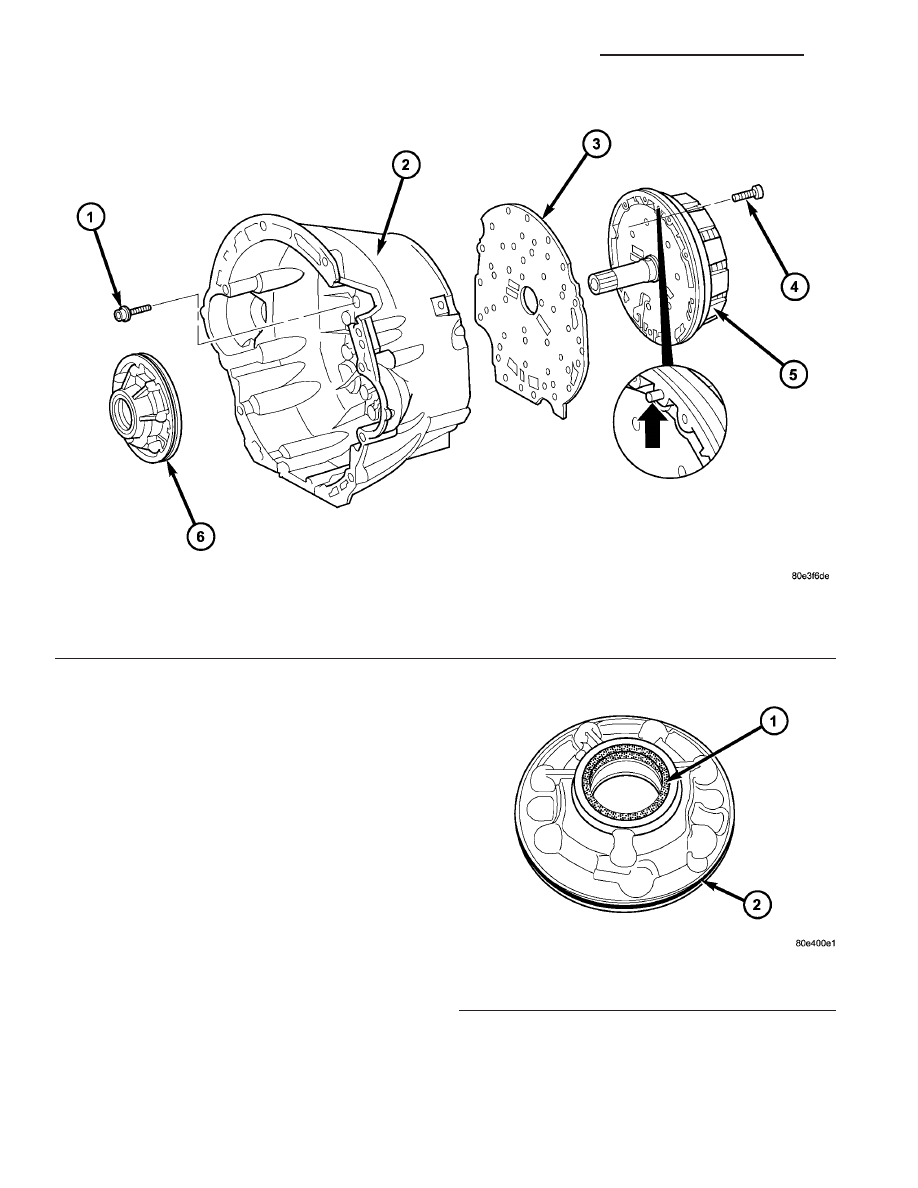

Fig. 51 Install Holding Clutch B1 and Oil Pump

1 - BOLTS - M6X32

4 - BOLTS - M8X35

2 - CONVERTER HOUSING

5 - HOLDING CLUTCH B1

3 - INTERMEDIATE PLATE

6 - OIL PUMP

Fig. 52 Install New Oil Pump Seals

1 - INNER OIL SEAL
2 - OUTER OIL SEAL

21 - 54

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

(12) Install oil pump (6) and securely tighten.

Tighten the oil pump bolts to 20 N·m (177 in.lbs.).

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 55

(13) Using grease, insert sealing rings (7) (Fig. 53)

in the groove so that the joint remains together.

(14) Install the K1 (1) clutch onto the B1 clutch

(Fig. 53).

(15) Install input shaft with clutch K2 (6) and

front gear set (1) (Fig. 53).

(16) Install front washer (5) and thrust needle

bearing (4) (Fig. 53).

(17) Install output shaft with center and rear gear

set and clutch K3 (3) (Fig. 53).

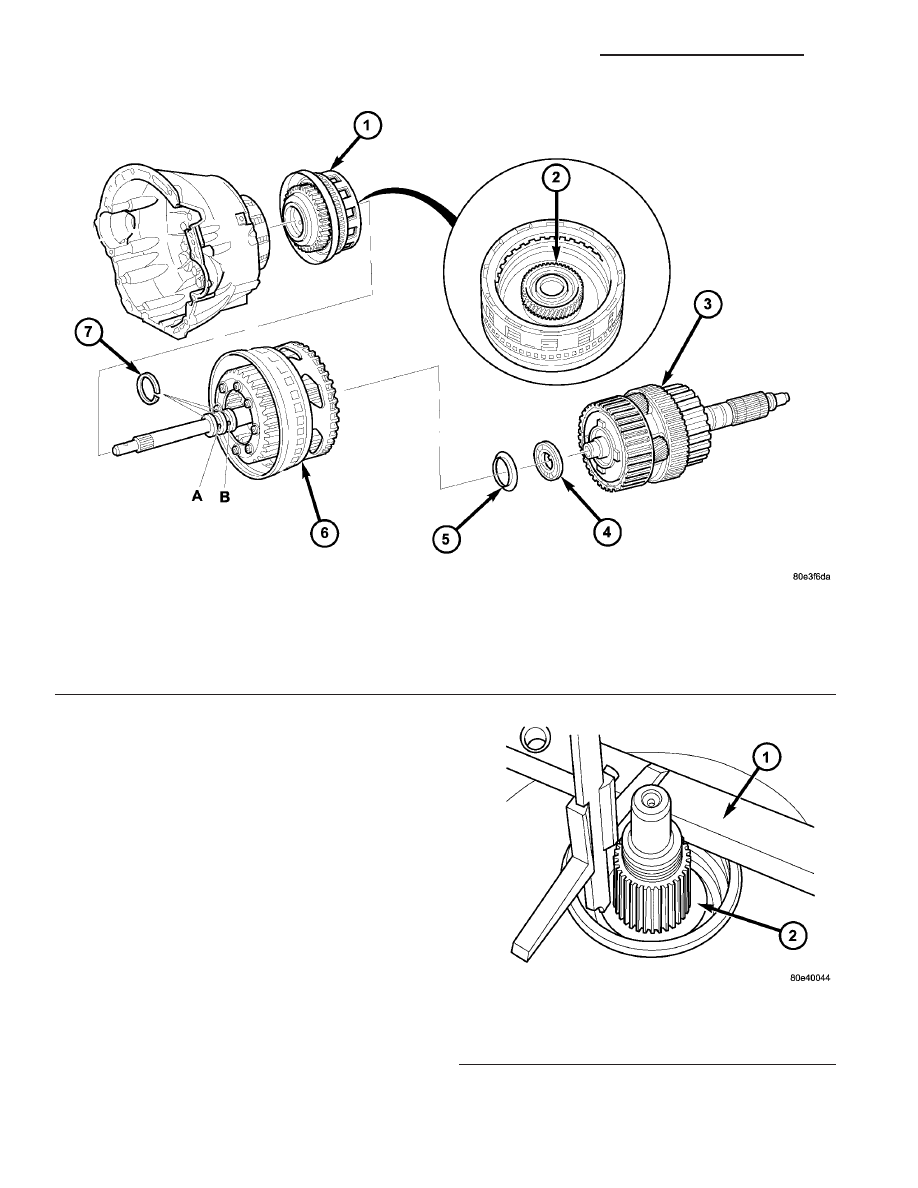

Fig. 53 Install K1, K2, and K3 Clutches

1 - DRIVING CLUTCH K1

5 - THRUST WASHER

2 - SUN GEAR OF FRONT PLANETARY GEAR SET

6 - FRONT PLANETARY GEAR SET, DRIVING CLUTCH K2, AND
INPUT SHAFT

3 - DRIVING CLUTCH K3, OUTPUT SHAFT, AND CENTER AND
REAR PLANETARY GEAR SETS

7 - SEALING RINGS

4 - THRUST NEEDLE BEARING

Fig. 54 Measure From Transmission Housing to

Park Gear

1 - GAUGE BAR 6311
2 - PARK GEAR

21 - 56

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

(18) Using grease, install both Teflon rings in the

groove at the rear of the output shaft so that the
joint stays together.

(19) Mount transmission housing on converter

housing.

(20) Screw in Torx socket bolts through the trans-

mission housing into the converter housing. Tighten
the bolts to 20 N·m (177 in.lbs.).

(21) Measure end-play between park pawl gear

and grooved ball bearing in order to select the proper
geartrain end-play shim.

(22) Place Gauge Bar 6311 (1) on transmission

housing. Using a depth gauge, measure from the
gauge bar (1) to the parking lock gear (2) (Fig. 54).

(23) Using a depth gauge, measure from the

Gauge Bar 6311 (1) to the contact surface of the out-
put shaft bearing (2) in the transmission housing.
(Fig. 55)

(24) Subtract the first figure from the second fig-

ure to determine the current end-play of the trans-
mission. Select a shim such that the end-play will be
0.3-0.5 mm (0.012-0.020 in.). Shims are available in
thicknesses of 0.2 mm (0.008 in.), 0.3 mm (0.012 in.),
0.4 mm (0.016 in.), and 0.5 mm (0.020 in.).

(25) Install the selected end-play shim.

(26) Screw in Torx socket bolts through the con-

verter

housing

into

the

transmission

housing.

Tighten the bolts to 20 N·m (177 in.lbs.).

(27) Install output shaft bearing (2) in rear trans-

mission housing. Using Bearing Installer 9287 (1)
(Fig. 56), install the output shaft bearing (2) into the
transmission housing. The closed side of the plas-
tic cage must point towards the parking lock
gear.

(28) Install the retaining ring (1) (Fig. 57). Ensure

that the retaining ring is seated correctly in the
groove.

(29) Check that there is no play between the bear-

ing and the retaining ring using feeler gauge.

(30) There must be no play between the retaining

ring and the bearing. If the ring cannot be installed,
a thinner ring must be used. If there is play between
the ring and the bearing, a thicker ring must be

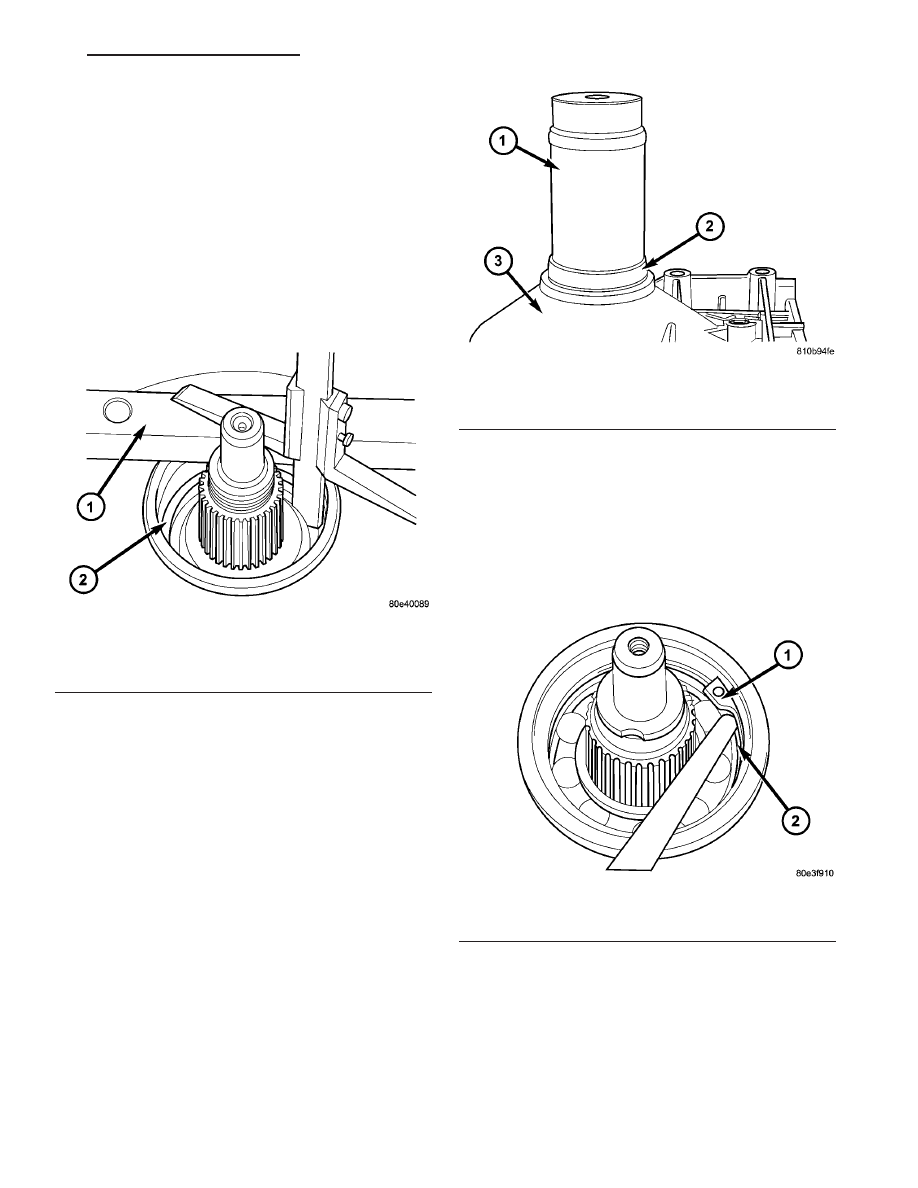

Fig. 55 Measure From Transmission Housing To

Rear Bearing Contact Surface

1 - GAUGE BAR 6311
2 - OUTPUT SHAFT BEARING CONTACT SURFACE

Fig. 56 Install Output Shaft Bearing

1 - BEARING INSTALLER 9287
2 - BEARING
3 - TRANSMISSION CASE

Fig. 57 Install Rear Output Shaft Retaining Ring

1 - RETAINING RING
2 - OUTPUT SHAFT BEARING

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION
